Номер по Госреестру СИ: 83148-21
83148-21 Счетчики тепла
(RHCS-15)
Назначение средства измерений:
Счетчики тепла RHCS-15 (далее - теплосчетчики) предназначены для измерений объемного расхода (объема), температуры, разности температур теплоносителя, измерений текущего времени в автономном режиме в закрытых системах тепло- и водоснабжения, вычисления количества тепловой энергии и отображения тепловой мощности.
Внешний вид.
Счетчики тепла
Рисунок № 1
Общие сведения
Дата публикации - 23.09.2021
Срок свидетельства - 20.09.2026
Номер записи - 184474
ID в реестре СИ - 1393150
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RHCS-15/RF, RHCS-15,
Производитель
Изготовитель - ООО "ЗАВОД ПРИБОРОВ"
Страна - РОССИЯ
Населенный пункт - Орловская обл., г. Орёл
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1296
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2053 от 2021.09.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Счетчики тепла (RHCS-15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Счетчики тепла (RHCS-15)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1296 | 1296 | 1295 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики тепла (RHCS-15)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчиков состоит из встроенного и внешнего ПО.
Встроенное ПО устанавливается в интегрированной памяти при изготовлении. Встроенное ПО теплосчетчиков предназначено для измерений температуры, разности температур, объёма теплоносителя, текущего времени, вычислений объемного расхода теплоносителя, количества тепловой энергии, отображении тепловой мощности, архивирования и передачи измеренных и вычисленных параметров теплоснабжения через выходные сигналы.
Встроенное ПО является метрологически значимым.
Метрологические характеристики теплосчетчиков нормированы с учетом влияния встроенного ПО.
Внешнее ПО предназначено для отображения параметров теплосчетчиков, диспетчеризации и мониторинга потребляемых ресурсов. Для теплосчетчиков модификации RHCS-15/RF (868 МГц) используется внешнее ПО IOT Rubetek, для теплосчетчиков модификации RHCS-15/W (rS-485) - внешнее ПО MBSheet.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО теплосчетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
и |
|
Номер версии (идентификационный номер ПО), не ниже |
А.0.0А* |
|
Цифровой идентификатор ПО |
- |
|
* буквенные символы в номере версии ПО могут принимать значения от А до Z. За числовой эквивалент буквенных символов принимается порядковый номер букв в алфавите. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на лицевую панель теплосчетчика любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Назначение и краткое описание» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам тепла RHCS-15ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
Изготовитель
Общество с ограниченной ответственностью «ЗАВОД ПРИБОРОВ» (ООО «ЗАВОД ПРИБОРОВ»)ИНН 5753072099
Адрес деятельности: 302020, Орловская обл., г. Орел, Ипподромный переулок, д. 9, пом. 24
Место нахождения и адрес юридического лица: 302020, Орловская обл., г. Орёл, Ипподромный переулок, д. 9, пом. 24
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия теплосчетчиков состоит в измерении первичными преобразователями объема, температуры, разности температур, последующей обработке информации по заданному алгоритму и преобразовании полученных аналоговых сигналов в цифровые, обработке полученной информации с последующим вычислением объемного расхода, количества тепловой энергии и отображением тепловой мощности, а также измерений текущего времени в автономном режиме.
Конструктивно теплосчетчики состоят из одного датчика объемного расхода, двух пар термопреобразователей сопротивления, а также вычислителя.
Датчик объемного расхода теплосчетчиков может устанавливаться на подающий или обратный трубопровод при установке в закрытых системах теплоснабжения.
На индикаторном устройстве вычислителя отображаются следующие параметры:
-
- количество тепловой энергии, Гкал (кВт^ч; ГДж);
-
- тепловая мощность, Гкал/ч (кВт);
-
- объемный расход теплоносителя в подающем или обратном трубопроводе, м3/ч;
-
- объем теплоносителя в подающем или обратном трубопроводе, м3;
-
- температура теплоносителя в подающем и обратном трубопроводах, °С;
-
- разность температур теплоносителя в подающем и обратном трубопроводах, °С;
-
- текущее время, ч;
-
- текущая дата.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного - 38 месяцев.
В архиве энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:
-
- время штатной работы теплосчетчиков, ч;
-
- время действий нештатных ситуаций, ч.
Теплосчетчики выпускаются в модификациях, отличающихся интерфейсом связи.
Теплосчетчики обеспечивают дистанционную передачу данных через интерфейс связи RS-485 и (или) через канал беспроводной связи (радиоканал) посредством встроенного радиомодуля в нелицензируемом диапазоне частот.
Структура условного обозначения модификаций теплосчетчиков:
RHCS-15/Xi
RHCS - обозначение теплосчетчиков.
15 - обозначение номинального диаметра условного прохода (Ду) 15 мм.
Х1 - индекс, обозначающий интерфейс связи, имеющийся в теплосчетчике. Данный индекс принимает следующие значения:
-
- W (RS-485) - наличие интерфейса связи RS-485;
-
- RF (868 МГц) - наличие беспроводного интерфейса связи радиомодуля, использующего сети с частотой 868 МГц.
Заводской номер наносится на лицевую панель теплосчетчика любым технологическим способом в виде цифрового кода.
Общий вид теплосчетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Пломба организации, установившей теплосчетчик
Пломба с нанесением знака поверки

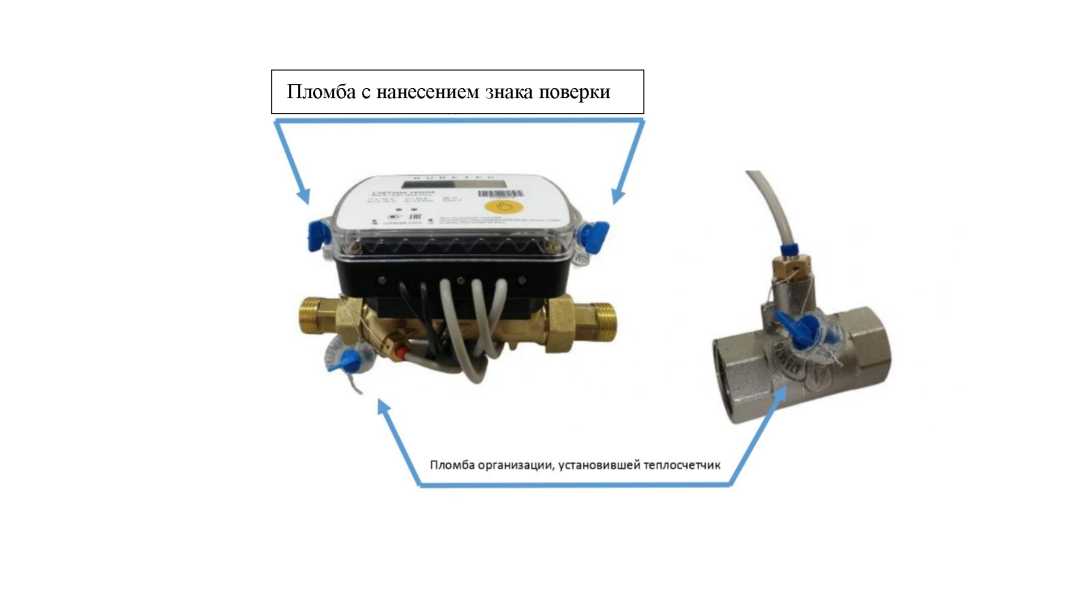

Рисунок 1 - Общий вид теплосчетчиков с указанием места ограничения доступа к местам настройки (регулировки)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода Ду, мм |
15 |
|
Нижний предел измерений объемного расхода G,,, м3/ч |
0,012 |
|
Верхний предел измерений объемного расхода Gв , м3/ч |
1,2 |
|
Порог чувствительности, м3/ч |
0,003 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя класса 2 по ГОСТ Р 51649-2014, % |
±(2+0,02^/^) |
|
Диапазон измерений температуры теплоносителя, °С |
от +4 до +95 |
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С |
±(0,6+0,004Ч2)) |
|
Наименьший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Д/н, °С |
3 |
|
Наибольший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Д/в, °С |
90 |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, % |
±(0,5+3^AG/At3)) |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии теплосчетчика для класса 2 по ГОСТ Р 51649-2014, % |
±(3+4^AG /At +0,02^вЮ) |
|
Пределы допускаемой относительной погрешности измерений текущего времени в автономном режиме, % |
±0,05 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Коммуникационный протокол выходного цифрового сигнала для теплосчетчиков модификации RHCS-15/W (RS-485) |
M-Bus |
|
Коммуникационный протокол выходного цифрового сигнала для теплосчетчиков модификации RHCS-15/RF (868 МГц) |
RTH |
|
Емкость индикаторного устройства |
9999999,9 |
|
Максимальное рабочее давление, МПа |
1,6 |
|
Потеря давления при постоянном расходе Gb, МПа, не более |
0,025 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP67 |
|
Напряжение питания постоянного тока, В:
|
от 21,6 до 26,4 3,6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
110х80х96 |
|
Масса, кг, не более |
0,75 |
|
Рабочие условия измерений вычислителя:
|
от +5 до +55 95 |
|
Средняя наработка на отказ, ч |
104000 |
|
Средний срок службы, лет |
12 |
