Сведения о средстве измерений: 83006-21 Отвертки моментные предельные

Номер по Госреестру СИ: 83006-21
83006-21 Отвертки моментные предельные
(GEDORE)

Назначение средства измерений:
Отвертки моментные предельные GEDORE (далее - отвертки) предназначены для воспроизведения заданного крутящего момента силы с установленной погрешностью.

Внешний вид.

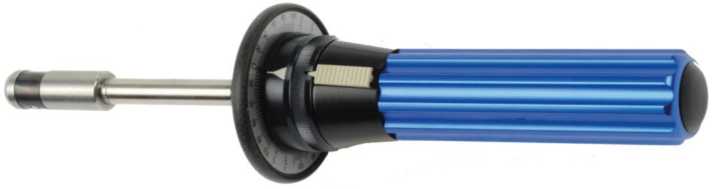

Отвертки моментные предельные
Рисунок № 1

Внешний вид.

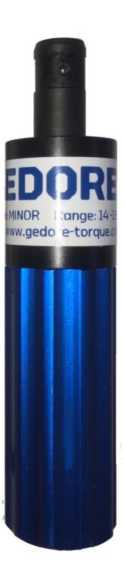

Отвертки моментные предельные
Рисунок № 2

Внешний вид.

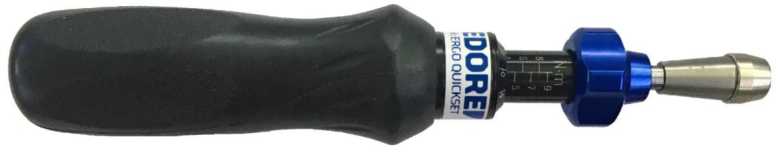

Отвертки моментные предельные
Рисунок № 3

Внешний вид.

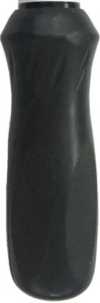

Отвертки моментные предельные
Рисунок № 4

Внешний вид.

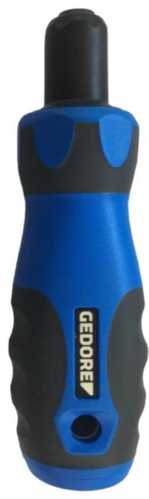

Отвертки моментные предельные
Рисунок № 5

Внешний вид.

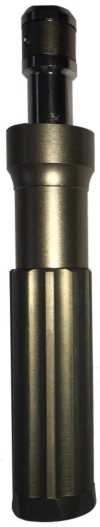

Отвертки моментные предельные
Рисунок № 6

Внешний вид. Отвертки моментные предельные, http://oei-analitika.ru рисунок № 7

Внешний вид.

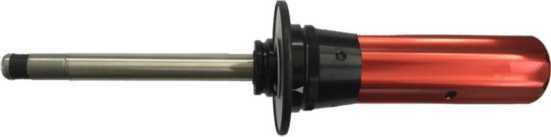

Отвертки моментные предельные
Рисунок № 7

Внешний вид. Отвертки моментные предельные, http://oei-analitika.ru рисунок № 8

Внешний вид.

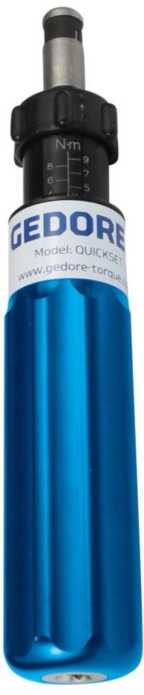

Отвертки моментные предельные
Рисунок № 8

Внешний вид. Отвертки моментные предельные, http://oei-analitika.ru рисунок № 9

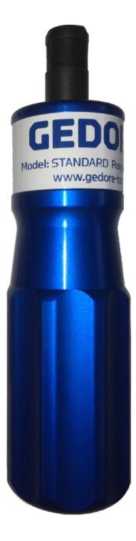

Внешний вид.
Отвертки моментные предельные
Рисунок № 9

Внешний вид. Отвертки моментные предельные, http://oei-analitika.ru рисунок № 10

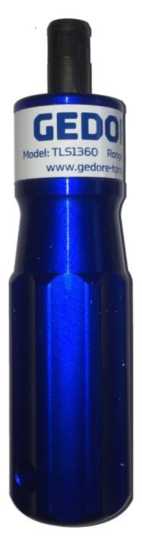

Внешний вид.
Отвертки моментные предельные
Рисунок № 10

Общие сведения

Дата публикации - 20.09.2021
Срок свидетельства - 15.09.2026
Номер записи - 184365
ID в реестре СИ - 1392979
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 ГОД
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Quickset 6 FH, Quickset 6 FH, Quickset, QSN40FH, QSN120FH, QSN 40 FH, QSN 120 FH, Pro 450 FH, Pro 25 FH, GEDORE Quickset, GEDORE QSN, GEDORE Pro, GEDORE 757-09, GEDORE 757-06, GEDORE, 757-09, 756-09, 756-06, 756-00, 755-03,

Производитель

Изготовитель - "Gedore Torque Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RT_9 Анализ рынка поверки Сибирского федерального округа

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 167
Выдано извещений - 5
Кол-во периодических поверок - 61
Кол-во средств измерений - 2
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Отвертки моментные предельные (GEDORE)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
83006-21 Отвертки моментные предельные (GEDORE) "Gedore Torque Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	88511-23 Отвертки моментные предельные (NTS) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
83006-21 15.09.2026	Отвертки моментные предельные, GEDORE "Gedore Torque Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	1 ГОД

V_6 Распределение средств измерений по краям, регионам, городам

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Отвертки моментные предельные (NTS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ЦМС КАРТЕСТ» (RA.RU.314077)		TLS 1360 FH TT 250 FH TT 100 FH Quickset 9 FH Standard FH Quickset 6 FH	61		60	1	0	61	60	1
АО "ЦЭНКИ" (RA.RU.311727)		GEDORE	3		0	3	0	3	0	3
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	Quickset GEDORE Quickset	2		0	2	0	2	0	2
ООО "КВАЗАР" (RA.RU.310696)		Quickset 6 FH 757-09 QSN 120 FH Standard FH Quickset 6 FH 755-03 Pro 450 FH Мод. Quickset 6 FH мод. QSN 40 FH мод. Standard FH	15	1	13	2	0	15	13	2
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096)		мод. 755-04 мод. Quickset 6 FH	2		1	1	1	2	1	1
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	GEDORE QSN GEDORE Quickset GEDORE Pro GEDORE 757-09 756-06 TT50 QSN 40 FH Pro 25 FH Quickset 9 FH Quickset 6 FH	27		1	26	2	13	1	12
ООО "ТМС РУС" (RA.RU.312318)		мод. Pro 25 FH мод.QSN 40 FH	20		20	0	2	20	20	0
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391)	РСТ	мод. Quickset QS6 FH мод. typ 757 мод. typ 757 Quickset 6 FH	5	1	0	5	0	5	0	5
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462)	РСТ	мод. 757-01 модель 757, мод. 757-01 модель 758, модификация 758/05 модель 757, модификация 757-01 мод. ESD 25 FH	7	1	0	7	0	7	0	7
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		нет модификации QSN120FH	2		0	2	0	2	0	2
ООО "НОРГАУ РУССЛАНД" (RA.RU.314309)		TLS 1360 Quickset 6 FH	3		1	2	0	0	0	0
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	756-06 756-00	2	2	0	2	0	2	0	2
ООО "ФОРТОТЕСТ" (RA.RU.314530)		модель Quickset, модификация Quickset 9 FH модель Quickset, модификация Quickset 6 FH модель TT, модификация TT 500 FH модель Minor FH, модификация Minor FH модель Pro, модификация Pro 450 FH модель QSN, модификация QSN 120 FH	6	2	6	0	0	6	6	0
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479)	РСТ	Quickset MINOR	1		0	1	0	1	0	1
АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378)		QSN40FH	1		0	1	0	1	0	1
ФБУ "Мордовский ЦСМ" (RA.RU.311375)	РСТ	GEDORE 757-06 QS6FH	2		0	2	0	2	0	2
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939)		Отвертка моментная предельная GEDORE 755-05 Отвертка моментная предельная GEDORE Quickset 6 FH Отвертка моментная предельная GEDORE QSN 40 FH Отвертка моментная предельная GEDORE Pro 450 FH	7		4	3	0	4	1	3
ООО "ПК "НЭВЗ" (RA.RU.311413)		мод. 756-01	1		0	1	0	1	0	1

Стоимость поверки Отвертки моментные предельные (NTS)

Организация, регион	Стоимость, руб	Средняя стоимость
Орловский филиал ФБУ Тульский ЦСМ Орловская область	665	665

Программное обеспечение

Отсутствует.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 3 Руководства по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к отверткам моментным предельным GEDORE

Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1794 от 31 июля 2019 г.

Техническая документация «Gedore Torque Ltd.», Великобритания

Изготовитель

«Gedore Torque Ltd.», Великобритания
Адрес: Tannery Lane, Gosden Common, Bramley, Guildford,
Surrey GU5 0AJ, United Kingdom
Телефон (факс): + 44 (0)1483 894476, +44 (0)1483 892772
W eb-сайт: https ://gedore-torque. com
E-mail: gtc@gedore.com

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС»
(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)
Web-сайт: http://tms-cs.ru/
E-mail: tuev@tuev-sued.ru

Принцип работы отверток основан на работе механизма регулирования значения крутящего момента силы, при достижении которого происходит срабатывание предельного механизма. При достижении заранее установленного значения крутящего момента силы отвертки сигнализируют или проворачиваются.

Конструктивно отвертки состоят из корпуса, рукоятки, предельного механизма, шкалы с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы, привода (внутренний шестигранник) и адаптера для приводного квадрата. Внутри корпуса находится механизм регулировки значения крутящего момента силы и предельный механизм. Все вышеуказанные конструкционные особенности зависят от модели отверток.

Отвертки моментные предельные GEDORE включают в себя следующие модели: PGNE, PGNP, 755, 756, 757, 758, TT, Minor FH, Standard FH, TLS, Pro, ESD, CRS, QSN, Quickset.

Выпускаемые модели отверток отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и наличием:

- шкалы с указателем значений крутящего момента силы;

- предустановленных значений крутящего момента силы;

- фиксатора настроек крутящего момента силы;

- механизма проворачивания.

Модели отверток PGNE, PGNP, 755, 756, 757, 758, TT, Minor FH, Standard FH, TLS, Pro, ESD, CRS, QSN, Quickset имеют следующие конструкционные особенности и отличия, представленные в таблицах 1 и 2, где «-» -отсутствие признака, «+» - наличие признака.

Таблица 1 - Основные конструкционные особенности и отличия отверток

Конструкционные особенности и отличия	Модели и модификации отверток
	PGNE, PGNP	755 модифика ции 75501/02	755 модифика ции 75503/04/05	756 модификац ии 75600/01/06/09	757 модифи кации 75701/06/09	758 модификаци и 75805/10/25/50
Шкала с указателем значений	-			+

Продолжение таблицы 1

Конструкционные особенности и отличия	Модели и модификации отверток
Конструкционные особенности и отличия	PGNE, PGNP	755 модифика ции 75501/02	755 модифика ции 75503/04/05	756 модификац ии 75600/01/06/09	757 модифи кации 75701/06/09	758 модификаци и 75805/10/25/50
Фиксатор настроек	+	-	+
Механизм проворачивания	+					-

Таблица 2 - Основные конструкционные особенности и отличия отверток

Модели и модификации отверток	Конструкционные особенности и отличия
	Шкала с указателем значений	Фиксатор настроек	Механизм проворачивания
TT	+	+	-
Minor FH	-		+
Standard FH
TLS модификации TLS 1360
Pro
ESD
TLS модификации TLS 0022 FH		-
CRS модификации CRS 100-0022 FH
CRS модификации CRS 1000135/0406/1360 FH		+
QSN
Quickset

Модели отверток PGNE, PGNP, 755, 756, 757, 758, TT, TLS, Pro, ESD, CRS, QSN, Quickset имеют различные модификации с цифровой и буквенной приставкой к основному обозначению модели. Модификации отверток отличаются диапазонами и погрешностями воспроизведений крутящего момента силы, а также габаритными размерами и массой. Наименование модификации указано на корпусе отверток. Идентификация отвертки осуществляется визуальным осмотром заводской наклейки, отображающей информацию о производителе, модификации и заводском номере.

Нанесение знака поверки на отвертки не предусмотрено. Знак поверки наносится в свидетельство о поверке или(и) в эксплуатационный документ.

Пломбирование отверток не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией отверток, которая может быть вскрыта только при помощи специального инструмента.

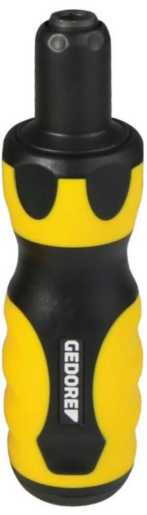

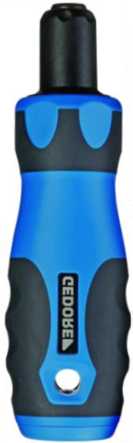

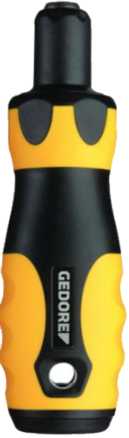

Общий вид отверток моментных предельных GEDORE представлен на рисунке 1.

PGNP

PGNE

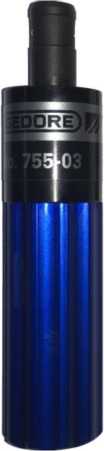

755

даошоомз

756

757

Внешний вид. Отвертки моментные предельные (NTS), http://oei-analitika.ru

758

PRO

STANDART

TLS

MINOR

CRS

QSN

ESD Quickset

Рисунок 1 - Общий вид отверток моментных предельных GEDORE

Таблица 6 -

Наименование	Обозначение	Количество
Отвертка моментная предельная GEDORE	Модель и модификация по заказу	1 шт.
Комплект принадлежностей (соединительные адаптеры)	-	Зависит от модификации
Руководство по эксплуатации	-	1 экз.
Коробка	-	1 шт.

отверток представлены в таблицах 3 - 5.

Таблица 3 -Метрологические характе		истики
Модель	Модификация	Диапазон воспроизведений крутящего момента силы, Н^м	Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, %	Дискретность отсчета, Н-м
1	2	3	4	5
TT	TT 50 FH	от 0,1 до 0,5	±6	0,02
	TT 100 FH	от 0,2 до 1		0,04
	TT 250 FH	от 0,5 до 2,5		0,1
	TT 500 FH	от 1 до 5		0,2
Minor FH	Minor FH	от 0,14 до 1,35
Minor FH	Minor FH O/W	от 0,14 до 1,35
Standard FH	Standard FH	от 0,5 до 4
Standard FH	Standard FH O/W	от 0,5 до 4
TLS	TLS 1360 FH	от 2,5 до 13,6
	TLS 1360 FH O/W	от 2,5 до 13,6
	TLS 0022 Micro FH	от 0,04 до 0,22
	TLS 0022 FH	0,04 до 0,22
	TLS 0022 FH O/W	0,04 до 0,22
Pro	Pro 25 FH	от 0,05 до 0,25
	Pro 150 FH	от 0,2 до 1,5
	Pro 450 FH	от 0,5 до 4,5
	Pro 1350 FH	от 2,5 до 13,5
ESD	ESD 25 FH	от 0,05 до 0,25
	ESD 150 FH	от 0,2 до 1,5
	ESD 450 FH	от 0,5 до 4,5
	ESD 1350 FH	от 2,5 до 13,5
CRS	CRS 100-0022 FH	0,04 до 0,22
	CRS 100-0135 FH	от 0,14 до 1,35
	CRS 100-0406 FH	от 0,5 до 4
	CRS 100-1360 FH	от 2,5 до 13,6
QSN	QSN 40 FH	от 0,08 до 0,4		0,01
	QSN 120 FH	от 0,2 до 1,2		0,01
	QSN 600 FH	от 1 до 6		0,1
	QSN 900 FH	от 4 до 9		0,1
Quickset	Quickset Minor Metric FH	от 0,2 до 1,2		0,01
	Quickset 6 FH	от 1 до 6		0,1
	Quickset 9 FH	от 4 до 9		0,1
	Quickset Minor DS	от 0,2 до 1,2		0,01
	Quickset 6 DS	от 1 до 6		0,1

Продолжение таблицы 3

Модель	Модификация	Диапазон воспроизведений крутящего момента силы, Н^м	Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, %	Дискретность отсчета, Н-м
1	2	3	4	5
PGNP	PGNP 0,25 FS	от 0,05 до 0,25	±6
	PGNP 1,5 FS	от 0,2 до 1,5
	PGNP 4,5 FS	от 0,5 до 4,5
	PGNP 13,5 FS	от 2,5 до 13,5
PGNE	PGNE 0,25 FS	от 0,05 до 0,25
	PGNE 1,5 FS	от 0,2 до 1,5
	PGNE 4,5 FS	от 0,5 до 4,5
	PGNE 13,5 FS	от 2,5 до 13,5
755	755-01	от 0,04 до 0,22
	755-02	от 0,04 до 0,22
	755-03	от 0,27 до 1,35
	755-04	от 0,8 до 4,0
	755-05	от 2,8 до 13,6
756	756-00	от 0,08 до 0,4		0,01
	756-01	от 0,24 до 1,2		0,01
	756-06	от 1,2 до 6		0,1
	756-09	от 4 до 9		0,1
757	757-01	от 0,24 до 1,2		0,01
	757-06	от 1,2 до 6		0,1
	757-09	от 4 до 9		0,1
758	758-05	от 0,1 до 0,5		0,02
	758-10	от 0,2 до 1		0,05
	758-25	от 0,5 до 2,5		0,1
	758-50	от 1 до 5		0,2

Таблица 4 - Основные технические характеристики

Модель	Модификация	Длина, мм, не более	Масса, г, не более
1	2	3	4
TT	TT 50 FH	178	190
	TT 100 FH	178	190
	TT 250 FH	250	465
	TT 500 FH	250	465
Minor FH	Minor FH	111	210
Minor FH	Minor FH O/W	125	300
Standard FH	Standard FH	127	280
Standard FH	Standard FH O/W	127	300

Продолжение таблицы 4
Модель	Модификация	Длина, мм, не более	Масса, г, не более
1	2	3	4
TLS	TLS 1360 FH	137	325
	TLS 1360 FH O/W	137	400
	TLS 0022 Micro FH	76	50
	TLS 0022 FH	104	72
	TLS 0022 FH O/W	116	85
Pro	Pro 25 FH	132	210
	Pro 150 FH	132	210
	Pro 450 FH	140	230
	Pro 1350 FH	140	230
ESD	ESD 25 FH	132	210
	ESD 150 FH	132	210
	ESD 450 FH	140	230
	ESD 1350 FH	140	230
CRS	CRS 100-0022 FH	104	72
	CRS 100-0135 FH	111	210
	CRS 100-0406 FH	127	280
	CRS 100-1360 FH	137	325
QSN	QSN 40 FH	159	124
	QSN 120 FH	183	230
	QSN 600 FH	196	335
	QSN 900 FH	196	335
Quickset	Quickset Minor Metric FH	169	165
	Quickset 6 FH	184	335
	Quickset 9 FH	184	335
	Quickset Minor DS	160	158
	Quickset 6 DS	169	340
PGNP	PGNP 0,25 FS	132	210
	PGNP 1,5 FS	132	210
	PGNP 4,5 FS	140	230
	PGNP 13,5 FS	140	230
PGNE	PGNE 0,25 FS	132	210
	PGNE 1,5 FS	132	210
	PGNE 4,5 FS	140	230
	PGNE 13,5 FS	140	230
755	755-01	76	50
	755-02	104	72
	755-03	111	210
	755-04	127	280
	755-05	137	325
756	756-00	159	124
	756-01	183	165
	756-06	196	340
	756-09	196	340

Продолжение таблицы 4
Модель	Модификация	Длина, мм, не более	Масса, г, не более
1	2	3	4
757	757-01	169	165
	757-06	184	400
	757-09	184	400
758	758-05	178	190
	758-10	178	190
	758-25	250	465
	758-50	250	465

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Размер присоединительного элемента (внутренний шестигранник), мм	6,3
Наработка на отказ, циклов, не менее	5000
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +17 до +28 до 90
