Номер по Госреестру СИ: 82881-21
82881-21 Счетчики электрической энергии трехфазные
(ZMY/ZFY серии Е570)
Назначение средства измерений:
Счетчики электрической энергии трехфазные ZMY/ZFY серии Е570 (далее - счетчики) предназначены для измерения и учета активной и реактивной электрической энергии прямого и обратного направления в трехфазных трех- и четырехпроводных цепях переменного тока, для трансформаторного включения в одно- и многотарифном режимах.

Внешний вид.
Счетчики электрической энергии трехфазные
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
Прошивка микропроцессора счетчика |
Номер версии (идентификационный номер программного обеспечения)
|
не ниже V83.05.00 не ниже V84.05.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на щиток счетчика методом лазерной гравировки или иным способом, не ухудшающим его качества. На титульный лист паспорта изображение знака утверждения типа наносится типографским способом.
Лист № 6 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений указаны в разделе 2.5 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам электрической энергии трехфазным ZMY/ZFY серии Е570ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Изготовитель
Компания Landis+Gyr AG, ШвейцарияАдрес: Alte Steinhauserstrasse, CH-6330, Cham, Switzerland
Адрес производства: Landis+Gyr A.E., 78th km National RD. Athens-Corinth, Corinth, GR - 20100, Greece
Web-сайт: https://www.landisgyr.eu/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия счетчиков основан на операциях перемножения сигналов, пропорциональных токам и напряжениям в трехфазной электрической сети, преобразовании результатов перемножения в последовательность импульсов, реализуемых с помощью электронных компонентов, и их накоплении в энергонезависимом запоминающем устройстве.
Счетчики имеют в своем составе первичные измерительные преобразователи технологии DFS, основанные на эффекте Холла, микропроцессор, обрабатывающий цифровые сигналы для обработки измеряемых величин, устройства хранения и отображения измерительной информации, мониторинга параметров сети, индикации попыток несанкционированного доступа, интерфейсы связи с внешними устройствами и системами.
Микропроцессор на основе мгновенных цифровых значений напряжения, тока и мощности вычисляет величины активной, реактивной и полной энергии.
В конструкции счетчика реализованы оптические испытательные выходы, оптический интерфейс для считывания данных и параметрирования, коммуникационные модули передачи данных для подключения внешних систем АИИС КУЭ.
Счетчик располагает встроенным реле для управления внешним силовым реле отключения/ограничения нагрузки абонента, управление которым происходит в соответствии с заданной программой.
Счетчик ведет журнал событий, сохраняя в нем информацию о событиях, определенных при конфигурации и параметризации счетчика и коммуникационного модуля, например, об отсутствии напряжения, попытках несанкционированного доступа или сообщения об ошибках.
Счетчики являются электронными измерительными приборами, сконструированными по принципу цифровой обработки аналоговых входных сигналов. В качестве входных сигналов счетчики воспринимают аналоговые значения фазных токов и фазных напряжений.
Все измеренные и вычисленные значения, данные конфигурации и параметризации счетчика и коммуникационного модуля, профиль нагрузки и данные для расчетов за электроэнергию, а также журнал событий сохраняются в энергонезависимой памяти счетчика и коммуникационного модуля при отсутствии питания.
Счетчики выпускаются в двух модификациях: CQ и СW1, отличающихся системными интерфейсами. Счетчики имеют встроенную функцию циклической, непрерывной самодиагностики.
Основные характеристики счетчиков серии:
-
- учет активной и реактивной электроэнергии в 4 квадрантах по 4 тарифам;
-
- отображение данных на жидкокристаллическом дисплее;
-
- двусторонний коммуникационный обмен с вышестоящей системой АИИС КУЭ по одному из интерфейсов;
- встроенные проводные интерфейсы стандартов M-Bus и RS-485 для организации приема данных комплексного учета энергоресурсов и отображения данных на жидкокристаллическом дисплее;
- набор функций для предотвращения несанкционированного доступа;
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус счетчиков с помощью лазерной гравировки в месте, указанном на рисунке 1.
Заводские номера наносятся на корпус счетчиков с помощью лазерной гравировки.
Знак поверки наносится в виде пломбы на корпус счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Структура условного обозначения счетчиков
ZMY X XX X XX XX XXX .ХХ.ХХХХ ХХ Тип сети_______________________________________|
ZMY трехфазная четырехпроводная сеть
ZFY трехфазная трехпроводная сеть
Тип подключения ____________________________
4 трансформаторное подключение
Класс точности ______________________________________
10 активная энергия - класс 1, реактивная энергия -
класс 2
05 активная энергия - класс 0,5S, реактивная энергия -
класс 1
Измеряемые величины
А активная энергия
C активная и реактивная энергия
Системный интерфейс ______________________________________
Q G3-PLC OFDM
W1 сменный интерфейсный модуль
Пользовательский интерфейс
U0 оптический
Локальный интерфейс
L30*) только встроенный RS-485
L40 проводной M-Bus и встроенный RS-485
Опции входов/ выходов
.00.0020*) 2 полупроводниковых вспомогательных переключателя (100 мА)
.01.1025*) 1 контрольный вход, 1 фиксирующий переключатель управления
нагрузкой (10 А), 2 полупроводниковых вспомогательных переключателя (100 мА), 5 выходов S0
.11.1020 1 вход S0, 1 контрольный вход, 1 фиксирующий переключатель
управления нагрузкой (10 А), 2 полупроводниковых вспомогательных переключателя (100 мА)
1 контрольный вход, 1 фиксирующий переключатель управления нагрузкой (10 А), 2 полупроводниковых вспомогательных
.01.1021 переключателя (100 мА), 1 выход S0
Модификация______________________________________________________________
S2 модификация 2
Сменные интерфейсные модули А30.0 модуль RS-485
G10.L*) модуль 2G с индикацией тревоги при отключении питания
L10.L*) модуль 2G/4G с индикацией тревоги при отключении питания
Примечания:
*) только для счетчиков модификации CW1
Общий вид счетчиков с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.
Место пломбировки заводом-изготовителем
Место нанесения заводского номера

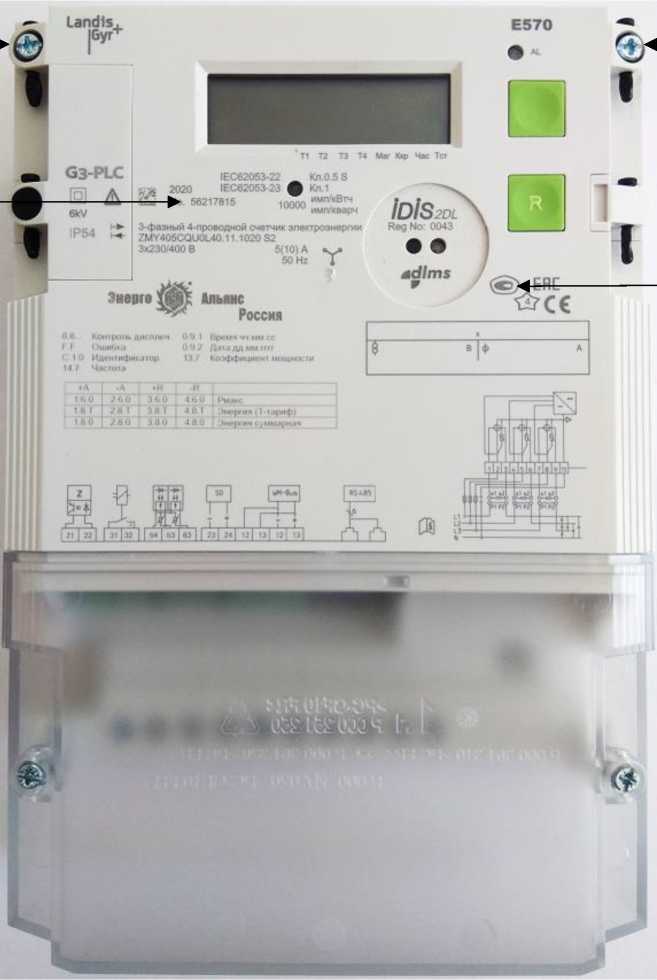

Рисунок 1 - Общий вид счетчика с указанием мест пломбирования
Место пломбировки поверителем
Место нанесения знака утверждения типа
Таблица 4 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии трехфазный ZMY/ZFY серии Е570 |
- 1) |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации 2) |
- |
1 экз. |
Методика поверки 3) |
МП-285/04-2021 |
1 экз. |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности
по ГОСТ 31819.22-2012 (IEC 62053-22:2003) по ГОСТ 31819.21-2012 (IEC 62053-21:2003)
Для ZMY по ГОСТ 31819.23-2012 (IEC 62053-23:2003) Для ZMY и ZFY по ГОСТ 31819.23-2012 (IEC 62053-23:2003) |
0,5S 1 1 2 |
Номинальная частота сети, Гц |
50 |
Номинальное напряжение ином, В
ZFY
ZFY |
3x230/400 3x230 3x57,7/100, 3x63,5/110, 3x230/400 3x100, 3x110, 3x115, 3x120, 3x200, 3x230 |
Рабочий диапазон напряжений от ином, % |
от 80 до 115 |
Стартовый ток 1ст, А, для класса точности по активной энергии
|
0,001 1ном 0,002 1ном |
Номинальный ток 1ном, А 1) |
1 или 5 |
Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с |
±0,5 |
1) - конкретное значение определяется при заказе |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, пофазная в цепях напряжения, В •А, не более:
|
0,6 1 |
Потребляемая мощность в цепях тока, В^А, не более
|
0,125 0,005 |
Габаритные размеры, мм, не более:
|
269 174 70 |
Жидкокристаллический (ЖК) дисплей - количество цифр индикации |
до 9 |
Оптический испытательный выход активной и реактивной энергии:
|
светодиод от 2 до 40 от 1000 до 50000 |
Оптический интерфейс передачи данных:
|
Последовательный, двунаправленный DLMS или МЭК 62056-21 |
Масса, кг, не более:
|
1,1 1,2 |
Условия эксплуатации:
|
от - 40 до + 70 98 от 60 до 106,7 |
Степень защиты от проникновения пыли и воды по ГОСТ 14254-2015 (IEC 60529:2013) |
IP54 |
Средний срок службы, лет |
32 |
1) - конкретное значение определяется при заказе |
