Номер по Госреестру СИ: 82708-21
82708-21 Ключи моментные предельные
(UNIOR 264)
Назначение средства измерений:
Ключи моментные предельные UNIOR 264 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 Руководства по эксплуатации «Ключи моментные предельные UNIOR 264»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным UNIOR 264Приказ Ростандарта №1794 от 31.07.2019 г. Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы
Техническая документация UNIOR D.D. Словения
Изготовитель
UNIOR D.D., Словения.Адрес: Словения, Зрече, Ковашка Цеста, 10.
Телефон: +386 (0)3 75 78 172
E-mail: sales@unior.com
Web-сайт: www.uniortools.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке ключей силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, основной шкалы с указателем, дополнительной шкалы, фиксатора, предельного механизма и головки с трещоткой и присоединительным квадратом с шариковым фиксатором.
Ключи выпускаются в семи модификациях: 615485, 615486, 615487, 615488, 615489, 615490, 615491, которые различаются диапазонами измерений, габаритными размерами и массой.
Заводской номер ключей указывается на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей приведён на рисунке 1.
Рисунок 1 - Общий вид ключей моментных предельных UNIOR 264 Пример типовой маркировки ключей приведена на рисунке 2.

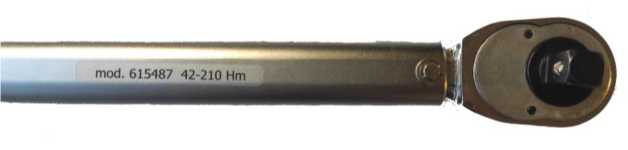

Рисунок 2 - Типовая маркировка ключей моментных предельных UNIOR 264
Рисунок 3 - Место нанесения заводского номера ключей моментных предельных UNIOR 264
В процессе эксплуатации ключи не предусматривают внешних механических регулировок. Пломбирование ключей не производится.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
Цена деления, Н^м |
615485 |
от 4 до 24 |
± 4 |
0,1 |
615486 |
от 19 до 110 |
0,5 | |
615487 |
от 42 до 210 |
1 | |
615488 |
от 70 до 350 |
1 | |
615489 |
от 70 до 560 |
1 | |
615490 |
от 140 до 700 |
2,5 | |
615491 |
от 140 до 980 |
7 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, мм |
Масса, г, не более |
Длина, мм, не более |
615485 |
6,4 |
686 |
270 |
615486 |
9,5 |
1100 |
360 |
615487 |
12,7 |
1680 |
465 |
615488 |
12,7 |
2930 |
640 |
615489 |
19,1 |
5600 |
840 |
615490 |
19,1 |
8200 |
1070 |
615491 |
25,4 |
8800 |
1220 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 40 до 75 |
