Номер по Госреестру СИ: 82691-21
82691-21 Ротаметры
(DK)
Назначение средства измерений:
Ротаметры DK (далее по тексту - ротаметры) предназначены для измерений объемного расхода жидкостей, газов и пара.
Внешний вид.
Ротаметры
Рисунок № 1
Общие сведения
Дата публикации - 25.08.2021
Срок свидетельства - 17.08.2026
Номер записи - 183896
ID в реестре СИ - 1392222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DK-37,
Производитель
Изготовитель - "Chengde Rehe-KROHNE Meters Co.", Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Ротаметры (DK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Chengde Rehe-KROHNE Meters Co.", Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82691-21 17.08.2026 |
Ротаметры, DK "Chengde Rehe-KROHNE Meters Co.", Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
82690-21 17.08.2026 |
Ротаметры, VA40 "Chengde Rehe-KROHNE Meters Co.", Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
82689-21 17.08.2026 |
Ротаметры, H250 "Chengde Rehe-KROHNE Meters Co.", Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Ротаметры (DK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Ротаметры (DK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ротаметров (далее по тексту - ПО) предназначено для:
-
- обработки измерительной информации;
-
- индикации результатов измерений объемного расхода, объема жидкостей на жидкокристаллическом индикаторе (да лее по тексту - ЖКИ);
-
- формирование параметров выходных сигналов;
-
- настройки ротаметров;
-
- проведение диагностики ротаметра.
Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция ротаметров исключает возможность несанкционированного влияния на ПО. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО ротаметров DK 37
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
М8Е |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.15 |
Таблица 2 - Идентификационные данные ПО ротаметров с модулем ESK3x
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ESK3x |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на шильдик ротаметра методом лазерной гравировки, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Принцип измерения» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования ротаметрам DKПриказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной трубки, в которой встроен свободно перемещающийся по вертикали поплавок (в зависимости от заказа может быть различной формы).
Измеряемая среда движется по трубке снизу-вверх, вынуждая поплавок подняться на определенную высоту в зависимости от расхода измеряемой среды.
Положение поплавка передается на индикатор магнитным или индукционным способом. Трубка ротаметров может быть изготовлена из нержавеющей стали, титана, а также иметь исполнения для продуктов питания или иметь керамический поплавок.
Ротаметры могут быть выполнены в модификациях: DK 32, DK 34, DK 37. Ротаметры DK 37 комплектуются индикатором М8.
Ротаметры могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2), один герконовый предельный выключатель (R1). Электрическое подключение возможно через кабельный ввод (L) или разъёмное соединение (S).
Ротаметры имеют различные присоединения к измеряемому трубопроводу:
-резьбовое (V);
-соединение по ниппель для подключения гибкого шланга или трубки (S);
- фланцевое соединение (F); асептическое соединение (А).
Дополнительно ротаметры DK 32, DK 34 могут комплектоваться электронным модулем ESK3x.
Заводские номера наносятся на шильдик ротаметров методом лазерной гравировки. Конструкцией ротаметров не предусмотрено нанесение знака поверки и пломбирование. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

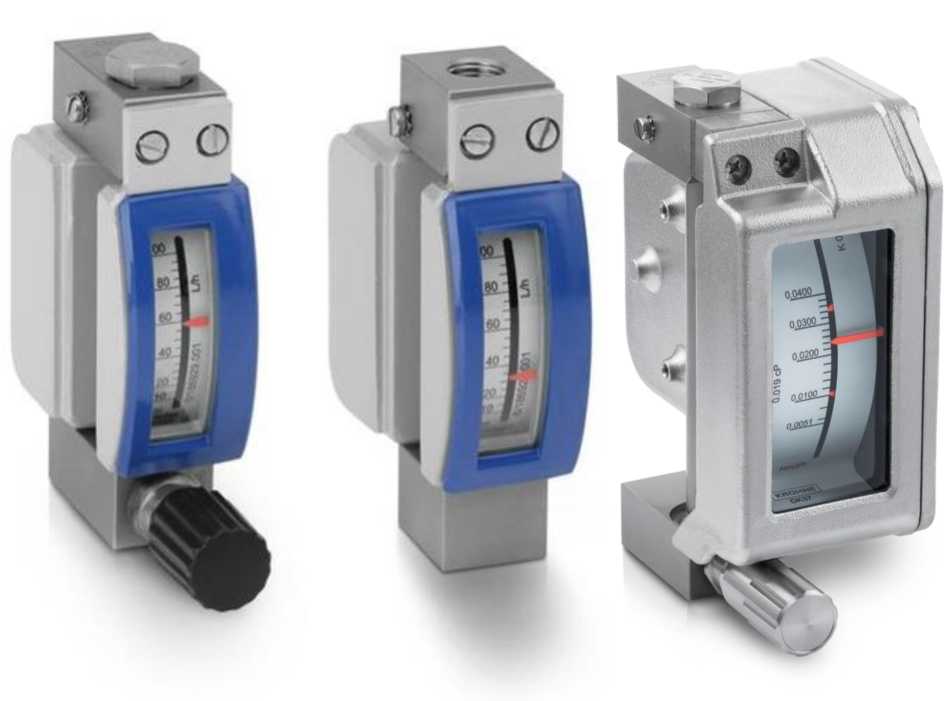

Общий вид ротаметров приведены на рисунке 1.
Рисунок 1 - Общий вид ротаметров
Основные метрологические и технические характеристики расходомеров приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
DK 32, 34 |
DK37 | |
|
Диаметр условного прохода (Ду), мм |
6-50 | |
|
Диапазон измерений объемного расхода газа в зависимости от Ду, дм3/ч |
от 10 до 4800 |
от 10 до 8100 |
|
Диапазон измерений объемного расхода жидкостей в зависимости от Ду, дм3/ч |
от 2,5* до 200 |
от 2,5* до 400 |
|
Пределы допускаемой относительной погрешности (по шкале ротаметра), % |
±4,0 |
±2,5 |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 | |
|
Пределы допускаемой относительной погрешности преобразований расхода в выходной сигнал силы постоянного тока, % |
2,5 | |
|
Пр и м е ч а н и е - Диапазон показаний от 1,5 Дм3/ч | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
DK 32, 34 |
DK37 | |
|
Максимальное давление измеряемой среды, МПа |
13* | |
|
Максимальная температура измеряемой среды, °С |
200 | |
|
Напряжение питания постоянного тока, В |
от 12 до 32 | |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +70** |
от -40 до +70 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
|
Масса, кг, не более |
25 | |
|
Габаритные размеры, мм, не более: - длина |
600 | |
|
- ширина |
370 | |
|
- высота |
370 | |
|
Средняя наработка на отказ, ч, не менее |
105 000 | |
|
Средний срок службы, лет, не менее |
30 | |
|
П р и м е ч а н и е: * - опционально до 60 МПа; ** - опционально До +200 | ||
