Номер по Госреестру СИ: 82424-21
82424-21 Манометры-термометры устьевые
(ГИС)
Назначение средства измерений:
Манометры-термометры устьевые ГИС (далее - приборы) предназначены для измерений избыточного давления и температуры при диагностических исследованиях скважин.

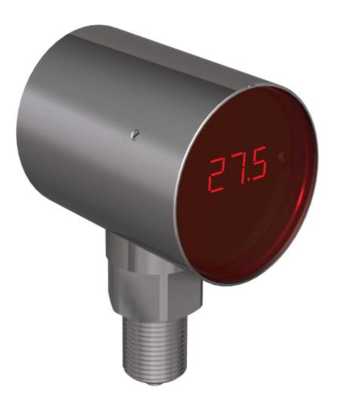

Внешний вид.
Манометры-термометры устьевые
Рисунок № 1

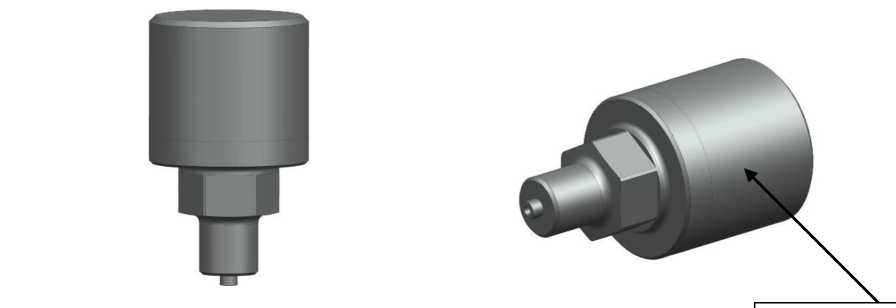

Внешний вид.
Манометры-термометры устьевые
Рисунок № 2

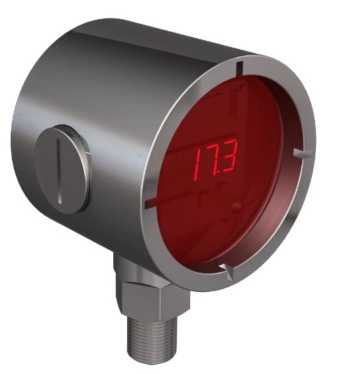

Внешний вид.
Манометры-термометры устьевые
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из внутреннего и внешнего (автономного) ПО. Метрологически значимым является только внутреннее ПО.
Встроенное ПО устанавливается в приборы на предприятии-изготовителе во время производственного цикла и осуществляет функции сбора, преобразования, хранения, обработки и представления измерительной информации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Внешнее ПО «GISManager» не является метрологически значимым и предназначено для программирования работы прибора, скачивания результатов измерений из памяти по каналу USB и обеспечения первичной обработки записанных данных.
Идентификационные данные ПО приведены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные встроенного ПО приборов МУ-4
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Kw5a |
Номер версии (идентификационный номер ПО), не ниже |
39 |
Цифровой идентификатор ПО |
0X039F |
Таблица 2 - Идентификационные данные встроенного ПО приборов МУ-5
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
krot5d3 |
Номер версии (идентификационный номер ПО), не ниже |
21 |
Цифровой идентификатор ПО |
0X031D |
Таблица 3 - Идентификационные данные встроенного ПО приборов МУ-8
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
mubta |
Номер версии (идентификационный номер ПО), не ниже |
04 |
Цифровой идентификатор ПО |
0X031F |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7.3 документа ГИС.008.00.00.000РЭ «Манометр-термометр устьевой ГИС МУ-4. Руководство по эксплуатации, паспорт»; в разделе 7.3 документа ГИС.009.00.00.000РЭ «Манометр-термометр устьевой ГИС МУ-5. Руководство по эксплуатации, паспорт»; в разделе 7.3 документа ГИС.010.00.00.000РЭ «Манометр-термометр устьевой ГИС МУ-5. Руководство по эксплуатации, паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам-термометрам устьевым ГИСПриказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Принцип измерений давления основан на преобразовании электрических сопротивлений преобразователя давления (датчика давления) в электрический сигнал. В преобразователе давления тензорезисторы, расположенные на мембране, включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально приложенному давлению и соответственно изменяется напряжение на выходе моста - напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости преобразователя давления, осуществляет сбор данных, преобразование, обработку, хранение (в энергозависимой памяти) и передачу измерительной информации, а также ее отображения при наличии индикатора.
Принцип измерений температуры приборов основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
Для измерений температуры в приборах используется термопреобразователь сопротивления с ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009).
Приборы конструктивно выполнены в цилиндрическом корпусе, в котором расположены: элемент питания, разъем для подключения прибора к компьютеру, первичные преобразователи температуры и давления, микропроцессор, осуществляющий сбор данных, преобразование, обработку, хранение и передачу измерительной информации.
Все элементы приборов, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.
В зависимости от условий применения и конструктивных особенностей приборы выпускаются в следующих исполнениях (модификациях): МУ-4, МУ-5, МУ-8, различающиеся по верхнему пределу диапазона измерений избыточного давления и температуры, по пределам допускаемой основной приведенной погрешности, а также рабочим диапазонам температуры измеряемой и окружающей сред.
Общий вид приборов приведен на рисунках 1 - 3.
Рисунок 1 - Общий вид МУ-4
Место нанесения
заводского номера
Рисунок 2 - Общий вид МУ-5
Место нанесения заводского номера
Рисунок 3 - Общий вид МУ-8
Место нанесения заводского номера
Заводской номер наносится на корпус прибора методом гравировки. Конструкция приборов не предусматривает нанесение на него знака поверки. Пломбирование приборов не предусмотрено.
Таблица 9 -
Модификация |
Наименование |
Обозначение |
Кол-во |
МУ-4 МУ-5 |
Прибор |
исполнение в соответствии с заказом |
1 шт. |
Кабель связи с компьютером |
- |
1 шт. | |
Литиевый элемент питания |
- |
1 шт. | |
Комплект запасных колец |
- |
1 шт. | |
Руководство по эксплуатации (РЭ), паспорт (раздел 12 РЭ) -МУ-4 -МУ-5 |
ГИС.008.00.00.000РЭ ГИС.009.00.00.000РЭ |
1 шт. | |
Программное обеспечение на носителе USB-Flash |
«GISManager» |
1 шт. | |
Методика поверки |
МП 207-005-2021 |
1 шт. | |
Индивидуальная упаковка |
- |
1 шт. | |
МУ-8 |
Прибор |
- |
1 шт. |
Bluetooth адаптер |
- |
1 шт. | |
Литиевый элемент питания |
- |
1 шт. | |
Программное обеспечение на носителе USB-Flash |
«GISManager» |
1 шт. | |
Комплект запасных колец |
- |
1 шт. | |
Методика поверки |
МП 207-005-2021 |
1 шт. | |
Руководство по эксплуатации (РЭ), паспорт (раздел 12 РЭ) |
ГИС.010.00.00.000РЭ |
1 шт. | |
Индивидуальная упаковка |
- |
1 шт. |
Основные метрологические и технические характеристики приборов приведены в таблицах 7 и 8.
Таблица 7 - Метрологические характеристики
Наименование характеристики |
Значение | |
Диапазон измерений избыточного давления(1), МПа |
МУ-4 |
от 0 до 100 |
МУ-5 | ||
МУ-8 | ||
Пределы допускаемой основной приведенной погрешности к ВПИ давления уосн (1), % |
МУ-4 |
±0,1 |
МУ-8 | ||
МУ-5 |
±0,03; ±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности к ВПИ давления Yдоп при изменении температуры окружающей среды от нормальных условий (от +15 до +25 °С включ.), %/°С |
МУ-4 |
±0,001 |
МУ-8 | ||
МУ-5 |
±0,0005 |
Наименование характеристики |
Значение | |
Вариация показаний при измерении давления, % |
0,5'(у осн + Yдоп) | |
Разрешающая способность (единица младшего разряда) при измерении давления, МПа |
0,001 (в диапазоне измерений от 0 до 60 МПа) 0,002 (в диапазоне измерений св. 60 до 100 МПа) 0,1(*) | |
Диапазон измерений температуры (1),°С |
МУ-4 МУ-5 МУ-8 |
от -40 до +85 |
Пределы допускаемой абсолютной погрешности при измерении температуры(1), °С |
МУ-4 МУ-5 МУ-8 |
±0,5 |
Разрешающая способность (единица младшего разряда) при измерении температуры, °С |
0,0033; 0,1(*) | |
Примечание: ($) - при считывании показаний с индикатора прибора (для модификаций МУ-4, МУ-8). |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение | |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
МУ-4 |
от -40 до +50 |
МУ-5 | ||
МУ-8 | ||
Напряжение постоянного тока, В, не более |
3,6 | |
Средний ток потребления, мА (при разных режимах работы) |
МУ-4 |
от 0,2 до 10 (10, при вкл. индик.) |
МУ-5 |
0,15 - экономичный 0,6 - прецезионн. 1,75 - быстродейств. | |
МУ-8 |
от 1 до 53 (53, вкл. радиосвязь) | |
Габаритные размеры (длина хдиаметр), мм, не более |
МУ-4 |
54x73x100 |
МУ-5 |
054x97 | |
МУ-8 |
85,5x75x134,5 | |
Количество записей при всех включенных датчиках, единиц, не менее |
МУ-4 |
1 048 000 |
МУ-5 |
1 048 000 (эконом.) 696 000 (прецезионн.) 1 048 000 (быстродейств.) | |
МУ-8 |
835 000 | |
Масса, кг, не более |
МУ-4 |
1,0 |
МУ-5 |
0,7 | |
МУ-8 |
1,6 | |
Средняя наработка на отказ, ч, не менее |
40 000 | |
Срок службы, лет, не менее |
5 | |
Примечание: Время непрерывной работы прибора не ограничено. |
