Номер по Госреестру СИ: 82587-21
82587-21 Гири Меттлер Толедо
(Меттлер Толедо)
Назначение средства измерений:
Гири Меттлер Толедо (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.
Внешний вид.
Гири Меттлер Толедо
Рисунок № 1
Внешний вид.
Гири Меттлер Толедо
Рисунок № 2
Внешний вид.
Гири Меттлер Толедо
Рисунок № 3
Внешний вид.
Гири Меттлер Толедо
Рисунок № 4
Внешний вид.
Гири Меттлер Толедо
Рисунок № 5
Внешний вид.
Гири Меттлер Толедо
Рисунок № 6
Внешний вид.
Гири Меттлер Толедо
Рисунок № 7
Внешний вид.
Гири Меттлер Толедо
Рисунок № 8
Внешний вид.
Гири Меттлер Толедо
Рисунок № 9
Внешний вид.
Гири Меттлер Толедо
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и футляр методом термопечати или наклейки (если он входит в комплектность).
Лист № 9 Всего листов 10
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Особенности использования» Руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гирям Меттлер ТоледоГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания»
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.
Гири изготавливают:
-
- номинальных значений массы от 50 мкг до 500 мкг (микрограммовые гири);
-
- номинальных значений массы от 1 мг до 5000 кг классов точности Ei, E2, Fi,F2,Mi. Гири номинальных значений массы от 0,05 мг до 0,5 мг изготавливаются из алюминия
в виде проволок.
Гири номинальных значений массы от 1 мг до 500 мг изготавливаются в виде проволок и пластинок из нержавеющей стали аустенитного класса, алюминиевого сплава или алюминия.
Гири массой V10k мг (k = -1, 0, 1, 2) имеют форму треугольника; гири массой 240k мг (k = -1, 0, 1, 2) имеют форму квадрата; гири массой 540k мг (k = -2, -1, 0, 1, 2) имеют форму пятиугольника.
Гири классов точности Ei, E2 номинальных значений массы от 1 г до 50 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой в виде моноблока с применением технологии электролитической полировки и не имеют подгоночных полостей.
Гири классов точности Fi, F2, Mi номинальных значений массы от 1 г до 5 г включительно изготавливаются цилиндрической формы из нержавеющей стали в виде моноблока без подгоночных полостей.
Гири классов точности Fi, F2 номинальных значений массы от 5 г до 20 кг включительно изготавливаются цилиндрической формы с головкой из нержавеющей стали без подгоночных полостей в виде моноблока, а также с подгоночными полостями, закрывающимися с помощью завинчивающейся головки.
Гири класса точности Fi номинальных значений массы от i кг до 50 кг включительно изготавливаются цилиндрической формы с головкой из нержавеющей стали без подгоночных полостей в виде моноблока, а также с подгоночными полостями, и параллелепипедной формы с ручкой из нержавеющей стали с подгоночными или без подгоночных полостей в виде моноблока.
Гири класса точности F2 номинальных значений массы от 1 кг до 50 кг включительно изготавливаются цилиндрической формы с головкой и цилиндрической формы с ручкой, из нержавеющей стали с подгоночными полостями.
Гири класса точности Mi номинальных значений массы от 1 кг до 50 кг включительно изготавливаются: из нержавеющей стали с подгоночными полостями цилиндрической формы с ручкой; из чугуна с двухкомпонентным лакокрасочным покрытием параллелепипедной формы с ручкой; из нержавеющей стали параллелепипедной формы с ручкой.
Гири класса точности Fi, F2 номинальных значений массы от 100 кг до 2000 кг включительно изготавливаются из нержавеющей стали цилиндрической формы с кольцом для захвата, с подгоночными полостями, и параллелепипедной формы с отверстиями для захвата.
Гири класса точности Mi номинальных значений массы от 100 кг до 5000 кг включительно изготавливаются из чугуна с двухкомпонентным лакокрасочным покрытием в форме плиты с четырьмя ножками снизу и ответными выемками сверху для возможности штабелирования, с подгоночными полостями.
Гири номинальных значений 1000 кг, 2000 кг и 5000 кг оснащены четырьмя стальными проушинами для подъемных тросов.
Гири изготавливаются как в виде одиночных гирь, так и в виде наборов.
Наборы изготавливаются в следующих составах:
-
- i2 гирь с номинальными значениями массы от 1 мг до 500 мг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 23 гири с номинальными значениями массы от 1 мг до 200 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 25 гирь с номинальными значениями массы от 1 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 27 гирь с номинальными значениями массы от 1 мг до 2 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 28 гирь с номинальными значениями массы от 1 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 8 гирь с номинальными значениями массы от 1 г до 50 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 12 гирь с номинальными значениями массы от 1 г до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 38 гирь с номинальными значениями массы от 1 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 4 гири с номинальными значениями массы от 1 кг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
-
- 2 гири, упакованные в специальный пластиковый футляр CarePac для удобства тестирования весов на месте установки. Каждой гире присвоен серийный номер. Набор CarePac можно доукомплектовать одной дополнительной гирей по выбору заказчика.
-
- 5 гирь с номинальными значениями массы от 0,05 мг до 0,5 мг включительно, упакованные в пластиковый или алюминиевый футляр.
Отдельные гири для удобства пользователя могут комплектоваться по несколько отдельных гирь в металлическом ящике, пластиковом или деревянном футляре.
Для отличия в наборах гирь с одинаковыми номинальными значениями массы в проволочных гирях используются дополнительные сегменты, а для гирь цилиндрической формы - одна или две звездочки, или точки, нанесенные в центре верхней плоскости.
На поверхность головки или на нижнюю часть отдельных гирь цилиндрической формы, или на футляр по желанию заказчика может наносится специальный QR-код, содержащей как минимум следующую информацию: серийный номер, класс точности, номинал. Пример нанесенного на гири QR-кода приведен на рисунке 1.
Рисунок 1 - Пример QR-кода, нанесенного на гирю и на футляр
По требованию заказчика на гири может наноситься дополнительная цифробуквенная маркировка (не более 5 символов) для удобства идентификации гирь.
На гири наносится маркировка в соответствии с ГОСТ OIML R111-1-2009.
Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится оттиск поверительного клейма в соответствии с ГОСТ OIML R111-1-2009.
Общий вид гирь и примеры схем пломбирования приведены на рисунках 2 - 14.

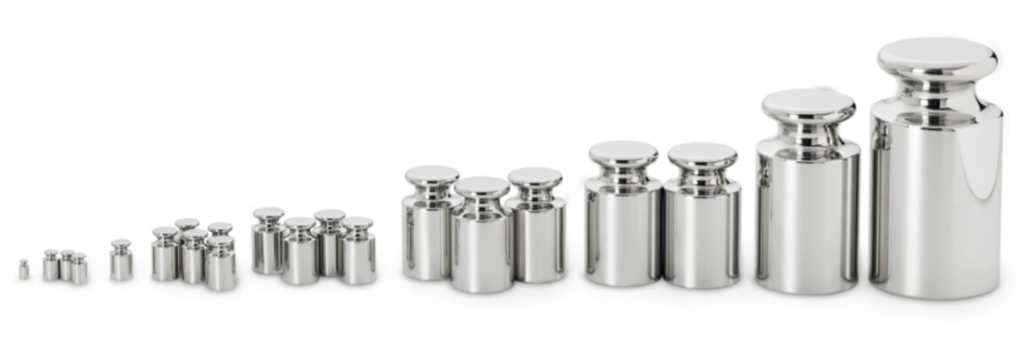

Рисунок 2 - Общий вид гирь с номинальной массой от 1 г до 50 кг цилиндрической формы с головкой из нержавеющей стали
Рисунок 3 - Общий вид
Гирь (E1, Е2, F1, F2, M1), имеющих форму
проволок
Рисунок 4 - Общий вид
гирь (E1, Е2, F1, F2, M1) , имеющих форму плоских многоугольных пластин

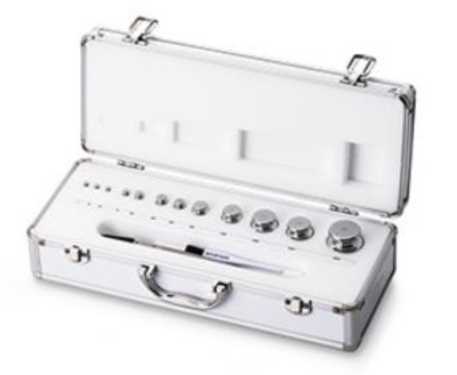

Рисунок 5 - Общий вид набора из 25 гирь (E1, Е2, F1, F2, M1)
с номинальными значениями массы

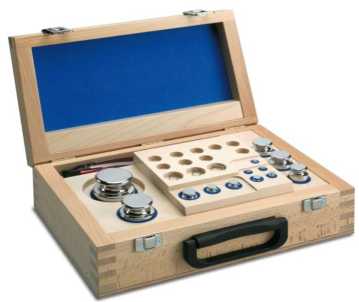

Рисунок 6 - Общий вид набора из 12 гирь (E1, Е2, F1, F2, M1) с номинальными значениями массы от 1 мг до 500 мг
от 1 мг до 1 кг
Рисунок 7 - Общий вид набора из 12 гирь (E1, Е2, F1, F2, M1) с номинальными значениями массы от 1 г до 500 г

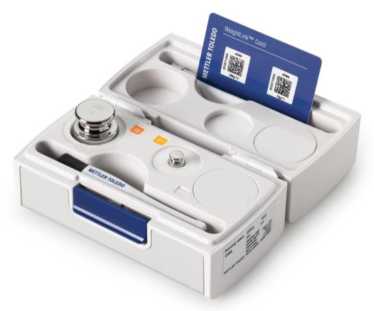

Рисунок 8 - Общий вид набора из 2 гирь
(E2, F1, F2) в специальном пластиковом футляре CarePac

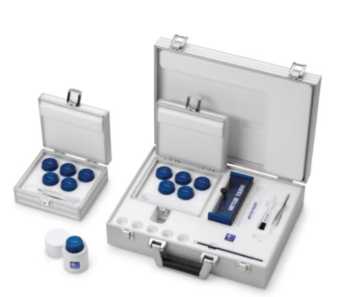

Рисунок 9 - Общий вид набора микрограммовых гирь
Место нанесения оттиска поверительного клейма
Рисунок 10 - Общий вид гирь (F1, F2) параллелепипедной формы с отверстиями для захвата и пример схемы пломбирования
Рисунок 11 - Общий вид гирь (F1, F2) цилиндрической формы с кольцом для захвата и пример схемы пломбирования
Место нанесения оттиска поверительного клейма

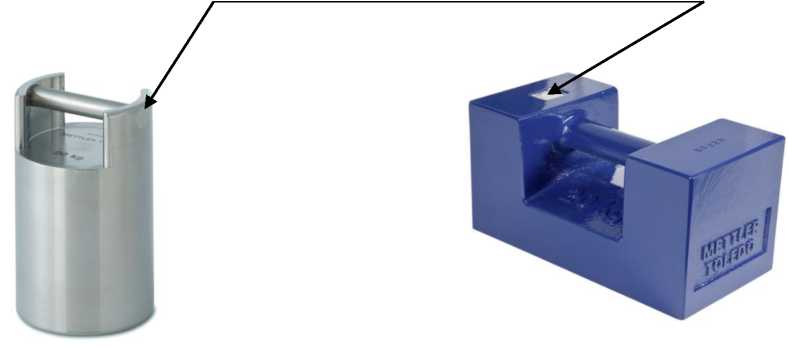

Рисунок 12 - Общий вид гирь (F2, M1) Рисунок 13 - Общий вид гирь (M1) из
цилиндрической формы с ручкой и пример чугуна параллелепипедной формы
схемы пломбирования с ручкой и пример схемы пломбирования
Место нанесения оттиска поверительного клейма

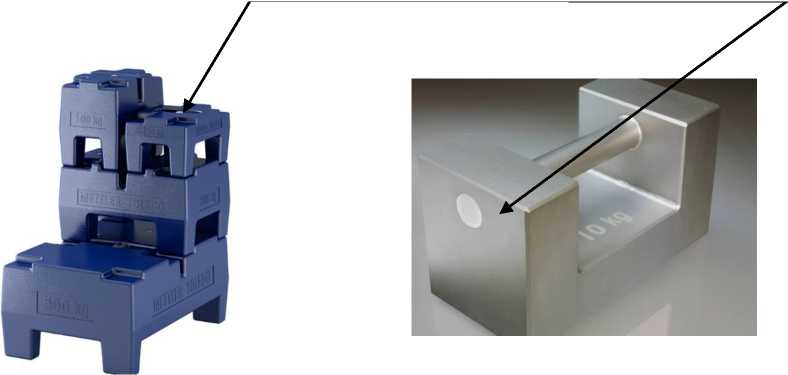

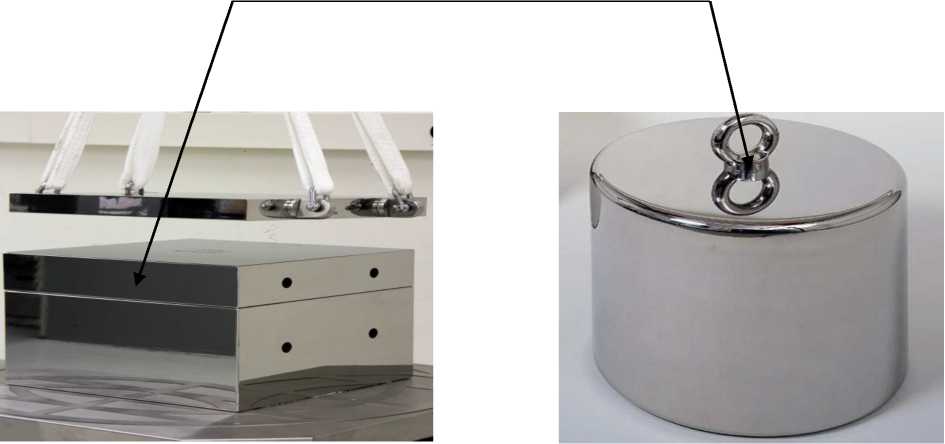

Рисунок 14 - Общий вид гирь (M1) из Рисунок 15 - Общий вид гирь (F1, M1) чугуна в форме плиты с четырьмя ножками из нержавеющей стали параллелепипедной и пример схемы пломбирования формы с ручкой и пример схемы
пломбирования
В соответствии с документацией изготовителя на некоторых гирях наносится заводская лазерная маркировка обозначения изготовителя, что не влияет на метрологические характеристики:
Заводская маркировка наносится на верхнюю часть поверхности следующих гирь,
-
- гирь Fi, F2 параллелепипедной формы с отверстиями для захвата;
-
- гирь Fi, F2 цилиндрической формы с кольцом для захвата;
-
- гирь F2, Mi цилиндрической формы с ручкой.
Заводская лазерная маркировка наносится на боковую и верхнюю поверхность гирь Fi, Mi из нержавеющей стали параллелепипедной формы с ручкой.
Заводская маркировка наносится на боковой поверхности методом литья, номинал на верхней поверхности методом гравировки на гири Mi из чугуна параллелепипедной формы с ручкой.
Заводская маркировка и номинал наносится на боковой поверхности методом литья на гири Mi из чугуна в форме плиты с четырьмя ножками.
Программное обеспечение отсутствует.
аблица 8 - Комплектность одиночных гирь
Наименование |
Обозначение |
Кол-во |
Гиря |
- |
1 шт. |
Деревянный или пластиковый, или металлический футляр для гирь с номинальными значениями массы от 1 мг до 50 кг включительно, если предусмотрено в заказе. |
1 шт. | |
Сертификат первичной заводской калибровки (в зависимости от модификации) |
- |
1 экз. |
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
Методика поверки (МП) |
МП 2301-0190-2020 |
1 экз. |
аблица 9 - Комплектность наборов гирь
Наименование |
Обозначение |
Кол-во |
Набор гирь |
- |
1 набор |
Деревянный, пластиковый или металлический футляр |
- |
1 шт. |
Пинцет (кроме набора гирь от 1 кг до 5 кг) |
1 шт. | |
Кисточка |
1 шт. | |
Салфетка из микрофибры |
1 шт. | |
Сертификат первичной заводской калибровки (в зависимости от модификации) |
- |
1 экз. |
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
Методика поверки (МП) |
МП 2301-0190-2020 |
1 экз. |
Гири номинальных значений массы от 1 мг до 5000 кг классов точности E1, E2, F1, F2, M1 соответствуют требованиям ГОСТ OIML R 111-1 - 2009.
Таблица 1 - Пределы допускаемой абсолютной погрешности гирь ± dm.
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности гирь ± dm, мг, для классов точности | ||||
E1 |
E2 |
F1 |
F2 |
M1 | |
5000 кг |
- |
- |
250000 | ||
2000 кг |
10000 |
30000 |
100000 | ||
1000 кг |
5000 |
16000 |
50000 | ||
500 кг |
2500 |
8000 |
25000 | ||
200 кг |
1000 |
3000 |
10000 | ||
100 кг |
500 |
1600 |
5000 | ||
50 кг |
25 |
80 |
250 |
800 |
2500 |
20 кг |
10 |
30 |
100 |
300 |
1000 |
10 кг |
5,0 |
16 |
50 |
160 |
500 |
5 кг |
2,5 |
8,0 |
25 |
80 |
250 |
2 кг |
1,0 |
3,0 |
10 |
30 |
100 |
1 кг |
0,5 |
1,6 |
5,0 |
16 |
50 |
500 г |
0,25 |
0,8 |
2,5 |
80 | |
200 г |
0,10 |
0,3 |
1,0 |
3,0 | |
100 г |
0,05 |
0,16 |
0,5 |
1,6 | |
50 г |
0,03 |
0,10 |
0,3 |
1,0 | |
20 г |
0,025 |
0,08 |
0,25 |
0,8 | |
10 г |
0,020 |
0,06 |
0,20 |
0,6 | |
5 г |
0,016 |
0,05 |
0,16 |
0,5 |
1,6 |
2 г |
0,012 |
0,04 |
0,12 |
0,4 |
1,2 |
1 г |
0,010 |
0,03 |
0,10 |
0,3 |
1,0 |
500 мг |
0,008 |
0,025 |
0,08 |
0,25 |
0,8 |
200 мг |
0,006 |
0,020 |
0,06 |
0,20 |
0,6 |
100 мг |
0,005 |
0,016 |
0,05 |
0,16 |
0,5 |
50 мг |
0,004 |
0,012 |
0,04 |
0,12 |
0,4 |
20 мг |
0,003 |
0,010 |
0,03 |
0,10 |
0,3 |
10 мг |
0,003 |
0,008 |
0,025 |
0,08 |
0,25 |
5 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
2 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
1 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
Таблица 2 - Диапазоны допускаемых значений плотности материала гирь
Номинальное значение массы гирь |
Диапазоны допускаемых значений плотности материала гирь Pmin, Pmax, 103кгм'3, для классов точности гирь | ||||
E1 |
E2 |
F1 |
F2 |
M1 | |
> 100 г |
7,934-8,067 |
7,81-8,21 |
7,39-8,73 |
6,4-10,7 |
> 4,4 |
50 г |
7,92-8,08 |
7,74-8,28 |
7,27-8,89 |
6,0-12,0 | |
20 г |
7,84-8,17 |
7,50-8,57 |
6,6-10,1 |
4,8-24,0 | |
10 г |
7,74-8,28 |
7,27-8,89 |
6,0-12,0 |
> 4,0 | |
5 г |
7,62-8,42 |
6,9-9,6 |
5,3-16,0 |
> 3,0 | |
2 г |
7,27-8,89 |
6,0-12,0 |
> 4,0 |
> 2,0 | |
1 г |
6,9-9,6 |
5,3-16,0 |
> 3,0 |
- |
Таблица 3 - Максимальные значения шероховатости поверхности гирь
Шероховатость поверхности |
Класс точности гирь | |||
E1 |
E2 |
F1 |
F2 | |
Rz, мкм |
0,5 |
1 |
2 |
5 |
Ra, мкм |
0,1 |
0,2 |
0,4 |
1 |
Для гирь номинальной массой более 50 кг, значения шероховатости в два раза превышают значения, приведенных в настоящей таблице |
Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности М,
выраженные в единицах остаточной магнитной индукции рсМ.
Максимальная остаточная магнитная индукция |
Класс точности гирь | ||||
E1 |
E2 |
F1 |
F2 |
M1 | |
/лсМ, мкТл |
2,5 |
8 |
25 |
80 |
250 |
Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости %.
Номинальное значение массы гирь m |
Максимальные значения магнитной восприимчивости гирь % в зависимости от их класса точности | |||
E1 |
E2 |
F1 |
F2 | |
m < 1 г |
0,25 |
0,9 |
10 |
- |
2 г< m < 10 г |
0,06 |
0,18 |
0,7 |
4 |
20 г< m |
0,02 |
0,07 |
0,2 |
0,8 |
Таблица 6 - Пределы допускаемой абсолютной погрешности микрограммовых гирь ± dm.
Номинальное значение массы гирь, мкг |
Пределы допускаемой абсолютной погрешности микрограммовых гирь, ± dm, мкг |
500 |
2 |
300 |
2 |
200 |
2 |
100 |
2 |
50 |
2 |
Таблица 7 - Основные технические характеристики.
Наименование характеристики |
Значение |
Изменение температуры в течение 1 часа, °С не более - гири классов точности E1, E2, F1, F2 |
±0,5 |
- микрограммовые гири |
±0,5 |
- гири классов точности M1 |
±2 |
Средняя наработка на отказ, часов - гири классов точности E1, E2 |
10000 |
- гири классов точности F1, F2, M1 |
5000 |
- микрограммовые гири |
5000 |
Средний срок службы, лет |
10 |
