Номер по Госреестру СИ: 82473-21
82473-21 Датчики вибрации
(TD-3228-6)
Назначение средства измерений:
Датчики вибрации TD-3228-6 (далее по тексту - датчики) предназначены для измерения виброускорения.
Внешний вид.
Датчики вибрации
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Порядок использования» руководства по эксплуатации на датчики вибрации TD-3228-6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации TD-3228-6Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик.
Конструктивно датчики состоят из первичных измерителей (далее - ПИ) и выносного предусилителя, который преобразует зарядовый сигнал от ПИ в выходной сигнал в виде переменного напряжения (мВ).
Заводской номер ПИ наносится на корпус методом лазерной гравировки.
Серийный номер выносного предусилителя ТР-3217 наносится на шильдик методом холодной штамповки.
Знак поверки наносится на корпус предусилителя ТР3217 в виде мастичной пломбы.

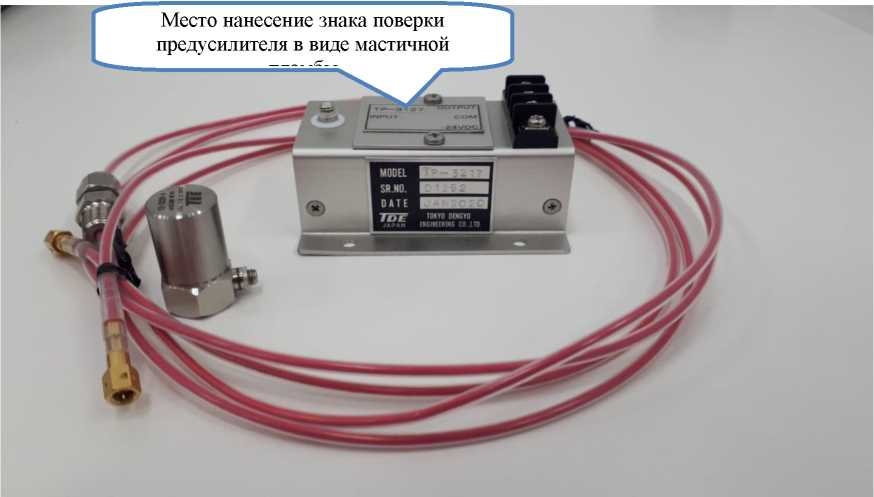

Общий вид датчиков вибрации TD-3228-6 и место пломбирования представлены на рисунке 1.
Рисунок 1 - Общий вид датчиков вибрации TD-3228-6 и место нанесения знака поверки
Лист № 2
Всего листов 3
Программное обеспечение отсутствует
Таблица 1 -Метрологические характеристики датчиков
Наименование характеристики |
Значение |
Номинальный коэффициент преобразования виброускорения, мВ^/g |
70,7 |
Диапазон измерений виброускорения, g (м/с2) |
от 1 до 20 (от 9,8 до 196) |
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих частот, % |
±6,0 |
Диапазон рабочих частот, Гц |
от 2 до 5000 |
Неравномерность частотной характеристики, %, не более |
±12,0 |
Нелинейность амплитудной характеристики, %, не более |
±3,0 |
Пределы допускаемой дополнительной погрешности преобразования виброускорения в диапазоне рабочих частот в рабочих условиях эксплуатации, % |
±30,0 |
Примечание 1) - напряжение переменного тока |
Таблица 2 - Основные технические характеристики преобразователей
Наименование характеристики |
Значение |
Габаритные размеры датчика, мм, не более: - ПИ | |
высота |
30,0 |
диаметр |
16,0 |
- предусилителя ТР-3217 | |
длина |
80,0 |
ширина |
62,0 |
высота |
40,0 |
Масса ПИ, г, не более |
50,0 |
Масса предусилителя ТР-3217, г, не более |
200,0 |
Нормальные условия эксплуатации1): | |
- температура окружающей среды, °С |
от -196 до 120 |
- относительная влажность, %, не более |
80,0 |
- атмосферное давление, кПа, |
от 84,0 до 106,0 |
Рабочие условия эксплуатации: - ПИ | |
температура окружающей среды, °С |
от -196 до 120 |
относительная влажность, %, не более |
80,0 |
атмосферное давление, кПа, |
от 84,0 до 106,0 |
- предусилителя ТР-3217 | |
температура окружающей среды, °С |
от -60 до 60 |
относительная влажность, %, не более |
80,0 |
атмосферное давление, кПа |
от 84,0 до 106,0 |
Напряжение питания постоянного тока, В |
от 18 до 30 |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
6 |
1) - для ПИ и предусилителя ТР-3217 |
Лист № 3 Всего листов 3
