Сведения о средстве измерений: 82475-21 Дефектоскопы ультразвуковые

Номер по Госреестру СИ: 82475-21
82475-21 Дефектоскопы ультразвуковые
(HARFANG WAVE)

Назначение средства измерений:
Дефектоскопы ультразвуковые HARFANG WAVE (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов, глубины залегания дефектов и толщины изделий.

сертификация программного обеспечения
Внешний вид. Дефектоскопы ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 06.08.2021
Срок свидетельства - 28.07.2026
Номер записи - 183713
ID в реестре СИ - 1391788
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

HARFANG WAVE,

Производитель

Изготовитель - Компания "Sonatest Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".

Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Дефектоскопы ультразвуковые (HARFANG WAVE)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Sonatest Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
51578-12
22.10.2017
Дефектоскопы ультразвуковые на фазированной решетке, RS 2 WP, RS 3D WP
Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
61978-15
23.10.2025
Дефектоскопы ультразвуковые, Sonatest
Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
74460-19
25.03.2024
Толщиномеры ультразвуковые, AlphaGage+
Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
82475-21
28.07.2026
Дефектоскопы ультразвуковые, HARFANG WAVE
Компания "Sonatest Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Дефектоскопы ультразвуковые (HARFANG WAVE)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АНК"
(RA.RU.310566)
  • HARFANG WAVE
  • 1 1 0 0 0 0 0

    Стоимость поверки Дефектоскопы ультразвуковые (HARFANG WAVE)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

    Лист № 3 Всего листов 5 ПО позволяет воспроизводить геометрические формы (криволинейные поверхности, угловые и тавровые сварные соединения) на дисплее дефектоскопа. В сочетании с программой отслеживания траектории луча в реальном времени и наложением А-скана на построенную траекторию, ПО визуализирует места нахождения отражателей и помогает отличать сигналы от дефектов от сигналов от геометрических особенностей объекта контроля.

    ПО позволяет конфигурировать меню прибора без лишних элементов управления, что ускоряет процессы настройки и контроля.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ПО

    Номер версии (идентификационный номер) ПО

    1.0.6 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 5.9 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым HARFANG WAVE

    Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля.

    Ультразвуковая волна, формируемая в преобразователе дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

    Дефектоскоп состоит из электронного блока и пьезоэлектрических преобразователей.

    Дефектоскоп используется совместно с преобразователями производства компании Sonatest, ООО «Константа УЗК», ООО «АКС», ООО НПЦ «Кропус-ПО».

    Управление дефектоскопом HARFANG WAVE осуществляется с помощью сенсорного дисплея. Дисплей дефектоскопа поддерживает работу в перчатках и без них. Попадание на дисплей дефектоскопа воды или контактной жидкости не оказывает заметного влияния на работоспособность дефектоскопа.

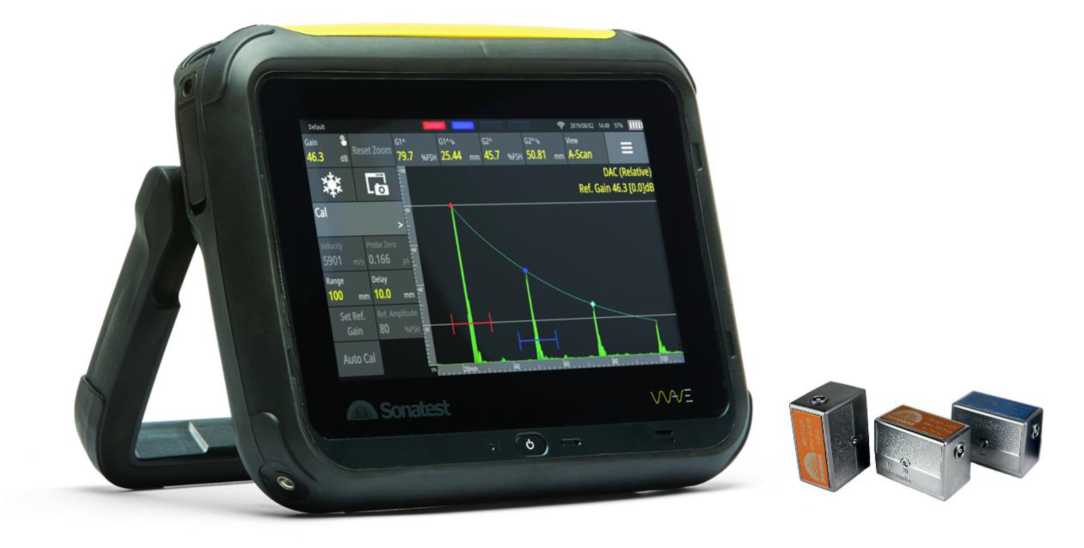

    Общий вид дефектоскопов представлен на рисунке 1.

    Внешний вид. Дефектоскопы ультразвуковые (HARFANG WAVE), http://oei-analitika.ru

    Рисунок 1 - Общий вид дефектоскопов

    Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

    Serial No: 1016466 Cal Due: 29/01/2021

    f-l/SkFAFVS'JXICB 2|

    VW£ 1

    место пломбировки

    Рисунок 2 - Схема пломбировки от несанкционированного доступа


    Таблица 4 - Комплектность дефектоскопов

    Наименование

    Обозначение

    Количество

    Дефектоскоп ультразвуковой HARFANG WAVE

    1 шт.

    Кейс для транспортировки

    1 шт.

    Литий-ионная батарея

    1 шт.

    Защитная пленка на экран

    1 шт.

    Адаптер питания постоянного тока

    1 шт.

    Шнур питания

    1 шт.

    Пьезоэлектрический преобразователь*

    1 шт.

    Дефектоскоп ультразвуковой HARFANG WAVE. Руководство по эксплуатации

    1 экз.

    Методика поверки

    МП 029.Д4-20

    1 экз.

    *количество и тип преобразователей в соответствии с заказом


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений отношений амплитуд сигналов на входе приемника, дБ

    от 1 до 70

    Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ

    ±1

    Диапазон измерений длительности временных интервалов, мкс

    от 0,1 до 2000,0

    Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс

    ±0,1

    Диапазон измерений глубины залегания дефекта (по стали), мм

    от 2 до 590***

    Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм

    ±(0,8+0,01-Y*)

    Диапазон измерений толщины (по стали), мм

    от 2 до 4500***

    Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

    ±(0,1+0,01<И**)

    *где Y - измеренное значение глубины залегания дефекта, мм **где H - измеренное значение толщины, мм

    ***указан максимальный диапазон; диапазон согласно маркировке подключенного преобразователя (в соответствии с РД 34.17.302-97, таблица 2 и 3)

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон показаний глубины залегания дефектов, мм

    от 1 до 10000

    Диапазон показаний толщины (по стали), мм

    от 1 до 10000

    Амплитуда зондирующих импульсов, В

    100

    150

    200

    250

    300

    350

    400

    450

    500

    Длительность зондирующих импульсов, нс

    от 30 до 1465

    Диапазон частоты следования зондирующих импульсов, Гц

    от 1 до 1465

    Диапазон задержки развертки с шагом 0,05 мм (по стали), мм

    от 0 до 9999

    Диапазон рабочих частот, МГц

    от 0,2 до 20,0

    Номинальные значения центральных частот узкополосных и широкополосных фильтров, МГц

    0,50

    1,00

    • 1.25

    2,00

    • 2.25

    • 3.50

    4,00

    • 4.50

    5,00

    • 7.50

    10,00 15,00 20,00

    Диапазон установки усиления, дБ

    от 0,1 до 110,0

    Диапазон установки скоростей распространения ультразвука в контролируемых материалах, м/с

    от 500 до 18000

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    • - батарея с напряжением, В

    от 100 до 240

    от 50 до 60 10,8

    Габаритные размеры электронного блока (ДхШхВ), мм, не более

    222x174x63

    Масса электронного блока (с одной батареей), кг, не более

    1,7

    Средний срок службы, лет

    10

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха (при температуре 35)

    • - атмосферное давление, мм рт.ст.

    от -10 до +45

    от 20 до 90

    от 630 до 800
