Номер по Госреестру СИ: 82358-21
82358-21 Антенна измерительная дипольная
(TDS-535)
Назначение средства измерений:
Антенна измерительная дипольная TDS-535 (далее по тексту - антенна) предназначена для измерений напряженности электрической составляющей переменного электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 до 1000 МГц (совместно с приемниками измерительными, анализаторами спектра, вольтметрами селективными).
Внешний вид.
Антенна измерительная дипольная
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на антенную мачту FCC-1 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Принцип действия антенны основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна представляет собой набор из 4 антенных мачт с согласующим трансформатором и выходным коаксиальным разъемом типа N с номинальным сопротивлением 50 Ом и одного комплекта телескопических диполей (состоит из 4 отрезков фиксированной длины и 2 - телескопического). Антенна представляет собой настроенную в резонанс полуволновую дипольную антенну. Настройка производится изменением длины диполей.
Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Общий вид антенны представлен на рисунке 1. Схема пломбировки антенн от несанкционированного доступа представлена на рисунке 1.
доступа
FCC-2, FCC-3, FCC-4
диполей
кабель СВЧ, 10 метров
место пломбировки от
несанкционированного
антенные мачты FCC-1,
набор телескопических
кабель СВЧ, 10 метров
антенные мачты FCC-1, FCC-2, FCC-3, FCC-4
набор телескопических диполей
место пломбировки от несанкционированного доступа
рулетка
крепление для
крепление для антенной мачты
антенной мачты

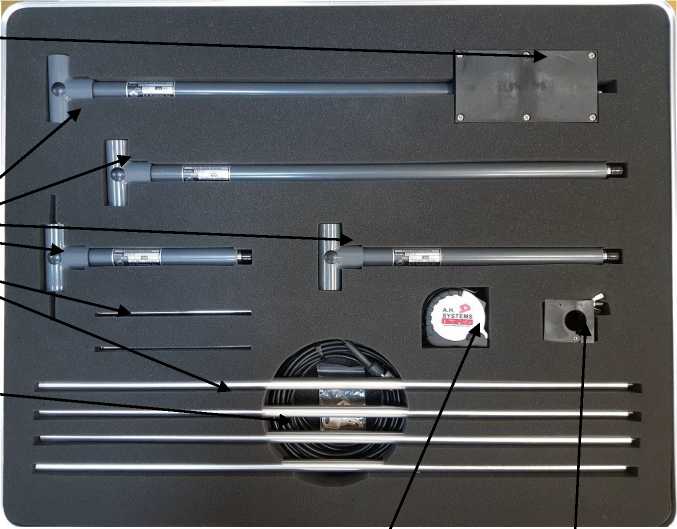

Рисунок 1 - Общий вид антенны измерительной дипольной TDS-535 с указанием места пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 - Комплект поставки
Наименование |
Обозначение |
Количество, шт. |
Антенная мачта |
FCC-1 |
1 |
Антенная мачта |
FCC-2 |
1 |
Антенная мачта |
FCC-3 |
1 |
Антенная мачта |
FCC-4 |
1 |
Набор телескопических диполей |
1 к-т | |
Кабель СВЧ, 10 метров |
1 | |
Рулетка |
1 | |
Крепление для антенной мачты |
1 | |
Укладочный ящик |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц: - FCC-1; - FCC-2; - FCC-3; - FCC-4 |
от 30 до 70 включ. свыше 70 до 175 включ. свыше 175 до 300 включ. свыше 300 до 1000 включ. |
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1):
|
от -2 до 6 от 4 до 14 от 13 до 20 от 19 до 29 |
Пределы допускаемой погрешности коэффициента калибровки, дБ |
±2 |
Коэффициент стоячей волны по напряжению в диапазоне рабочих частот, не более |
1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное значение выходного сопротивления антенны, Ом |
50 |
Габаритные размеры в развернутом режиме (длинахширинахвысота), мм, не более: | |
- FCC-1; |
4880х610х40 |
- FCC-2; |
2370х560х40 |
- FCC-3; |
820х320х40 |
- FCC-4 |
410x230x50 |
Масса, кг, не более |
8,7 |
Рабочие условия применения: температура окружающего воздуха, °С |
от +15 до +25 |
относительная влажность воздуха при температуре до +25 °С, %, не более |
80 |
