Сведения о средстве измерений: 59813-21 Профилографы акустические доплеровские

Номер по Госреестру СИ: 59813-21
59813-21 Профилографы акустические доплеровские
(RiverSurveyor)

Назначение средства измерений:
Профилографы акустические доплеровские RiverSurveyor (далее - профилографы) предназначены для измерений скорости водного потока и уровня воды.

сертификация программного обеспечения
Внешний вид. Профилографы акустические доплеровские, http://oei-analitika.ru рисунок № 1
Внешний вид.
Профилографы акустические доплеровские
Рисунок № 1
Внешний вид. Профилографы акустические доплеровские, http://oei-analitika.ru рисунок № 2
Внешний вид.
Профилографы акустические доплеровские
Рисунок № 2

Общие сведения

Дата публикации - 24.07.2021
Срок свидетельства - 19.07.2026
Номер записи - 183569
ID в реестре СИ - 1391465
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Компания "SonTek/Xylem Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Профилографы акустические доплеровские (RiverSurveyor)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "SonTek/Xylem Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
59813-15
06.02.2020
Профилографы акустические доплеровские, RiverSurveyor S5 и RiverSurveyor M9
Компания "SonTek/Xylem Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
77240-20
30.01.2025
Профилографы течений доплеровские, FlowTracker2
Компания "SonTek/Xylem Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
78084-20
22.04.2025
Профилографы течений доплеровские акустические, SonTek
Компания "SonTek/Xylem Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
3 года
59813-21
19.07.2026
Профилографы акустические доплеровские, RiverSurveyor
Компания "SonTek/Xylem Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Профилографы акустические доплеровские (RiverSurveyor)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Профилографы акустические доплеровские (RiverSurveyor)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (ПО) обеспечивает управление, самонастройку и диагностику состояния системы, обработку сигналов, расчеты и запись результатов измерений в реальном времени, связь с внешними устройствами через последовательный интерфейс.

Внешнее ПО RiverSurveyor Live обеспечивает функции:

  • - установления связи с профилографами (одним или несколькими одновременно) в реальном времени;

  • - тестирования и настройки режима измерений;

  • - ввода признаков места измерений;

  • - ввода внешних параметров для расчета расхода;

  • - запуск и остановку режима измерений;

  • - выгрузку из встроенной памяти профилографа результатов измерений в случае отсутствия связи в процессе измерений;

  • - расчет расходов воды без нормированной погрешности;

  • - графическое представление состояния системы, результатов измерений и расчетов расходов;

  • - формирование сводных отчетов результатов измерений;

  • - экспорт результатов измерений в распространенные приложения (например, MATLAB).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное

Автономное

RiverSurveyor Live

Номер версии (идентификационный номер) ПО

не ниже 3.5

не ниже 3.71


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус профилографа методом трафаретной печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 Руководства по эксплуатации «Профилографы акустические доплеровские RiverSurveyor».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к профилографам акустическим доплеровским RiverSurveyor

Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»

Принцип действия профилографов основан на явлении доплеровского сдвига частоты отраженного акустического сигнала, распространяющегося в жидкости, движущейся относительно излучающего источника.

Профилографы состоят из первичных акустических преобразователей скорости и уровня (гидрофонов) и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный неразборный корпус.

Профилографы выпускаются в модификациях RiverSurveyor S5 и RiverSurveyor M9, отличающихся диапазоном измерений уровня, используемыми акустическими частотами, количеством гидрофонов.

Для измерения скорости течения гидрофоны излучают акустические импульсы под углом 25 к вертикали. Те же гидрофоны принимают сигналы, отраженные от частиц, попадающих в апертуры лучей. Сдвиг частоты принятых сигналов используется наряду с данными интегрированного датчика направления и крена для вычисления скорости водного потока.

Измерение уровня основано на принципе эхолокации. Для чего используется отдельный гидрофон с вертикальным акустическим лучом.

При перемещении профилографа перпендикулярно водотоку, профилограф строит профиль глубины сечения водотока.

Профилографы представляют собой моноблочную водонепроницаемую конструкцию с встроенной энергонезависимой памятью и коммуникационным интерфейсом типа RS-232.

Профилографы могут поставляться и использоваться в различных комплектациях, включающих, кроме профилографа с кабелем RS-232/питания сетевым адаптером 220/12 В:

  • - блоки автономного питания от батарейки/аккумуляторов типа АА с опционными интегрированными интерфейсами беспроводной связи с ПК или мобильными устройствами и блоками позиционирования типа GPS;

  • - специальные буксируемые носители профилографов типа гидроплотик или тримаран.

Профилографы имеют неразборный герметичный корпус.

Знак поверки наносится на свидетельство о поверке.

Серийный номер наносится на корпус профилографа в виде наклейки.

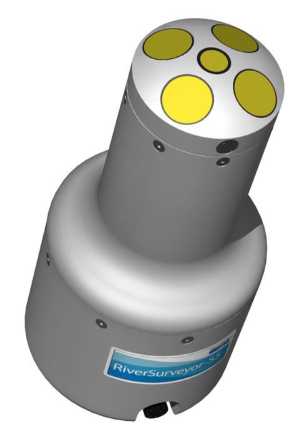

Общий вид профилографов представлен на рисунках 1-2.

Внешний вид. Профилографы акустические доплеровские (RiverSurveyor), http://oei-analitika.ru
Внешний вид. Профилографы акустические доплеровские (RiverSurveyor), http://oei-analitika.ru

Рисунок 1 - Общий вид профилографа Рисунок 2 - Общий вид профилографа модификации RiverSurveyor S5            модификации RiverSurveyor M9


Таблица 3 - Комплектность профилографов

Наименование

Обозначение

Количество

Профилограф   акустический

доплеровский RiverSurveyor *

-

1 шт.

CD с ПО

RiverSurveyor Live

1 шт.

Кабель сигнал-питание

-

1 экз.

Сетевой адаптер питания

-

1 шт.

Руководство по эксплуатации

Профилографы акустические доплеровские RiverSurveyor

1 экз.

Формуляр

Профилографы акустические доплеровские RiverSurveyor

1 экз.

Методика поверки

МП 254-0096-2021

1 экз.

* - Модификация по заказу


Таблица 2 - Метрологические характеристики и технические характеристики

Наименование характеристик

Значение

RiverSurveyor S5

RiverSurveyor M9

Диапазон измерений скорости водного потока, м/с

от 0,01 до 5,00

Пределы допускаемой относительной погрешности измерений скорости водного потока, %

±1

Диапазон измерений уровня, м

от 0,2 до 15,0

от 0,2 до 80,0

Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений уровня, %

±1

Напряжение питания, В

от 12 до 18

Потребляемая мощность, Вт, не более

2,5

Габаритные размеры, мм, не более: -диаметр

-длина

262

128

259

128

Масса, кг

1,1

2,3

Условия эксплуатации: - температура воды, °С

от - 5 до +45

Средняя наработка на отказ, ч

35000

Средний срок службы, лет

10
