Сведения о средстве измерений: 82290-21 Системы оптические координатно-измерительные топометрические

Номер по Госреестру СИ: 82290-21
82290-21 Системы оптические координатно-измерительные топометрические
(ATOS 5Airfoil и ATOS Q)

Назначение средства измерений:
Системы оптические координатно-измерительные топометрические ATOS 5 Airfoil и ATOS Q (далее - системы) предназначены для измерений геометрических параметров поверхностей сложной формы.

сертификация программного обеспечения
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 1
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 2
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 3
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 4
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 5
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 6
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 7
Внешний вид. Системы оптические координатно-измерительные топометрические, http://oei-analitika.ru рисунок № 8
Внешний вид.
Системы оптические координатно-измерительные топометрические
Рисунок № 8

Общие сведения

Дата публикации - 24.07.2021
Срок свидетельства - 19.07.2026
Номер записи - 183592
ID в реестре СИ - 1391442
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ATOS Q 8M, ATOS Q 12M, ATOS Q,

Производитель

Изготовитель - GOM GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы оптические координатно-измерительные топометрические (ATOS 5Airfoil и ATOS Q)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
82290-21 Системы оптические координатно-измерительные топометрические (ATOS 5Airfoil и ATOS Q)
GOM GmbH (ГЕРМАНИЯ )
76095-19 Измерители параметров (УЗО ПЗО)
АО "НПФ "Радио-Сервис" (РОССИЯ г.Ижевск)

Все средства измерений АО "НПФ "Радио-Сервис"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82290-21
19.07.2026
Системы оптические координатно-измерительные топометрические, ATOS 5Airfoil и ATOS Q
GOM GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.

Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители параметров (УЗО ПЗО)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • ATOS Q 12M
  • 1 1 0 0 1 1 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • ATOS Q
  • ATOS Q 12M
  • ATOS Q 8M
  • 26 8 24 2 0 26 24 2

    Стоимость поверки Измерители параметров (УЗО ПЗО)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    ATOS Professional, GOM Inspect Professional, GOM Inspect Suite и GOM Scan представляют собой встроенное программное обеспечение.

    ПО GOM Scan позволяет получать сканы трехмерных данных поверхности объекта, автоматически сшивать их, преобразовывать в облако точек, и сохранять в виде файла трехмерного облака точек в универсальных форматах.

    ПО ATOS Professional позволяет получать сканы трехмерных данных с поверхности объекта, автоматически сшивать их, преобразовывать в облако точек, и сохранять в виде файла трехмерного облака точек в универсальных форматах, производить измерения деталей, создавать системы координат на базе имеющихся данных, применять допуски (прямоугольные и GD&T), а также строить графические отчеты.

    ПО GOM Inspect Professional позволяет сохранять отсканированные данные в виде файла трехмерного облака точек в универсальных форматах, производить измерения деталей, создавать системы координат на базе имеющихся данных, применять допуски (прямоугольные и GD&T), а также строить графические отчеты.

    ПО GOM Inspect Suite позволяет сохранять отсканированные данные в виде файла трехмерного облака точек в универсальных форматах, производить измерения деталей, создавать системы координат на базе имеющихся данных, применять допуски (прямоугольные и GD&T), а также строить графические отчеты.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    аблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное

    наименование ПО

    ATOS

    Professional

    GOM Inspect

    Suite

    GOM Scan

    GOM Inspect

    Professional

    Номер версии (идентификационный номер) ПО

    V. 2020 и выше

    V. 2020 и выше

    V. 2018 и выше

    V.2018 и

    выше

    Цифровой идентификатор ПО

    Наносится на лицензионный ключ

    Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.077-2014.

    Лист № 5

    Всего листов 7

    Знак утверждения типа

    Знак утверждения типа

    наносится на руководство по эксплуатации систем оптических координатно-измерительных топометрических ATOS типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 9 Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам оптическим координатно-измерительным топометрическим ATOS 5 Airfoil и ATOS Q.

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340;

    Изготовитель

    использует коммерческое название ATOS 5 Airfoil, при этом на заводском шильдике в поле «Наименование системы» используется надпись «ATOS 5» или «ATOS 5 255». Дополнительно для сканирования объектов, превышающих измерительный объем в три и более раз, системы ATOS 5 Airfoil могут поставляться в конфигурации Plus в комплекте с фотограмметрической системой.
    Модификация ATOS Q включает сенсор ATOS Q (Рисунок 2б), или ATOS Q 8M (Рисунок 2в), или ATOS Q 12M (Рисунок 2г). На заводском шильдике в поле «Наименование системы» используется надпись «ATOS Q».

    Принцип действия систем основан на проецировании структурированного света на сканируемый объект. Контрастное изображение, спроецированное на объект, формирует на поверхности кодированный паттерн, что даёт возможность воссоздать его объемную форму благодаря цифровым камерам, которые снимают изображения под углом к источнику света. Получение полной объемной модели объекта заключается в проведении серии снимков, сделанных с разных сторон, и их последующем объединении в единое целое.

    Системы состоят из сенсора ATOS с двумя камерами, модулем проектора, контроллером, блоком питания, а также компьютера и стойки или штатива для крепежа сенсора (Рисунок 1).

    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru

    а)                                                  б)

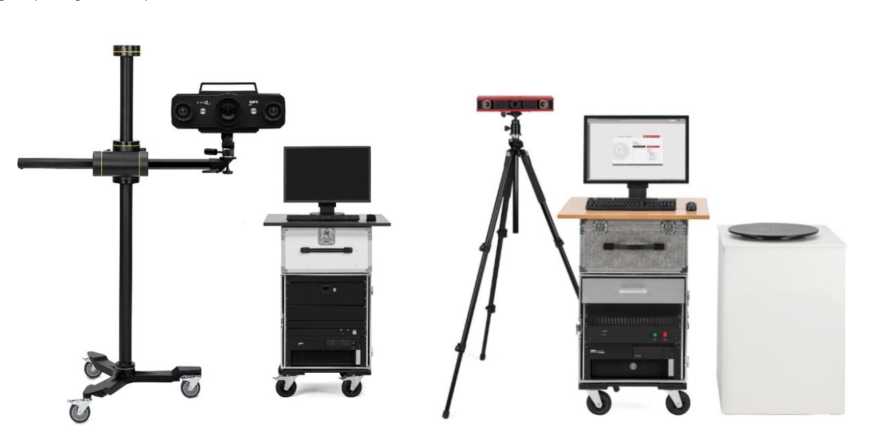

    Рисунок 1 - Общий вид систем оптических координатно-измерительных топометрических ATOS а) на стойке, б) на штативе

    При объединении данных в массив для каждой области формируются трехмерные координаты точек поверхности сканируемого объекта в единой системе координат (по осям X, Y и Z) которые вычисляются на основании кривых линий интерференционных изображений, полученных с камер.

    После сканирования и обработки цифровых изображений система получает данные с видимой части поверхности объекта в виде массива («облака») точек, в котором для каждой точки известны ее трехмерные координаты.

    Сбор и объединение отдельных сканирований происходит автоматически.

    Системы в модификациях ATOS 5 Airfoil и ATOS Q имеют несколько исполнений, отличающихся друг от друга измерительными объемами, шагом дискретности между измеряемыми точками и разрешением матриц цифровых камер. В обеих модификациях для монтажа камер используется кронштейн 255 мм.

    Модификация ATOS 5 Airfoil включает сенсор ATOS 5 с кронштейном 255 мм для монтажа камер (Рисунок 2а). Изготовитель использует коммерческое название ATOS 5 Airfoil, при этом на заводском шильдике в поле «Наименование системы» используется надпись «ATOS 5» или «ATOS 5 255». Дополнительно для сканирования объектов, превышающих измерительный объем в три и более раз, системы ATOS 5 Airfoil могут поставляться в конфигурации Plus в комплекте с фотограмметрической системой.

    Модификация ATOS Q включает сенсор ATOS Q (Рисунок 2б), или ATOS Q 8M (Рисунок 2в), или ATOS Q 12M (Рисунок 2г). На заводском шильдике в поле «Наименование системы» используется надпись «ATOS Q».

    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru
    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru

    a) ATOS 5 Airfoil

    б) ATOS Q

    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru
    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru

    в) ATOS Q 8M

    г) ATOS Q 12M

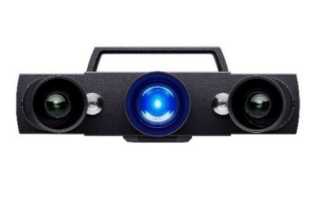

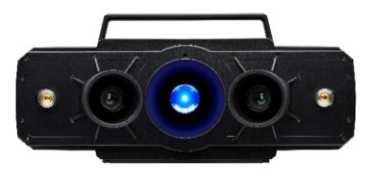

    Рисунок 2 - Общий вид сенсоров систем ATOS 5 Airfoil и ATOS Q

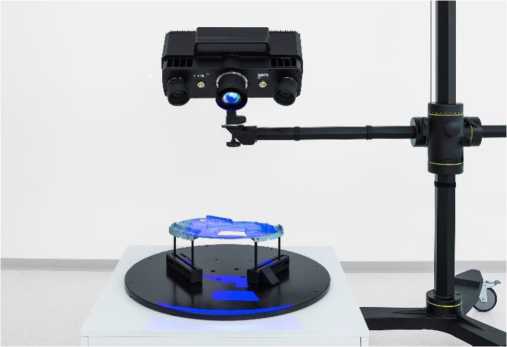

    Системы могут работать как в ручном режиме на стойке или штативе (Рисунок 3), так и комплектоваться комплексом для автоматизированных измерений ScanBox. ScanBox состоит из робота манипулятора с 6 степенями подвижности, на который устанавливается сенсор ATOS (Рисунок 4), и механизированного поворотного стола. ATOS ScanBox используется для автоматизации процесса сбора данных и не влияет на метрологические характеристики устанавливаемого на него сенсора.

    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru

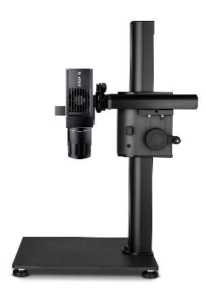

    Рисунок 3 - Общий вид сенсоров систем ATOS 5 при размещении на стойке и ATOS Q при

    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru

    размещении на штативе

    Внешний вид. Измерители параметров (УЗО ПЗО), http://oei-analitika.ru

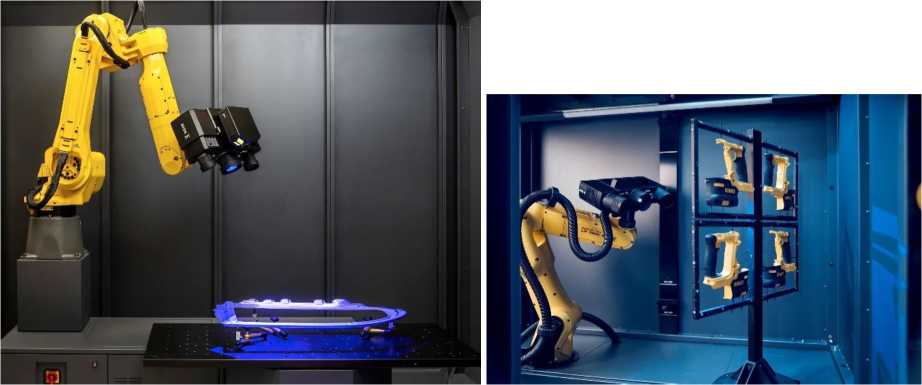

    Рисунок 4 - Общий вид сенсоров систем ATOS 5 Airfoils (с фотограмметрической системой) и ATOS Q при размещении на роботе-манипуляторе в комплексе для автоматизированных измерений ScanBox

    Опломбирование систем от несанкционированного доступа не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количест во

    Система ATOS в соответствии с модификацией

    1 шт.

    Стойка или штатив

    1 шт.

    Цифровая фотокамера (для конфигурации ATOS Plus)1)

    -

    1 шт.

    Комплект специальных приспособлений (адаптеров) 1)

    1 компл.

    Комплект самоклеящихся точечных маркеров1)

    2 компл.

    Настроечный объект (панель)

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 203-58-2020

    1 экз.

    1) - поставляется по дополнительному заказу


    Таблица 2 - систем с учетом используемого сенсора

    Модификация, исполнение

    Название поля зрения (Маркировка объектива)

    Расстояние между измеряемыми точками, мм

    Поле зрения Х хY х Z, мм

    Настроечный объект

    Пределы допускаемой абсолютной погрешности при измерении отклонений формы*,

    ± мм

    Пределы допускаемой абсолютной погрешности при измерении отклонений диаметра*,

    ± мм

    Пределы допускаемой абсолютной погрешности при измерении расстояния*, ± мм

    ATOS 5 Airfoil

    400

    0,097

    400х300х250

    Панель

    0,005

    0,011

    0,015

    270

    0,067

    270х200х200

    Панель

    0,004

    0,008

    0,011

    170

    0,044

    170х130х100

    Панель

    0,003

    0,006

    0,008

    100

    0,025

    100х70х50

    Панель

    0,003

    0,005

    0,005

    ATOS Q/ ATOS Q

    12M

    500

    0,124

    500х370х320

    Панель

    0,006

    0,016

    0,026

    350

    0,091

    350х260х260

    Панель

    0,005

    0,012

    0,018

    270

    0,064

    270х200х200

    Панель

    0,005

    0,009

    0,014

    170

    0,044

    170х130х130

    Панель

    0,004

    0,007

    0,009

    100

    0,029

    100x70x60

    Панель

    0,003

    0,006

    0,007

    ATOS Q 8M

    500

    0,152

    500х370х320

    Панель

    0,006

    0,016

    0,026

    350

    0,112

    350х260х260

    Панель

    0,005

    0,012

    0,018

    270

    0,078

    270х200х200

    Панель

    0,005

    0,009

    0,014

    170

    0,054

    170х130х130

    Панель

    0,004

    0,007

    0,009

    100

    0,035

    100x70x60

    Панель

    0,003

    0,006

    0,007

    Примечание:  - при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 85%

    Таблица 3 - систем

    Наименование характеристик

    Значения

    Расстояние до измеряемого объекта, мм

    от 490 до 530

    Время выполнения одного скана, с

    0,8

    Разрешающая способность камер, мегапикселей

    от 8 до 12

    Габаритные размеры сенсорной головки, не более, мм

    • •  длина,

    • •  ширина (в зависимости от держателя камер)

    • •  высота

    320 (240 для ATOS Q)

    550 (325 для ATOS Q)

    200 (90 для ATOS Q)

    Масса сенсорной головки, не более, кг

    14 (4 для ATOS Q)

    Передача изображений и управляющих сигналов

    Через интерфейс / Optical interface

    Диапазон рабочих напряжений, В Потребляемая мощность, В А

    от 100 до 240 от 200 до 600

    Лазерные указки:

    Мощность излучения, мВт, не более

    Длина волны, нм

    Класс безопасности в соответствии с ГОСТ IEC 60825-1-2013

    0,39

    650

    1

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, без конденсата, не более

    от +10 до +35

    85
