Номер по Госреестру СИ: 82240-21
82240-21 Счетчики-расходомеры ультразвуковые
(ULTRAMAG)
Назначение средства измерений:
Счетчики-расходомеры газа ультразвуковые ULTRAMAG (далее по тексту - расходомеры) предназначены для измерений прошедшего через расходомеры объёма природного газа по ГОСТ 5542-2014, попутного нефтяного газа по ПНСТ 360-2019, паровой фазы сжиженного углеводородного газа и других газов в рабочих условиях, измерений температуры, измерений давления и вычислений измеренного значения объема, приведенного к стандартным условиям.

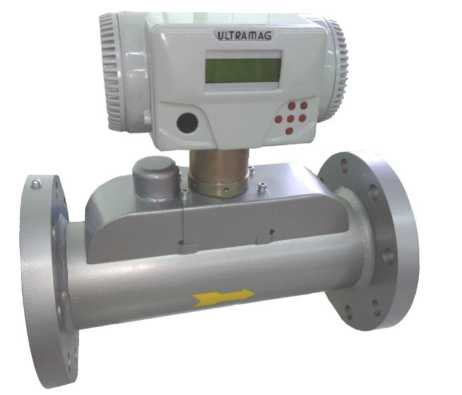

Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 4
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 5
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 6
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 7
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 8
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 9
Внешний вид.
Счетчики-расходомеры ультразвуковые
Рисунок № 10
Общие сведения
Дата публикации - 21.07.2021
Срок свидетельства - 16.07.2026
Номер записи - 183498
ID в реестре СИ - 1391280
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
G40, G250, G25, G160, G16, G100, G10, -M-1A-PTZ-50G40-1:200-2-1A-Л, -, "Ultramag"M-4T-PTZ-150-G650-1:160, "Ultramag"M-4T-PTZ-150-G1000-1:200, "Ultramag"M-3T-PTZ-80-G160-1:160, "Ultramag"M-1A-Z-80-G160-1:200-2-л, "Ultramag"M-1A-PTZ-80-G160-1:400-2-1А-л, "Ultramag"M-1A-PTZ-80-G100-1:200-2-1А-П, "Ultramag"M-1A-PTZ-80-G100-1:200-1-1А-П, "Ultramag"M-1A-PTZ-100-G400-1:200, "Ultramag"M-1A-HNZ-50-G-40-1:200, "ULTRAMAG" Б-1А-PTZ-50-G65-1/400-1-1,6A-Л, "ULTRAMAG" 80-G100-PTZ-1/250-1A,
Производитель
Изготовитель - Общество с ограниченной ответственностью Энгельсское приборостроительное объединение "Сигнал" (ООО ЭПО "Сигнал")
Страна - РОССИЯ
Населенный пункт - г. Энгельс-19, Саратовская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 3005
Выдано извещений - 9
Кол-во периодических поверок - 425
Кол-во средств измерений - 565
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Счетчики-расходомеры ультразвуковые (ULTRAMAG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Энгельсское приборостроительное объединение "Сигнал" (ООО ЭПО "Сигнал")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73753-19 14.01.2029 |
Счетчики газа с термокомпенсатором, СГБТ "Сигма" Общество с ограниченной ответственностью Энгельсское приборостроительное объединение "Сигнал" (ООО ЭПО "Сигнал") (РОССИЯ г. Энгельс-19, Саратовская обл.) |
ОТ МП |
6 лет |
|
82240-21 16.07.2026 |
Счетчики-расходомеры ультразвуковые, ULTRAMAG Общество с ограниченной ответственностью Энгельсское приборостроительное объединение "Сигнал" (ООО ЭПО "Сигнал") (РОССИЯ г. Энгельс-19, Саратовская обл.) |
ОТ МП |
2 года |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Счетчики-расходомеры ультразвуковые (ULTRAMAG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЭПО " СИГНАЛ " (311) | 2471 | 128 | 2437 | 34 | 0 | 2471 | 2437 | 34 | ||
| ООО "КИП-КОНТРОЛЬ" (RA.RU.311353) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 95 | 40 | 85 | 10 | 1 | 93 | 84 | 9 | |
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 9 | 0 | 9 | 1 | 8 | 0 | 8 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "КАЛУГАГАЗТЕХЦЕНТР" (RA.RU.312391) | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 4 | 3 | 0 | 4 | 0 | 1 | 0 | 1 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТЭКО-ПРЕМАГАЗ" (RA.RU.311869) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ГПС - НН" (РОСС RU.0001.310165) | 6 | 3 | 1 | 5 | 0 | 3 | 1 | 2 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 27 | 11 | 0 | 27 | 0 | 19 | 0 | 19 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "УЧЕТ33" (RA.RU.312274) | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ЦСМ" (RA.RU.312904) | 3 | 2 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "ЭРИС" (RA.RU.310699) | 9 | 2 | 0 | 9 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ГАЗПРОМ ТРАНСГАЗ ТОМСК" (RA.RU.310626) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 7 | 2 | 0 | 7 | 0 | 0 | 0 | 0 | |
| ООО "ГАЗПРОМ МЕЖРЕГИОНГАЗ СЕВЕР" (RA.RU.311617) | 10 | 1 | 0 | 10 | 0 | 8 | 0 | 8 | ||
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ПЕРМЬ" (РОСС RU.0001.310272) | 11 | 4 | 0 | 11 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 7 | 6 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ООО "СТЕК" (RA.RU.312080) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЭТАЛОН СТАНДАРТ" (RA.RU.312408) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 10 | 1 | 9 | 1 | 10 | 1 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ГАЗ ЮНИОН" (RA.RU.314183) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГАЗСЕРВИС" (РОСС RU.0001.310365) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "РТ КЛЕВЕР" (RA.RU.314350) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "СМЦ МЕРА" (RA.RU.314384) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 8 | 3 | 0 | 8 | 0 | 2 | 0 | 2 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" (RA.RU.314790) | 7 | 5 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 29 | 17 | 1 | 28 | 1 | 29 | 1 | 28 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 8 | 0 | 10 | 0 | 2 | 0 | 2 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ МОСКВА" (RA.RU.311721) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 33 | 12 | 4 | 29 | 0 | 33 | 4 | 29 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 23 | 14 | 0 | 23 | 1 | 23 | 0 | 23 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 22 | 11 | 0 | 22 | 3 | 22 | 0 | 22 | |
| ООО "СИБИРЬ ЭНЕРГОСЕРВИС" (RA.RU.312261) | 4 | 4 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 41 | 41 | 36 | 5 | 0 | 41 | 36 | 5 | |
| ООО "МСК" (RA.RU.312421) | 9 | 4 | 2 | 7 | 0 | 0 | 0 | 0 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 8 | 6 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ЭТАЛОН РЕГИОН СЕРВИС" (RA.RU.310469) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "РЦМ" (RA.RU.311637) | 12 | 4 | 1 | 11 | 0 | 11 | 1 | 10 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 27 | 12 | 0 | 27 | 0 | 22 | 0 | 22 | |
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 4 | 1 | 2 | 2 | 1 | 4 | 2 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 |
Стоимость поверки Счетчики-расходомеры ультразвуковые (ULTRAMAG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2902 | 11657 |
|
ФБУ Белгородский ЦСМ Белгородская область |
6124 | 11657 |
|
ФБУ НИЦ ПМ-Ростест Москва |
12500 | 11657 |
|
ФБУ НИЦ ПМ-Ростест Москва |
16000 | 11657 |
|
ФБУ Калининградский ЦСМ Калининградская область |
20000 | 11657 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее по тексту - ПО), которое встраивается в энергонезависимую память расходомера при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. конструкцией обеспечено отсутствие доступных пользователю программно-аппаратных интерфейсов связи и наличие механической защиты (пломба на крышке ИВБ).
Дополнительно ПО защищено паролем и ведет журнал событий.
ПО предназначено для сбора, обработки, вычислений, архивирования, отображения данных на дисплее об объёме, температуре, давлении прошедшего газа через расходомер.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СЯМИ. 00079-01 12 01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.1 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
83AA |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-16 |
Знак утверждения типа

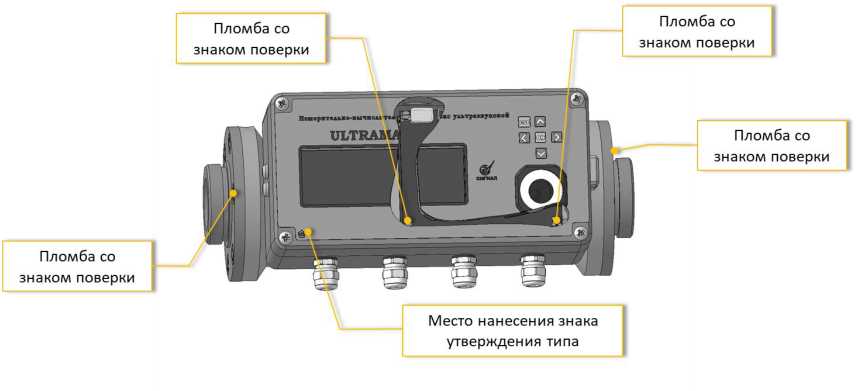

Знак утверждения типананосится на лицевую панель методом трафаретной печати и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «СЯМИ. 407229 - 722 РЭ «Счетчики-расходомеры ультразвуковые ULTRAMAG» (Раздел 2 «Описание и работа»)
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам ультразвуковым ULTRAMAGПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Принцип действия расходомеров при измерении расхода (канал измерений расхода) основан на зависимости времени прохождения ультразвукового сигнала по и против течения измеряемой среды. Учитывая разницу времени между прохождением ультразвукового сигнала между врезанными в корпус пьезо-электроакустическими преобразователями (далее по тексту - ПЭП).
Принцип действия расходомеров при измерении температуры, канал измерений температуры (далее по тексту - КТ) основан на изменении электрического сопротивления чувствительного элемента пропорционально температуре измеряемой среды. После чего электрический сигнал поступает в измерительно-вычислительный блок (далее по тексту - ИВБ)
Принцип действия расходомеров при измерении давления, канал измерения давления (далее по тексту - КД), основан на деформации мембраны тензопреобразователя. Деформация мембраны приводит к изменению сопротивления тензорезисторов и разбалансу мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы поступает в ИВБ.
Конструктивно расходомеры состоят из корпуса, с встроенными в него ПЭП, преобразователем температуры (КТ), встроенным или выносным преобразователем давления* (КД), ИВБ с жидкокристаллическим дисплеем, выполняющего роль вычислителя и встроенного модуля связи (далее по тексту - МС). В качестве преобразователей температуры (КТ) в расходомерах используются Датчики температуры ТСПТ, ТСМТ (Регистрационный номер в Федеральном Информационном Фонде по обеспечению единства измерений № 75208-19). В качестве преобразователей давления (КД) в расходомерах используются Модули давления МИДА-МА-97, производимых Промышленной группой «Микроэлектронные датчики» (ПГ «МИДА»), Россия или Преобразователи давление РА, РИ производимых Обществом с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»), Россия.
*Примечание - По заказу расходомеры могут выпускаться без преобразователей давления. В этом случае приведение измеренного объема газа к стандартным условиям производится с использованием подстановочных значений давления. В случае заказа UMG без каналов давления и температуры приведение к стандартным условиям не выполняется.
В зависимости от исполнения расходомеры могут быть выполнены с аксиальным или тангенциальным расположением ПЭП.
Расходомеры поддерживают следующие выходные сигналы:
-RS-232/RS-485;
-Bluetooth/NFC;
-GSM/GPRS/CSD -LORA/NBIOT.
Расходомеры соответствуют требованиям ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».
Пример условного обозначения расходомеров:
|
ULTRAMAG |
- М |
-2 T | |
|
Вариант исполнения корпуса ИВБ | |||
|
Б - базовый вариант |
Б | ||
|
М - модернизированный вариант |
М | ||
|
Тип расположения датчиков | |||
|
Т-тангенциальное: 2-х лучевой |
2 |
Т | |
|
3-х лучевой |
3 |
Т | |
|
4-х лучевой |
4 |
Т | |
|
6-ти лучевой |
6 |
Т | |
|
А-аксиальное: 1-но лучевой |
1 |
А | |
- PTZ
-100
- G1000
- 1:400
-1
-1,6
-Л
-R
PTZ
TZ
Z
Каналы измерения
PTZ: давление, температура, расход TZ: температура и расход
Z: расход
|
Диаметр условного прохода | |
|
DN 32 |
32 |
|
DN 40 |
40 |
|
DN 50 |
50 |
|
DN 80 |
80 |
|
DN 100 |
100 |
|
DN 150 |
150 |
|
DN 200 |
200 |
|
DN 250 |
250 |
|
DN 300 |
300 |
Номинальный расход1
|
G10 |
G10 |
|
G16 |
G16 |
|
G25 |
G25 |
|
G40 |
G40 |
|
G65 |
G65 |
|
G100 |
G100 |
|
G160 |
G160 |
|
G250 |
G250 |
|
G400 |
G400 |
|
G650 |
G650 |
|
G1000 |
G1000 |
|
G1600 |
G1600 |
|
G2500 |
G2500 |
|
G4000 |
G4000 |
|
G6500 |
G6500 |
Динамический диапазон
1:100
1:160
1:200
1:250
1:320
1:400
1:450
1:500
1:100
1:160
1:200
1:250
1:320
1:400
1:450
1:500
Класс точности 0,5 %2 0,75 %2 1 % 1,5 %
2 %
0,5
0,75
1
1,5
2
Верхний предел измерения канала давления3)
|
0,16 |
0,16 |
|
0,25 |
0,25 |
|
0,4 |
0,4 |
|
0,6 |
0,6 |
|
1,0 |
1,0 |
|
1,6 |
1,6 |
|
2,5 |
2,5 |
|
4,0 |
4,0 |
|
6,0 |
6,0 |
|
6,3 |
6,3 |
|
10,0 |
10,1 |
|
Тип преобразователя давления | |
|
Абсолютный | |
|
Избыточный | |
|
Направление потока газа | |
|
Слева-направо | |
|
Справа-налево |
А
И
Реверсивный
R
П р и м е ч а н и е:
-
1 - Номинальный расход составляет 60% от максимального расхода Qmax;
-
2 - Для расходомеров без коррекции по давлению и температуре
-
3 - См. таблицу 2
Внешний вид расходомеров приведен на рисунках 1-4, нанесения знака утверждения типа приведены на рисунках 5-8.
схема пломбирования, место
Рисунок 1 - Внешний вид расходомера с базовым ИВБ, резьбовым соединением и аксиальным расположением ПЭП
Рисунок 2 - Внешний вид расходомера с базовым ИВБ, фланцевым соединением и
аксиальным расположением ПЭП
Рисунок 3 - Внешний вид расходомера с модернизированным ИВБ, фланцевым соединением и аксиальным расположением ПЭП
Рисунок 4 - Внешний вид расходомера с модернизированным ИВБ, фланцевым соединением и тангенциальным расположением ПЭП
ULTRAM
Пломба co
знаком поверки
Место нанесения знака утверждения типа
Пломба со знаком поверки
Пломба со знаком поверки
Пломба со знаком поверки
Рисунок 5 - Схема пломбирования и место нанесения знака утверждения типа расходомера с базовым ИВБ, резьбовым соединением и аксиальным расположением ПЭП
Пломба со знаком поверки
Пломба со знаком поверки
Место нанесения знака утверждения типа
Рисунок 6 - Схема пломбирования и место нанесения знака утверждения типа расходомера с базовым ИВБ, фланцевым соединением и аксиальным расположением ПЭП
Пломба со знаком поверки
Пломба со знаком поверки
Пломба со знаком поверки
Место нанесения знака утверждения типа
Пломба со знаком поверки
Пломба со знаком поверки
Рисунок 7 - Схема пломбирования и место нанесения знака утверждения типа расходомера с модернизированным ИВБ, фланцевым соединением и аксиальным расположением ПЭП
Пломба со знаком поверки
Место нанесения знака утверждения типа
Пломба со знаком поверки
Пломба со знаком поверки *

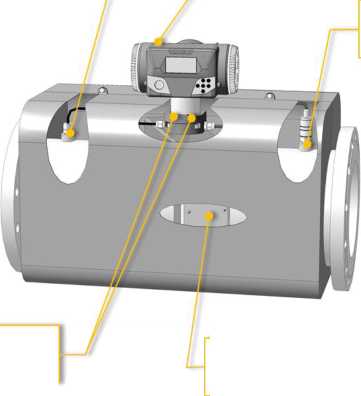

Рисунок 8 - Схема пломбирования и место нанесения знака утверждения типа расходомера с модернизированным ИВБ, фланцевым соединением и тангенциальным расположением ПЭП
Пломба со знаком поверки
Пломба со знаком поверки
Пломба со знаком поверки *
Знак поверки наносится в виде навесной пломбы, ограничивающей доступ к узлу настройки расходомера. Заводские/серийные номера наносятся на шильдик расходомера методом лазерной гравировки.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик-расходомер ультразвуковой ULTRAMAG |
- |
1 шт. |
|
Сервисная программа «ЕСП» |
СЯМИ. 00048-01 12 01 |
1 экз. |
|
Паспорт* |
СЯМИ.407229-722 ПС |
1 экз. |
|
Руководство по эксплуатации |
СЯМИ.407229-722 РЭ |
1 экз. |
|
Руководство оператора* |
СЯМИ.407229-722 РО |
1 экз. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Методика поверки* |
МП-ИНС-31/10-2020 |
1 экз. |
|
Встроенный Bluetooth -модуль** |
- |
1 шт. |
|
Встроенный модуль связи GSM/GPRS** |
- |
1 шт. |
|
Оптическая головка** |
623-СБ7 СП |
1 шт. |
|
П р и м е ч а н и е: * допускается поставлять 1 экземпляр на партию ** по заказу | ||
Основные метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диаметр условного прохода, мм - аксиальным расположением ПЭП |
от 32 до 150 |
|
- тангенциальным расположением ПЭП |
от 50 до 300 |
|
Диапазон измерений объемного расхода, м3/ч - аксиальным расположением ПЭП |
от 0,05 до 650,001) |
|
- тангенциальным расположением ПЭП |
от 0,1 до 6500,001) |
|
Порог чувствительности, м3/ч, не более |
0,33Qmin |
|
Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: - вариант 1 в диапазоне расходов от Qmin до 0,05Qmax |
±1,7 |
|
в диапазоне расходов от 0,05Qmax до Qmax |
±0,75 |
|
- вариант 2 в диапазоне расходов от Qmin до 0,05Qmax |
±2 |
|
в диапазоне расходов от 0,05Qmax до Qmax |
±1 |
|
- вариант 3 в диапазоне расходов от Qmin до 0,05Qmax |
±1,2 |
|
в диапазоне расходов от 0,05Qmax до Qmax |
±0,75 |
|
- вариант 4 после калибровки на высоком давлении в диапазоне расходов от Qmin. до 0,05Qmax. |
±0,7 |
|
в диапазоне расходов от 0,05Qmax. до Qmax. |
±0,5 (0,3)2) |
|
Диапазон измерений давления, МПа: -абсолютного |
от 0,09 до 10,12) |
|
-избыточного |
от 0 до 102) |
|
Пределы допускаемой относительной погрешности измерений |
±0,4 |
|
давления, % | |
|
Диапазон измерений температуры, оС |
от -40 до +60 |
|
Пределы допускаемой относительной погрешности измерений |
±0,1 |
|
температуры, % | |
|
Пределы допускаемой относительной погрешности вычисления |
±0,05 |
|
объема газа, приведенного к стандартным условиям, % | |
|
П р и м е ч а н и е: и - указан общий диапазон, значения могут отличаться в зависимости от типоразмера | |
|
счетчиков и диапазона измерения; 2) - по специальному заказу. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальное рабочее давление, МПа, не более |
1,6 |
|
Потеря давления при расходе Qmax1), Па, не более - аксиальным расположением ПЭП |
720 |
|
- тангенциальным расположением ПЭП |
1500 |
|
Цена деления младшего разряда отсчётного устройства, м3 |
0,01 |
|
Емкость отсчётного устройства, м3 |
999999999,99 |
|
Цена импульса, имп/м3 |
1; 0,1; 0,01 |
|
Параметры электропитания от литиевых батарей, В |
от 3,0 до 3,9 |
|
Потребляемая мощность, мВт, не более |
3 |
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия измерений:
|
от -40 до +60 от 84 до 106,7 до 95, без конденсации |
|
Габаритные размеры ДхШхВ, мм, не более: |
1000х500х700 |
|
Масса, кг, не более |
500 |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет, не менее |
15 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты |
1ExibIIBT4GbX 1ExibIIBT3GbX |
|
П р и м е ч а н и е: и - потеря давления указаны при испытаниях на воздухе плотностью 1,2 кг/м3 при следующих условиях: атмосферное давление -760 мм рт.ст., относительная влажность - 40 %, температура измеряемой среды - 20 °С. | |
