Номер по Госреестру СИ: 82213-21
82213-21 Вакуумметры ёмкостные
( )
Назначение средства измерений:
Вакуумметры ёмкостные предназначены для измерений абсолютного давления негорючих газов.
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 1
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 2
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 3
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 4
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 5
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 6
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 7
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 8
Внешний вид.
Вакуумметры ёмкостные
Рисунок № 9
Программное обеспечение
Вакуумметры ёмкостные оснащены встроенным ПО, обеспечивающим сбор, обработку, отображение данных на дисплее.
Встроенное программное обеспечение не оказывает влияния на метрологические характеристики вакуумметров и служит для просмотра результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1.1 - Идентификационные данные встроенного программного обеспечения
вакуумметра ёмкостного модификации VSK 3000
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО:
|
Firmware |
Номер версии (идентификационный номер) ПО:
|
не ниже V 2.1 не ниже V 2.0 не ниже V 1.06 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) |
CRC 32 |
Таблица 1.2 - Идентификационные данные встроенного программного обеспечения вакуумметра ёмкостного модификации VACUU VIEW
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО:
|
Hardware Firmware |
Номер версии (идентификационный номер) ПО:
|
не ниже V F.01 не ниже V 2.1 не ниже V 1.06 не ниже V 2.0 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) |
CRC 32 |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО:
|
- |
Номер версии (идентификационный номер) ПО:
|
не ниже V 1.00 не ниже V 1.00 не ниже V 1.00 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) |
CRC 32 |
Таблица 1.4 - Идентификационные данные встроенного программного обеспечения
вакуумметра ёмкостного модификации VACUU SELECT Sensor
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО:
|
- |
Номер версии (идентификационный номер) ПО:
|
не ниже V 1.02 не ниже V 1.02 не ниже V 1.02 |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации, а также на маркировочной табличке, расположенной на задней панели корпуса, методом диффузионной фотохимии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены:
-
- в разделе 3 "Вакуумметр VSK 3000" Руководства по эксплуатации "Вакуумметры тепловые VSP 3000. Вакуумметры ёмкостные VSK 3000".
-
- в разделе 3 "Описание изделия" Руководства по эксплуатации " VACUU SELECT Sensor";
-
- в разделе 5 "Эксплуатация" Руководства по эксплуатации "Вакуумметр тепловой VACUU VIEW extended. Вакуумметр ёмкостной VACUU VIEW";
-
- в разделе 5 "Эксплуатация" Руководства по эксплуатации "Вакуумметр ёмкостной DVR 3pro";
-
- в разделе 5 "Эксплуатация" Руководства по эксплуатации "Вакуумметр ёмкостной DVR 2pro";
-
- в разделе "Использование и функционирование " Руководства по эксплуатации "Вакуумметр ёмкостной DVR 3".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам ёмкостным
Принцип действия вакуумметров ёмкостных основан на зависимости между измеряемым давлением и изменением электрической ёмкости, вызванным упругой деформацией чувствительного элемента. В качестве чувствительного элемента вакуумметров ёмкостных применяется алюмооксидная керамическая диафрагма. При изменении электрической ёмкости возникает аналоговый выходной сигнал, пропорциональный абсолютному давлению. Аналоговый выходной сигнал преобразуется в цифровой выходной сигнал, который отображается на встроенном жидкокристаллическом дисплее или передаётся по шине VACUU^BUS от вакуумметров ёмкостных к контроллерам CVC 3000 или VACUU SELECT, или дисплейному блоку DCP 3000, где он обрабатывается и отражается на дисплее.
Конструктивно вакуумметры ёмкостные выполнены в едином корпусе, в который встроены датчик ёмкостной измерительный и электроника.
Вакуумметры ёмкостные выпускаются в шести модификациях: DVR 2pro, DVR 3, DVR 3pro, VSK 3000, VACUU VIEW и VACUU SELECT Sensor. Вакуумметры ёмкостные модификации VACUU SELECT Sensor выпускаются в двух исполнениях: с напускным клапаном и без напускного клапана.
У вакуумметров ёмкостных модификаций DVR 2pro, DVR 3 и DVR 3pro информация об измеренных значениях абсолютного давления отображается на встроенном жидкокристаллическом дисплее, управление работой осуществляется с помощью расположенной на них клавиатуре. С вакуумметрами ёмкостными модификаций VSK 3000, VACUU VIEW и VACUU SELECT Sensor могут применяться контроллеры CVC 3000 и VACUU SELECT, или дисплейный блок DCP 3000. Управление работой в этом случае осуществляется с помощью контроллера или дисплейного блока. У вакуумметров ёмкостных модификации VACUU VIEW информация об измеренных значениях абсолютного давления может отображаться на встроенном жидкокристаллическом дисплее, в этом случае управление работой осуществляется с помощью расположенной на них клавиатуре.
Нанесение знака поверки на вакуумметры ёмкостные не предусмотрено.
Информация о типе, заводском номере, годе выпуска и изготовителе, однозначно идентифицирующая каждый экземпляр средства измерений, указывается на маркировочной табличке, расположенной на задней панели корпуса вакуумметра.
Общий вид вакуумметров ёмкостных представлен на рисунках с 1 по 6. Общий вид контроллеров CVC 3000 и VACUU SELECT и дисплейного блока DCP 3000 представлен на рисунках с 7 по 9.
Рисунок 1 - Общий вид вакуумметра ёмкостного модификации VSK 3000
Рисунок 2 - Общий вид вакуумметра ёмкостного модификации VACUU VIEW
Рисунок 3 - Общий вид вакуумметра ёмкостного модификации DVR 2pro
Рисунок 4 - Общий вид вакуумметра ёмкостного модификации DVR 3
Рисунок 5 - Общий вид вакуумметра ёмкостного модификации DVR 3pro
Рисунок 6 - Общий вид вакуумметра ёмкостного модификации VACUU SELECT Sensor
Рисунок 7 - Общий вид контроллера CVC 3000
Рисунок 8 - Общий вид дисплейного блока DCP 3000

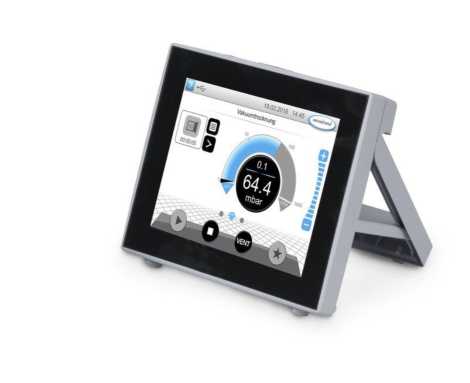

Рисунок 9 - Общий вид контроллера VACUU SELECT
Пломбирование вакуумметров ёмкостных не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Вакуумметр ёмкостной |
DVR 2pro, DVR 3, DVR 3pro, VACUU VIEW, VSK 3000 или VACUU SELECT Sensor |
1 шт. (в зависимости от заказа) |
Дисплейный блок и/или контроллер |
DCP 3000 CVC 3000 или VACUU SELECT |
по заказу (для вакуумметров VACUU VIEW, VSK 3000 или VACUU SELECT Sensor) |
Штуцер с внешней резьбой |
- |
1 шт. |
Шина VACUU<BUS |
по заказу (для вакуумметров VACUU VIEW, VSK 3000 или VACUU SELECT Sensor) | |
Блок питания (для вакуумметров VACUU VIEW) |
1 шт. | |
Блок питания (для дисплейного блока DCP 3000 или контроллеров CVC 3000 или VACUU SELECT) |
- |
по заказу (для вакуумметров VACUU VIEW, VSK 3000 или VACUU SELECT Sensor) |
Батарея напряжением 9 В (для вакуумметров ёмкостных DVR 3, DVR 2pro или DVR 3pro) |
1 шт. | |
Руководство по эксплуатации |
- |
1 экз. |
Метрологические характеристики вакуумметров ёмкостных приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений абсолютного давления, гПа
|
от 0,1 до 1100 от 0,1 до 1060 от 1 до 1060 от 0,1 до 1060 |
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа |
±1 |
Предельное допускаемое избыточное давление (перегрузка), гПа |
1500 |
Основные технические характеристики вакуумметров ёмкостных приведены в таблицах 3.1 - 3.4.
VSK 3000
Наименование характеристики |
Значение | ||
VSK 3000 в комплекте с дисплейным блоком DCP 3000 |
VSK 3000 в комплекте с контроллером CVC 3000 |
VSK 3000 в комплекте с контроллером VACUU SELECT | |
Электрическое питание через сетевой адаптер: - напряжение постоянного тока, В, |
24 |
24 |
24 |
не более - максимальный ток, А, не более |
1,25 |
1,25 |
1,25 |
Потребляемая мощность, Вт, не | |||
более |
5,4 |
5,4 |
4,0 |
Габаритные размеры, мм, не более: - вакуумметра ёмкостного с малым | |||
фланцем - вакуумметра ёмкостного с |
60x60 |
60x60 |
60x60 |
насадкой для шланга |
60x95 |
60x95 |
60x95 |
- вакуумметра ёмкостного с | |||
трубным соединением |
60x63 |
60x63 |
60x63 |
- дисплейного блока DCP 3000 |
144x124x114 |
- |
- |
- контроллера CVC 3000 |
- |
144x124x115 |
- |
- контроллера VACUU SELECT |
- |
- |
152x127x41 |
Масса, кг, не более:
|
0,185 |
0,185 |
0,185 |
насадкой для шланга |
0,180 |
0,180 |
0,180 |
- вакуумметра ёмкостного с | |||
трубным соединением |
0,178 |
0,178 |
0,178 |
- дисплейного блока DCP 3000 |
0,440 |
- |
- |
- контроллера CVC 3000 |
- |
0,570 |
- |
- контроллера VACUU SELECT |
- |
- |
0,590 |
Условия эксплуатации: - температура окружающей среды, | |||
ОС |
от +10 до +40 | ||
- относительная влажность, % |
от 30 до 85 | ||
- атмосферное давление, кПа |
от 84 до 106,7 |
VACUU VIEW
Наименование характеристики |
Значение | |||
VACUU VIEW |
VACUU VIEW в комплекте с дисплейным блоком DCP 3000 |
VACUU VIEW в комплекте с контроллером CVC 3000 |
VACUU VIEW в комплекте с контроллером VACUU blELECT | |
Электрическое питание через сетевой адаптер: - напряжение постоянного тока, В, не более |
24 |
24 |
24 |
24 |
- максимальный ток, А, не более |
1,25 |
1,25 |
1,25 |
1,25 |
Потребляемая мощность, Вт, не более |
4,0 |
4,0 |
4,0 |
4,0 |
Габаритные размеры, мм, не более: - вакуумметра ёмкостного |
103x62x50 |
103x62x50 |
103x60x50 |
103x60x50 |
- дисплейного блока DCP 3000 |
144x124x114 | |||
- контроллера CVC 3000 |
- |
- |
144x124x115 |
- |
- контроллера VACUU SELECT |
152x127x41 | |||
Масса, кг, не более: - вакуумметра ёмкостного |
0,190 |
0,190 |
0,190 |
0,190 |
- дисплейного блока DCP 3000 |
- |
0,440 |
- |
- |
- контроллера CVC 3000 |
0,570 | |||
- контроллера VACUU SELECT |
0,590 | |||
Условия эксплуатации:
|
от +10 до +40 от 30 до 85 от 84 до 106,7 |
Таблица 3.3 - Основные технические характеристики вакуумметров ёмкостных модификаций:
DVR 2pro, DVR 3, |
)VR 3pro | ||
Наименование характеристики |
Значение | ||
модификации DVR 2pro |
модификации DVR 3 |
модификации DVR 3pro | |
1 |
2 |
3 |
4 |
Электрическое питание -батарея:
|
9 1,2 |
9 1,2 |
9 1,2 |
Габаритные размеры, мм, не более: |
115х115х90 |
116 x 116 x 36 |
117 x 117 x 36 |
1 |
2 |
3 |
4 |
Масса, кг, не более: |
0,40 |
0,43 |
0,35 |
Условия эксплуатации:
|
от +10 до +40 от 30 до 85 от 84 до 106,7 |
Таблица 3.4 - Основные технические характеристики вакуумметров ёмкостных модификации
VACUU SELECT Sensor
Наименование характеристики |
Значение | ||
VACUU SELECT Sensor в комплекте с дисплейным блоком DCP 3000 |
VACUU SELECT Sensor в комплекте с контроллером CVC 3000 |
VACUU SELECT Sensor в комплекте с контроллером VACUU SELECT | |
Электрическое питание через сетевой адаптер: - напряжение постоянного тока, В, не более |
24 |
24 |
24 |
Потребляемая мощность, Вт, не более: - для вакуумметров с напускным клапаном |
1,2 |
1,2 |
1,2 |
- для вакуумметров без напускного клапана |
0,2 |
0,2 |
0,2 |
Габаритные размеры, мм, не более: - вакуумметра ёмкостного с малым фланцем |
77x53x81 |
77x53x81 |
77x53x81 |
- вакуумметра ёмкостного с насадкой для шланга |
100x53x81 |
100x53x81 |
100x53x81 |
- вакуумметра ёмкостного с трубным соединением |
67x53x81 |
67x53x81 |
67x53x81 |
- дисплейного блока DCP 3000 |
144x124x114 |
- |
- |
- контроллера CVC 3000 |
- |
144x124x115 |
- |
- контроллера VACUU SELECT |
- |
- |
152x127x41 |
Масса, кг, не более: - вакуумметра ёмкостного с малым фланцем |
0,155 |
0,155 |
0,155 |
- вакуумметра ёмкостного с насадкой для шланга |
0,147 |
0,147 |
0,147 |
- вакуумметра ёмкостного с трубным соединением - |
0,145 |
0,145 |
0,145 |
дисплейного блока DCP 3000 |
0,440 |
- |
- |
- контроллера CVC 3000 |
- |
0,570 |
- |
- контроллера VACUU SELECT |
- |
- |
0,590 |
Условия эксплуатации:
|
от +10 до +45 от 30 до 85 от 84 до 106,7 |
