Номер по Госреестру СИ: 81976-21
81976-21 Датчики вибрации
(VT9285)
Назначение средства измерений:
Датчики вибрации VT9285 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброускорения, СКЗ виброскорости, амплитудных значений виброускорения, виброскорости и размаха виброперемещения.
Внешний вид.
Датчики вибрации
Рисунок № 1
Общие сведения
Дата публикации - 20.07.2021
Срок свидетельства - 18.06.2026
Номер записи - 183375
ID в реестре СИ - 1391168
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VT9285H-156-390-00-03, VT9285H-156-180-00-21, VT9285H-155-880-00-01, VT9285H-155-1180-00-23, VT9285H-152-790-00-03, VT9285,
Производитель
Изготовитель - ShenYang Vibrotech Instruments Inc
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 260
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1059 от 2021.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики вибрации (VT9285)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81976-21 Датчики вибрации (VT9285) ShenYang Vibrotech Instruments Inc (КИТАЙ ) |
78471-20 Датчики абсолютной вибрации (ВИБРОБИТ AV100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 88 | 88 | 0 | 0 | 88 | 88 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 162 | 146 | 162 | 0 | 0 | 162 | 162 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Датчики абсолютной вибрации (ВИБРОБИТ AV100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков VT9285H состоит из встроенного ПО.
Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО на заводе-изготовителе и защищено от преднамеренных и непреднамеренных изменений ВПО паролем. Пользователь не имеет доступа к ПО, но может запрограммировать параметр и диапазон измерения датчика VT9285H из списка посредством коммуникатора с поддержкой протокола HART. ПО датчиков VT9285B и VT9285C отсутствует.
Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные встроенного ПО датчиков VT9285H
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
D933-1D9B |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0.2 |
|
Цифровой идентификатор ПО |
2034591 |
|
Другие идентификационные данные (если есть) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе: Руководство по эксплуатации S/SZK.01-2020 разделы: 2. Общее изложение, 6. Соединение, 12. Подключение к PLC/DCS или другим вторичным приборам.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации VT9285
Принцип действия датчиков вибрации VT9285 основан на генерации электрического сигнала, пропорционального параметру вибрации, воздействующему на датчики.
Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.
Датчики вибрации VT9285 выпускаются в следующих модификациях (исполнениях): VT9285B - предназначены для измерения параметров вибрации с 2-х проводным подключением; VT9285С - предназначены для измерения параметров вибрации с 3-х проводным подключением; VT9285H - предназначенные для измерения параметров вибрации с 2-х проводным подключением c программируемыми параметрами измерений по протоколу HART. Кроме того, датчики отличаются диапазоном измерения, рабочими условиями эксплуатации и конструктивными особенностями. Основной выходной сигнал - сила постоянного тока, унифицированный 4-20 мА. Дополнительный канал -сигнал переменного напряжения с коэффициентом преобразования 10,2 мВ/м^с’2 (100 мВ/g).
Датчики вибрации VT9285 конструктивно выполнены в виде моноблока с кабелем для внешних соединений. В зависимости от типа взрывозащиты кабели выполнены постоянно присоединенными или присоединяемые с помощью разъема, а также могут комплектоваться защитной крышкой, выполненной из металла.
Общий вид датчиков вибрации VT9285 представлен на рисунке 1, схема маркировки на рисунке 2.

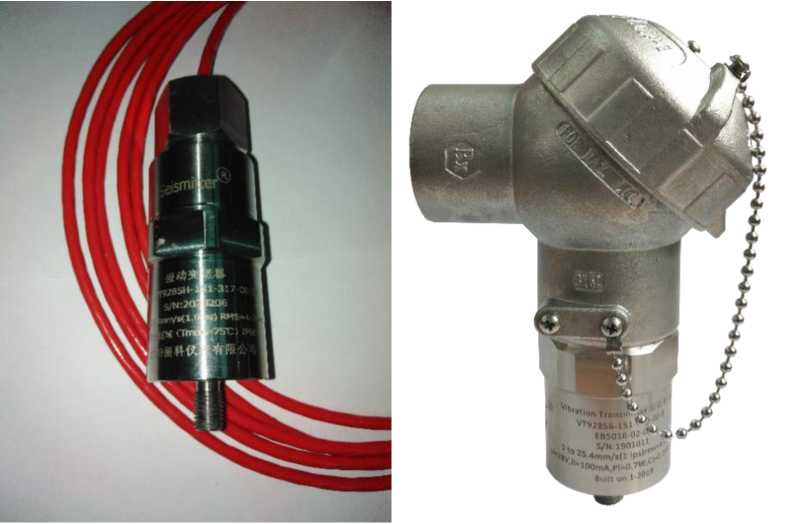

Рисунок 1 - Общий вид датчиков вибрации VT9285
Датчик вибрации VT9285X-AAA-BCD-EF-GH
Вид исполнения
G -Материал корпуса и защитной крышки
Н - Тип электрического интерфейса
Тип выходного сигнала
В - двухпроводное подключение
С - трехпроводное подключение
Н - двухпроводное подключение
с протоколом HART
Тип встроенного фильтра
Е - Фильтр высоких частот
F - Фильтр низких частот
Параметр и диапазон измерения
Виброскорость, амплитуда,мм/с, №№: 121 - 129;
Виброскорость, СКЗ, мм/с, №№: 151-159;
Виброускорение, амплитуда, д, №№ : 801 - 804;
Виброускорение, СКЗ, д, №№ : 831 - 834;
Виброперемещение, размах , мкм, №№: 101-107.
Конструктивные особенности корпуса датчика
В - Тип крепления датчика к объекту
С - Тип взрывозащиты
D - Тип электрического присоединения
Рисунок 2 - Схема маркировки датчиков вибрации VT9285
Пломбирование датчиков вибрации VT9285 не предусмотрено. Знак поверки наносится в свидетельство о поверке.
Таблица 2 - Метрологические характеристики датчиков VT9285
|
Наименование характеристики |
Значение |
|
Диапазоны измерений амплитудного значения виброскорости, мм/с |
от 0 до 10,0 от 0 до 12,7 от 0 до 16,0 от 0 до 20,0 от 0 до 25,4 от 0 до 32 от 0 до 50,0 от 0 до 75,0 от 0 до 125,0 |
|
Диапазоны измерений СКЗ виброскорости, мм/с |
от 0до 10,0 от 0 до 12,7 от 0 до 16,0 от 0 до 20,0 от 0 до 25,4 от 0 до 32 от 0 до 50,0 от 0 до 75,0 от 0 до 125,0 |
|
Диапазоны измерений амплитудного значения виброускорения, м/с2 |
от 0 до 9,8 от 0 до 19,6 от 0 до 29,4 от 0 до 49 |
|
Диапазоны измерений СКЗ виброускорения, м/с2 |
от 0 до 9,8 от 0 до 19,6 от 0 до 29,4 от 0 до 49 |
|
Диапазоны измерений размаха виброперемещения, мкм |
от 0 до 100 от 0 до 125 от 0 до 150 от 0 до 200 от 0 до 150 от 0 до 500 от 0 до 1000 |
|
Диапазон рабочих частот, Гц |
от 2 до 1500 |
|
Характеристики сигнала с выходом по постоянному току: Диапазон выходного сигнала силы постоянного тока, мА, |
от 4 до 20 |
|
Нелинейность амплитудной характеристики на базовой частоте 40 Гц, %, не более |
±3% |
|
Неравномерность частотной характеристики относительно базовой частоты, %, не более |
±5% |
|
Характеристики канала с выходом по переменному напряжению: Номинальный коэффициент преобразования, мВ/vrc-2 (мВ/g) |
10,2 (100) |
|
Отклонение действительного значения коэффициента преобразования от номинального значения на базовой частоте 40 Гц |
±5% |
|
Пределы допускаемой дополнительной относительной погрешности измерения параметров вибрации вызванной изменением температуры окружающего воздуха, % / °C |
±0,1% |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, ипит, В |
от 12 до 28 |
|
Ток потребления, мА, не более |
58 |
|
Максимальная нагрузка, Ом |
(ипит-12>50 |
|
Условия эксплуатации:
|
от -55 до +75 до 90 от 88 до 110 |
|
Габаритные размеры, без кабеля, без защитной крышки, мм, не более:
|
95 40 |
|
Масса, г, не более: с кабелем 3 м, интегрированного с датчиком VT9285B VT9285C VT9285H без кабеля, с разъемом для подключения VT9285B VT9285C VT9285H |
1000 1000 1000 800 800 800 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2014 |
1Ex d IIC T6 Gb X 0Ex ia IIC T4 Ga X |
