Номер по Госреестру СИ: 82009-21
82009-21 Счетчики тахометрические
(GROEN)
Назначение средства измерений:
Счетчики тахометрические GROEN (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01, воды в тепловых сетях и системах теплоснабжения по СанПиН 2.1.4.2496-09.

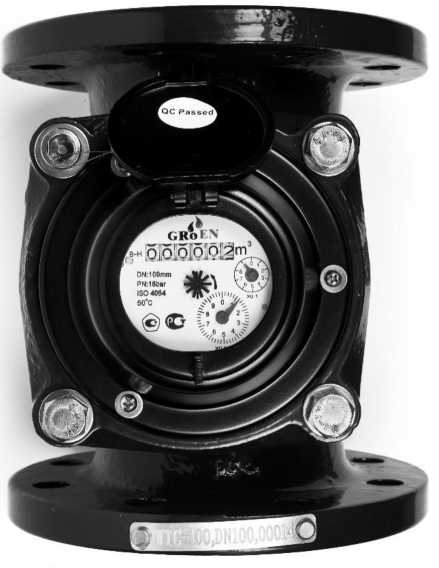

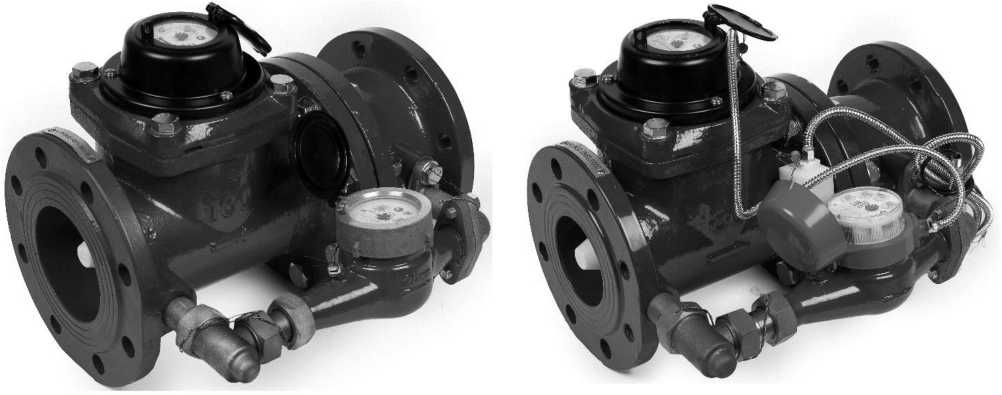

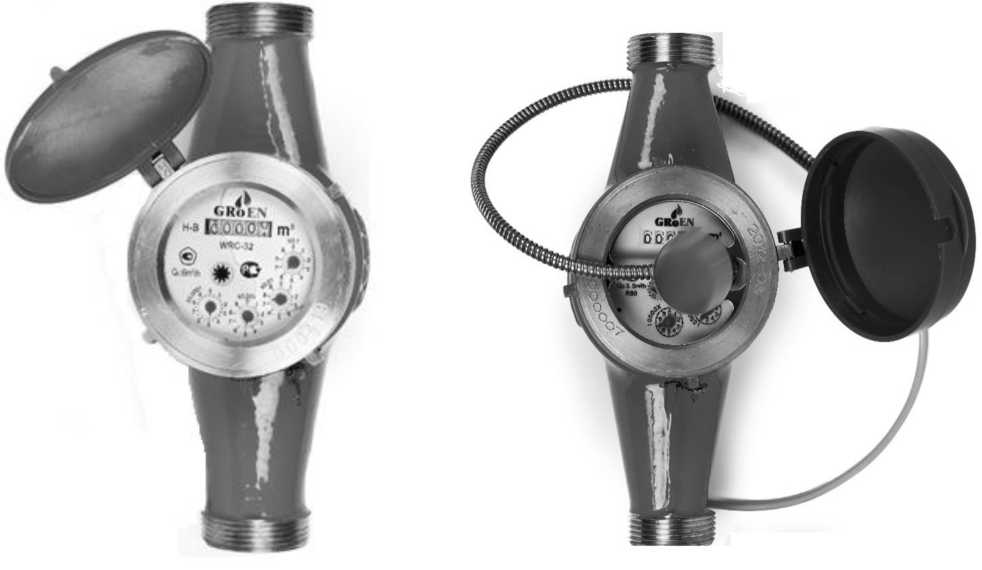

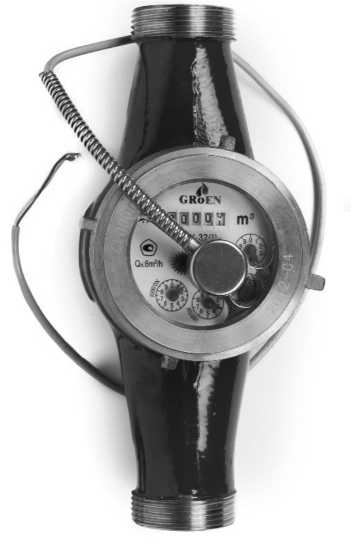

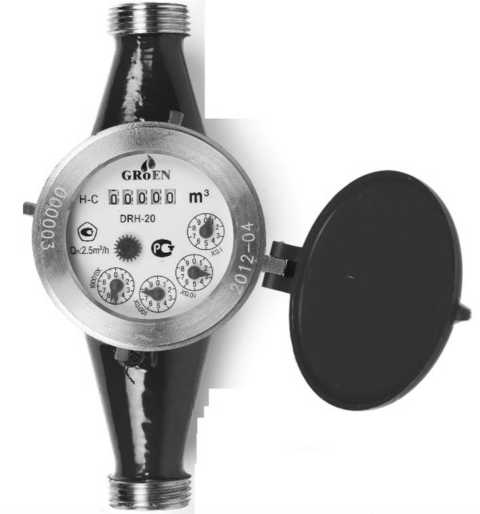

Внешний вид.
Счетчики тахометрические
Рисунок № 1

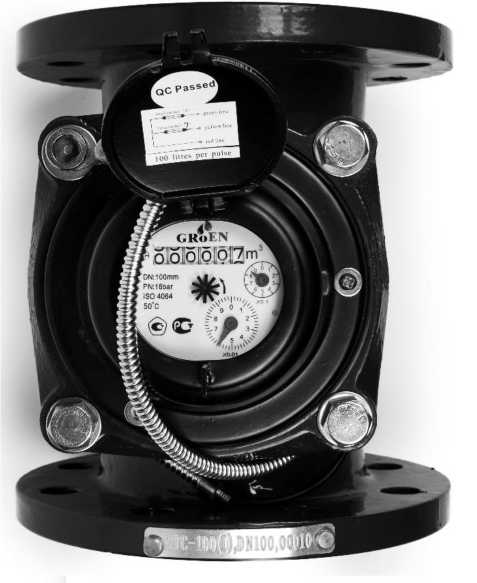

Внешний вид.
Счетчики тахометрические
Рисунок № 2

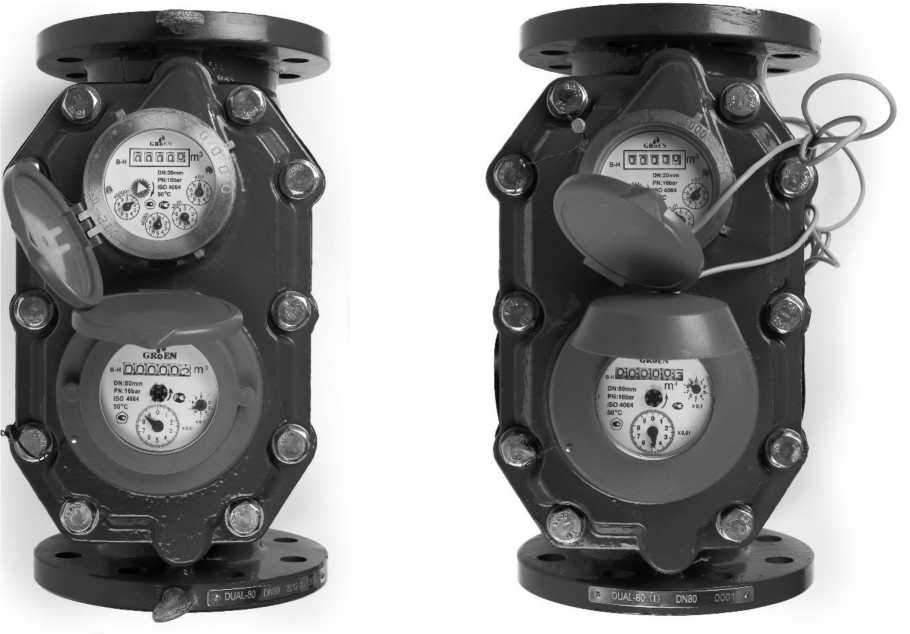

Внешний вид.
Счетчики тахометрические
Рисунок № 3
Внешний вид.
Счетчики тахометрические
Рисунок № 4
Внешний вид.
Счетчики тахометрические
Рисунок № 5
Внешний вид.
Счетчики тахометрические
Рисунок № 6
Внешний вид.
Счетчики тахометрические
Рисунок № 7
Внешний вид.
Счетчики тахометрические
Рисунок № 8
Внешний вид.
Счетчики тахометрические
Рисунок № 9
Внешний вид.
Счетчики тахометрические
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак поверки
Рисунок 6 - Схема пломбирования счетчиков модификаций WR
Знак утверждения типа
Знак поверки

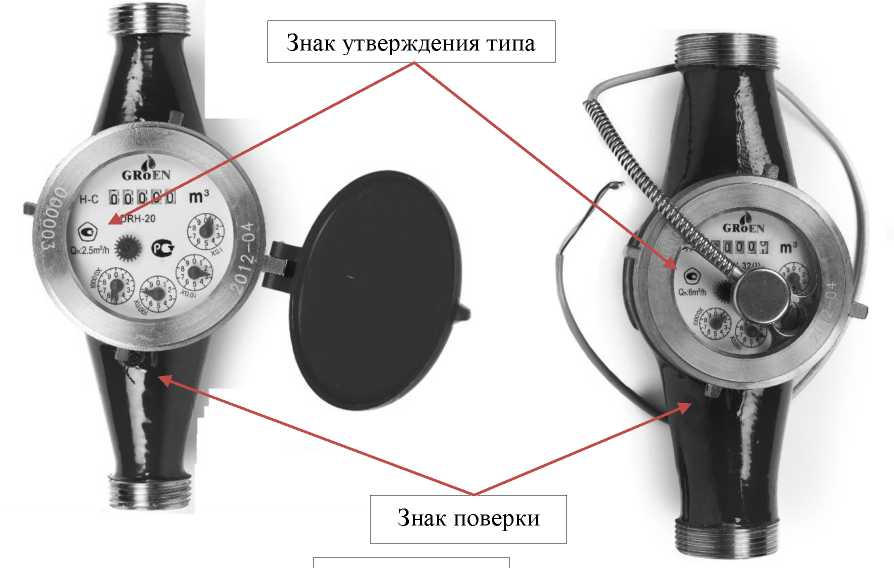

Рисунок 7 - Схема п.
Знак поярки чиков модификаций DR
GKoKN
^[QlOiQlQlQ^irr
QC Р»в4в0.
Знак утверждения типа

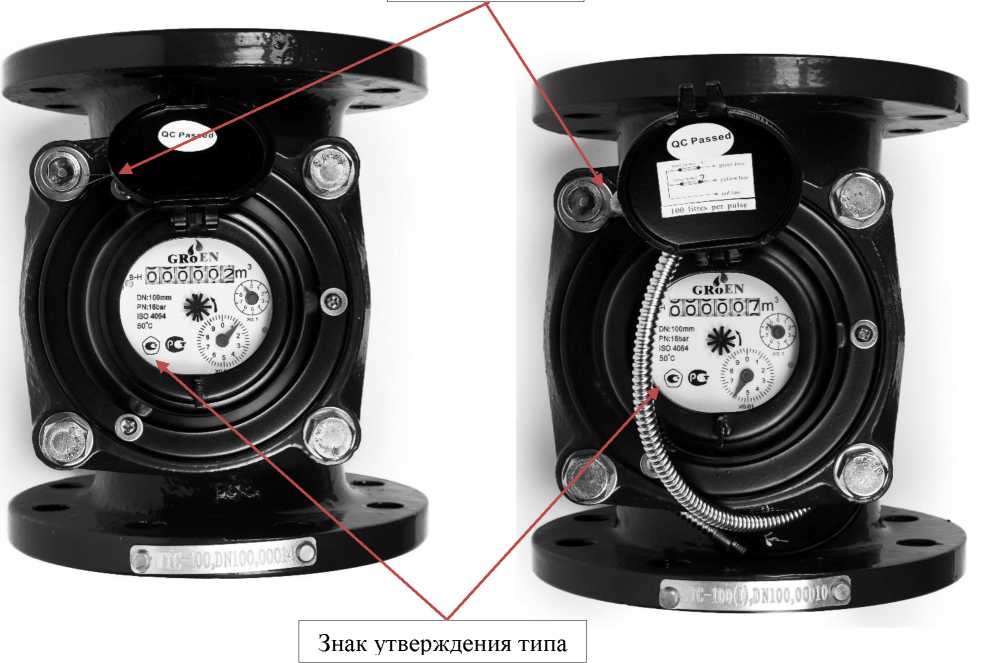

Рисунок 8 - Схема пломбирования счетчиков модификаций WT и WI
Знак поверки
Знак утверждения типа

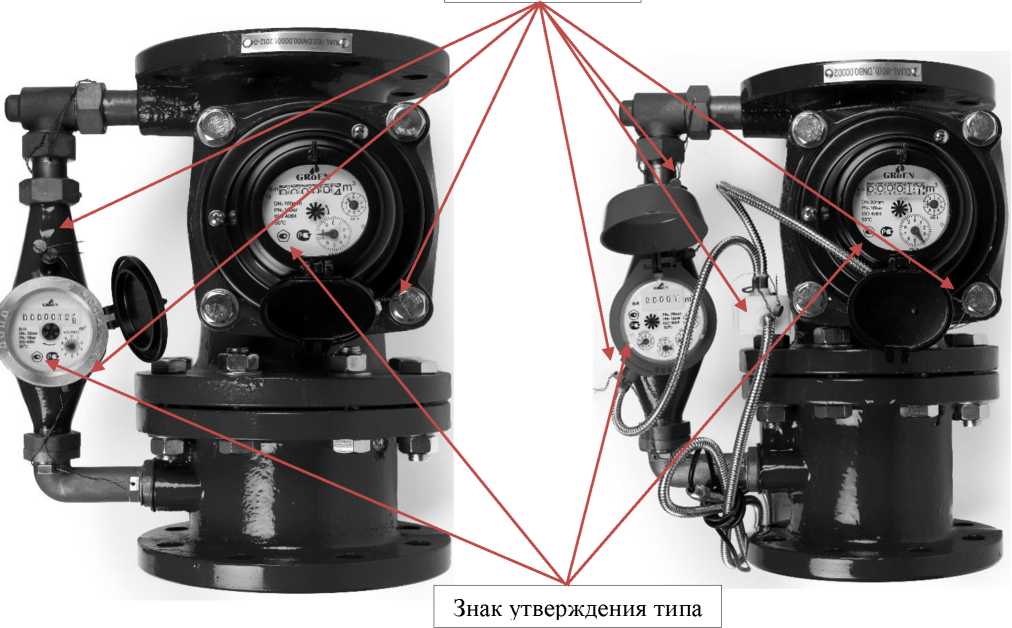

Рисунок 9 - Схема пломбирования счетчиков модификаций Dual
ж |
** |
J ■ |
Знак поверки
Знак утверждения типа

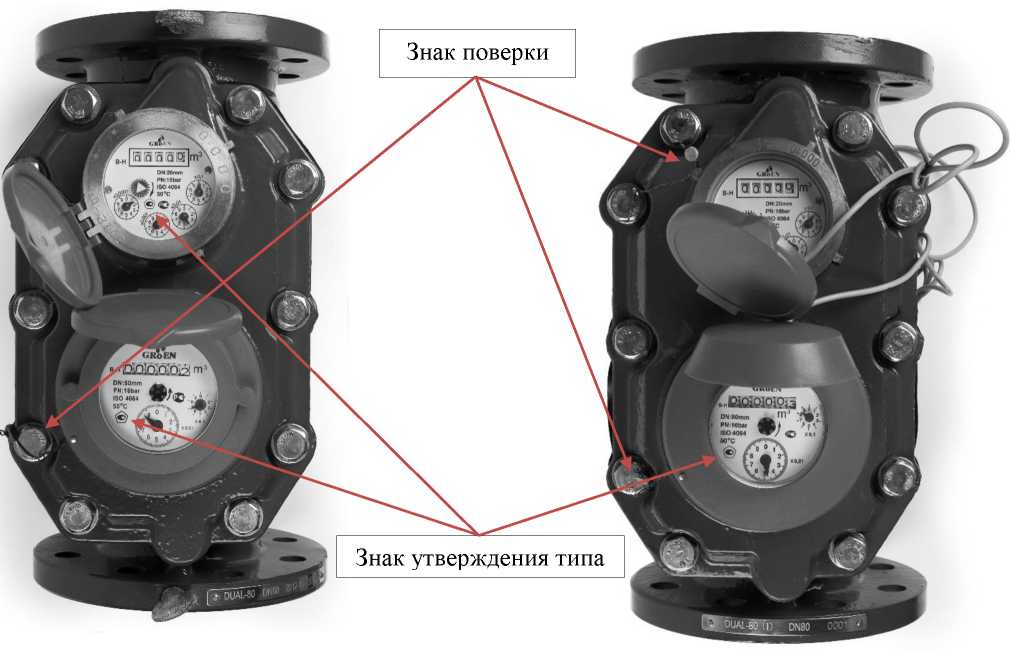

Рисунок 10 - Схема пломбирования счетчиков модификаций Dual BY
отсутствует
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблицах 1 - 12.
Таблица 1 - Метрологические характеристики модификаций WT
Наименование характеристики |
Значение | |||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||||||
Диаметр условный]. Ду |
40 |
50 |
65 |
80 |
100 |
125 |
150 | |||||||
Метрологический класс |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
Минимальный расход воды. Qmin, м3/ч: |
0,20 |
0,09 |
0,45 |
0,09 |
0,75 |
0,15 |
1,20 |
0,20 |
1,80 |
0,36 |
3,00 |
0,60 |
4,50 |
0,90 |
Переходный расход воды. Qt, м3/ч: |
0,80 |
015 |
3,00 |
0,23 |
5,00 |
0,38 |
8,00 |
0,60 |
12,00 |
0,90 |
20,00 |
1,50 |
30,00 |
2,25 |
Максимальный расход воды. Qmax, м3/ч |
20,00 |
30,00 |
50,00 |
80,00 |
120,00 |
200,00 |
300,00 | |||||||
Номинальный расход воды. Qn, м3/ч: |
10,00 |
15,00 |
25,00 |
40,00 |
60,00 |
100,00 |
150,00 | |||||||
Порог чувствительности. м3/ч, не более |
0,5Qmin | |||||||||||||
Пределы допускаемой относительной погрешности. % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 2 - Метрологические характеристики модификаций WT
Наименование характеристики |
Значение | ||||
1 |
2 |
3 |
4 |
5 | |
Диаметр условный!. Ду |
200 |
250 |
300 |
400 | |
Метрологический класс |
B |
С |
B |
B |
B |
Минимальный расход воды. Qmin, м3/ч: |
7,50 |
1,50 |
12,00 |
18,00 |
30,00 |
Продолжение таблицы 2
Переходный расход воды. Qt, м3/ч: |
50,00 |
3,75 |
80,00 |
120,00 |
200,00 |
Максимальный расход воды, Qmax, М/ч |
500,00 |
800,00 |
1200,00 |
2000,00 | |
Номинальный расход воды, Qn, м3/ч: |
250,00 |
400,00 |
600,00 |
1000,00 | |
Порог чувствительности, М/ч, не более |
0,5Qmin | ||||
Пределы допускаемой относительной погрешности, % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 3 - Метрологические характеристики модификаций WR
Наименование характеристики |
Значение | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||||||
Диаметр условный, Ду |
5 |
20 |
25 |
32 |
40 |
50 | ||||||
Метрологический класс |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
Минимальный расход воды, Qmin, м3/ч: |
0,03 |
0,03 |
0,05 |
0,05 |
0,07 |
0,07 |
0,12 |
0,12 |
0,20 |
0,20 |
0,45 |
0,45 |
Переходный] расход воды, Qt, м3/ч: |
0,12 |
0,12 |
0,20 |
0,20 |
0,28 |
0,28 |
0,48 |
0,48 |
0,80 |
0,80 |
3,00 |
3,00 |
Максимальный расход воды, Qmax, м3/ч |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||
Номинальный расход воды, Qn, м3/ч: |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||
Порог чувствительности, м3/ч, не более |
0,5Qmin |
Продолжение таблицы 3
Пределы допускаемой относительной погрешности, % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax вклЮЧ. |
±5 ±2 |
Таблица 4 - Метрологические характеристики модификаций WI
Наименование характеристики |
Значение | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условный]. Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Метрологический класс |
A |
A |
A |
A |
A |
A |
A |
Минимальный расход воды. Qmin, м3/ч: |
1,20 |
2,00 |
3,20 |
4,80 |
8,00 |
12,00 |
20,00 |
Переходный расход воды. Qt, м3/ч: |
4,50 |
7,50 |
12,00 |
18,00 |
30,00 |
45,00 |
75,00 |
Максимальный расход воды. Qmax, м3/ч |
30,00 |
50,00 |
80,00 |
120,00 |
200,00 |
300,00 |
500,00 |
Номинальный расход воды. Qn, м3/ч: |
15,00 |
25,00 |
40,00 |
60,00 |
100,00 |
150,00 |
250,00 |
Порог чувствительности. м3/ч, не более |
0,5Qmin | ||||||
Пределы допускаемой относительной погрешности. % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax вклЮЧ. |
±5 ±2 |
Наименование характеристики |
Значение | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||||||
Диаметр условный]. Ду |
15 |
20 |
25 |
32 |
40 |
50 | ||||||
Метрологический класс |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
Минимальный расход воды. Qmin, м3/ч: |
0,03 |
0,15 |
0,05 |
0,025 |
0,07 |
0,035 |
0,12 |
0,06 |
0,20 |
0,09 |
0,45 |
0,10 |
Переходный расход воды. Qt, м3/ч: |
0,12 |
0,023 |
0,20 |
0,035 |
0,28 |
0,053 |
0,48 |
0,09 |
0,80 |
0,15 |
3,00 |
0,225 |
Максимальный расход воды. Qmax, м3/ч |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||
Номинальный расход воды. Qn, м3/ч: |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||
Порог чувствительности. м3/ч, не более |
0,5Qmin | |||||||||||
Пределы допускаемой относительной погрешности. % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 6 - Метрологические характеристики модификаций DUAL
Наименование характеристики |
Значение | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||||
Диаметр условный!. Ду |
50/15 |
50/20 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 | |||||
Метрологический класс |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
В |
В |
Минимальный расход воды. Qmin, м3/ч: |
0,03 |
0,015 |
0,05 |
0,025 |
0,05 |
0,025 |
0,05 |
0,025 |
0,05 |
0,025 |
0,20 |
0,45 |
Переходный расход воды. Qt, м3/ч: |
0,12 |
0,023 |
0,20 |
0,038 |
0,20 |
0,038 |
0,20 |
0,038 |
0,20 |
0,038 |
0,80 |
3,00 |
Максимальный расход воды. Qmax, м3/ч |
30,00 |
30,00 |
50,00 |
80,00 |
120,00 |
300,00 |
500,00 |
Продолжение таблицы 6
Номинальный расход воды, Qn, М/ч: |
15,00 |
15,00 |
25,00 |
40,00 |
60,00 |
150,00 |
250,00 |
Порог чувствительности, М/ч, не более |
0,5Qmin | ||||||
Пределы допускаемой относительной погрешности, % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 7 - Основные технические характеристики модификаций WT
Наименование характеристики |
Значение | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условного прохода Ду, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | ||||||
Цена наименьшего деления шкалы индикаторного устройства, м3 |
0,0001 |
0,001 | |||||
Емкость индикаторного устройства, 3 м |
99999,999 | ||||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | ||||||
Степень защиты по ГОСТ 142542015 |
IP 68 | ||||||
Температура измеряемой среды, °С |
от +5 до +90 | ||||||
Рабочие условия измерений:
окружающей среды, °С
|
от +5 до +50 80 | ||||||
Габаритные размеры Д*Ш*В, мм, не более |
350x350x300 | ||||||
Масса, кг, не более |
27 | ||||||
Средний срок службы, лет, не менее |
12 | ||||||
Средняя наработка на отказ, ч, не менее |
104000 |
Наименование характеристики |
Значение | |||
1 |
2 |
3 |
4 |
5 |
Диаметр условного прохода Ду, мм |
200 |
250 |
300 |
400 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,001 | |||
Емкость индикаторного устройства, м3 |
99999,999 | |||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |||
Температура измеряемой среды, °С |
от +5 до +90 | |||
Рабочие условия измерений:
|
от +5 до +50 80 | |||
Габаритные размеры ДхШхВ, мм, не более |
600x631x590 | |||
Масса, кг, не более |
168 | |||
Средний срок службы, лет, не менее |
12 | |||
Средняя наработка на отказ, ч, не менее |
104000 |
Таблица 9 - Основные технические характеристики модификаций WR
Наименование характеристики |
Значение | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диаметр условный!, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 |
0,001 | ||||
Емкость индикаторного устройства, м3 |
99999,999 | |||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |||||
Температура измеряемой среды, °С |
от +5 до +90 | |||||
Рабочие условия измерений:
|
от +5 до +50 80 | |||||
Габаритные размеры ДхШхВ, мм, не более |
300x145x205 | |||||
Масса, кг, не более |
168 |
Наименование характеристики |
Значение | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условный]. Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | ||||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 |
0,001 | |||||
Емкость индикаторного устройства, 3 м |
99999,999 | ||||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | ||||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | ||||||
Температура измеряемой среды, °С |
от +5 до +90 | ||||||
Рабочие условия измерений:
|
от +5 до +50 80 | ||||||
Габаритные размеры ДхШхВ, мм, не более |
350x340x335 | ||||||
Масса, кг, не более |
45 |
Таблица 11 - Основные технические характеристики модификаций DR
Наименование характеристики |
Значение | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диаметр условный!, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 0,001 | |||||
Емкость индикаторного устройства, 3 м |
99999,999 | |||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |||||
Температура измеряемой среды, °С |
от +5 до +90 | |||||
Рабочие условия измерений:
|
от +5 до +50 80 | |||||
Габаритные размеры ДхШхВ, мм, не более |
259x145x204 | |||||
Масса, кг, не более |
5,5 |
Наименование характеристики |
Значение характеристики | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условный]. Ду |
50/15 |
50/20 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | ||||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 0,001 | ||||||
Емкость индикаторного устройства, 3 м |
99999,999 | ||||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | ||||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | ||||||
Температура измеряемой среды, °С |
от +5 до +90 | ||||||
Рабочие условия измерений:
|
от +5 до +50 80 | ||||||
Габаритные размеры Д*Ш*В, мм, не более |
500x445x351 | ||||||
Масса, кг, не более |
63 |
наносится на индикаторное устройство любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохранность и на титульном листе паспорта счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Разделе 1 «Описание и работа» «Счетчики тахометрические GROEN. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам тахометрическим GROEN
Принцип действия счетчиков основан на измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Конструктивно счетчики состоят из:
-
- корпуса;
-
- счетного механизма.
Поток воды, через фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой установлен чувствительный элемент (крыльчатка или турбинка - в зависимости от модификации). Передача вращения чувствительного элемента в счетный механизм, в зависимости от модели, осуществляется при помощи магнитной связи или посредством прямой кинематической связи чувствительного элемента с измеряемой средой. Вода, пройдя зону вращения чувствительного элемента, поступает в выходной патрубок. Механический редуктор счетного механизма приводит число оборотов чувствительного элемента к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества объема в м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
В зависимости от исполнения счетчики отличаются:
-
- метрологическими характеристиками;
-
- диаметром условного прохода;
-
- конструктивным исполнением;
-
- габаритными размерами;
-
- массой.
Счетчики выпускаются в модификациях WR, DR, WT, WI, Dual, Dual BY. Все модификации счетчиков имеют исполнение с импульсным выходом. Счетчики модификаций WR могут иметь исполнение GL, в котором камера счетного механизма заполнена раствором глицерина. Счетчики модификации Dual - комбинированные счётчики холодной воды. Счётчик состоит из основного счётчика воды, клапана и дополнительного счётчика воды, которые объединены в одном. Различаются две модификации данных приборов: Dual - основной и дополнительный счётчик расположены на одной линии, Dual BY - основной и дополнительный счётчик расположены параллельно, то есть дополнительный счётчик стоит в обводной линии в корпусе с фланцами, как единый измерительный узел.
Общий вид счетчиков приведен на рисунках 1 - 5. Место нанесения знака утверждения типа и место нанесения знака поверки приведены на рисунках 6 - 10. Знак поверки наносится в паспорт и/или на свидетельство о поверке в соответствии с действующим законодательством, а также в виде оттиска поверительного клейма на свинцовую пломбу в соответствии с. Заводской номер наносится на индикаторное устройство.
Пример условного обозначения приведен ниже.
Пример условного обозначения счетчиков:
I GROEN |XX Х |ХХ I Х I ХХ |ХХ I
BY - с обводной линией
Примечание: только для модификации Dual
GL - с измерительной камерой заполненной глицерином
Примечание: только для модификаций WR
i - импульсный выход
Диаметр:
15-15 мм; 20-20 мм; 25-25 мм; 32-32 мм; 40-40 мм; 50-50 мм;
65-65 мм; 80-80 мм; 100-100 мм; 125-125 мм;
150-150 мм; 200-200 мм; 250-250 мм; 300-300 мм; 400-400 мм.
С - холодной воды
Н - горячей воды
Модификация:
WR - мокроходный, крыльчатый
DR - сухоходный многоструйный крыльчатый
WT - турбинный
WI - турбинный
Dual - комбинированный
Счетчик воды
Рисунок 1 - Общий вид счетчиков модификаций WR
Рисунок 2 - Общий вид счётчиков модификаций DR
GRoFN
.8434
Рисунок 3 - Общий вид счетчиков модификаций WT и WI
Рисунок 4 - Общий вид счетчиков модификаций Dual
Рисунок 5 - Общий вид счетчиков Dual BY
Знак утверждения типа
Знак поверки
Рисунок 6 - Схема пломбирования счетчиков модификаций WR
Знак утверждения типа
Знак поверки
Рисунок 7 - Схема п.
Знак поярки чиков модификаций DR
GKoKN
^[QlOiQlQlQ^irr
QC Р»в4в0.
Знак утверждения типа
Рисунок 8 - Схема пломбирования счетчиков модификаций WT и WI
Знак поверки
Знак утверждения типа
Рисунок 9 - Схема пломбирования счетчиков модификаций Dual
ж |
** |
J ■ |
Знак поверки
Знак утверждения типа
Рисунок 10 - Схема пломбирования счетчиков модификаций Dual BY
Таблица 13 - Комплектность счетчиков
Наименование |
Обозначение |
Количество |
Счетчик тахометрический GROEN |
По заказу |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
МП-216/10-2020 |
1 экз. |
Комплект монтажных частей* |
- |
1 шт. |
Примечание: *- По требованию заказчика допускается комплектность без комплекта присоединительных частей прокладок и обратного клапана. |
приведены в таблицах 1 - 12.
Таблица 1 - Метрологические характеристики модификаций WT
Наименование характеристики |
Значение | |||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||||||
Диаметр условный]. Ду |
40 |
50 |
65 |
80 |
100 |
125 |
150 | |||||||
Метрологический класс |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
Минимальный расход воды. Qmin, м3/ч: |
0,20 |
0,09 |
0,45 |
0,09 |
0,75 |
0,15 |
1,20 |
0,20 |
1,80 |
0,36 |
3,00 |
0,60 |
4,50 |
0,90 |
Переходный расход воды. Qt, м3/ч: |
0,80 |
015 |
3,00 |
0,23 |
5,00 |
0,38 |
8,00 |
0,60 |
12,00 |
0,90 |
20,00 |
1,50 |
30,00 |
2,25 |
Максимальный расход воды. Qmax, м3/ч |
20,00 |
30,00 |
50,00 |
80,00 |
120,00 |
200,00 |
300,00 | |||||||
Номинальный расход воды. Qn, м3/ч: |
10,00 |
15,00 |
25,00 |
40,00 |
60,00 |
100,00 |
150,00 | |||||||
Порог чувствительности. м3/ч, не более |
0,5Qmin | |||||||||||||
Пределы допускаемой относительной погрешности. % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 2 - Метрологические характеристики модификаций WT
Наименование характеристики |
Значение | ||||
1 |
2 |
3 |
4 |
5 | |
Диаметр условный!. Ду |
200 |
250 |
300 |
400 | |
Метрологический класс |
B |
С |
B |
B |
B |
Минимальный расход воды. Qmin, м3/ч: |
7,50 |
1,50 |
12,00 |
18,00 |
30,00 |
Продолжение таблицы 2
Переходный расход воды. Qt, м3/ч: |
50,00 |
3,75 |
80,00 |
120,00 |
200,00 |
Максимальный расход воды, Qmax, М/ч |
500,00 |
800,00 |
1200,00 |
2000,00 | |
Номинальный расход воды, Qn, м3/ч: |
250,00 |
400,00 |
600,00 |
1000,00 | |
Порог чувствительности, М/ч, не более |
0,5Qmin | ||||
Пределы допускаемой относительной погрешности, % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 3 - Метрологические характеристики модификаций WR
Наименование характеристики |
Значение | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||||||
Диаметр условный, Ду |
5 |
20 |
25 |
32 |
40 |
50 | ||||||
Метрологический класс |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
B |
С |
Минимальный расход воды, Qmin, м3/ч: |
0,03 |
0,03 |
0,05 |
0,05 |
0,07 |
0,07 |
0,12 |
0,12 |
0,20 |
0,20 |
0,45 |
0,45 |
Переходный] расход воды, Qt, м3/ч: |
0,12 |
0,12 |
0,20 |
0,20 |
0,28 |
0,28 |
0,48 |
0,48 |
0,80 |
0,80 |
3,00 |
3,00 |
Максимальный расход воды, Qmax, м3/ч |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||
Номинальный расход воды, Qn, м3/ч: |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||
Порог чувствительности, м3/ч, не более |
0,5Qmin |
Продолжение таблицы 3
Пределы допускаемой относительной погрешности, % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax вклЮЧ. |
±5 ±2 |
Таблица 4 - Метрологические характеристики модификаций WI
Наименование характеристики |
Значение | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условный]. Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Метрологический класс |
A |
A |
A |
A |
A |
A |
A |
Минимальный расход воды. Qmin, м3/ч: |
1,20 |
2,00 |
3,20 |
4,80 |
8,00 |
12,00 |
20,00 |
Переходный расход воды. Qt, м3/ч: |
4,50 |
7,50 |
12,00 |
18,00 |
30,00 |
45,00 |
75,00 |
Максимальный расход воды. Qmax, м3/ч |
30,00 |
50,00 |
80,00 |
120,00 |
200,00 |
300,00 |
500,00 |
Номинальный расход воды. Qn, м3/ч: |
15,00 |
25,00 |
40,00 |
60,00 |
100,00 |
150,00 |
250,00 |
Порог чувствительности. м3/ч, не более |
0,5Qmin | ||||||
Пределы допускаемой относительной погрешности. % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax вклЮЧ. |
±5 ±2 |
Наименование характеристики |
Значение | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||||||
Диаметр условный]. Ду |
15 |
20 |
25 |
32 |
40 |
50 | ||||||
Метрологический класс |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
Минимальный расход воды. Qmin, м3/ч: |
0,03 |
0,15 |
0,05 |
0,025 |
0,07 |
0,035 |
0,12 |
0,06 |
0,20 |
0,09 |
0,45 |
0,10 |
Переходный расход воды. Qt, м3/ч: |
0,12 |
0,023 |
0,20 |
0,035 |
0,28 |
0,053 |
0,48 |
0,09 |
0,80 |
0,15 |
3,00 |
0,225 |
Максимальный расход воды. Qmax, м3/ч |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||
Номинальный расход воды. Qn, м3/ч: |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||
Порог чувствительности. м3/ч, не более |
0,5Qmin | |||||||||||
Пределы допускаемой относительной погрешности. % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 6 - Метрологические характеристики модификаций DUAL
Наименование характеристики |
Значение | |||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |||||
Диаметр условный!. Ду |
50/15 |
50/20 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 | |||||
Метрологический класс |
В |
С |
В |
С |
В |
С |
В |
С |
В |
С |
В |
В |
Минимальный расход воды. Qmin, м3/ч: |
0,03 |
0,015 |
0,05 |
0,025 |
0,05 |
0,025 |
0,05 |
0,025 |
0,05 |
0,025 |
0,20 |
0,45 |
Переходный расход воды. Qt, м3/ч: |
0,12 |
0,023 |
0,20 |
0,038 |
0,20 |
0,038 |
0,20 |
0,038 |
0,20 |
0,038 |
0,80 |
3,00 |
Максимальный расход воды. Qmax, м3/ч |
30,00 |
30,00 |
50,00 |
80,00 |
120,00 |
300,00 |
500,00 |
Продолжение таблицы 6
Номинальный расход воды, Qn, М/ч: |
15,00 |
15,00 |
25,00 |
40,00 |
60,00 |
150,00 |
250,00 |
Порог чувствительности, М/ч, не более |
0,5Qmin | ||||||
Пределы допускаемой относительной погрешности, % -в диапазоне расходов от Qmin до Qt не включ. -в диапазоне расходов от Qt до Qmax включ. |
±5 ±2 |
Таблица 7 - Основные технические характеристики модификаций WT
Наименование характеристики |
Значение | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условного прохода Ду, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | ||||||
Цена наименьшего деления шкалы индикаторного устройства, м3 |
0,0001 |
0,001 | |||||
Емкость индикаторного устройства, 3 м |
99999,999 | ||||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | ||||||
Степень защиты по ГОСТ 142542015 |
IP 68 | ||||||
Температура измеряемой среды, °С |
от +5 до +90 | ||||||
Рабочие условия измерений:
окружающей среды, °С
|
от +5 до +50 80 | ||||||
Габаритные размеры Д*Ш*В, мм, не более |
350x350x300 | ||||||
Масса, кг, не более |
27 | ||||||
Средний срок службы, лет, не менее |
12 | ||||||
Средняя наработка на отказ, ч, не менее |
104000 |
Наименование характеристики |
Значение | |||
1 |
2 |
3 |
4 |
5 |
Диаметр условного прохода Ду, мм |
200 |
250 |
300 |
400 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,001 | |||
Емкость индикаторного устройства, м3 |
99999,999 | |||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |||
Температура измеряемой среды, °С |
от +5 до +90 | |||
Рабочие условия измерений:
|
от +5 до +50 80 | |||
Габаритные размеры ДхШхВ, мм, не более |
600x631x590 | |||
Масса, кг, не более |
168 | |||
Средний срок службы, лет, не менее |
12 | |||
Средняя наработка на отказ, ч, не менее |
104000 |
Таблица 9 - Основные технические характеристики модификаций WR
Наименование характеристики |
Значение | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диаметр условный!, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 |
0,001 | ||||
Емкость индикаторного устройства, м3 |
99999,999 | |||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |||||
Температура измеряемой среды, °С |
от +5 до +90 | |||||
Рабочие условия измерений:
|
от +5 до +50 80 | |||||
Габаритные размеры ДхШхВ, мм, не более |
300x145x205 | |||||
Масса, кг, не более |
168 |
Наименование характеристики |
Значение | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условный]. Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | ||||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 |
0,001 | |||||
Емкость индикаторного устройства, 3 м |
99999,999 | ||||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | ||||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | ||||||
Температура измеряемой среды, °С |
от +5 до +90 | ||||||
Рабочие условия измерений:
|
от +5 до +50 80 | ||||||
Габаритные размеры ДхШхВ, мм, не более |
350x340x335 | ||||||
Масса, кг, не более |
45 |
Таблица 11 - Основные технические характеристики модификаций DR
Наименование характеристики |
Значение | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диаметр условный!, Ду |
15 |
20 |
25 |
32 |
40 |
50 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | |||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 0,001 | |||||
Емкость индикаторного устройства, 3 м |
99999,999 | |||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | |||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | |||||
Температура измеряемой среды, °С |
от +5 до +90 | |||||
Рабочие условия измерений:
|
от +5 до +50 80 | |||||
Габаритные размеры ДхШхВ, мм, не более |
259x145x204 | |||||
Масса, кг, не более |
5,5 |
Наименование характеристики |
Значение характеристики | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Диаметр условный]. Ду |
50/15 |
50/20 |
65/20 |
80/20 |
100/20 |
150/40 |
200/50 |
Потеря давления при максимальном расходе, МПа, не более |
0,1 | ||||||
Цена наименьшего деления шкалы 3 индикаторного устройства, м |
0,0001 0,001 | ||||||
Емкость индикаторного устройства, 3 м |
99999,999 | ||||||
Максимальное рабочее избыточное давление воды, МПа |
1,6 | ||||||
Степень защиты по ГОСТ 14254-2015 |
IP 68 | ||||||
Температура измеряемой среды, °С |
от +5 до +90 | ||||||
Рабочие условия измерений:
|
от +5 до +50 80 | ||||||
Габаритные размеры Д*Ш*В, мм, не более |
500x445x351 | ||||||
Масса, кг, не более |
63 |
