Номер по Госреестру СИ: 82143-21
82143-21 Датчики давления расплава
("Gefran")
Назначение средства измерений:
Датчики давления расплава «Gefran» (далее - датчики) предназначены для непрерывного преобразования измеряемого избыточного давления в унифицированный выходной сигнал.
Внешний вид.
Датчики давления расплава
Рисунок № 1
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микропроцессор датчиков на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на этикетку электронного устройства (микропроцессора) методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПредставлены в разделе «Подготовка к применению» руководства по эксплуатации на поставляемый датчик.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления расплава «Gefran»Приказ Федерального агентства по техническому регулированию и метрологии № 1339 от 29 июня 2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал.
Датчики конструктивно состоят из чувствительного элемента и электронного устройства (микропроцессора).
Датчики предназначены для работы в стандартных (общепромышленное исполнение) и взрывоопасных условиях (взрывозащищенное исполнение).
Датчики производятся в трех модификациях HMX, HWX, HIX, отличающихся верхними пределами температур измеряемой среды и исполнением корпуса. Обозначение исполнения датчиков приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на датчик.
Знак поверки наносится на корпус электронного устройства и (или) на свидетельство о поверке в соответствии с действующим Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.
Маркировка и серийные номера наносятся на этикетку на корпусе средств измерений методом печати
Структура условного обозначения датчиков.
Hxx-x-x-x-x-xxxx-x-x-x-x-x-x ххх
-
1 - модификация ---------------------------
-
2 - вид выходного сигнала;-----------------------
-
3 - исполнения корпуса (второй символ только для модификации HIx);
-
4 - вид разъема;
-
5 - класс точности;
-
6 - диапазон измерений;
-
7 - стандарт резьбы;
-
8 - длина жесткого стержня;
-
9 - длина гибкого кабеля;
-
10 - контактная диафрагма;
-
11 - уровень производимости;
-
12 - температурный класс;
-
13 - особые казни.

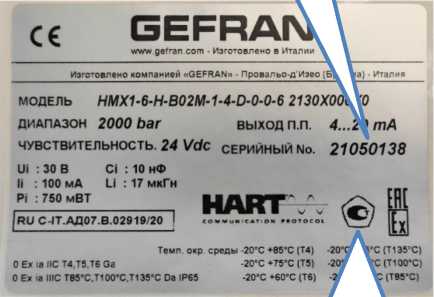

Общий вид, маркировка, место нанесения
датчиков представлены на рисунке 1
знака и поверки и знака утверждения типа
Место нанесения
знака поверки
серийного
;а) - Итал>
www gefran com ■ Изготовлено в Италии
Изготовлено компанией «GEFRAN» - Провальо-д Изео (Е
диапазон 2000 bar
HART
(Т 135’0 (Т100Х) : (Т85’С)
Ci : 10 нФ Li : 17 мкГн
Темп окр среды -20еС +85’С (Т4) ■20’С +75’С (Т5) С Da IP65 -20’С *60°С (Тб)
МОДЕЛЬ HMX1-6-H-B02M-1-4-D-0-0-6 2130ХС
выход п.п. 4...2'тА чувствительность. 24 Vdc серийный No. 21050138 UI : 30 В
II : 100 мА Pi : 750 МВТ
|RU СЧТ.АД07.В.02919/20 |
Место нанесения знака
утверждения типа
Рисунок 1 - Общий вид, маркировка, место нанесения знака поверки и знака утверждения типа датчиков давления расплава «Gefran»
Пломбирование датчиков не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Датчик давления расплава «Gefran» |
HIX, HMX, HWX1) |
1 шт. |
Руководство эксплуатации |
код XXXX2) Edit. ХХ3) -ХХХ3) - ENG |
1 экз. (4) |
Методика поверки |
МП-260/02-2021 |
1 экз. |
Окончание таблицы 3
Паспорт |
№ ХХХХХ5) |
1 экз. |
|
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Верхние пределы измерений избыточного (ВПИ) давления для датчиков, МПа (бар):
|
от 1 до 100 (от 10 до 1000) от 3,5 до 100,0 (от 35 до 1000) от 1,7 до 200,0 (от 17 до 2000) |
Окончание таблицы 1
Пределы допускаемой основной приведенной к ВПИ погрешности, % |
±0,5; ±1,01) |
Пределы допускаемой дополнительной приведенной к ВПИ давления погрешности от влияния температуры окружающего воздуха на каждые 10 °С, % |
±0,2 |
1) - в зависимости от класса точности датчика |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Рабочие условия эксплуатации:
|
от - 30 до +60/+75/+851) до 95 от 80 до 110 | |
Максимальная температура измеряемой среды, °С |
315; 350; 400 | |
Выходной сигнал:
|
от 4 до 20 HART | |
Напряжение электропитания постоянного тока, В |
от 13,0 до 30,0 | |
Потребляемый ток, мА, не более |
100,0 | |
Потребляемая мощность, Вт, не более |
0,75 | |
Габаритные и присоединительные размеры, мм, не более
диаметр длина
|
50,0 180,0 20,0 1600,0 | |
Масса, кг, не более |
2,0 | |
Средний срок службы, лет, не менее |
15 | |
Средняя наработка на отказ, ч, не менее |
100000 | |
Маркировка взрывозащиты |
Газ |
0Ex ia IIC T6/T5/T4 Ga |
Пыль |
Ex ia IIIC T85°C/T100°C/T135°C Da | |
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 | |
1) - в зависимости от исполнения датчика |
