Номер по Госреестру СИ: 82107-21
82107-21 Измерители-сигнализаторы поисковые
(ИСП-РМ1703-II)
Назначение средства измерений:
Измерители-сигнализаторы поисковые ИСП-РМ1703-Н (далее - приборы) предназначены для измерения мощности индивидуального эквивалента дозы /7Р(10) (далее - МЭД), индивидуального эквивалента дозы Нр(10) (далее - ЭД) гамма- и рентгеновского излучений (далее - фотонное излучение), поиска (обнаружения и локализации) радиоактивных и ядерных материалов по их внешнему гамма- и нейтронному излучениям.
Приборы могут быть использованы для поиска (обнаружения и локализации) радиоактивных веществ на радиохимических производствах, в службах спец-контроля таможенных учреждений, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников.
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 1
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 2
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 3
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 4
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 5
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 6
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 7
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 8
Внешний вид.
Измерители-сигнализаторы поисковые
Рисунок № 9

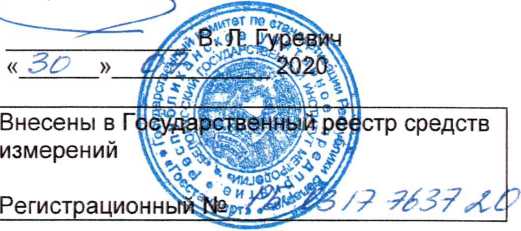

Директор
Республиканского унитарного предприятия «Белорусский государственный институт
гетролоп
ИЗМЕРИТЕЛИ-СИГНАЛИЗАТОРЫ
ПОИСКОВЫЕ ИСП-РМ1703-11Выпускают по ТУ BY 100345122.096-2020.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯИзмерители-сигнализаторы поисковые ИСП-РМ1703-Н (далее - приборы) предназначены для измерения мощности индивидуального эквивалента дозы /7Р(10) (далее - МЭД), индивидуального эквивалента дозы Нр(10) (далее - ЭД) гамма- и рентгеновского излучений (далее - фотонное излучение), поиска (обнаружения и локализации) радиоактивных и ядерных материалов по их внешнему гамма- и нейтронному излучениям.
Приборы могут быть использованы для поиска (обнаружения и локализации) радиоактивных веществ на радиохимических производствах, в службах спец-контроля таможенных учреждений, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников.
Измерение МЭД фотонного излучения осуществляется с помощью встроенного блока детектирования на основе счетчика Гейгера-Мюллера и/или сцинтиллятора Csl.
Нейтронное излучение регистрируется с помощью встроенного сцинтилляционного блока детектирования.
Принцип действия дозиметра в режиме измерения основан на подсчете числа импульсов, поступающих с выхода блоков детектирования и вычислении МЭД фотонного излучения.
Принцип действия приборов в режиме поиска основан на сравнении числа импульсов в единицу времени, поступающих с выходов блоков детектирования, с пороговым значением, рассчитанным на основе измерения внешнего радиационного фона гамма- или нейтронного излучений (далее - гамма-фона или нейтронного фона), измеренных при калибровке прибора, и установленных количеств среднеквадратических отклонений отдельно гамма- и нейтронного фона.
Управление блоками детектирования осуществляется с по^б^ьЮ, микро-процессорного контроллера.
:тов 8
Выбор режимов работы и программирование приборов осуществляется с помощью двух кнопок. Результаты измерения и режимы работы приборов индицируются на жидкокристаллическом индикаторе (далее - ЖКИ). В режиме связи с персональным компьютером (далее - ПК) программирование прибора, а также передача результатов измерений в ПК осуществляется по USB-интерфейсу. Связь приборов с мобильными устройствами (смартфонами) осуществляется по радиоканалу типа Bluetooth.
В приборах имеются встроенные звуковой и вибрационный сигнализаторы.
Питание прибора осуществляется от одного гальванического элемента питания типа АА (LR6).
Приборы выпускаются в шести модификациях:
-
- Измеритель-сигнализатор поисковый ИСП-РМ1703МА-Н;
-
- Измеритель-сигнализатор поисковый ИСП-РМ1703МА-П ВТ. Отличается от ИСП-РМ1703МА-П наличием радиоканала типа Bluetooth;
-
- Измеритель-сигнализатор поисковый ИСП-РМ1703МО-П ВТ. Отличается от ИСП-РМ1703МА-Н конструктивным исполнением ЖКИ, расширенным диапазоном измерений МЭД, наличием режима измерения ЭД, наличием радиоканала типа Bluetooth;
-
- Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-П. Отличается от ИСП-РМ1703МА-Н наличием детектора нейтронных излучений;
-Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-П ВТ. Отличается от ИСП-РМ1703МА-П наличием детектора нейтронных излучений и радиоканала типа Bluetooth;
-
- Измеритель-сигнализатор поисковый ИСП-РМ1703ГНА-Н МВТ. Отличается от ИСП-РМ1703МА-П расширенным диапазоном измерений МЭД, наличием режима измерения ЭД, наличием детектора нейтронных излучений и радиоканала типа Bluetooth.

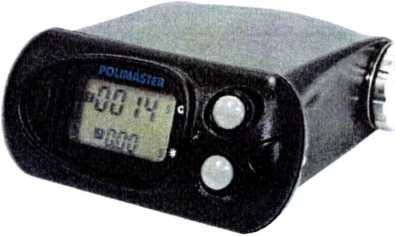

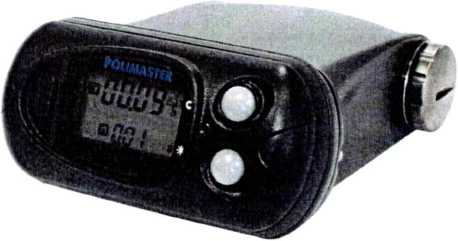

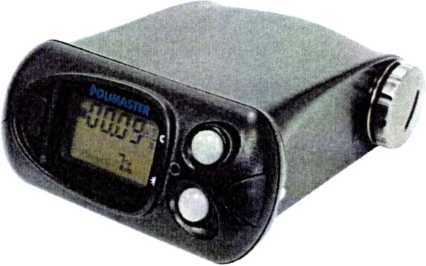

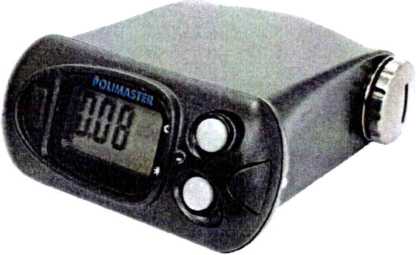

Общий вид приборов представлен на рисунке 1.
ИСП-РМ1703МА-П, ИСП-РМ1703МА-Н ВТ
ИСП-РМ1703МО-Н ВТ
Рисунок 1 Общий вид приборов.
ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-И ВТ
ИСП-РМ1703Г
Программное обеспечение (далее по тексту - ПО) приборов подразделяется на встроенное и прикладное.
Встроенное ПО (программа микропроцессора), размещенное в энергонезависимой памяти приборов, обеспечивает выполнение следующих функций:
-
- тестирование и диагностику основных блоков приборов;
-
- калибровку по гамма- и нейтронному (для модификаций ИСП-РМ1703ГНА-II, ИСП-РМ1703ГНА-Н ВТ, ИСП-РМ1703ГНА-Н МВТ) фону;
-
- управление блоками детектирования, расчет МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-Н МВТ) фотонного излучения;
-
- контроль и установка пороговых значений по МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-П МВТ);
поиск источников гамма- и нейтронного (для модификаций ИСП-РМ1703ГНА-11, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-П МВТ) излучений;
-
- выделение (категоризацию) естественных источников гамма-излучения (NORM);
-
- установку количества среднеквадратичных отклонений гамма- и нейтронного (для модификаций ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-Н ВТ, ИСП-РМ1703ГНА-Н МВТ) фонов (коэффициента п) в диапазоне от 1,0 до 9,9 с шагом 0,1;
-
- индикация информации на ЖКИ;
-
- управление световой, звуковой и вибрационной сигнализациями;
-
- связь с персональным компьютером (ПК) по USB-интерфейсу;
-
- связь с мобильными устройствами (смартфонами) по радиоканалу типа Bluetooth (для модификаций ИСП-РМ1703МА-П ВТ, ИСП-РМ1703МО-11 ВТ, ИСП-РМ1703ГНА-Н ВТ, ИСП-РМ1703ГНА-П МВТ).
Прикладное ПО устанавливается на ПК, работающие под управлением ОС Windows, и на мобильные устройства работающие под управлением ОС Android.
Установка прикладного ПО на ПК, работающие под управлением ОС Windows осуществляется с электронного носителя, входящего в комплект поставки приборов. ПО обеспечивает выполнение следующих функций:
-
- считывание / запись и отображение данных о подключенном к ПК приборе (тип, серийный номер, версия микропроцессорного ПО прибора), программирование параметров и режимов работы прибора, считывание и отображение результатов измерений МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-П МВТ), контроль и установка пороговых значений МЭД и ЭД (для модификаций ИСП-РМ1703МО-П ВТ, ИСП-РМ1703ГНА-Н МВТ);
-
- сохранение считанной истории дозиметрических измерений в файл;
-
- задание пороговых значений МЭД и ЭД (для модификаций ИСП-PM1703MO-II ВТ, ИСП-РМ1703ГНА-Н МВТ);
-
- подключение или отключение звуковой и/или вибрационной сигнализации;
-
- проверку установленного или установку нового значения коэффициента п. Диапазон установки коэффициента п должен быть в пределах от 1 до 9,9 с дискретностью 0,1 (функция должна вкл/выкл с помощью ПО);
-
- проверку и автоматическую коррекцию текущего времени и даты;
-
- установку значения последовательных интервалов времени, через которые в энергонезависимой памяти приборов запоминается текущее значение МЭД;
-
- разрешение возможности включения звуковой и вибрационной сигнализации кнопками управления.
Лист^-Дй^ов
ПО «Polismart», установленное на мобильные устройства работающие под управлением ОС Android, установленное с «Google Play», позволяет приборам модификаций ИСП-РМ1703МА-П ВТ, ИСП-РМ1703МО-Н ВТ, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-П МВТ в режиме связи с мобильными устройствами по радиоканалу типа Bluetooth осуществлять выполнение следующих функций:
-
- индикация текущего измеренного значения МЭД и ЭД (для модификаций ИСП-РМ1703МО-И ВТ, ИСП-РМ1703ГНА-П МВТ) на экране мобильных устройств;
-
- установка пороговых значений по МЭД с мобильного устройства.
ПО «Polismart» не является метрологически значимым, к метрологически значимому относится встроенное ПО, а также прикладное ПО для ПК, работающих под управлением ОС Windows.
Запись встроенного ПО (программы микропроцессора) в энергонезависимую память прибора осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании приборов, целостностью пломбы на приборах и соответствия версии встроенного ПО, индицируемого в режиме индикации версии встроенного ПО, номеру версии, записанной в разделе «Свидетельство о приемке» руководств по эксплуатации на приборы.
Контроль защиты прикладного ПО для ПК, работающих под управлением ОС Windows, осуществляется сравнением версии, записанной в разделе «Свидетельство о приемке» руководств по эксплуатации на приборы, и контрольной суммы, рассчитанной по методу MD5, с полученными при работе прибора в режиме связи с ПК. Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Программа микропроцессорная для модификаций: | ||||
- ИСП-РМ1703МА-П, ИСП-РМ1703МА-Н ВТ, ИСП-РМ1703ГНА-П, ИСП-РМ1703ГНА-П ВТ, ИСП-РМ1703ГНА-Н МВТ; |
ТИГР.00075.00.02.4-15 |
не ниже v 1.5* | ||
- ИСП-РМ1703МО-П ВТ |
ТИГР.00075.00.02.5-14 |
не ниже v 1.4* |
— |
— |
Прикладное ПО |
ТИГР.00075.00.00 2-02 |
не ниже v 1.0.34.0* |
07f5d12b8adc61 04493еа0е7522 ЬЬ896* |
MD5 |
Прикладное ПО |
«Polismart» |
не ниже v 4.0.98** |
0xB7DD** |
CRC16 |
Примечание
‘-Текущий номер версии программы микропроцессора и прикладного ПО и контрольная сумма указаны в разделе «Свидетельство о приемке» руководств по эксплуатации на приборы. Контрольная сумма относится к текущей версии ПО.
-Текущий номер версии и контрольная сумма ПО указаны в настойках приложения, установлен-
Основные характеристики приборов представлены в таблице 2. Таблица 2
Наименование параметра |
Значение | |||||
PM1703MA-II |
PM1703MA-II ВТ |
РМ1703ГНА-Н |
РМ1703ГНА-П ВТ |
РМ1703ГНА-П МВТ |
PM1703MO-II ВТ | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Диапазон измерений МЭД |
от 0,1 мкЗв/ч до 300 мкЗв/ч |
от 0,1 мкЗв/ч до 0,2 Зв/ч | ||||
Пределы допускаемой основной относительной погрешности при измерении МЭД, % |
±30 | |||||
Диапазон измерений ЭД |
— |
0,01 мкЗв до 10,0 Зв | ||||
Пределы допускаемой основной относительной погрешности при измерении ЭД, % |
±30 | |||||
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,033 до 3,0 | |||||
Энергетическая зависимость в режиме измерения МЭД в диапазоне энергий от 0,06 до 1,33 МэВ относительно энергии 0,662 МэВ (137Cs), %, не более |
±29 | |||||
Чувствительность приборов к гамма-излучению, (ипм./с)/(мкЗв/ч), не менее: | ||||||
- по 241Ат; |
500 | |||||
- по 137Cs |
100 | |||||
Чувствительность приборов к нейт |
ронному излучению, имп.-см2/нейтрон, не менее: | |||||
- для Ри-а-Ве |
- |
- |
0,035 |
- | ||
-для тепловых нейтронов |
- |
- |
1,2 |
- | ||
Коэффициент вариации в режиме измерения МЭД при доверительной вероятности 0,95,%, не более |
±10 | |||||
Режимы работы приборов: | ||||||
- режим тестирования; |
есть | |||||
- режим калибровки по внешнему гамма-фону; |
есть | |||||
- режим калибровки по внешнему нейтронному фону; |
нет |
нет |
есть |
есть |
есть |
нет |
- режим поиска источников гамма-излучения; |
есть | |||||
- режим поиска источников нейтронного излучения; |
нет |
нет |
есть |
есть |
есть |
нет |
- режим измерения МЭД; |
есть | |||||
- режим измерения ЭД; |
нет |
нет |
нет | нет |
есть |
есть | |
- режим установок; |
есть | |||||
- режим связи с ПК по USB-интер-фейсу; |
есть | |||||
- режим связи с мобильными устройствами (смартфонами) по радиоканалу типа Bluetooth, |
нет |
есть |
нет |
есть |
ест^ |
ж |
спЖ;Т* ый оеесгр измерения
i
I
Продолжение таблицы 2
1 |
2 I 3 | 4 | 5 |
6 |
7 |
- выделение (категоризацию) естественных источников гамма-излучения (NORM) |
есть | ||
Номинальное напряжение питания приборов, В |
1,5 (один элемент питания типа АА) | ||
Рабочие условия эксплуатации приборов: | |||
- диапазон температур окружающего воздуха °C; |
от минус 40 до плюс 50 | ||
- относительная влажность окружающего воздуха при 35 °C, %; |
не более 98 | ||
-давление, кПа |
от 84 до 106,7 | ||
Пределы допускаемой дополнительной относительной погрешности прибора при измерении МЭД, %: | |||
- при изменении температуры окружающего воздуха от нормальной (20±5) °C до минус 40 °C при измерении МЭД; |
±10 | ||
- при изменении температуры окружающего воздуха от нормальной (20±5) °C до 50 °C |
±15 | ||
- при относительной влажности окружающего воздуха 98 % при 35 °C |
±15 | ||
- при быстрых изменениях температуры окружающего воздуха от нормальной до минус 40 °C, от минус 40 °C до нормальной при измерении МЭД |
±10 | ||
- при быстрых изменениях температуры окружающего воздуха от нормальной до 50 °C и от 50 °C до нормальной |
±15 | ||
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания |
±10 | ||
Степень защиты, обеспечиваемая оболочкой корпуса прибора по ГОСТ 14254-2015 |
IP65 | ||
Габаритные размеры приборов, мм, не более: |
72x32*87 |
75x36x99 |
72*32x87 |
Масса приборов, кг, не более: |
0,24 | ||
Средний срок службы, лет, не менее |
8 | ||
Наработка на отказ, часов, не менее |
10000 | ||
Среднее время восстановления, минут, не более |
60 |
