Сведения о средстве измерений: 82116-21 Газоанализаторы стационарные

Номер по Госреестру СИ: 82116-21
82116-21 Газоанализаторы стационарные
(ИГАС IR-DGA-7G)

Назначение средства измерений:
Газоанализаторы стационарные ИГАС IR-DGA-7G (далее - газоанализаторы) предназначены для измерений объемной доли водорода (H2), метана (CH4), этана (C2H2), этилена (C2H4), ацетилена (C2H6), оксида углерода (CO), диоксида углерода (CO2), воды (Н2О) в равновесной газовой фазе над поверхностью трансформаторного масла в маслонаполненном оборудовании.

сертификация программного обеспечения

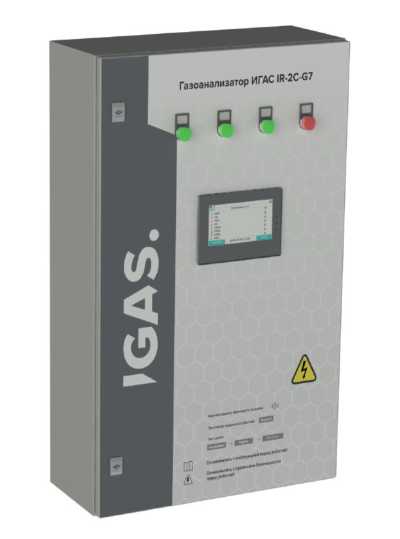

Внешний вид. Газоанализаторы стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1

Общие сведения

Дата публикации - 10.07.2021
Срок свидетельства - 07.07.2026
Номер записи - 183329
ID в реестре СИ - 1390949
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Фрязино
Уведомление о начале осуществления предпринимательской деятельности - Да

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Газоанализаторы стационарные (ИГАС IR-DGA-7G)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82116-21
07.07.2026
Газоанализаторы стационарные, ИГАС IR-DGA-7G
Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс") (РОССИЯ Московская обл., г. Фрязино)
ОТ
МП
1 год
87640-22
14.12.2027
Преобразователи многофункциональные, IGAS DM-91
Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс") (РОССИЯ Московская обл., г. Фрязино)
ОТ
МП
3 года; 1 год - для исполнений, имеющих функцию измерений относительной влажности измеряемой среды
93192-24
13.09.2029
Газоанализаторы, IGAS
Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс") (РОССИЯ Московская обл., г. Фрязино)
ОТ
МП
1 год

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы стационарные (ИГАС IR-DGA-7G)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Газоанализаторы стационарные (ИГАС IR-DGA-7G)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное программное обеспечение DGA (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:

    • -    управление компонентами газоанализатора

    • -    расчет содержания определяемого компонента;

    • -    обработка калибровочных констант;

    • -    контроль внутренних параметров газоанализатора (работоспособность излучателя и приемника, целостность памяти, внутренние ошибки).

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    DGA

    Номер версии (идентификационный номер) ПО

    не ниже DGA-1.61

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    9f7855bc4f5dc7295d377a785e2bd44

    Алгоритм вычисления цифрового идентификатора ПО

    MD5


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским методом и на табличку на корпусе газоанализатора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации, раздел 4.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным ИГАС IR-DGA-7G

    Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

    Принцип действия газоанализаторов основан на том, что растворенные газы извлекаются из масла в газовую фазу методом вакуумирования. В качестве газочувствительных измерительных преобразователей используются оптические, электрохимические и полупроводниковые модули.

    Газоанализаторы представляют собой стационарные автоматические приборы циклического действия.

    Конструктивно газоанализаторы выполнены одноблочным в металлическом корпусе. На лицевом панели расположены индикаторы наличия питания и состояния газоанализаторов (работа-авария) и сенсорный дисплей для контроля и управления. Внутри газоанализаторов расположен узел пробозабора, система извлечения пробы газа из масла и газоизмерительные модули.

    Газоанализаторы могут иметь от одного до семи измерительных модулей, что позволяет измерять от одного до семи компонентов одновременно. Количество измерительных модулей определяется при заказе.

    Общий вид газоанализаторов представлен на рисунках 1.

    Пломбирования газоанализаторов не предусмотрено.

    Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством. Нанесение знака поверки на газоанализаторы не предусмотрено.

    Внешний вид. Газоанализаторы стационарные (ИГАС IR-DGA-7G), http://oei-analitika.ru

    Рисунок 1 - Общий вид Газоанализаторов стационарных ИГАС IR-DGA-7G


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Газоанализатор стационарный ИГАС IR-DGA-

    7G

    -

    1 шт.

    Руководство по эксплуатации

    4215-003-16777305-20 РЭ

    1 экз.

    Паспорт

    4215-003-16777305-20 ПС

    1 экз.

    Методика поверки

    МП-223/10-2020

    1 экз.


    Таблица 2 - Метрологические характеристики

    Определяемый компонент

    Диапазон измерений определяемого компонента

    Пределы допускаемой приведенной1) погрешности, %

    Время установления показаний Т0,9, с, не более

    Водород (H2)

    от 0 до 5000 млн-1 (от 0 до 0,5 % об.д.)

    ±5

    50

    Продолжение таблицы 2

    Определяемый компонент

    Диапазон измерений определяемого компонента

    Пределы допускаемой приведенной1) погрешности, %

    Время установления показаний Т0,9, с, не более

    Метан (CH4)

    от 0 до 10000 млн-1

    (от 0 до 1 % об.д.)

    ±5

    50

    Этан (C2H2)

    от 0 до 10000 млн-1

    (от 0 до 1 % об.д.)

    Этилен (C2H4)

    от 0 до 10000 млн-1

    (от 0 до 1 % об.д.)

    Ацетилен (C2H6)

    от 0 до 5000 млн-1 (от 0 до 0,5 % об.д.)

    Оксид углерода (CO)

    от 0 до 10000 млн-1

    (от 0 до 1 % об.д.)

    Диоксид углерода

    (CO)

    от 0 до 10000 млн-1

    (от 0 до 1 % об.д.)

    Вода (H2O)

    от 0 до 100 млн-1 (от 0 до 0,01 % об.д.)

    1) - приведенная погрешность нормирована к верхнему значению диапазона измерений

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (высотахширинахглубина), мм, не более

    1000x600x300

    Масса, кг, не более

    50

    Условия эксплуатации:

    - температура окружающей среды, °C

    от -60 до +60

    - относительная влажность (без конденсации влаги), % не более

    98

    - атмосферное давление, кПа

    от 90,6 до 107,0

    Параметры электрического питания: - напряжение переменного тока, В

    220+22-зз

    - частота переменного тока, Г ц

    50±1

    Потребляемая мощность, В-А, не более

    300

    Степень защиты по ГОСТ 14254-2015

    IP 65

    Время прогрева, ч, не более

    5

    Средний срок службы, лет

    30

    Средняя наработка на отказ, ч

    160 000
