Номер по Госреестру СИ: 82138-21
82138-21 Резервуары стальные горизонтальные цилиндрические
(РГС-25, РГС-70, РГС-75)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-70, РГС-75 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 25 м3, 70 м3 и 75 м3.
Резервуары представляют собой:
-
- РГС-25 зав.№ 1 - горизонтальный стальной сосуд цилиндрической формы с плоскими днищами подземного исполнения, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуара;
-
- РГС-25 зав.№ 15 - горизонтальный стальной сосуд цилиндрической формы со сферическими днищами подземного исполнения, оборудованный люками и приемнораздаточными патрубками для заполнения и опорожнения резервуара;
-
- РГС-70 зав.№ 13, РГС-75 зав.№№ 11, 12, 14 - горизонтальные стальные сосуды цилиндрической формы с коническими днищами подземного исполнения, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров;
-
- РГС-75 зав.№ 16 - горизонтальный стальной сосуд цилиндрической формы с усеченно-коническими днищами подземного исполнения, оборудованный люками и приемнораздаточными патрубками для заполнения и опорожнения резервуара.
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-70, РГС-75, расположены на территории АО «Транснефть-Дружба» Мичуринское РУ ЛПДС «Воронеж», 396333, Воронежская область, Новоусманский район, поселок Софьино, д. 1а.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Эскизы резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-70, РГС-75 представлены на рисунках 1-4.
Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС-25 зав.№ 1

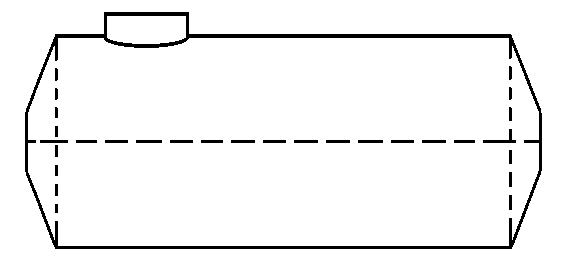

Рисунок 3 - Эскиз резервуаров стальных горизонтальных цилиндрических РГС-70 зав.№ 13,
РГС-75 зав.№№ 11, 12, 14
Рисунок 4 - Эскиз резервуара стального горизонтального цилиндрического РГС-75 зав.№ 16
Рисунок 2 - Эскиз резервуара стального горизонтального цилиндрического РГС-25 зав.№ 15
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-70, РГС-75 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Номинальная вместимость, м3 |
25 |
70 |
75 |
Заводской номер |
1 15 |
13 |
11 12 14 16 |
Пределы допускаемой относительной погрешности |
± 0,25 |
определения вместимости, % |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, °C |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
