Номер по Госреестру СИ: 82028-21
82028-21 Резервуары стальные горизонтальные цилиндрические
(РГС-25, РГС-50)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГосударственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах. ФР.1.29.2019.35456.
Нормативные и технические документы
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-25, РГС-50 представляют собой сварные горизонтальные цилиндрические конструкции подземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50 расположены на территории объектов АО «Транснефть - Восток», указанных в таблице 1.
Таблица 1 - Месторасположение резервуаров.
Тип резервуаров, заводские номера |
Месторасположение |
1 |
2 |
РГС-25 зав. №№ 1/2 (А), 3/4 (А) |
ЦРС и БПО «Ангарский» Иркутского РНУ, 663440, Красноярский край, Богучанский район, поселок Ангарский |
РГС-25 зав. № 9/25-А |
АЗС НПС № 2 «Юрубчен» Иркутского РНУ, 648373, Красноярский край, Эвенкийский район |
РГС-50 зав. №№ 12/50-2, 13/50-2, 14/50-2 | |
РГС-50 зав. № 672.1, 672.2, 672.3 |
ЛАЭС НПС № 4 Иркутского РНУ, 663460, Красноярский край, Богучанский район, поселок Октябрьский |
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50 представлен на рисунках 1 - 2.

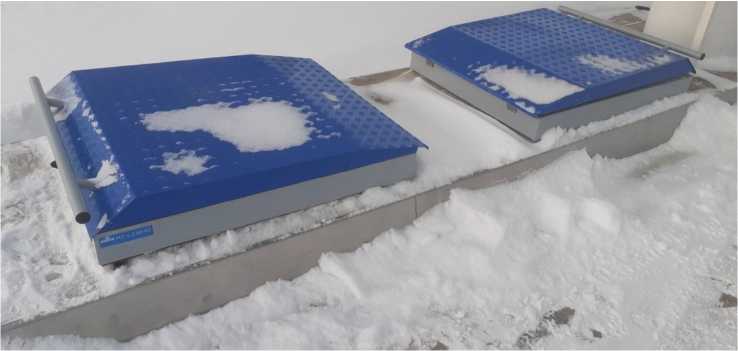

Рисунок 1 - Общий вид видимой части резервуаров РГС-25, РГС-50

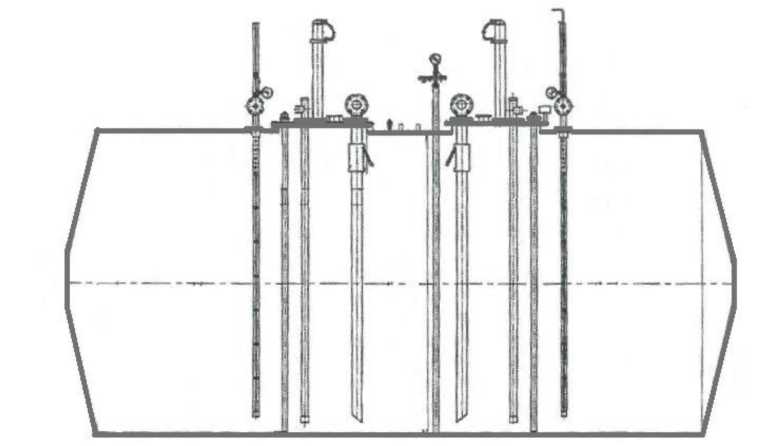

Рисунок 2 - Эскиз резервуаров РГС-25, РГС-50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50 не предусмотрено.
Таблица 2 -
Наименование характеристики |
Значение | |||
РГС-25 |
РГС-50 | |||
Заводские номера |
9/25-А |
1/2 (А), |
12/50-2 |
13/50-2 14/50-2 |
3/4 (А) |
672.1, 672.2, 672.3 | |||
Номинальная вместимость, м3 |
25 |
25 |
50 | |
- 1 секция |
- |
12,5 |
25 | |
- 2 секция |
- |
12,5 |
25 | |
Пределы допускаемой относительной | ||||
погрешности определения |
±0,25 | |||
вместимости (объемный метод), % | ||||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от -50 до +50 | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 |
