Номер по Госреестру СИ: 82031-21
82031-21 Комплекты мер моделей дефектов
("УКМ-УЛЬТРА")
Назначение средства измерений:
Комплекты мер моделей дефектов «УКМ-УЛЬТРА» (далее - комплекты) предназначены для воспроизведения геометрических параметров дефектов труб и используются для поверки, калибровки и настройки автоматизированных систем ультразвукового контроля металлопродукции и настройки электромагнитно-акустических и пьезоэлектрических преобразователей при контроле изделий из углеродистых и легированных сталей.
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 1
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 2
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 3
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 4
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 5
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 6
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 7
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 8
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 9
Внешний вид.
Комплекты мер моделей дефектов
Рисунок № 10
Общие сведения
Дата публикации - 22.06.2021
Срок свидетельства - 18.06.2026
Номер записи - 183232
ID в реестре СИ - 1390835
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Мера СОП-UK-12, Мера СОП-UK-11, Мера СОП-UK-10,
Производитель
Изготовитель - Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт")
Страна - РОССИЯ
Населенный пункт - г. Череповец
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1053 от 2021.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплекты мер моделей дефектов ("УКМ-УЛЬТРА")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71169-18 21.05.2029 |
Толщиномеры ультразвуковые, "ТОН" Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт") (РОССИЯ г. Череповец) |
ОТ МП |
1 год |
|
82031-21 18.06.2026 |
Комплекты мер моделей дефектов, "УКМ-УЛЬТРА" Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт") (РОССИЯ г. Череповец) |
ОТ МП |
2 года |
|
82515-21 09.08.2026 |
Установки ультразвукового контроля автоматизированные, ULTRAPIPE Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт") (РОССИЯ г. Череповец) |
ОТ МП |
1 год |
|
86696-22 05.09.2027 |
Меры моделей дефектов, KALICHEK Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт") (РОССИЯ г. Череповец) |
ОТ МП |
2 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Комплекты мер моделей дефектов ("УКМ-УЛЬТРА")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Комплекты мер моделей дефектов ("УКМ-УЛЬТРА")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
2776 | 2776 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпункт 6 Паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер моделей дефектов «УКМ-УЛЬТРА»26.51.6-20-66744541-2020ТУ. Комплекты мер моделей дефектов «УКМ-УЛЬТРА». Технические условия
Принцип действия мер основан на воспроизведении геометрических параметров искусственных дефектов следующих типов: паз (длина, ширина и глубина), плоскодонное отверстие (диаметр и глубина) и сквозное отверстие (диаметр).
Конструктивно меры представляют собой участки труб, на которых нанесены искусственные дефекты.
Комплект включает в себя одну или несколько мер, которые отличаются между собой формой, габаритными размерами, количеством и ориентацией воспроизводимых искусственных дефектов.
Мера «СОП-иК-10» представляет собой фрагмент трубы с продольным сварным швом, на поверхности которого нанесены продольные и поперечные дефекты типа паз, а также нанесено торцевое плоскодонное отверстие и сквозное радиальное отверстие.
Мера «СОП-иК-11» представляет собой бесшовный фрагмент трубы, на котором нанесены дефекты типа паз, а также единичное плоскодонное отверстие.
Мера «СОП-иК-12» представляет собой часть трубы заданного диаметра, на поверхности которой нанесены дефекты типа паз (продольные, поперечные и наклонные), а также единичные дефекты типа плоскодонное и сквозное отверстие. Конфигурация меры по типу и количеству воспроизводимых искусственных дефектов определяется номинальным диаметром меры.
Количество и параметры мер в комплекте определяются при заказе.
Общий вид мер представлен на рисунке 1.
Чертеж мер приведен на рисунках 2-4.
Пломбирование мер не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Рисунок 1 - Общий вид комплекта мер моделей дефектов «УКМ-УЛЬТРА»
номинальный диаметр трубы номинальная толщина стенки трубы номинальная длина трубы
D-T-L-

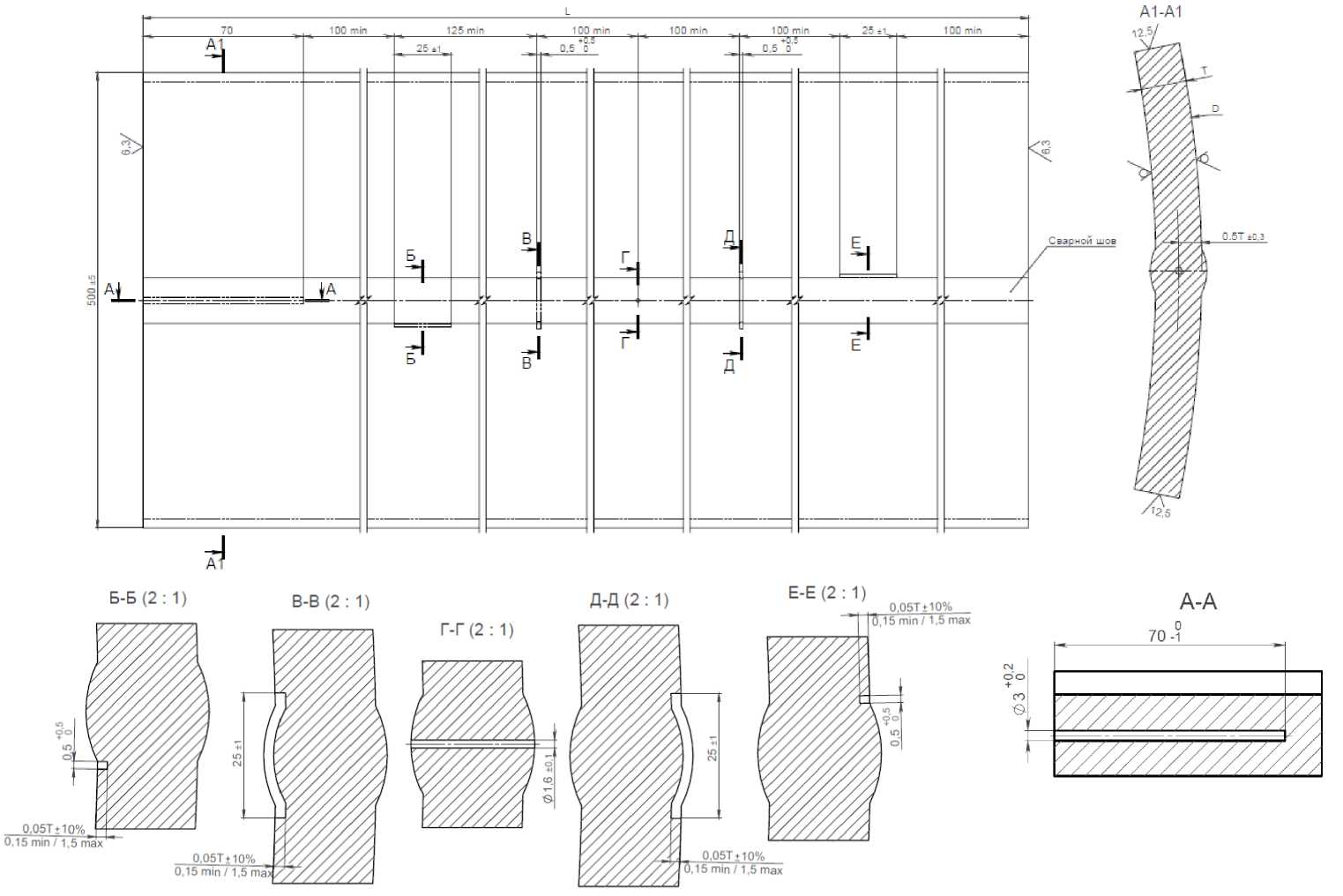

Рисунок 2 - Чертеж меры «СОП-UK-IO»
Рисунок 3 - Чертеж меры «СОП-UK-II»
М-М (2 : 1)
П-П (2 :1)
для труб диаметром менее 150 мм
01,6+0,1
Л-Л (5: и W5
0.5
М-М (5:1)
для трубдиаметром более 25 мм
П-П (2 : 1)
для труб диаметром более 25 мм
Рисунок 4 - Чертеж меры «СОП-ЦК-12»
D - ноиинапьтй дяш/етр трубы
Т - номинальная толщина стенка трубы L - номинальная д/жна трубы
0.5Т+0.1
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений толщины стенки мер, мм |
от 1 до 100 |
|
Воспроизводимые значения геометрических параметров дефектов типа паз Х): Ширина, мм Глубина, мм Длина, мм
|
0,5 0,05-Т, но не менее 0,15 мм и не более 1,5 мм 25 32 |
|
Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов типа паз: Ширина, мм Длина, мм |
+0,5 ±1 |
|
Пределы допускаемой относительной погрешности воспроизведения геометрических параметров дефектов типа паз: Глубина, % |
±10 |
|
Воспроизводимые значения геометрических параметров дефектов типа плоскодонное отверстие: Диаметр, мм Глубина, мм |
3 0,5-Т |
|
Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов типа плоскодонное отверстие: Диаметр, мм
|
+0,2 ±0,1 ±0,3 ±0,1 |
|
Воспроизводимое значение диаметра дефекта типа сквозное отверстие (мера «СОП-ЦК-10» и мера «СОП-ЦК-12» 3)), мм |
1,6 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра дефекта типа сквозное отверстие (мера «СОП-ЦК-10» и мера «СОП-ЦК-12» 3)), мм |
±0,1 |
|
Примечание: Т - номинальное значение толщины стенки меры, мм | |
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более Длина | |
|
- мера «СОП-ЦК-10» |
от 720 до 18000 |
|
- мера «СОП-ЦК-11» |
370 |
|
- мера «СОП-ЦК-12» |
от 1150 до 13000 |
|
Толщина |
от 1 до 100 |
|
Ширина | |
|
- мера «СОП-ЦК-10» |
505 |
|
- мера «СОП-ЦК-11» |
302 |
|
Диаметр | |
|
- мера «СОП-ЦК-12» |
от 3 до 550 |
|
Масса, кг, не более | |
|
- мера «СОП-ЦК-10» |
от 2,8 до 7100 |
|
- мера «СОП-ЦК-11» |
от 0,09 до 86,00 |
|
- мера «СОП-ЦК-12» |
от 0,06 до 14500 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
