Номер по Госреестру СИ: 82089-21
82089-21 Хроматограф газовый
(Agilent 6850A)
Назначение средства измерений:
Хроматограф газовый Agilent 6850A (далее - хроматограф) предназначен для количественного химического анализа органических и неорганических смесей веществ.
Внешний вид.
Хроматограф газовый
Рисунок № 1
Общие сведения
Дата публикации - 22.06.2021
Срок свидетельства -
Номер записи - 183286
ID в реестре СИ - 1390781
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Agilent 6850A,
Производитель
Изготовитель - Фирма "Agilent Technologies Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Хроматограф газовый (Agilent 6850A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Agilent Technologies Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80167-20 |
Хроматограф жидкостный Agilent 1260 Infinity с рефрактометрическим детектором RID, Фирма "Agilent Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
81153-20 |
Хроматограф жидкостный Agilent 1260 Infinity с детектором на диодной матрице DAD, кондуктометрическим детектором CDD-10Avp, Фирма "Agilent Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82089-21 |
Хроматограф газовый, Agilent 6850A Фирма "Agilent Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Хроматограф газовый (Agilent 6850A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «Поверие» (RA.RU.313216) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хроматограф газовый (Agilent 6850A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографа учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименования программного обеспечения |
GINA Star |
|
Идентификационное наименование ПО |
gina nt.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.9 Service Pack 14 |
|
Цифровой идентификатор ПО |
C928DFBAA981244EDD1F0DC96A63A58D |
|
Алгоритм вычисления |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографу газовому Agilent 6850AПриказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Принцип действия хроматографа основан на разделении смеси веществ на компоненты на хроматографической колонке и последующем их детектировании пламенноионизационным детектором.
Газовый хроматограф Agilent 6850A представляет собой 1-канальный прибор (с одним устройством для ввода проб и с пламенно-ионизационным детектором), оснащенный клавишным пультом и цифровым индикатором. В состав хроматографа Agilent 6850A входит термостат детектора и колонок, блок ввода проб, блок контроля газовых потоков и внешнего компьютера.
Хроматограф оснащен электронным контролем режимных параметров (температуры термостатируемых блоков, давления, расхода газов и т.д.), сигнализацией тревоги и остановкой прибора в случае отклонения параметров от заданных значений. Предусмотрено программирование температуры термостата колонок и изменения скорости потока или давления на входе в колонку. Хроматограф может комплектоваться как насадочными, так и капиллярными колонками.
Общий вид хроматографа показан на рисунке 1.
Пломбирование хроматографа не предусмотрено.

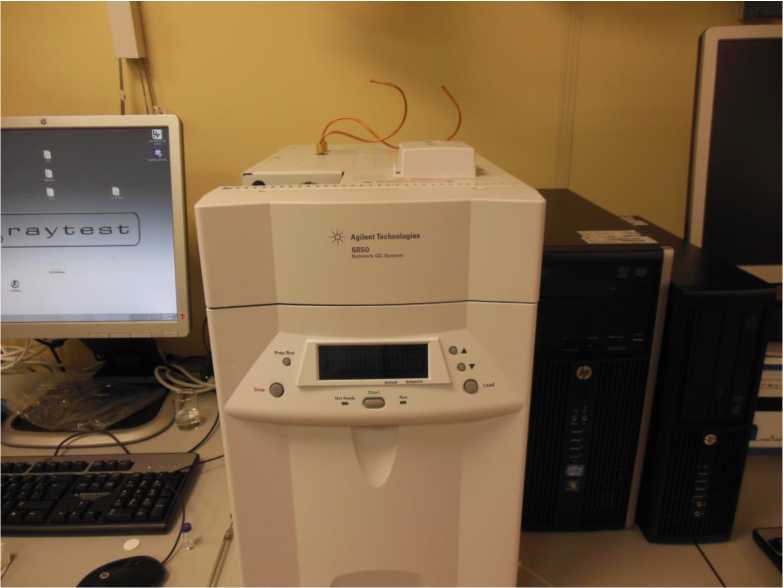

Рисунок 1 - Общий вид хроматографа газового Agilent 6850A
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, А |
140’13 |
|
Предел детектирования по гексадекану, г /c |
540’12 |
|
Предел допускаемого среднего квадратического отклонения выходного сигнала, % | |
|
- площади пика |
4 |
|
- времени удержания |
0,3 |
|
Относительное изменение выходного сигнала (площади пика) за 8 часов непрерывной работы, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220tg |
|
- частота переменного тока, Гц |
50 ±1 |
|
Потребляемая мощность, Вт, не более |
2000 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
490 |
|
- ширина |
283 |
|
- длина |
568 |
|
Масса, кг, не более |
23 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
