Сведения о средстве измерений: 28438-12 Генераторы импульсов

Номер по Госреестру СИ: 28438-12
28438-12 Генераторы импульсов
(Г5-99)

Назначение средства измерений:
Генераторы импульсов Г5-99 (далее - генераторы) предназначены для формирования прямоугольных импульсов с изменяемыми временными и амплитудными параметрами.

сертификация программного обеспечения
Внешний вид. Генераторы импульсов , http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы импульсов
Рисунок № 1
Внешний вид. Генераторы импульсов , http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы импульсов
Рисунок № 2

Общие сведения

Дата публикации - 15.06.2021
Срок свидетельства - 27.02.2022
Номер записи - 181894
ID в реестре СИ - 1390047
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, нет, Г5-99,

Производитель

Изготовитель - АО "Курский завод "Маяк"
Страна - РОССИЯ
Населенный пункт - г.Курск
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Генераторы импульсов (Г5-99)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Курский завод "Маяк"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
65318-16
26.09.2021
Радиометры измерения радиоактивного загрязнения, РЗС-21, исп. РЗС-21-01 НДРП.412124.001-01, РЗС-21-02 НДРП.412124.001-02, РЗС-21-03 НДРП.412124.001-03, РЗС-21-04 НДРП.412124.001-04, РЗС-21-05 НДРП.412124.001-05
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
ОТ
МП
1 год
74474-19

Приборы для исследования амплитудно-частотных характеристик, Х1-54
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
ОТ
МП
1 год
5463-76
26.08.2020
Генеpатоpы импульсов, Г5-60
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
ОТ
МП
1 год
5269-12
30.05.2022
Генеpатоpы импульсов, Г5-56
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
1 год
31975-12
17.02.2022
Измерители модулей коэффициентов передачи и отражения, Р2-136
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
2 года
28627-12
30.05.2022
Наборы мер, Н3-27
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
2 года
28626-12
30.05.2022
Наборы мер, Н2-4
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
2 года
28562-05
26.08.2020
Установки измерительные, К2Х-77
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
2 года
28438-12
27.02.2022
Генераторы импульсов , Г5-99
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
ОТ
МП
2 года
26316-12
01.03.2022
Измерители модулей коэффициентов передачи и отражения, Р2-133
АО "Курский завод "Маяк" (РОССИЯ г.Курск)
2 года

Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.

Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).

Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.

В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.

Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Генераторы импульсов (Г5-99)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • Г5-99
  • 2 1 0 2 0 1 0 1
    АО "ННПО ИМЕНИ М. В. ФРУНЗЕ"
    (0799)
  • нет модификации
  • 10 4 10 0 0 0 0 0
    АО "НПЦАП"
    (RA.RU.311895)
  • нет
  • 1 0 1 0 1 0 1

    Стоимость поверки Генераторы импульсов (Г5-99)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую или заднюю панель генераторов в виде наклейки и типографским способом на титульный лист эксплуатационной документации


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к генераторам импульсов Г5-99

    ГОСТ РВ 20.39.301-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Общие технические требования, методы контроля и испытаний. Общие положения

    ГОСТ РВ 20.39.302-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования к программам обеспечения надежности и стойкости к воздействию ионизирующих и электромагнитных излучений

    ГОСТ РВ 20.39.303-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования к надежности. Состав и порядок задания

    ГОСТ РВ 20.39.304-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Требования к стойкости к внешним воздействующим факторам

    ГОСТ РВ 20.39.305-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Методы испытаний на воздействие механических факторов

    ГОСТ РВ 20.39.308-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Общие технические требования, методы контроля и испытаний. Конструктивно-технические требования

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ Р 8.761-2011 ГСИ. Государственная схема для средств измерений импульсного электрического напряжения

    ТНЯИ.468784.001ТУ Генератор импульсов Г5-99. Технические условия

    Поверка

    Поверка

    осуществляется по документу ТНЯИ.468784.001 РЭ, раздел 11 «Поверка генератора», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 26.08.2011 г. Основные средства поверки:

    частотомер электронно-счетный 43-64 (регистрационный номер 9135-83), диапазон измерений частоты от 0,005 Гц до 1500 МГц, пределы допускаемой относительной погрешности измерений частоты ±5 ■ 10'7;

    осциллограф С1-108 (регистрационный номер 7866-80), диапазон измерений напряжения от 20 мВ до 10 В. пределы допускаемой относительной погрешности измерений напряжения ±20%;

    осциллограф С1-65А (регистрационный номер 5334-76), диапазон установки коэффициентов отклонения от 0,1 до 5 В/см, относительная погрешность установки коэффициентов отклонений ±5%;

    измеритель временных интервалов И2-26 (регистрационный номер 5343-76), диапазон измерения временных интервалов от 10 нс до 10 мс, пределы допускаемой относительной погрешности измерений временных интервалов ±(5 - 10‘7т+0,8 нс); где т - измеряемый интервал

    генератор Г5-60 (регистрационный номер 5463-76), диапазон установки периода от 100 нс до 10 с, пределы допускаемой относительной погрешности установки периода ±10'Т, где Т - период повторения импульсов;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Акционерное общество «Курский завод «Маяк» (АО «Курский завод «Маяк»)
    ИНН 4632154549
    Адрес: 305016, г. Курск, ул. 50 лет Октября, 8
    Телефон: 8(4712) 52-96-57; факс: 8(4712) 52-96-44
    E-mail: gendir@kursk-mayak.ru

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации»
    Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13
    Телефон: (495) 583-99-23. факс: (495) 583-99-48

    Принцип действия генераторов основан на формировании временных интервалов из импульсов опорной частоты с помощью задающего генератора. Генераторы формируют стандартного вида выходные последовательности одинарных или парных импульсов с прецизионной установкой периода и временного сдвига основных импульсов относительно синхроимпульса.

    Генератор состоит из основного блока, выполненного в унифицированном металлическом корпусе «Надел 75», и выносного блока, соединенных между собой при помощи кабеля.

    На передней панели генератора размещены:

    • - жидкокристаллический индикатор;

    • - органы управления в виде кнопочного поля;

    • - разъемы для подключения источника напряжения внешнего запуска, кнопка

      включения, выходов синхроимпульсов Vo и Vj и разъем для подключения выносного блока.

    Управление генератором осуществляется при помощи кнопочных полей.

    На задней стенке генератора в нижней части размещены:

    -разъемы «КОП»;

    -клемма защитного заземления;

    -ввод сетевого кабеля и сетевые предохранители.

    Обшивка корпуса (верхняя и нижняя) перфорированная. Корпус имеет съемные

    пластмассовые ножки для установки в горизонтальном положении и откидную ножку-подставку для установки генератора в наклонном положении.

    В генераторе можно выделить пять основных функциональных узлов:

    • - микроконтроллерное устройство управления;

    • - устройство сопряжения с КОГ1;

    • - формирователь временных параметров;

    • - устройство фазовой привязки и синхронизации;

    • - устройство питания и формирователь выходного тока.

    Общий вид генераторов представлен на рисунке 1.

    Схема пломбировки от несанкционированного доступа представлена на

    рисунке 2.

    Внешний вид. Генераторы импульсов  (Г5-99), http://oei-analitika.ru

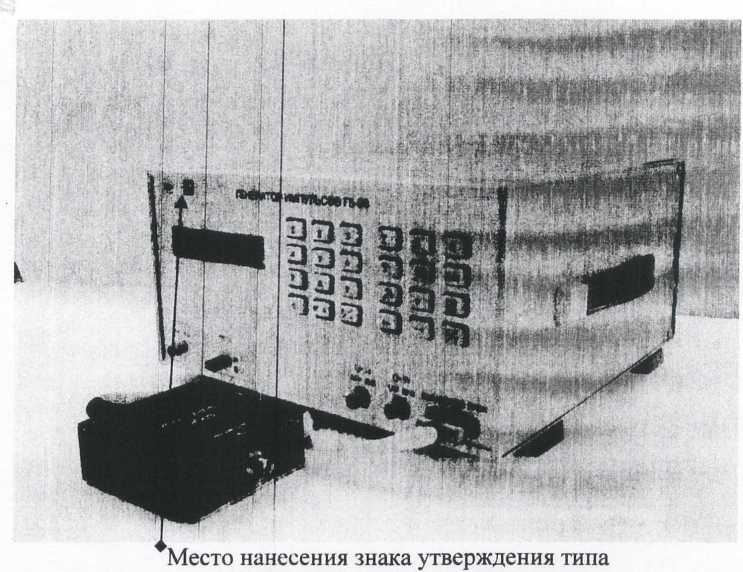

    Рисунок 1 - Общий вид генератора импульсов Г5-99

    Внешний вид. Генераторы импульсов  (Г5-99), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки от несанкционированного доступа


    Комплект поставки включает:

    • - генератор импульсов Г5-99 - 1 шт.;

    • - одиночный комплект ЗИП - 1 шт.:

    • - комплект эксплуатационной документации - 1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон установки длительности основных одинарных или парных импульсов, нс

    от 20 до 50-106

    1 Дополнительный диапазон установки длительности основных одинарных или парных импульсов, нс

    от 20 до 99-106

    Пределы допускаемой абсолютной погрешности установки длительности основных импульсов, нс:

    • - при длительности основных импульсов от 20 до 99 нс

    • - при длительности основных импульсов от 100 до 50 -106 нс

    ±(0,1 т+10 нс)*

    ±(0,03 т±6 нс)

    Максимальная   амплитуда   основных   импульса   на

    согласованной нагрузке (50±1) Ом, при скважности не менее 20, В, не менее:

    • - для длительности импульсов от 100 до 107 нс

    • - для длительности от 10' до 5 -107 нс, а также менее 100 нс

    50

    30

    Диапазон установки амплитуды основных импульсов на внешней нагрузке (50±Г) Ом. при КСВН не более 1,4 в полосе частот до 120 МГц при скважности 20 и более, В

    от 0,5 до 50,0

    Пределы допускаемой абсолютной погрешности установки амплитуды основных импульсов при скважности не менее 20 и импульсов с длительностью не менее 100 нс:

    • - при амплитуде от 0, до 50 В

    • - при амплитуде от 5 до 50 В

    ±0,15 U*

    ±0,1 и

    Диапазон установки периода повторения, мкс:

    • - основных одинарных или парных импульсов при внутреннем запуске

    • - парных импульсов

    от 0,5 до 1,0-107 от 0,8 до 1,0-107

    Пределы допускаемой абсолютной погрешности установки периода повторения одинарных и парных импульсов, мкс

    ±Г10’6 Т*

    Диапазон установки временного сдвига основного одинарного импульса относительно синхроимпульса, мкс:

    • - при внутреннем запуске

    • - при внешнем запуске

    от 0 до 5 • 106 от 0 до Г106

    Пределы допускаемой абсолютной погрешности установки временного сдвига основного одинарного импульса относительно синхроимпульса, нс:

    • - при внутреннем запуске:

    • - при временном сдвиге от Г10'1 мкс до 5-106 мкс

    • - на дополнительном диапазоне

    • - при внешнем запуске:

    • - при временном сдвиге от 1 • 10'1 мкс до 1 • 106 мкс

    • - на дополнительном диапазоне

    ±(3 10‘6D±10 нс)* ±15

    ±(0,045D+10 нс) ±15

    Диапазон установки временного сдвига второго импульса пары относительно первого в режиме парных импульсов, мкс:

    • - в режиме внутреннего запуска

    • - в режиме внешнего запуска

    от 0,2 до 5,0 106 от 0,2 до 1,0-105

    Длительность фронта основного импульса на согласованной нагрузке 50 Ом, нс, не более

    10

    Наименование характеристики

    Значение

    Длительность среза основного импульса на согласованной нагрузке 50 Ом, нс, не более

    20

    Выброс на вершине и в паузе основного импульса, %, не более:

    - при амплитуде менее 40 В

    ■ - при амплитуде импульса от 40 до 50 В

    10

    5

    Неравномерность вершины основного импульса и исходного уровня в паузе, %, не более (от установленной амплитуды)

    5

    ’где:

    т - установленное значение длительности основных импульсов

    U - установленное значение амплитуды

    Т - установленное значение периода повторения импульсов

    D - установленное значение временного сдвига

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50±0,5

    Потребляемая мощность. В А. не более

    130

    Габаритные размеры генератора, мм. не более:

    - высота

    173

    - ширина

    320

    - длина

    327

    Масса, кг, не более

    8,1

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °C

    от 5 до 40

    - относительная влажностЕ. при температуре 25°С, %

    до 90

    - атмосферное давление, мм р г. ст.

    от 630 до 800


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
