Номер по Госреестру СИ: 47459-11
47459-11 Измерители скорости звука в морской воде
(РЭ ИСЗ-М)
Назначение средства измерений:
Измерители скорости звука в морской воде РЭ ИСЗ-М (далее - РЭ ИСЗ-М) предназначены для измерений скорости звука в водной среде.
Внешний вид.
Измерители скорости звука в морской воде
Рисунок № 1
Общие сведения
Дата публикации - 15.06.2021
Срок свидетельства - 05.08.2016
Номер записи - 182699
ID в реестре СИ - 1389247
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РЭ ИСЗ-М,
Производитель
Изготовитель - ОАО "ДАЛЬПРИБОР"
Страна - РОССИЯ
Населенный пункт - г. Владивосток
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители скорости звука в морской воде (РЭ ИСЗ-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "ДАЛЬПРИБОР"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48257-11 22.11.2016 |
Каналы измерительные контрольно-проверочной аппаратуры "Кема", Ч3-86А ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
ОТ МП |
2 года |
|
47459-11 05.08.2016 |
Измерители скорости звука в морской воде, РЭ ИСЗ-М ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
ОТ МП |
2 года |
|
31221-12 13.01.2022 |
Зонды измерительные, ЗИ-101 ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
ОТ МП |
2 года |
|
31220-12 13.01.2022 |
Зонды измерительные, ЗИ-001 ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
ОТ МП |
2 года |
|
31219-12 13.01.2022 |
Аппаратура , МГИ-01М ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
ОТ МП |
1 год |
|
26753-04 01.05.2009 |
Аппаратура измерения скорости звука в морской воде, МГИ-01 ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
ОТ МП |
1 год |
|
26186-03 01.03.2009 |
Преобразователи первичные измерительные скорости звука в воде и гидростатического давления (приборов 3), ОАО "ДАЛЬПРИБОР" (РОССИЯ г. Владивосток) |
1 год |
Кто поверяет Измерители скорости звука в морской воде (РЭ ИСЗ-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Измерители скорости звука в морской воде (РЭ ИСЗ-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Конструкция прибора исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию. Программный продую ТГИЮ.90002-02 90 O2.hex встроен в РЭ ИСЗ-М и записан в постоянную энергонезависимую память управляющего микропроцессорного устройства на этапе производства и в процессе эксплуатации изменению не подлежит. ПО осуществляет циклический сбор данных с привязкой по времени, расчет значений скорости звука и передачу измерительной информации на внешний компьютер. Через имеющийся в составе РЭ ИСЗ-М интерфейс модифицировать встроенное ПО без применения специализированных программ разработчика невозможно.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий > в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к требования к измерителям скорости звука в морской воде РЭ ИСЗ-МГОСТ РВ 20.39.304-98
ГОСТ Р 8.870-2014 ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с
Y
ТГИЮ.416243.006ТУ Измерители скорости звука в морской воде РЭ ИСЗ-М. Технические условия
Поверка
Поверкаосуществляется по документу ТГИЮ.416243.006ДЗ «Инструкция. Измерители скорости звука в морской воде РЭ ИСЗ-М. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 15.05.2018 г.
Основное средство поверки:
- вторичный эталон по ГОСТ Р 8.870-2014: пределы неисключённой систематической погрешности результата измерений скорости звука при доверительной вероятности, равной 0,99, ±0,08 м/с, СКО результатов измерений скорости звука не более 0,05 м/с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых РЭ ИСЗ-М с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Публичное акционерное общество «Дальприбор» (ПАО «Дальприбор»)ИНН 239008807
Адрес: 690105, г. Владивосток, ул. Бородинская, д. 46/50
Тел.: +7(4232) 32-63-68, факс: +7(4232) 32-63-07
Веб-сайт: www.dalpribor.ru
E-mail: dalpribor@mail.primorye.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: +7 (495) 583-99-23; факс: +7 (495) 583-99-48
Принцип действия РЭ ИСЗ-М основан на времяпролётном методе измерений скорости звука, заключающемся в определении времени прохождения импульсного сигнала в акустической базе известных размеров, помещённой в водную среду.
Конструктивно РЭ ИСЗ-М представляют собой герметичный цилиндр из нержавеющей стали, на одной торцевой стороне которого находится ручка для переноски и разъём для подключения кабеля с блоком питания, по которому производится подача электропитания на измеритель и вывод измерительной информации, на другой торцевой стороне - первичный измерительный преобразователь (ПИП) скорости звука, закрытый защитным кожухом. Внутри цилиндра в специальной теплоизоляции размещены два электронных модуля формирования и преобразования импульсных сигналов в цифровой код. Электропитание РЭ ИСЗ-М осуществляется с помощью блока питания, преобразующего напряжение переменного тока сети электропитания 220 В частотой 50 Гц в напряжение питания постоянного тока 19 В. В комплект поставки РЭ ИСЗ-М входит ванна калибровочная, обеспечивающая равномерное перемешивание рабочей жидкости при проведении поверочных работ с использованием РЭ ИСЗ-М в лабораторных условиях.
РЭ ИСЗ-М представляет собой измерительный преобразователь, предназначенный для измерений скорости звука в морской воде и преобразования измеренного значения скорости звука в последовательный двоичный код, соответствующий значению скорости звука. РЭ ИСЗ-М применяется совместно с управляющим компьютером и общим программным обеспечением (не входящими в комплект поставки). Передача измерительной информации на компьютер осуществляется с помощью последовательного интерфейса стандарта RS-232C в формате ASCII. Приём, накопление, отображение и передача информации производится с помощью стандартной программы «HyperTerminal» ОС семейства Windows или иной специализированной программы, поддерживающей формат передачи данных ASCII.
По условиям эксплуатации РЭ ИСЗ-М соответствуют группе 2.7 по ГОСТ РВ 20.39.304-98 с диапазоном рабочих температур от минус 2 до плюс 35 °C, без предъявления требований к механическим воздействиям.
Общий вид РЭ ИСЗ-М и место пломбировки от несанкционированного доступа представлены на рисунке 1. Защита от несанкционированного доступа (пломбировка) предусмотрена на болте крепления защитного кожуха. Общий вид ванны калибровочной представлен на рисунке 2.

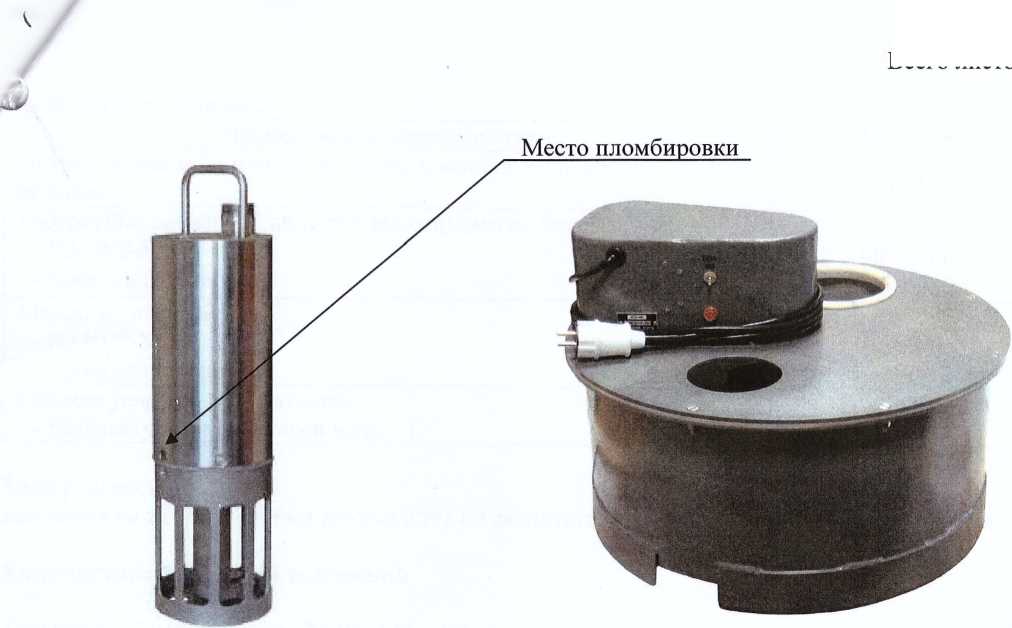

Рисунок 1 - Общий вид РЭ ИСЗ-М и место пломбировки
Рисунок 2 - Общий вид ванны калибровочной
Таблица 4 - Комплектность РЭ ИСЗ-М
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель скорости звука в морской воде РЭ ИСЗ-М |
ТГИЮ.416243.006 |
1 |
|
Комплект принадлежностей |
ТГИЮ.416924.001 |
1 |
|
Комплект эксплуатационной документации согласно ведомости эксплуатационных документов |
ТГИЮ.416243.006ВЭ |
1 |
|
Ящик укладочный |
ТГИЮ.321451.009 |
1 |
|
Методика поверки |
ТГИЮ.416243.006ДЗ |
1 |
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости звука в водной среде, м/с |
от 1407 до 1560 |
|
Пределы допускаемой абсолютной погрешности измерений скорости звука в водной среде, м/с |
±0,25 |
|
Номинальная цена единицы младшего разряда, м/с |
0,01 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 198 до 242 от 49 до 51 |
-продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Потребляемая мощность (совместно с ванной калибровочной), В А, не более |
100 |
|
Габаритные размеры (диаметр * высота), мм, не более: | |
|
- РЭ ИСЗ-М |
90 x 335 |
|
- ванна калибровочная |
480 х 330 |
|
Масса, кг, не более: | |
|
- РЭ ИСЗ-М |
3,8 |
|
- ванна калибровочная |
12 |
|
Рабочие условия эксплуатации: |
от -2 до ±35 |
|
- температура окружающей воды, °C |
