Номер по Госреестру СИ: 59859-15
59859-15 Элементы чувствительные
(ТЭЭ 295)
Назначение средства измерений:
Элементы чувствительные ТЭЭ 295 (далее - элементы чувствительные) предназначены для измерений температуры поверхностей конструкций и выдачи сигнала в виде активного сопротивления на усилительное устройство.

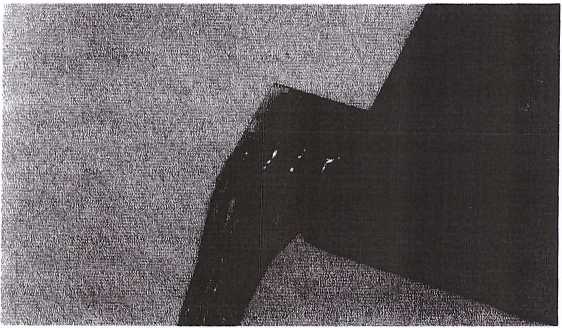

Внешний вид.
Элементы чувствительные
Рисунок № 1
Внешний вид.
Элементы чувствительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений«Элемент чувствительный ТЭЭ 295. Технические описание и инструкция по эксплуатации. БЫ6.036.295 ТО».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к элементам чувствительным ТЭЭ 295-
1. ГОСТ РВ 20.39.301-98.
-
2. ГОСТ РВ 20.39.304-98.
-
3. ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерения температуры».
лист № 3 всего листов 3
-
4. ОСТ 92-0949-74 «Клеи. Типовые технологические процессы склеивания».
-
5. БЫ6.036.295 ТУ «Элемент чувствительный ТЭЭ 295. Технические условия».
Осуществление деятельности в области обороны и безопасности государства.
Поверка
Поверка осуществляется по ГОСТ 8.461-2009 «ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».Основные средства поверки:
-
- термометр сопротивления платиновый эталонный ПТС-10М (регистр. № 11804-99): пределы допускаемой абсолютной погрешности измерений ±0,01 °C, диапазон измерений температуры от минус 196 до 660 °C;
-
- термостат паровой ТП-2 (регистр. № 25916-03): диапазон воспроизведения температуры от 95 до 102 °C, нестабильность поддержания заданной температуры в рабочей камере ± 0,03 °C;
-
- термостат жидкостной «ТЕРМОТЕСТ-300» (регистр. № 39300-08): диапазон
воспроизводимых температур от 100 до 300 °C, нестабильность поддержания заданной температуры ± 0,02 °C;
-
- вольтметр универсальный В7-78/1 (регистр. № 31773-06): диапазон измерений сопротивления от 100 Ом до 100 МОм, пределы допускаемой относительной погрешности измерений ± (от 0,01 до 0,4) %.
Изготовитель
Открытое акционерное общество «Научно-производственное объединение измерительно!: техники» (ОАО «НПО ИТ»).Юридический (почтовый) адрес: 141074, Московская область, г. Королев, ул. Пионерская дом 2.
Телефон (495) 513-1078, факс (495) 513-1449.
E-mail: npoit@npoit.ru, адрес в Интернет: www.npoit.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова Д. 13.
Телефон: (495) 583-99-23, Факс: (495) 583-99-48.
Элемент чувствительный представляет собой подложку лейкосапфира толщиной не более 250 мкм, на которой методом осаждения выращена эпитаксиальная пленка кремния толщиной не более 3,0 мкм, из которой методами микроэлектроники сформированы терморезистор и контактные площадки к нему. К контактным площадкам терморезистора припаиваются четыре вывода, из которых два - токовые, два - потенциальные. Установка элемента чувствительного на измеряемую поверхность осуществляется приклеиванием по ОСТ 92-0949 с помощью клея, работоспособного в заданном диапазоне температур, согласно ОСТ 92-0948.
Электрическая схема элемента чувствительного - четырехпроводная, допускается подключение по двухпроводной схеме.
Принцип работы элементов чувствительных основан на свойстве резистора, изготовленного из пленки кремния, изменять свое омическое сопротивление с изменением температуры в месте установки элемента чувствительного. Сигнал с элемента чувствительного (в виде изменения сопротивления) выдается на усилительное устройство.
Элементы чувствительные имеют 2 вида исполнений, различающихся диапазоном измеряемых температур: ТЭЭ 295, ТЭЭ 295-01.
По условиям эксплуатации элементы чувствительные относятся к классу 5 по ГОСТ РВ 20.39.301-98, к группе 5.3 согласно ГОСТ РВ 20.39.304-98. По числу уровней качества функционирования элементы чувствительные относятся к виду I, по характеру применения - к категории А согласно ГОСТ РВ 20.39.301-98.
Конструкцией элементов чувствительных не предусмотрено нанесение поверительного клейма и пломбировки.
Внешний вид термометра приведен на рисунке 1.
Рисунок 1
Комплект поставки включает:
-
- элемент чувствительный ТЭЭ 295-1 шт.,
-
- эксплуатационная документация-1 комплект.
лист № 2
всего листов 3
Диапазон измерений температуры, °C:
-
- для ТЭЭ 295.........................................................................от минус 196 до 150;
-
- для ТЭЭ 295-01......................................................................от минус 196 до 250.
Сопротивление при температуре 0 °C, Ом..................................................720 ± 100.
Температурный коэффициент сопротивления (а) для диапазона температур от минус 196
до 150 °C, 1/°С, не менее..............................................................................1,2 • 10 ’.
Предел допускаемой суммарной погрешности градуировочной характеристики элемента
Время термической реакции, с, не более
Габаритные размеры (длина х ширина х высота), мм, не более........................6 х 6 х 0,5.
Масса элемента чувствительного, г, не более
