Номер по Госреестру СИ: 81779-21
81779-21 Установка поверочная передвижная
(MOBILE FLOW LAB)
Назначение средства измерений:
Установка поверочная передвижная MOBILE FLOW LAB (далее установка), предназначена для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов жидкости, массы и объема жидкости в потоке.
Внешний вид.
Установка поверочная передвижная
Рисунок № 1
Внешний вид.
Установка поверочная передвижная
Рисунок № 2
Общие сведения
Дата публикации - 06.06.2021
Срок свидетельства -
Номер записи - 181031
ID в реестре СИ - 1388388
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MOBILE FLOW LAB,
Производитель
Изготовитель - Фирма Endress+Hauser (Hungary) Ltd.
Страна - ВЕНГРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установка поверочная передвижная (MOBILE FLOW LAB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81779-21 Установка поверочная передвижная (MOBILE FLOW LAB) Фирма Endress+Hauser (Hungary) Ltd. (ВЕНГРИЯ ) |
76744-19 Контроллеры микропроцессорные (БЭ2000) ООО НПП "ЭКРА" (РОССИЯ г.Чебоксары) |
|
81779-21 Установка поверочная передвижная (MOBILE FLOW LAB) Фирма Endress+Hauser (Hungary) Ltd. (ВЕНГРИЯ ) |
76780-19 Установки поверочные средств измерений объема или массы сжиженных углеводородных газов (УПМ-СГ) Акционерное общество «Промприбор» (АО «Промприбор») (РОССИЯ Орловская обл., г. Ливны) |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Установки поверочные средств измерений объема или массы сжиженных углеводородных газов (УПМ-СГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки поверочные средств измерений объема или массы сжиженных углеводородных газов (УПМ-СГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения поверок средств измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 -
2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EH Calibration v1.8.fxa |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.2.0.3 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.6 «Руководство по эксплуатации. Паспорт изделия».
Нормативные и технические документы
Принцип действия установки основан на воспроизведении массового и объемного расходов жидкости, массы и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, системы управления, регулирования, сбора и обработки информации и измерении расхода и количества протекающей жидкости при помощи средств измерений массового и объемного расходов жидкости, массы и объема жидкости в потоке.
Установка состоит из средств измерений массового и объемного расходов жидкости, массы и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, накопительного резервуара, системы подготовки, подачи и стабилизации расхода измеряемой среды, измерительной линий, системы управления, регулирования, сбора и обработки информации.
В качестве средств измерений массового и объемного расходов, массы и объема жидкости в потоке в составе установки применяются расходомеры массовые Promass (мод. Promass 300, Promass 500) (регистрационный номер 68358-17) модификации Promass F 300 с номинальным диаметром DN 8, Promass Q 300 с номинальным диаметром DN 25, DN 50.
Поверяемое средство измерений устанавливается в измерительную линию установки, состоящей из гибкой подводки, набором прямых участков, запорной арматуры, средств измерений давления и температуры измеряемой среды. Измеряемая среда подается насосами из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через расходомеры установки и измерительный участок. Далее измеряемая среда направляется обратно в накопительный резервуар. Система управления, регулирования, сбора и обработки информации обрабатывает и сравнивает полученные показания поверяемого средства измерений и средств измерений установки.
Транспортируется установка в частично разобранном состоянии.
Общий вид установки представлен на рисунке 1.
Пломбировка установки осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки, которой пломбируется кламп соединения каждого расходомера с установкой, с нанесением знака поверки на пломбу. Схема пломбировки приведена на рисунке 2.

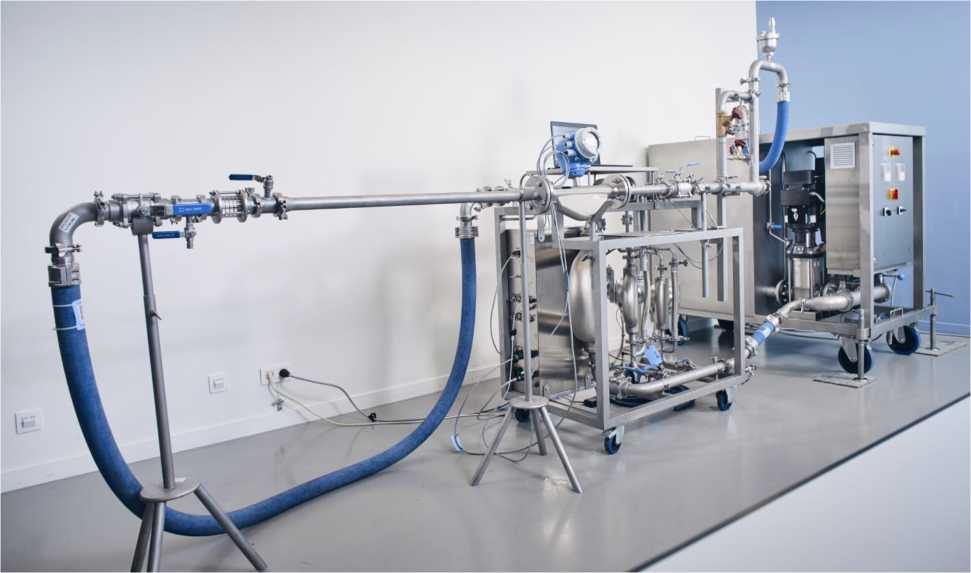

Рисунок 1 - Общий вид установки поверочной передвижной
MOBILE FLOW LAB

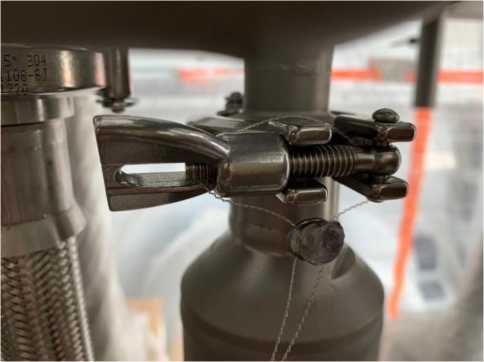

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых расходов, т/ч (м3/ч) |
от 0,1 до 60 |
|
Пределы допускаемой относительной погрешности установки при измерении массы и объема жидкости в потоке, массового и объемного расходов жидкости в потоке, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений |
от DN8 до DN80 |
|
Количество одновременно поверяемых средств измерений, штук |
1 |
|
Измеряемая среда Температура измеряемой среды, °С Давление измеряемой среды, МПа, не более |
Питьевая вода по СанПиН 2.1.4.1074-2001 от +10 до +30 0,5 |
|
Параметры электрического питания: Напряжение питания, В Частота, Гц |
380 ±38; 220±22 50±1 |
|
Условия эксплуатации:
|
от +10 до +40 от 30 до 80 от 84 до 107 |
|
Средний срок службы, лет |
12 |
|
Наработка на отказ, ч, не менее |
20000 |
