Наименование

Обозначение

Количество

Прибор для измерений параметров шероховатости поверхности

HANDYSURF⁺, SURFCOM TOUCH или SURFCOM FLEX

1 шт.

Стандартный щуп

—

1 шт.

Образец шероховатости для калибровки

—

1 шт.

Зарядное устройство

—

1 шт.

ПО на CD-диске

SupportWare или SupportWare II

1 шт.

Руководство по эксплуатации

—

1 экз.

Методика поверки

МП 203-23-2020

1 экз.

Наименование характеристики

Значение

Исполнение

HANDYSURF⁺ 35;

SURFCOM

TOUCH 35

HANDYSURF⁺ 40;

SURFCOM

TOUCH 40

HANDYSURF⁺ 45;

SURFCOM

TOUCH 45

Диапазон измерений шероховатости по параметру Rz, мкм

от 0,02 до 370

Диапазон измерений шероховатости по параметру Ra, мкм

от 0,02 до 120

Пределы допускаемой относительной погрешности измерений шероховатости по параметру Rz¹⁾, %

±5

Пределы допускаемой относительной погрешности измерений шероховатости по параметру Ra¹⁾, %

±4

Разрешение по оси Z, нм

0,7

Длина трассирования, мм

от 0,2 до 16

от 0,2 до 4

Допускаемое отклонение от прямолинейности перемещения щупа, мкм

0,5 (на 16 мм)

0,5 (на 4 мм)

Параметры шероховатости

Pt, Ra, Rq, Rz, Rv, Rc, Rt, RSm, RAq, Rsk, Rku, Rmr(c), Rmr, R6c, Rz94, R3z, RAa, RXa, RXq, Ry, Lr, Sm, S, tp, tp2, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, Rz.I, RS, Rmr2, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Aa, Aq, Htp

Радиус закругления щупа, мкм

2

5

2

5

5

Угол щупа, °

60

90

60

90

90

Измерительное усилие, мН, не более

0,75

4

0,75

4

4

Фильтры

Гаусса, 2RC (с фазовой компенсацией), 2RC (без фазовой компенсации)

Отсечка шага:

• - %с, мм

• - A.S, мкм

0,08; 0,25; 0,8; 2,5

2,5; 8

Скорость измерений (переключаемая), мм/с

0,5; 0,6; 0,75; 1,0

0,6

Модификация

HANDYSURF⁺     SURFCOM TOUCH 35/40/45

Габаритные размеры блока привода, мм, не более:

• - длина

• - ширина

• - высота

117

22

23

Наименование характеристики

Значение

Исполнение

HANDYSURF⁺ 35; SURFCOM TOUCH 35

HANDYSURF⁺ 40; SURFCOM TOUCH 40

HANDYSURF⁺ 45; SURFCOM TOUCH 45

Габаритные размеры блока обработки информации, мм, не более:

• - модификации HANDYSURF⁺:

• - длина

• - ширина

• - высота

• - модификации SURFCOM TOUCH 35/40/45:

• - длина

• - ширина

• - высота

185

66

58

252²⁾ (320³⁾)

167

44

Масса⁴⁾, кг, не более:

• - модификации HANDYSURF⁺

• - модификации SURFCOM TOUCH 35/40/45

0,5

1,6¹⁾ (2,0²⁾)

Интерфейсы

USB

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

50/60

Потребляемая мощность, В^А, не более:

• - модификации HANDYSURF⁺

• - модификации SURFCOM TOUCH 35/40/45

11

85

Условия эксплуатации:

• - диапазон рабочих температур, °С

• - относительная влажность воздуха (без конденсата), %, не более

от +10 до +35

80

• ¹⁾ - при температуре окружающего воздуха от плюс 15 до плюс 25 °C;

• ²⁾ - исполнение без встроенного принтера;

• ³⁾ - исполнение со встроенным принтером;

• ⁴⁾ - включает массу блока привода и блока обработки информации

Наименование характеристики

Значение

Исполнение

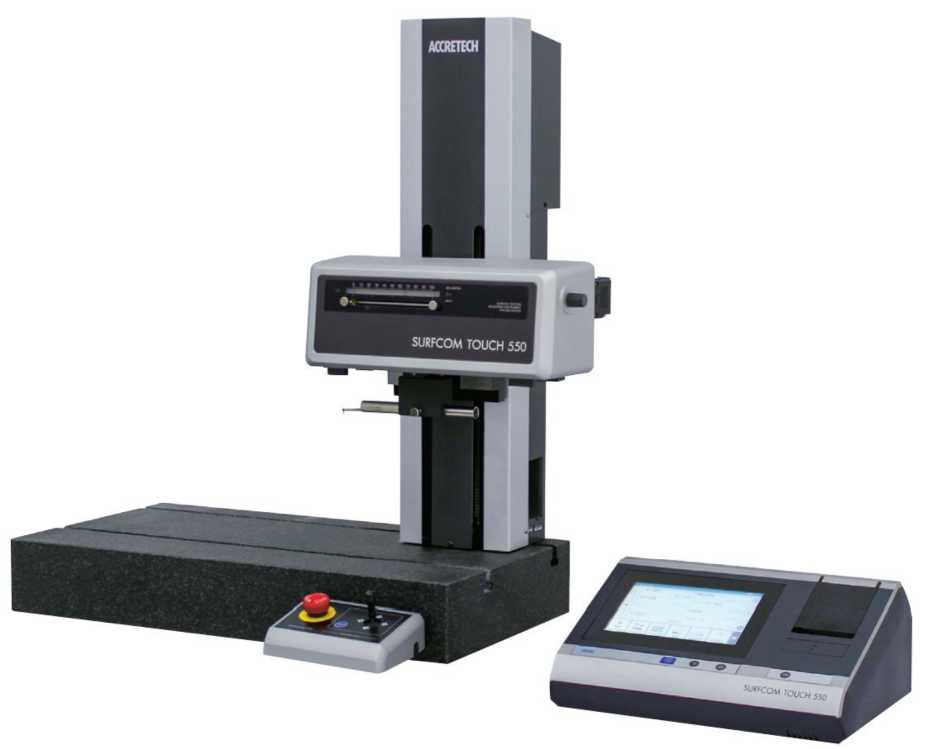

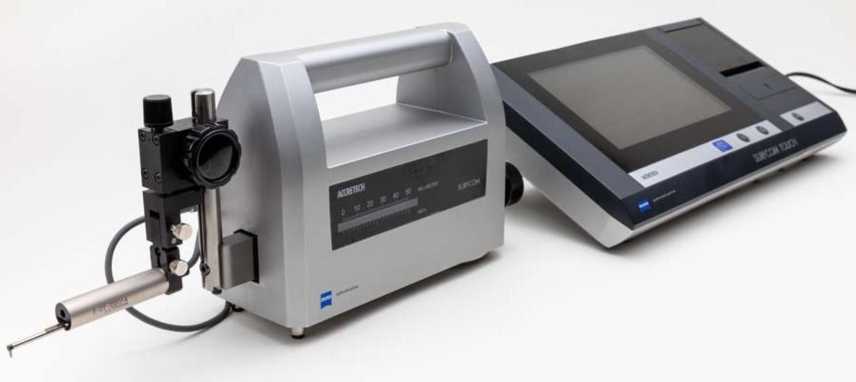

SURFCOM TOUCH 50   SURFCOM TOUCH 550

Диапазон измерений шероховатости по параметру Rz, мкм

от 0,02 до 1000

Диапазон измерений шероховатости по параметру Ra, мкм

от 0,02 до 300

Наименование характеристики

Значение

Исполнение

SURFCOM TOUCH 50

SURFCOM TOUCH 550

Пределы допускаемой

относительной погрешности

±5

измерений шероховатости по параметру Rz¹⁾, %

Пределы допускаемой

относительной погрешности

±3

измерений шероховатости по параметру Ra¹⁾, %

Разрешение по оси Z, нм

0,1 (на диапазоне ±40 мкм) 1,25 (на диапазоне ±500 мкм)

Длина трассирования, мм

от 0,05 до 50

от 0 до

100

от 0 до 200

Допускаемое отклонение от

0,3

0,05+1,5-L/1000,

прямолинейности перемещения

(на 50 мм)

L - перемещение, мм

щупа, мкм

Pa, Pq, Pp, Pv, Pc, PSm, PAq, PPc, Psk, Pku, Pt, Pmr(c), Pmr, P6c, Rz82, TILTA, AVH, Hmax, Hmm, AREA, Rmax, Rz, Sm, Aa, Aq, la, Iq, Lr, Rsk, Rku, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp, tp2, Hp, Ra, Rq, Rv, Rc, Rt, RSm, RAq, Rmr(c), Rmr, R6c, Rz94, R3z,

Параметры шероховатости

RAa, Rla, Rlq, Ry, Lr, Sm, S, tp, tp2, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rz.I, RS, Rmr2, A1, A2, Rpm, Aa, Aq, Htp, Wa, Wq, Wt, Wp, Wv, WSm, WPc, Wsk, Wmr(c), Wmr, W6c, Wz, Wc, Wku, WAq,

WEM, WEA, WE-a, WE-q, WE-p, WE-v, WE-Sm,

WEC-q, WEC-m, WEC-p, WEC-v, WEC-Sm

Радиус закругления щупа, мкм

2

Угол щупа, °

60

Измерительное усилие, мН, не более

0,75

Фильтры

Гаусса, 2RC (с фазовой компенсацией),

2RC (без фазовой компенсации)

Отсечка шага:

- %с, мм

0,08; 0,25; 0,8; 2,5; 8; 25

- A.S, мкм

2,5;

8; 25

Скорость измерений (переключаемая), мм/с

от 0,05 до 3

от 0,03 до 6

Габаритные размеры блока привода, мм, не более:

- длина

260

- ширина

79

- высота

150

Габаритные размеры блока обработки информации, мм, не более:

- длина

252²⁾ (320³⁾)

340

- ширина

167

215

- высота

44

140

Масса⁴⁾, кг, не более

3,4²⁾ (3,8³⁾)

4,1⁵⁾

Интерфейсы

USB

Наименование характеристики

Значение

Исполнение

SURFCOM TOUCH 50

SURFCOM TOUCH 550

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240

50/60

Потребляемая мощность, В^А, не более

85

110

Условия эксплуатации:

• - диапазон рабочих температур, °С

• - относительная влажность воздуха (без конденсата), %, не более

от +10 до +35

80

• ¹⁾ - при температуре окружающего воздуха от плюс 15 до плюс 25 °C;

• ²⁾ - исполнение без встроенного принтера;

• ³⁾ - исполнение со встроенным принтером;

• ⁴⁾ - включает массу блока привода и блока обработки;

• ⁵⁾ - масса блока обработки, только для модели SURFCOM TOUCH 550

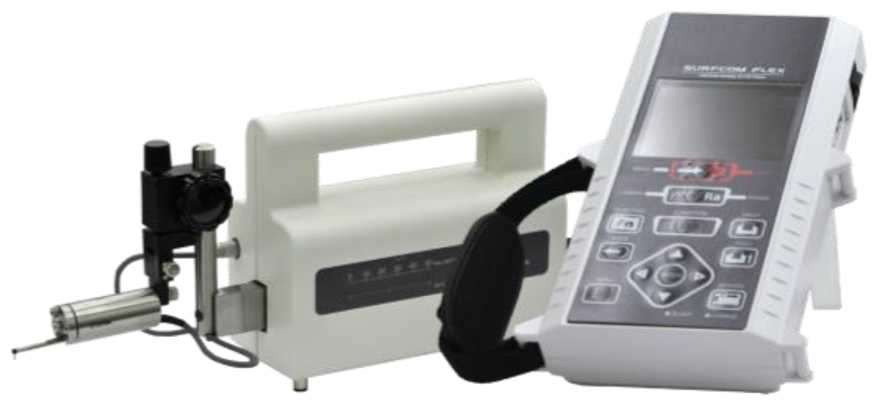

Наименование характеристики

Значение

Диапазон измерений шероховатости по параметру Rz, мкм

от 0,02 до 800

Диапазон измерений шероховатости по параметру Ra, мкм

от 0,02 до 250

Пределы допускаемой относительной погрешности измерений шероховатости по параметру Ra¹⁾, %

±4

Разрешение по оси Z, нм

0,16 (на диапазоне ±4 мкм)

16 (на диапазоне ±400 мкм)

Длина трассирования, мм

от 0,1 до 50

Параметры шероховатости

Ra, Pa, Pq, Pt, Rz, Rz.J, Rzmax, Rq, Rp, Rt,

R3z, RSm, Pc, AVH, Hmax, Hmin, Pmr, Rmr, Rk, Rpk, Rvk, Mr1, Mr2, VO, K, R, Rx, Ar, W, Wx, AW, Wte, Mr, Rke, Rpke, Rvke

Радиус закругления щупа, мкм

2

Угол щупа, °

60

Измерительное усилие, мН, не более

0,75

Фильтры

Гаусса, 2RC (с фазовой компенсацией), 2RC (без фазовой компенсации)

Отсечка шага:

• - AC, мм

• - As, мкм

0,08; 0,25; 0,8; 2,5; 8; 25

0,25; 0,8; 2,5; 8; 25

Скорость измерений (переключаемая), мм/с

0,15; 0,3; 0,6; 1,5

Габаритные размеры блока привода, мм, не более:

• - длина

• - ширина

• - высота

260

79

150

Наименование характеристики

Значение

Габаритные размеры блока обработки информации, мм, не более:

- длина

58

- ширина

132

- высота

214

Масса блока привода, кг, не более

2,2

Масса блока обработки, кг, не более

0,8

Интерфейсы

USB

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

50/60

Потребляемая мощность, В^А, не более

85

Условия эксплуатации:

• - диапазон рабочих температур, °С

• - относительная влажность воздуха (без

от +10 до +35

конденсата), %, не более

80

¹⁾ - при температуре окружающего воздуха от плюс 15 до плюс 25 °C
