Номер по Госреестру СИ: 81785-21
81785-21 Расходомеры турбинные
(NuFlo)
Назначение средства измерений:
Расходомеры турбинные NuFlo (далее расходомеры) предназначены для измерения объемного расхода и объема жидкости.
Внешний вид.
Расходомеры турбинные
Рисунок № 1
Внешний вид.
Расходомеры турбинные
Рисунок № 2
Внешний вид.
Расходомеры турбинные
Рисунок № 3
Внешний вид.
Расходомеры турбинные
Рисунок № 4
Внешний вид.
Расходомеры турбинные
Рисунок № 5
Внешний вид.
Расходомеры турбинные
Рисунок № 6
Внешний вид.
Расходомеры турбинные
Рисунок № 7
Внешний вид.
Расходомеры турбинные
Рисунок № 8
Внешний вид.
Расходомеры турбинные
Рисунок № 9
Внешний вид.
Расходомеры турбинные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО является встроенным в энергонезависимую память. ПО выполняет функции обработки измерительной информации, отображения измерительной информации на ЖК дисплее, а также преобразования ее в нормированные сигналы (токовые, цифровые, частотно-импульсные).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
ВП: MC-II |
ВП: MC-III EXP; MC-III WP; MC-III Panel Mount | |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) ПО, не ниже |
1.50 |
2.03 |
Знак утверждения типа
Знак утверждения типананосится на шильдик расходомеров в виде наклейки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пунктах 6.1.4 и 6.3.4 руководства по эксплуатации.
Нормативные и технические документы
Принцип действия расходомеров основан на преобразовании поступательного движения потока жидкости во вращательное движение турбины, скорость вращения которой пропорциональна расходу измеряемой среды. Частота вращения турбины преобразуется в последовательность электрических импульсов с помощью электромагнитного датчика, установленного на корпусе первичного преобразователя (далее ПП). На основе измерения частоты и количества импульсов, генерируемых ПП, вторичный преобразователь (далее ВП) рассчитывает объемный расход и объем прошедшей через ПП жидкости.
Расходомеры состоят из ПП, представляющего из себя корпус в виде отрезка трубы, в котором размещен ротор с лопатками, установленный на подшипниках. До и после ротора с лопатками установлены стабилизаторы потока. Снаружи в корпус ПП в области турбины вкручен электромагнитный датчик, не имеющий контакта с измеряемой средой. Сигналы с ПП поступают на ВП, где происходит обработка, вычисление и индикация информации о расходе и накопленном объеме. В зависимости от модификации ВП, измерительная информация может передаваться по:
- аналоговому выходу 4-20 мА;
- пассивному частотно-импульсному выходу;
- цифровому выходу RS-485.
Расходомеры выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструкцией и способом соединения ПП с трубопроводом.
По способу соединения ПП с трубопроводом расходомеры могут быть:
- с резьбовым концевым соединением;
- с фланцевым концевым соединением;
- концевое соединение бессварное Victaulic;
- концевое соединение на основе штуцера типа 1502 WECO;
- концевое соединение EZ-IN (межфланцевое).
Конструктивно расходомеры могут различаться по способу соединения ВП с ПП:
- интегральное исполнение (ВП жестко закреплен на ПП);
- раздельное исполнение (ВП соединен с ПП кабелем).
ВП имеют следующие модификации:
-
- MC-II - может иметь как интегральное, так и раздельное исполнение, с питанием от аккумуляторной батареи;
-
- MC-III EXP - может иметь как интегральное, так и раздельное исполнение во взрывозащищенном корпусе, с питанием от аккумуляторной батарей или от внешнего источника питания;
-
- MC-III WP - может иметь как интегральное, так и раздельное исполнение, с питанием от аккумуляторной батарей или от внешнего источника питания;
-
- MC-III Panel Mount - имеет только раздельное исполнение, предназначенное для крепления в отверстие панели, с питанием от аккумуляторной батарей или от внешнего источника питания.
Внешний вид расходомеров представлен на рисунках 1 и 2.
а)
в)

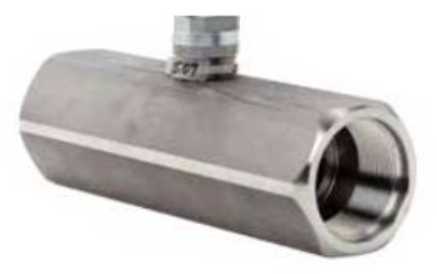

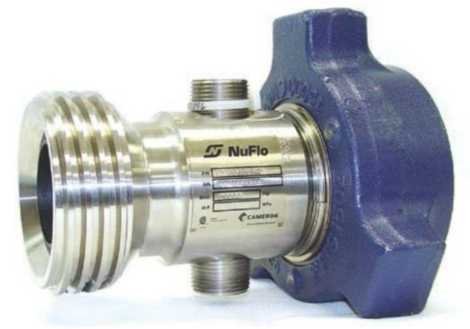

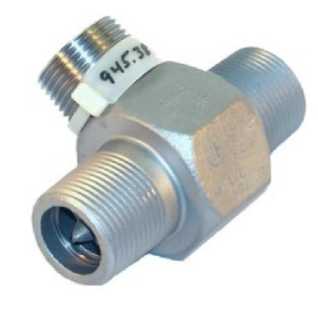

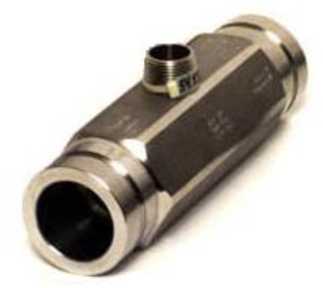

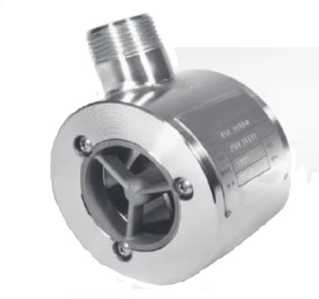

Рисунок 1 - Общий вид первичных преобразователей: а - с фланцевым концевым соединением; б - с резьбовым концевым соединение (наружная резьба); в - с концевым соединением на основе штуцера типа 1502 WECO; г - с концевым соединением EZ-IN (межфланцевое); д - с резьбовым концевым соединением (внутренняя резьба); е - с бессварным концевым соединением Victaulic
е)
I МС-П FLOW ANALYZER
SQSSESS
б)
а)
в) г)

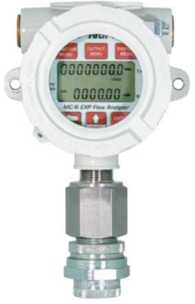

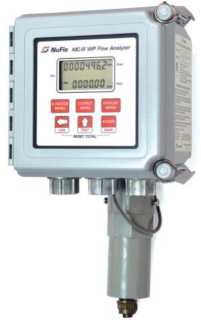

Рисунок 2 - Общий вид вторичных преобразователей: а - MC-II; б - MC-III EXP; в - MC-III WP; г - MC-III Panel Mount
Пломбирование расходомеров турбинных NuFlo не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||||
Диаметр условного прохода, мм |
10 |
15 |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
Минимальный расход, Qmin, м3/ч |
0,068 |
0,17 |
0,45 0,681) |
1,14 |
3,41 |
9,09 |
18,16 |
22,71 |
56,78 |
79,49 |
Максимальный расход, Qmax м3/ч |
0,68 |
1,70 |
3,41 6,811) |
11,36 |
40,88 |
90,85 |
181,66 |
272,55 |
567,82 |
794,94 |
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, %2) |
±1,0; ±2,0 |
±0,5; ±1,0 | ||||||||
Для расходомеров с диаметром условного прохода 10 мм - стандартное исполнение: ±2,0 %; промышленное исполнение: ±1,0 % |
Таблица 3 - Основные технические характеристики ПП
Наименование характеристики |
Значение |
Максимальное рабочее давление, МПа, не более1) |
17,2; 42,5; 51,7; 103 |
Температура измеряемой жидкости, °С |
от -55 до +232 |
Потеря давления измеряемой среды на максимальном расходе, МПа, не более |
0,152 |
Габаритные размеры, мм, не более:
|
550 550 508 |
Масса, кг, не более |
400 |
Условия эксплуатации:
|
от -55 до +71 80 от 84,0 до 106,7 |
1) Зависит от способа соединения ПП с трубопроводом |
Таблица 4 - Основные технические характеристики ВП
Наименование характеристики |
Значение | |||
Модификация |
MC-II |
MC-III EXP |
MC-III Panel Mount |
MC-III WP |
Параметры электрического питания: | ||||
- напряжение постоянного тока | ||||
аккумуляторной батареи, В |
3,6 |
3,6 | ||
- напряжение постоянного тока | ||||
внешнего источника питания, В |
- |
от 6 до 30 | ||
- напряжение постоянного тока | ||||
при подаче питания по токовой петле, В |
- |
от 8 до 30 | ||
Потребляемая мощность, Вт, не более |
5 | |||
Габаритные размеры, мм, не более: | ||||
- длина |
186 |
145 |
101 |
176 |
- ширина |
101 |
127 |
72 |
108 |
- высота |
319 |
237 |
101 |
166 |
Масса, кг, не более |
5 | |||
Условия эксплуатации ВП: | ||||
- температура окружающей среды, °С |
от -40 до +60 |
от -40 до +70 |
от -40 до +70 |
от -40 до +70 |
- |
от -18 до +551) |
- |
от -18 до +551) | |
- относительная влажность воздуха при | ||||
25 °С, %, не более |
90 |
90 |
90 |
90 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
от 84,0 до 106,7 |
Средний срок службы, лет |
10 | |||
Средняя наработка на отказ, ч |
100000 | |||
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga |
1Ex d II T6 Gb X |
- |
- |
1) Зависит от вида электролита в аккумуляторной батарее |
