Сведения о средстве измерений: 81789-21 Установка для поверки и калибровки счетчиков электрической энергии

Номер по Госреестру СИ: 81789-21
81789-21 Установка для поверки и калибровки счетчиков электрической энергии
(ELMA-8315B)

Назначение средства измерений:
Установка для поверки и калибровки счетчиков электрической энергии ELMA-8315B (далее по тексту - установка) предназначена для воспроизведений и измерений напряжения и силы переменного тока, угла фазового сдвига, активной, реактивной, полной мощности.

сертификация программного обеспечения

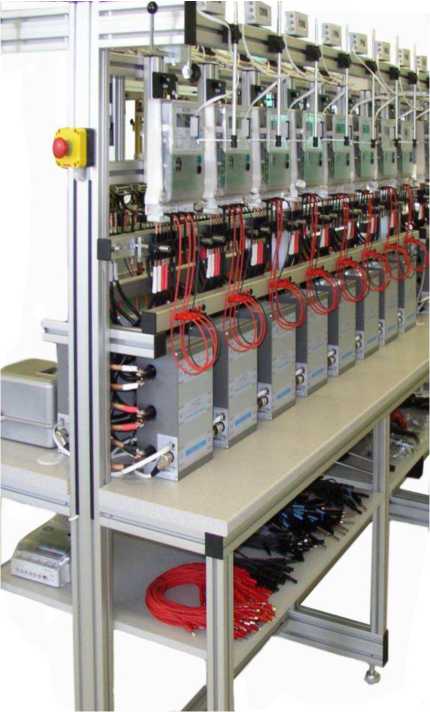

Внешний вид. Установка для поверки и калибровки счетчиков электрической энергии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка для поверки и калибровки счетчиков электрической энергии
Рисунок № 1

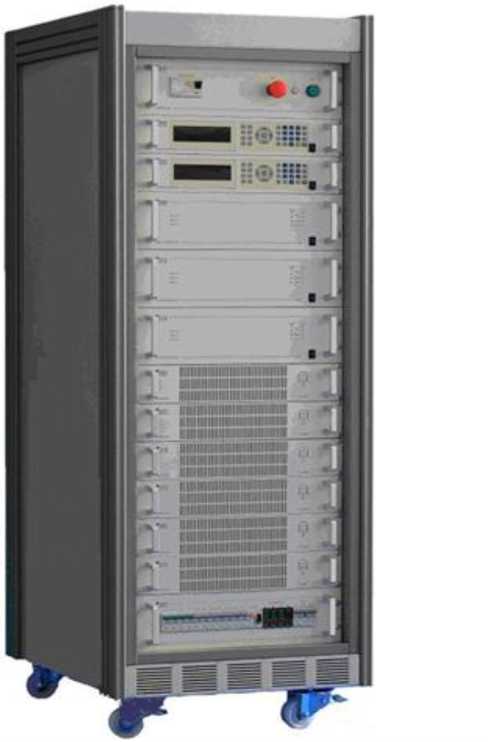

Внешний вид. Установка для поверки и калибровки счетчиков электрической энергии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка для поверки и калибровки счетчиков электрической энергии
Рисунок № 2

Общие сведения

Дата публикации - 06.06.2021
Срок свидетельства -
Номер записи - 181040
ID в реестре СИ - 1388379
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Applied Precision Ltd.
Страна - СЛОВАКИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Установка для поверки и калибровки счетчиков электрической энергии (ELMA-8315B)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Applied Precision Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81789-21

Установка для поверки и калибровки счетчиков электрической энергии, ELMA-8315B
Applied Precision Ltd. (СЛОВАКИЯ )
ОТ
МП
1 год
94385-25

Установка для регулировки и поверки счетчиков электрической энергии, ELMA-8315B
Applied Precision Ltd. (СЛОВАКИЯ )
ОТ
МП
1 год
94386-25

Установка для регулировки и поверки счетчиков электрической энергии, ELMA-8325B
Applied Precision Ltd. (СЛОВАКИЯ )
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Установка для поверки и калибровки счетчиков электрической энергии (ELMA-8315B)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Установка для поверки и калибровки счетчиков электрической энергии (ELMA-8315B)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    27500 27500

    Программное обеспечение

    Управление режимами работы трехфазного генератора сигналов SG 2330B и эталонного счётчика RS 2330A, вывод информации на дисплей осуществляются посредством встроенного микроконтроллера с предустановленным программным обеспечением.

    Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

    Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ПО трехфазного генератора сигналов SG 2330B

    ПО эталонного счетчика RS 2330A

    Номер версии (идентификационный номер) ПО

    Firmware SG

    Firmware RS

    Цифровой идентификатор ПО

    9.46

    9.07


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель установки и на титульный лист руководства по эксплуатации типографским способом.

    Лист № 4 Всего листов 5

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Описание управления программой» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установке для поверки и калибровки счетчиков электрической энергии ELMA-8315B

    ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

    Принцип действия основан на формировании стабилизированных значений напряжения и силы переменного тока, угла фазового сдвига, частоты на выходе установки.

    Конструктивно установка выполнена в специальной стойке и представляет собой многофункциональное рабочее место и позволяет одновременно испытывать до 64-х однофазных или трёхфазных счётчиков.

    Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Сигналы с выходов усилителей напряжения поступают на подключенные параллельно цепи напряжения эталонного счетчика и всех поверяемых счетчиков. Сигналы с выходов усилителей тока поступают в разрыв токовых цепей эталонного счетчика и на трехфазные развязывающие трансформаторы тока, соединенные между собой последовательно. К выходным обмоткам трансформаторов тока подключаются токовые цепи счетчика.

    Трансформаторы тока работают в режиме короткого замыкания, что обеспечивает отсутствие взаимного влияния фазных сигналов тока и напряжения при поверке счетчиков.

    Заданные параметры выходных сигналов измеряются эталонным счетчиком.

    Защита от несанкционированного доступа к внутренним к частям и элементам выполнена путем нанесения защитной пломбы в виде наклейки на заднюю панель корпуса эталонного счётчика RS 2330A и трехфазного генератора сигналов SG 2330B.

    Общий вид средства измерений представлен на рисунке 1.

    Внешний вид. Установка для поверки и калибровки счетчиков электрической энергии (ELMA-8315B), http://oei-analitika.ru
    Внешний вид. Установка для поверки и калибровки счетчиков электрической энергии (ELMA-8315B), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Установка для поверки и калибровки счетчиков электрической энергии

    ELMA-8315B

    1 шт.

    (зав. № 2087010139)

    Блок управления питанием

    CU 2330В

    1 шт.

    (зав. № 6577010147)

    Эталонный счётчик

    RS 2330А

    1 шт.

    (зав. № 4066050475)

    Трехфазный генератор сигналов

    SG 2330B

    1 шт.

    (зав. № 4050050276)

    Преобразователь уровня измерительных сигналов

    ST 1125B

    3 шт.

    (зав. № 6106120956)

    (зав. № 6106120957)

    (зав. № 6106120958)

    Блок усилителей напряжения и тока фазы

    PU 4380A

    6 шт.

    (зав. № 031607644)

    (зав. № 061609778)

    (зав. № 091614124)

    (зав. № 031607647) (зав. № 0516223958) (зав. № 0916114128)

    Трехфазный блок сетевых предохранителей

    MU 1320B

    1 шт.

    (зав. № 6737010347)

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведений/измерений напряжения переменного тока, В

    от 30 до 300

    Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, %

    ±0,2

    Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %

    ±0,05

    Диапазон воспроизведений/измерений силы переменного тока, А

    от 0,001 до 120

    Пределы допускаемой относительной погрешности воспроизведений силы переменного тока, %

    ±0,2

    Пределы допускаемой относительной погрешности измерений силы переменного тока, %

    ±0,05

    Угол фазового сдвига между напряжением и током первой гармоники, градус

    от минус 180 до 180

    Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током первой гармоники, градус

    ±0,01

    Диапазон измерений активной мощности, Вт

    от 0,03 до 108000

    Пределы допускаемой относительной погрешности измерений активной мощности, %

    ±0,05

    Диапазон измерений реактивной мощности, вар

    от 0,03 до 108000

    Пределы допускаемой относительной погрешности измерений реактивной мощности, %

    ±0,05

    Диапазон измерений полной мощности, В^А

    от 0,03 до 108000

    Пределы допускаемой относительной погрешности измерений полной мощности, %

    ±0,05

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение переменного тока, В

    230±22

    - частота переменного тока, Гц

    50±2,5

    - максимальная потребляемая мощность, кВ • А

    20

    Габаритные размеры (высотахширинахдлина), мм, не более

    760x600x1710

    Масса, кг, не более

    115

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106
