Номер по Госреестру СИ: 81929-21
81929-21 Трансформаторы тока
(LNC, LN, MCT)
Назначение средства измерений:
Трансформаторы тока LNC, LN, MCT (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока
Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока
Рисунок № 8
Внешний вид.
Трансформаторы тока
Рисунок № 9
Внешний вид.
Трансформаторы тока
Рисунок № 10
Общие сведения
Дата публикации - 06.06.2021
Срок свидетельства - 28.05.2026
Номер записи - 181055
ID в реестре СИ - 1388364
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. MCT129.10,6000/5А,40VA,Class 0.2, мод. MCT127.10,4000/5А,30VA,Class 0.2, мод. LN5C,1250/5А,15VA,Class 0.2, LN5C,1600/5А,15VA,Class 0.2,
Производитель
Изготовитель - ABB Xiamen Low Voltage Equipment Company Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 27
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Трансформаторы тока (LNC, LN, MCT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Трансформаторы тока (LNC, LN, MCT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 |
Стоимость поверки Трансформаторы тока (LNC, LN, MCT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте, раздел «Общие сведения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока LNC, LN, MCTПриказ Росстандарта от 27.12.2018 № 2768 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
К данному типу трансформаторов тока относятся трансформаторы следующих модификаций: LNC2A, LNC2, LNC2C, LNC3, LNC3C, LN3, LN4A, LN4C, LN5A, LN5C, LN7A, MCT105.10, MCT105.38, MCT127.10, MCT129.10, MCTE6, которые различаются метрологическими характеристиками, габаритными размерами и массой.
Нанесение знака поверки на трансформатор не предусмотрено.

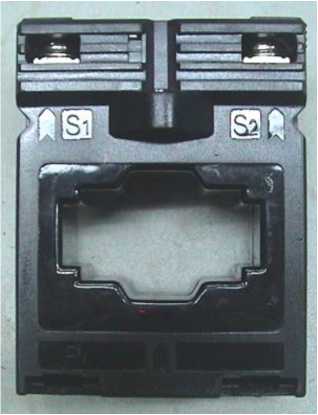

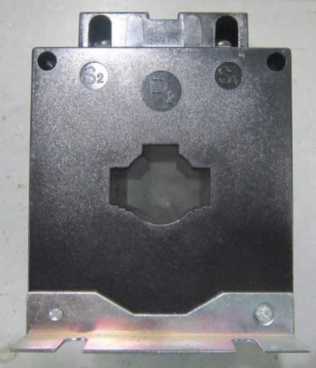

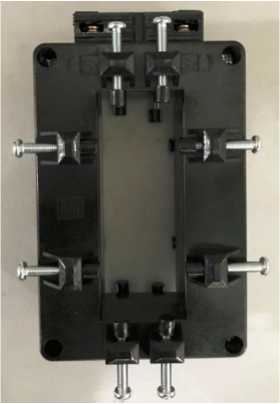

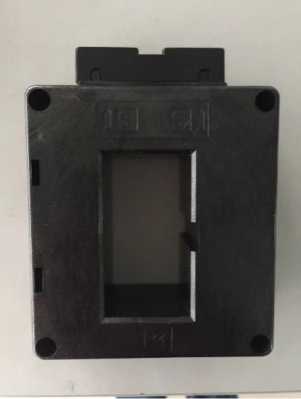

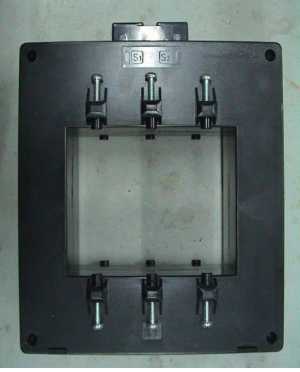

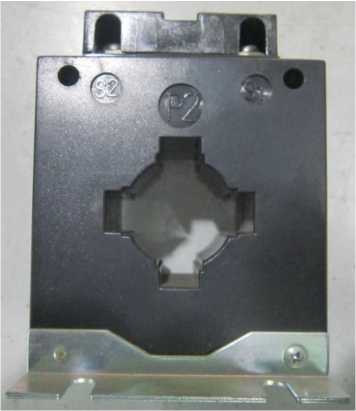

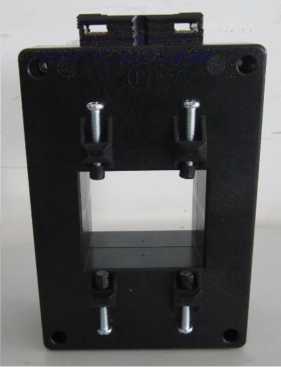

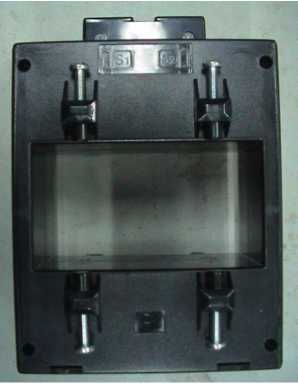

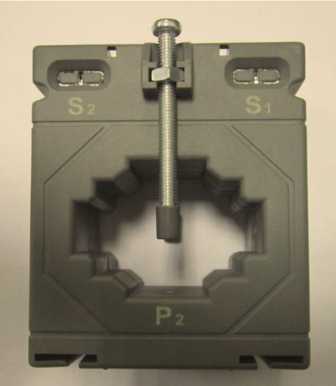

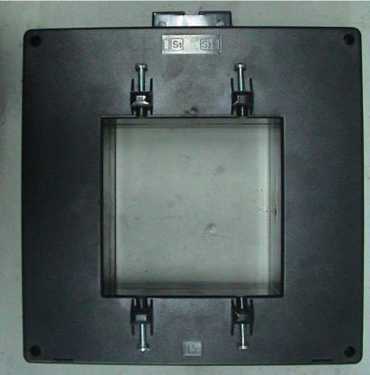

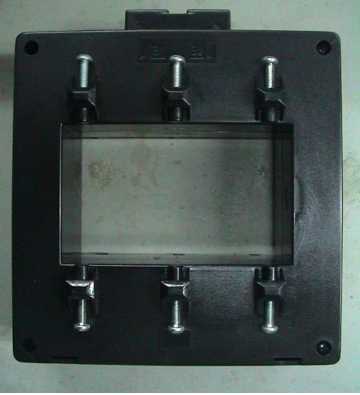

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
LNC2A
LNC2
LNC2C
LNC3
LNC3C
LN3
LN4A
LN4C
LN5A
LN5C
LN7A
MCT105.10
MCT105.38
MCT127.10
MCT129.10
MCTE6
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток Iihom, А |
5, 10, 20, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000, 1250, 1400, 1500, 1600, 2000, 2500, 3000, 3200, 4000, 5000, 6000 |
|
Наибольший рабочий первичный ток IiKp, А |
по ГОСТ 7746-2015 (табл. 11) |
|
Номинальный вторичный ток Ъном, А |
1; 5 |
|
Номинальная частота, Гц |
50 |
|
Класс точности вторичных обмоток |
0,2; 0,5; 1 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 вторичных обмоток |
5; 10; 15; 20; 30; 40 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 1 вторичных обмоток |
2,5 |
|
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений |
5, 10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
9 |
|
Габаритные размеры, мм, не более (высотахдлинахширина) | |
|
- LNC2A |
78x60x34 |
|
- LNC2 |
78x60x35 |
|
- LNC2C |
110х84х55 |
|
- LNC3 |
78х60х35 |
|
- LNC3C |
110х84х55 |
|
- LN3 |
97х74.5х44 |
|
- LN4A |
78х62х47 |
|
- LN4C |
106х86х45 |
|
- LN5A |
126х99х45 |
|
- LN5C |
114х101х45 |
|
- LN7A |
188х118х55 |
|
- MCT105.10 |
168х124х60 |
|
- MCT105.38 |
162х98х40 |
|
- MCT127.10 |
202х178х60 |
|
- MCT129.10 |
220х200х59 |
|
- MCTE6 |
260x243x70 |
|
Климатическое исполнение по ГОСТ |
УХЛ3 |
|
15150-69 |
