Номер по Госреестру СИ: 81645-21
81645-21 Машины испытательные гидравлические
(Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX)
Назначение средства измерений:
Машины испытательные гидравлические Instron модели: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях материалов на растяжение, сжатие, изгиб, трение, отслаивание, раздирание, срез.
Внешний вид.
Машины испытательные гидравлические
Рисунок № 1
Внешний вид.
Машины испытательные гидравлические
Рисунок № 2
Внешний вид.
Машины испытательные гидравлические
Рисунок № 3
Внешний вид.
Машины испытательные гидравлические
Рисунок № 4
Общие сведения
Дата публикации - 18.05.2021
Срок свидетельства - 27.04.2026
Номер записи - 180840
ID в реестре СИ - 1387880
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Instron - division of Illinois Tool Works Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1745 от 2015.12.31 О внесении изменений в описание типа на комплексы телевизионного контроля графитовых колонн модернизированные КТК-ГК-М
Наличие аналогов СИ: Машины испытательные гидравлические (Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81645-21 Машины испытательные гидравлические (Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX) Instron - division of Illinois Tool Works Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
78901-20 Машины универсальные испытательные (УТС 115) Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы») (РОССИЯ г. Иваново) |
|
81645-21 Машины испытательные гидравлические (Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX) Instron - division of Illinois Tool Works Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
79081-20 Машины испытательные универсальные (РГМ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
|
81645-21 Машины испытательные гидравлические (Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX) Instron - division of Illinois Tool Works Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81645-21 27.04.2026 |
Машины испытательные гидравлические, Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX Instron - division of Illinois Tool Works Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с датчиками используется программное обеспечение «Bluehill Universal» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Bluehill Universal |
|
Номер версии (идентификационный номер ПО), не ниже |
4.0 |
|
Цифровой идентификатор ПО |
E2C73836 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Испытания образцов» «Машины испытательные гидравлические Instron модели: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным гидравлическим Instron моделей: LX300, LX600, DX300, DX600, 1000HDX, 1500HDX, 600KPX, 1000KPX, 1500KPX, 2000KPX
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе, который может работать на растяжение и сжатие. Перемещение подвижной траверсы измеряется встроенным датчиком её перемещения, представляющим собой электромагнитный преобразователь.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины выпускаются в четырёх сериях
-
- LX - двухколонное исполнение, одна зона испытаний;
-
- DX, HDX - двухколонное исполнение, две зоны испытаний;
-
- KPX - двухколонное исполнение, одна зона испытаний, увеличенная высота рабочего пространства.
Для серии LX общий вид наименования модификаций представляет собой следующее: XXAAA-J(1 или 3)-D2-E(1;2 или 3)-H1-V1,
где XX - наименование серии
ААА - максимальная нагрузка в кН, для данной серии;
J(1; 3) - позиционирование траверсы (1 - ручное, 3 - траверса с гидравлическими подъемниками)
E1(1; 2; 3) - величина рабочего пространства (1- 305 - 965 мм; 2 - 305 - 1321 мм; 3 - 305 - 1854 мм
D2 - питание 380В, 3ф, 50Гц.
H1 - с защитой от проворота поршня
V1 - общее исполнение машины.
Для серии DX общий вид наименования модификаций представляет собой следующее: XXBBB-A10-D2-E(1 или 2)-G(1;7 или 8)-V1,
где XX - наименование серии
BBB - максимальная нагрузка в кН, для данной серии;
A10 - наклейки на русском языке;
D2 - питание 380В, 3ф, 50Гц
E(1 или 2) - величина рабочего пространства на растяжение (1- 406 мм; 2 - 1016 мм)
G(1;7 или 8) - тип захватов встроенных в траверсу (1 - ручные механические, 7 -гидравлические ; 8 - без захватов, только сжатие)
V1 - общее исполнение машины.
Для серии HDX общий вид наименования модификаций представляет собой следующее: XXXBBB-G(1 или 7)(B или C)-D26B-C4-R8-P3,
где XXX - максимальная нагрузка в кН, для данной серии
BBB - наименование серии;
G(1 или 7) - тип захватов встроенных в траверсу (1 - ручные механические, 7 -гидравлические ;) (В или С) - размер испытательной зоны на растяжение (В - 0 - 1016 мм, С - 0 - 1584 мм)
D26B - питание маслостанции, 380В, 3ф, 50Гц;
С4 - высокоточный датчик положения
R8 - контроллер управления
Р3 - питание контроллера, 220В, 1 ф, 50 Гц.
Для серии KPX общий вид наименования модификаций представляет собой следующее: XXXAAA-J(1 или 3)(C или D)- D24B-C3-R8-P3,
где XXX - максимальная нагрузка в кН, для данной серии
ААА - наименование серии
J(1; 3) - позиционирование траверсы (1 - ручное, 3 - траверса с гидравлическими подъемниками) (С или D) - размер испытательной зоны (С - 2921 мм, D - 0 - 3226 мм)
D24B - питание маслостанции, 380В, 3ф, 50Гц;
С3 - высокоточный датчик положения
R8 - контроллер управления
Р3 - питание контроллера, 220В, 1 ф, 50 Гц.
Машины выпускаются в 35 модификациях, которые различаются дизайном исполнения, диапазоном и погрешностью измерений силы и перемещения подвижной траверсы, а также значениями некоторых других технических характеристик.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин приведён на рисунках 1 - 4.
Пломбирование машин не предусмотрено.
Рисунок 1 - Общий вид машин испытательных гидравлических серии LX
Рисунок 2 - Общий вид машин испытательных гидравлических серии DX
Рисунок 3 - Общий вид машин испытательных гидравлических серии HDX

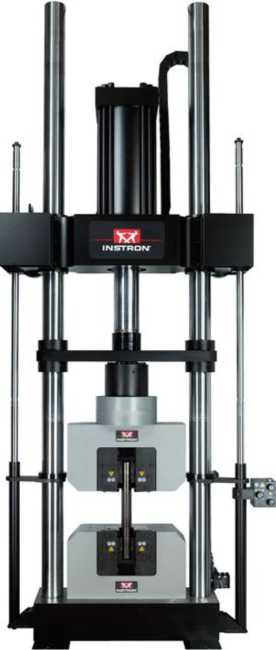

Рисунок 4 - Общий вид машин испытательных гидравлических серии KPX
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Машина (модификация в соответствии с заказом потребителя) |
1 шт. | |
|
Комплект оснастки для испытаний |
По заказу | |
|
Персональный компьютер с ПО |
1 шт. | |
|
Комплект кабелей для подключения |
1 шт. | |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
|
Методика поверки |
МП АПМ 02-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модель |
Диапазон измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон измерений перемещения подвижной траверсы, мм |
Пределы допускаемой погрешности измерений перемещения подвижной траверсы | |
|
абсолютной, мм |
относительной, % | ||||
|
LX300 |
от 0,6 до 300,0 |
от 0 до 26 включ. св. 26 до 305 включ. |
±0,13 |
±0,5 | |
|
LX600 |
от 1,2 до 600,0 |
от 0 до 26 включ. св. 26 до 305 включ. |
±0,13 |
±0,5 | |
|
DX300 |
от 0,6 до 300,0 |
от 0 до 26 включ. св. 26 до 305 включ. |
±0,13 |
±0,5 | |
|
DX600 |
от 1,2 до 600,0 |
от 0 до 26 включ. св. 26 до 305 включ. |
±0,13 |
±0,5 | |
|
1000HDX |
от 0,6 до 300,0 |
от 0 до 26 включ. св. 26 до 152 включ. |
±0,13 |
±0,5 | |
|
1500HDX |
от 1,2 до 600,0 |
±0,5 |
от 0 до 26 включ. св. 26 до 254 включ. |
±0,13 |
±0,5 |
|
600KPX |
от 2 до 1000 |
от 0 до 26 включ. св. 26 до 305 включ. |
±0,13 |
±0,5 | |
|
1000KPX |
от 3 до 1500 |
от 0 до 26 включ. св. 26 до 305 включ. |
±0,13 |
±0,5 | |
|
1500KPX |
от 1,2 до 600,0 |
от 0 до 26 включ. св. 26 до 508 включ. |
±0,13 |
±0,5 | |
|
2000KPX |
от 2 до 1000 |
от 0 до 26 включ. св. 26 до 610 включ. |
±0,13 |
±0,5 | |
|
1500KPX |
от 3 до 1500 |
от 0 до 26 включ. св. 26 до 610 включ. |
±0,13 |
±0,5 | |
|
2000KPX |
от 4 до 2000 |
от 0 до 26 включ. св. 26 до 610 включ. |
±0,13 |
±0,5 | |
|
Таблица 3 - Габаритные разме |
ры и масса | ||||
|
Модель |
Модификация |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
LX300 |
LX300-J1-E1 |
1000 |
790 |
2390 |
1045 |
|
LX300-J1-E2 |
2750 |
1060 | |||
|
LX300-J1-E3 |
3280 |
1100 | |||
|
LX300-J3-E3 |
3380 |
1360 | |||
|
LX600 |
LX600-J1-E1 |
1210 |
980 |
2450 |
1745 |
|
LX600-J1-E2 |
2850 |
1780 | |||
|
LX600-J1-E3 |
3460 |
1840 | |||
|
LX600-J3-E3 |
3560 |
2245 | |||
|
DX300 |
DX300-G1-E1 |
1000 |
790 |
2440 |
1110 |
|
DX300-G1-E2 |
3050 |
1140 | |||
|
DX300-G7-E1 |
2600 |
1290 | |||
|
DX300-G7-E2 |
3205 |
1330 | |||
|
DX300-G8 |
1855 |
945 | |||
|
DX600 |
600DX-G1-E1 |
1210 |
980 |
2505 |
2270 |
|
600DX-G1-E2 |
2910 |
2310 | |||
|
600DX-G7-E1 |
2910 |
2390 | |||
|
600DX-G7-E2 |
3320 |
2430 | |||
|
600DX-G8 |
1880 |
1855 | |||
|
1000HDX |
1000HDX-G7B |
835 |
1230 |
3380 |
4180 |
|
1000HDX-G7C |
3900 |
4410 | |||
|
1000HDX-G1B |
3380 |
3680 | |||
|
1500HDX |
1500HDX-G1B |
965 |
1280 |
3620 |
5540 |
|
1500HDX-G7B |
4220 |
6180 | |||
|
1500HDX-G7C |
3620 |
6420 | |||
|
600KPX |
600KPX-J1D-LX |
864 |
1568 |
3795 |
2435 |
|
600KPX-J3B-LX |
4405 |
2535 | |||
|
600KPX-J3D-LX |
4405 |
2535 | |||
|
1000KPX |
1000KPX-J1C |
1219 |
1687 |
4995 |
3310 |
|
1000KPX-J1D |
4995 |
3310 | |||
|
1000KPX-J3C |
5300 |
3660 | |||
|
1000KPX-J3D |
5300 |
3660 | |||
|
1500KPX |
1500KPX-J3C |
1219 |
1878 |
5135 |
5160 |
|
1500KPX-J3D |
5440 |
5265 | |||
|
2000KPX |
2000KPX-J3C |
1410 |
1816 |
4675 |
9040 |
|
2000KPX-J3D |
5590 |
9635 | |||
Таблица 4 - Параметры электропитания и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
380+38-57 |
|
- частота переменного тока, Г ц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 25 до 75 |
