Номер по Госреестру СИ: 81658-21
81658-21 Газоанализаторы
(серии Sensepoint)
Назначение средства измерений:
Газоанализаторы серии Sensepoint (далее по тексту - газоанализаторы) предназначены для непрерывного автоматического измерения концентраций токсичных газов и кислорода, довзрывоопасных концентраций горючих газов.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Общие сведения
Дата публикации - 16.05.2021
Срок свидетельства - 26.04.2031
Номер записи - 180845
ID в реестре СИ - 1387875
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии Sensepoint, Нет модификации, модификация Sensepoint XCD, модификация Sensepoint, модификации Sensepoint XCD, мод. Sensepoint XCD, мод. Sensepoint HT, мод. Sensepoint, Газоанализаторы Sensepoint XCD, Газоанализаторы Sensepoint, Газоанализатор Sensepoint, Zareba Sensepoint, Sensepoint, мод. Sensepoint XCD, Sensepoint мод. Sensepoint XCD, Sensepoint мод Sensepoint XCD, Sensepoint XCD RFD, СН4, Sensepoint XCD RFD, Sensepoint XCD, Sensepoint SPXCDALMFX, Sensepoint,
Производитель
Изготовитель - Фирма "Honeywell International, Inc.", США; Заводы-изготовители: "Honeywell Analytics, Ltd.", Соединенное королевство Великобритании и Северной Ирландии; "Honeywell Analytics Asia Pacific Co., Ltd. (Honeywell Industrial Safety)"
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 618
Выдано извещений - 6
Кол-во периодических поверок - 429
Кол-во средств измерений - 360
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№1841 от 2024.08.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№3141 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
№466 от 2025.03.10 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (20)
Наличие аналогов СИ: Газоанализаторы (серии Sensepoint)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Honeywell International, Inc.", США; Заводы-изготовители: "Honeywell Analytics, Ltd.", Соединенное королевство Великобритании и Северной Ирландии; "Honeywell Analytics Asia Pacific Co., Ltd. (Honeywell Industrial Safety)"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81658-21 26.04.2031 |
Газоанализаторы, серии Sensepoint Фирма "Honeywell International, Inc.", США; Заводы-изготовители: "Honeywell Analytics, Ltd.", Соединенное королевство Великобритании и Северной Ирландии; "Honeywell Analytics Asia Pacific Co., Ltd. (Honeywell Industrial Safety)" (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Газоанализаторы (серии Sensepoint)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "НТЦ "ЭКСИМ" (RA.RU.312325) | 32 | 15 | 17 | 0 | 32 | 15 | 17 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 11 | 0 | 11 | 2 | 11 | 0 | 11 | ||
| ООО "ГЭМ" (RA.RU.312265) | 7 | 0 | 7 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЦМ" (RA.RU.310581) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 116 | 116 | 0 | 0 | 116 | 116 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 47 | 0 | 47 | 3 | 47 | 0 | 47 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 19 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ООО "ЦТС" (RA.RU.312233) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ПАО "НЛМК" (RA.RU.313713) | 10 | 10 | 0 | 0 | 10 | 10 | 0 | |||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 56 | 9 | 0 | 56 | 0 | 56 | 0 | 56 | ||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ЭРИС" (RA.RU.310699) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 11 | 6 | 5 | 0 | 11 | 6 | 5 | |||
| ООО "КОМПАНИЯ ТЕХНОВЕК-СЕРВИС" (RA.RU.313720) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 23 | 18 | 5 | 0 | 23 | 18 | 5 | |||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 40 | 1 | 13 | 27 | 0 | 40 | 13 | 27 | ||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 171 | 66 | 0 | 171 | 0 | 171 | 0 | 171 | ||
| ПАО "СЕВЕРСТАЛЬ" (RA.RU.311612) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ГМК "НОРИЛЬСКИЙ НИКЕЛЬ" (RA.RU.21ТК16) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы (серии Sensepoint)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2364 | 2462 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2560 | 2462 |
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение | |||||
|
Sensepoint, Sensepoint XCD (XCD, XCD RTD, XCD RFD) | ||||||
|
Наименование программного обеспечения |
O2/Toxic |
FLM/IR |
O2/Toxic |
FLM/IR |
RFD |
RTD |
|
Идентификационное наименование ПО |
3001L0601 _5M_02_To xic_Main_S oftware HEX UL. |
3001 L0606_6M_ IR_FL_Mai n_Software _HEX_UL. |
3001L0601 _5A_0 2 Toxic Main Soft-ware_HEX_ ATEX. |
3001 L0606_6A_ IR_FL_Mai n_Software _HEX_UL. |
3001L0617 _2_RFD_ Main_Softw are_HEX. |
3001L0613 _3_RTD_ Main_Softw are_HEX. |
Продолжение таблицы 1.
|
Наименование характеристики |
Значение | ||||||
|
Sensepoint, |
Sensepoint XCD ( |
XCD, XCD R |
ITD, XCD RFD) | ||||
|
Номер версии (идентификационный номер) ПО |
5М |
6 М |
5А |
6 А |
2 |
3 | |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
3001L0601 |
3001L0606 |
3001L0601 |
3001L0606 |
3001L0617 |
3001L0613 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
5М |
6 М |
5А |
6 А |
2 |
3 | |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип измерений:
-
- довзрывоопасных концентраций горючих газов и паров - термокаталитический;
-
- содержания токсичных газов и кислорода - электрохимический;
-
- горючих газов выше НКПР и диоксида углерода - инфракрасный.
Принцип действия термокаталитических сенсоров основан на изменении сопротивления каталитически активного элемента датчика вследствие сгорания на нем молекул горючего газа; электрохимических сенсоров - на эффекте возникновения разности потенциалов на электродах датчика вследствие электрохимической реакции между молекулами измеряемого газа и электролитом.
Принцип действия инфракрасных сенсоров основан на поглощении молекулами определяемого компонента-инфракрасного излучения.
Сенсор горючих газов выдает выходной сигнал моста Уитстона в мВ или (при использовании нормирующего преобразователя НП-011 по ТУ 4215-011-56795556-2009 или конвертора CATALYTIC BRIDGE ТО (4-20) mA) унифицированный аналоговый выходной сигнал от 4 до 20 мА.
Конструктивно Газоанализаторы выполнены в прочном пыле- и водонепроницаемом корпусе. Каждый из датчиков оснащён встроенной соединительной коробкой и предназначен для установки внутри производственных помещений и на открытых площадках.
Питание газоанализаторов осуществляется от источника постоянного тока. Модификации газоанализаторов серии Sensepoint отличаются применяемыми сенсорами и конструкцией корпуса:
-
- Sensepoint используются сенсоры типа: Sensepoint (термокаталитический, электрохимический), Sensepoint HT (термокаталитический);
-
- Sensepoint XCD используются сенсоры типа: Sensepoint (термокаталитический, электрохимический), Sensepoint HT (термокаталитический), Sensepoint XCD (электрохимический, термокаталитический, инфракрасный);
-
- Sensepoint XCD RFD используются сенсоры типа: Sensepoint (термокаталитический), Sensepoint XCD (термокаталитический, инфракрасный), Sensepoint HT (термокаталитический), предусмотрена возможность дистанционного монтажа сенсора;
-
- Sensepoint XCD RTD, используются сенсоры типа: Sensepoint (электрохимический), Sensepoint XCD (электрохимический), предусмотрена возможность дистанционного монтажа сенсора.
Применяемый материал корпуса для Sensepoint XCD (XCD, XCD RFD, XCD RTD) -алюминиевый сплав (LM25) или нержавеющая сталь марки 316 (SS)
Общий вид газоанализаторов представлен на рисунках 1-2.
Схема пломбировки от несанкционированного доступа представлены на рисунках 3, 4.
Рисунок 1 - Газоанализаторы серии
Sensepoint модификации Sensepoint
Рисунок 2 - Газоанализаторы серии
Sensepoint модификации Sensepoint XCD (XCD, XCD RTD, XCD RFD)

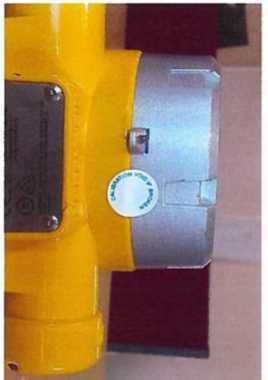

Рисунок 3 - Газоанализаторы серии
Sensepoint модификации Sensepoint с плом
бой
Рисунок 4 - Газоанализаторы серии
Sensepoint модификации Sensepoint XCD (XCD, XCD RTD, XCD RFD) с пломбой
Таблица 2 - Основные метрологические характеристики газоанализаторов серии Sensepoint модификации Sensepoint, Sensepoint XCD, Sensepoint XCD RTD с электрохимическими сен-
сорами Sensepoint, Sensepoint XCD
|
Определяемый компонент |
Диапазон показаний определяемого компонента |
Диапазона измерений определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведен ной 1), % |
относительной, % | ||||
|
Кислород О2 |
от 0 до 25 % |
от 0 до 5 % |
±5 |
- |
10 |
|
св. 5 до 25 % |
- |
±5 | |||
|
Оксид углерода СО |
от 0 до 100 млн 1 |
от 0 до 20 млн-1 |
± 15 |
- |
30 |
|
св. 20 до 100 млн-1 |
- |
±15 | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн-1 |
± 15 |
- |
30 | |
|
св. 20 до 200 млн-1 |
- |
±15 | |||
|
от 0 до 500 млн 1 |
от 0 до 20 млн-1 |
± 15 |
- |
30 | |
|
св. 20 до 500 млн-1 |
- |
±15 | |||
Продолжения таблицы 2
|
Определяемый компонент |
Диапазон показаний определяемого компонента |
Диапазона измерений определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведен ной 1), % |
относительной, % | ||||
|
Сероводород H2S |
от 0 до 20 млн 1 |
от 0 до 10 млн-1 |
± 20 |
- |
40 |
|
св. 10 до 20 млн-1 |
- |
±20 | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн-1 |
± 20 |
- |
40 | |
|
св. 10 до 50 млн-1 |
- |
±20 | |||
|
от 0 до 100 млн 1 |
от 0 до 10 млн-1 |
± 20 |
- |
40 | |
|
св. 10 до 100 млн-1 |
- |
±20 | |||
|
Хлор CI2 |
от 0 до 5 млн 1 |
от 0 до 1 млн-1 |
± 20 |
- |
105 |
|
св. 1 до 5 млн-1 |
- |
±20 | |||
|
от 0 до 15 млн 1 |
от 0 до 5 млн-1 |
± 20 |
- |
105 | |
|
св. 5 до 15 млн-1 |
- |
±20 | |||
|
Аммиак NH3 |
от 0 до 50 млн 1 |
от 0 до 30 млн-1 |
± 20 |
- |
65 |
|
св. 30 до 50 млн-1 |
- |
±20 | |||
|
от 0 до 100 млн 1 |
от 0 до 30 млн-1 |
± 20 |
- |
65 | |
|
св. 30 до 100 млн-1 |
- |
±20 | |||
|
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 |
± 20 |
- |
65 | |
|
св. 100 до 1000 млн-1 |
- |
±20 | |||
|
Диоксид серы SO2 |
от 0 до 15 млн 1 |
от 0 до 5 млн-1 |
± 20 |
- |
90 |
|
св. 5 до 15 млн-1 |
- |
±20 | |||
|
от 0 до 50 млн 1 |
от. 0 до 5 млн-1 |
± 20 |
- |
90 | |
|
св. 5 до 50 млн-1 |
- |
±20 | |||
|
Диоксид азота NO2 |
от 0 до 10 млн 1 |
от 0 до 1 млн-1 |
± 20 |
- |
60 |
|
св. 1 до 10 млн-1 |
- |
±20 | |||
|
Водород Н2 |
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±10 |
- |
45 |
|
от 0 до 10000 млн-1 |
от 0 до 10000 млн-1 |
±10 |
- | ||
|
Оксид азота NO |
от 0 до 100 млн 1 |
от 0 до 20 млн-1 |
± 20 |
- |
30 |
|
св. 20 до 100 млн-1 |
- |
±20 | |||
1) Приведенная погрешность нормирована к верхнему значению диапазона измере-
ний
Таблица 3 - Основные метрологические характеристики газоанализаторов серии Sensepoint
модификации Sensepoint XCD с инфракрасным сенсором Sensepoint XCD
|
Определяемый компонент |
Диапазон показаний определяемого компонента |
Диапазона измерений определяемого компонента |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведен ной 1), % |
относи тельной, % | ||||
|
Диоксид углерода СО2 |
от 0 до 2 % |
от 0 до 2 % |
±2 |
- |
30 |
1) Приведенная погрешность нормирована к верхнему значению диапазона измере-
ний
Таблица 4 - Основные метрологические характеристики газоанализаторов серии Sensepoint модификации Sensepoint, Sensepoint XCD, Sensepoint XCD RFD - для контроля горючих газов с использованием термокаталитических сенсоров Sensepoint, Sensepoint XCD, Sensepoint HT
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, % |
Время установления показаний Т0,9, с, не более |
|
Ацетон |
от 0 до 1,25 |
±0,13 |
30 |
|
Ацетилен |
от 0 до 1,15 |
±0,12 |
30 |
|
Аммиак |
от 0 до 7,5 |
±0,75 |
30 |
|
Бензол |
от 0 до 0,6 |
±0,06 |
30 |
|
1,3-бутадиен |
от 0 до 0,7 |
±0,07 |
30 |
|
Изобутан |
от 0 до 0,65 |
±0,07 |
30 |
|
Н-бутан |
от 0 до 0,7 |
±0,07 |
30 |
|
1-бутен (С4Н8) |
от 0 до 0,8 |
±0,08 |
30 |
|
Изобутиловый спирт (2-бутанол) |
от 0 до 0,95 |
±0,10 |
30 |
|
Оксид углерода |
от 0 до 5,45 |
±0,55 |
30 |
|
Этан |
от 0 до 1,25 |
±0,13 |
30 |
|
Этиловый спирт |
от 0 до 1,5 |
±0,16 |
30 |
|
Этилен |
от 0 до 1,15 |
±0,12 |
30 |
|
Н-гептан |
от 0 до 0,55 |
±0,06 |
30 |
|
Изо-гексан |
от 0 до 0,58 |
±0,06 |
30 |
|
Н-гексан |
от 0 до 0,5 |
±0,05 |
30 |
|
Водород |
от 0 до 2 |
±0,20 |
30 |
|
Сероводород |
от 0 до 2 |
±0,20 |
30 |
|
Метан |
от 0 до 2,2 |
±0,22 |
30 |
|
Метанол |
от 0 до 2,75 |
±0,28 |
30 |
|
Н-пентан |
от 0 до 0,7 |
±0,07 |
30 |
|
Пропан |
от 0 до 0,85 |
±0,09 |
30 |
|
Толуол |
от 0 до 0,55 |
±0,06 |
30 |
|
М-ксилол (1,3- диме-тилбензол) |
от 0 до 0,55 |
±0,06 |
30 |
|
О-ксилол (1,2- диме-тилбензол) |
от 0 до 0,5 |
±0,05 |
30 |
|
П-ксилол (1,4- диме-тилбензол) |
от 0 до 0,55 |
±0,06 |
30 |
Таблица 5 - Основные метрологические характеристики газоанализаторов серии Sensepoint модификации Sensepoint XCD, Sensepoint XCD RFD для контроля горючих газов с исполнением инфракрасным сенсоров Sensepoint XCD
|
Определяемый компонент |
Диапазон показаний определяемого компонента |
Диапазон измерений определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютная, Д |
относительная, % | |||
|
Метан |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±3 |
- |
|
св.50 до 100 % НКПР |
- |
±5 | ||
|
от 0 до 5 % |
от 0 до 2 % |
±0,2 |
- | |
|
св. 2 до 5 % |
- |
±10 | ||
|
Этан |
от 0 до 1,25 % |
от 0 до 1,25 % |
±0,13 |
- |
|
Пропан |
от 0 до 1,7 % |
от 0 до 0,85 % |
±0,085 |
- |
|
св. 0,85 до 1,7 % |
- |
±10 | ||
|
Бутан |
от 0 до 0,7 % |
от 0 до 0,7 % |
±0,07 | |
|
Ацетон |
от 0 до 1,25 % |
от 0 до 1,25 % |
±0,13 | |
|
Циклогексан |
от 0 до 0,6 % |
от 0 до 0,6 % |
±0,06 | |
|
Этанол |
от 0 до 1,5 % |
от 0 до 1,55 % |
±0,16 | |
|
Гептан |
от 0 до 0,55 % |
от 0 до 0,55 % |
±0,06 | |
|
Гексан |
от 0 до 0,5 % |
от 0 до 0,5 % |
±0,05 | |
|
Изопропиловый спирт |
от 0 до 1 % |
от 0 до 1 % |
±0,10 | |
|
Метанол |
от 0 до 2,75 % |
от 0 до 2,75 % |
±0,28 | |
|
Толуол |
от 0 до 0,55 % |
от 0 до 0,55 % |
±0,06 | |
|
О-ксилол |
от 0 до 0,5 % |
от 0 до 0,5 % |
±0,05 | |
|
Пентан (смесь изомеров) |
от 0 до 0,7 % |
от 0 до 0,7 % |
±0,07 |
- |
|
Октан |
от 0 до 0,4 % |
от 0 до 0,4 % |
±0,04 |
- |
|
Изобутан |
от 0 до 0,65 % |
от 0 до 0,65 % |
±0,07 |
- |
|
Пропен (пропилен) |
от 0 до 2 % |
от 0 до 2 % |
±0,10 |
- |
Примечания:
-
1. Номинальное время установление показаний То,9 Sensepoint XCD не более 40 с.
-
2. Значение НКПР по ГОСТ 30852.19-2002
Таблица 6 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от +15 до +25 °C на каждые 10 °C, в долях от предела допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов | |
|
допускаемой основной погрешности для сенсоров: | |
|
- для электрохимических |
0,5 |
|
- для термокаталитических |
1,0 |
|
- для инфракрасных оптических |
0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния атмосферного давления в диапазоне от 90 до 110 кПа, на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности |
0,3 |
|
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахглубина), мм, не более: Sensepoint c сенсорами: | |
|
- Sensepoint электрохимический |
202х156х76.5 |
|
- Sensepoint термокаталитический |
202x156x76.5 |
|
- Sensepoint HT термокаталитический |
167х156х76.5 |
|
Sensepoint XCD c сенсорами: | |
|
- Sensepoint электрохимический |
215х164х99 |
|
- Sensepoint термокаталитический |
215х164х99 |
|
- Sensepoint HT термокаталитический |
180х164х99 |
|
- Sensepoint XCD электрохимический |
225х164х99 |
|
- Sensepoint XCD термокаталитический |
225х164х99 |
|
- Sensepoint XCD инфракрасный |
225х164х99 |
|
Sensepoint XCD RFD c сенсорами: | |
|
- Sensepoint термокаталитический |
215х164х99 |
|
- Sensepoint HT термокаталитический |
180х164х99 |
|
- Sensepoint XCD термокаталитический |
225х164х99 |
|
- Sensepoint XCD инфракрасный |
225х164х99 |
|
Sensepoint XCD RTD c сенсорами: | |
|
- Sensepoint электрохимический |
215х164х99 |
|
- Sensepoint XCD электрохимический |
225x164x99 |
|
Масса, кг, не более: Sensepoint c сенсорами: | |
|
- Sensepoint электрохимический |
0,800 |
|
- Sensepoint термокаталитический |
0,800 |
|
- Sensepoint HT термокаталитический |
0,850 |
|
Sensepoint XCD (материал корпуса - LM25) c сенсорами: | |
|
- Sensepoint электрохимический |
2,200 |
|
- Sensepoint термокаталитический |
2,200 |
|
- Sensepoint HT термокаталитический |
2,250 |
|
- Sensepoint XCD электрохимический |
2,200 |
|
- Sensepoint XCD термокаталитический |
2,200 |
|
- Sensepoint XCD инфракрасный |
2,200 |
|
Sensepoint XCD RFD (материал корпуса - LM25) c сенсорами: | |
|
- Sensepoint термокаталитический |
2,200 |
|
- Sensepoint HT термокаталитический |
2,250 |
|
- Sensepoint XCD термокаталитический |
2,200 |
|
- Sensepoint XCD инфракрасный |
2,200 |
|
Sensepoint XCD RTD (материал корпуса - LM25) c сенсорами: | |
|
- Sensepoint электрохимический |
2,200 |
|
- Sensepoint XCD электрохимический |
2,200 |
|
Sensepoint XCD (материал корпуса - SS) c сенсорами: | |
|
- Sensepoint электрохимический |
5,200 |
|
- Sensepoint термокаталитический |
5,200 |
|
- Sensepoint HT термокаталитический |
5,250 |
|
- Sensepoint XCD электрохимический |
5,200 |
|
- Sensepoint XCD термокаталитический |
5,200 |
|
- Sensepoint XCD инфракрасный |
5,200 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Sensepoint XCD RFD (материал корпуса - SS) c сенсорами: | |
|
- Sensepoint термокаталитический |
5,200 |
|
- Sensepoint HT термокаталитический |
5,250 |
|
- Sensepoint XCD термокаталитический |
5,200 |
|
- Sensepoint XCD инфракрасный |
5,200 |
|
Sensepoint XCD RTD (материал корпуса - SS) c сенсорами: | |
|
- Sensepoint электрохимический |
5,200 |
|
- Sensepoint XCD электрохимический |
5,200 |
|
Условия эксплуатации: температура окружающей среды, °C Sensepoint c сенсорами: | |
|
- Sensepoint электрохимический |
от -45 до +55 |
|
- Sensepoint термокаталитический |
от -60 до +55 |
|
- Sensepoint HT термокаталитический |
от -60 до +150 |
|
Sensepoint XCD c сенсорами: | |
|
- Sensepoint электрохимический |
от -45 до +55 |
|
- Sensepoint термокаталитический |
от -60 до +55 |
|
- Sensepoint HT термокаталитический |
от -60 до +150 |
|
- Sensepoint XCD электрохимический |
от -45 до +55 |
|
- Sensepoint XCD термокаталитический |
от -60 до +55 |
|
- Sensepoint XCD инфракрасный |
от -60 до +55 |
|
Sensepoint XCD RFD c сенсорами: | |
|
- Sensepoint термокаталитический |
от -60 до +55 |
|
- Sensepoint HT термокаталитический |
от -60 до +55 |
|
- Sensepoint XCD термокаталитический |
от -60 до +55 |
|
- Sensepoint XCD инфракрасный |
от -60 до +55 |
|
Sensepoint XCD RTD c сенсорами: | |
|
- Sensepoint электрохимический |
от -45 до +55 |
|
- Sensepoint XCD электрохимический |
от -45 до +55 |
|
атмосферное давление, кПа |
от 90 до 110 |
|
относительная влажность окружающего воздуха, % (без кон- | |
|
денсации) |
от 10 до 95 |
|
Напряжение питания постоянного тока, В Sensepoint c сенсорами: | |
|
- Sensepoint электрохимический |
от 16 до 30 |
|
- Sensepoint термокаталитический |
от 2,9 до 3,5 |
|
- Sensepoint HT термокаталитический |
от 2.9 до 3.5 |
|
Sensepoint XCD (XCD RFD, XCD RTD |
от 16 до 32 |
|
Токовый выходной сигнал, мА |
от 4 до 20 |
|
Маркировка взрывозащиты: | |
|
Sensepoint |
1 Ex d IIC “T3...T6” Gb X 1 Ex d ia IIC T4 Gb X |
|
Sensepoint XCD (XCD RFD, XCD RTD |
1 Ex db IIC T6 X/1 Ex db IIC T5X Ex tb IIIC T85oC/Ex tb IIIC T100oC X |
Продолжение таблицы 7
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-96 Sensepoint Sensepoint XCD (XCD RFD, XCD RTD) |
IP 66/67 IP 66 |
|
Время прогрева, мин, не более |
60 |
|
Средняя наработка на отказ, ч, не менее |
72000 |
|
Срок службы, лет, не менее |
10* |
|
* Без учета срока службы чувствительного элемента (сенсора). | |
