Номер по Госреестру СИ: 81565-21
81565-21 Калибраторы температуры
(КТ-6)
Назначение средства измерений:
Калибраторы температуры КТ-6 (далее по тексту - приборы или калибраторы) предназначены для воспроизведения температуры и измерений электрических сигналов: напряжения, силы постоянного тока и активного сопротивления постоянному току.
Внешний вид.
Калибраторы температуры
Рисунок № 1
Внешний вид.
Калибраторы температуры
Рисунок № 2
Внешний вид.
Калибраторы температуры
Рисунок № 3
Внешний вид.
Калибраторы температуры
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) калибраторов температуры КТ-6 состоит из встроенной и внешней частей ПО. Для функционирования калибраторов необходимо наличие встроенной части ПО.
Метрологически значимой является только встроенная часть ПО, загружаемая в калибратор на предприятии-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО |
КТ-6 |
Номер версии (идентификационный номер) ПО, не ниже |
vl.00 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Внешнее ПО, устанавливаемое на персональный компьютер, предназначено для отображения результатов измерений в графическом и в цифровом режимах, а также для сохранения данных измерений для последующей их обработки.
Знак утверждения типа
Знак утверждения типананосится на корпус калибратора при помощи наклейки, а также на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» Руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам температуры КТ-6ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Принцип действия калибраторов температуры КТ-6 в режиме воспроизведения температуры основан на возможности нагрева с помощью нагревательных элементов или охлаждения с помощью холодильной установки, металлического блока сравнения с отверстиями разных диаметров и (или) вставки в виде модели абсолютно черного тела (АЧТ).
Принцип действия калибратора температуры КТ-6 в режиме измерений электрических сигналов основан на аналого-цифровом преобразовании входного сигнала с последующей его обработкой и отображением полученной информации на дисплее калибратора в единицах измеряемой физической величины.
Калибраторы КТ-6 выполнены в настольном варианте, устанавливаемом на горизонтальной поверхности. Калибраторы состоят из: корпуса, металлического блока сравнения (или вставки в виде модели АЧТ), холодильной установки, регулятора температуры и прецизионного измерителя температуры.
На передней стенке корпуса калибратора расположены: кнопка
включения/выключения питания, сенсорный дисплей, слот для установки SD-карты, разъемы прецизионного измерителя температуры, разъем источника питания (24 В) и USB разъем связи с компьютером. На задней стенке корпуса расположены: сетевой разъем, две вставки плавкие и ручка для переноски.
Металлический блок сравнения предназначен для установки средств измерений температуры погружного типа в каналы соответствующих диаметров. Калибратор в комплекте со вставкой АЧТ предназначен для использования в качестве излучателя радиационной температуры.
Холодильная установка сделана на термоэлектрических модулях Пельтье.
Микропроцессорный регулятор температуры предназначен для поддержания заданной температуры блока сравнения. Сигнал от встроенного эталонного термопреобразователя поступает на вход аналого-цифрового преобразователя (АЦП). После преобразования входного сигнала полученная информация обрабатывается микропроцессором (МП). В соответствии со статической характеристикой вычисляется температура. Результат измерений температуры отображается на дисплее. Исходя из измеренной температуры, уставки и коэффициентов регулирования (используется ПИД-закон регулирования), МП рассчитывает управляющее воздействие (мощность нагрева/охлаждения) и передает его на цифроаналоговый преобразователь (ЦАП).
Прецизионный измеритель температуры состоит из двухканального коммутатора и аналого-цифрового преобразователя. Сигнал от датчика температуры попадает на вход коммутатора. Далее сигнал при помощи аналого-цифрового преобразователя преобразуется в цифровой код, который считывается микропроцессором калибратора.
Калибраторы температуры КТ-6 изготавливаются следующих модификаций: КТ-6.1, КТ-6.2, КТ-6.3. Модификации различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Калибраторы модификаций КТ-6.1, КТ-6.2 могут работать в комплекте со вставкой АЧТ и использоваться в качестве излучателей для воспроизведения и поддержания радиационной температуры.
Калибраторы могут применяться в качестве рабочего эталона:
-
- единицы температуры 2 разряда в области отрицательных температур и 3 разряда в области положительных температур по ГОСТ 8.558-2009 в качестве меры температуры с использованием металлического блока сравнения;
-
- единицы температуры 2 разряда по ГОСТ 8.558-2009 в качестве излучателя с использованием вставки в виде модели абсолютно черного тела (АЧТ).
Фотографии общего вида калибраторов с указанием мест нанесения знака утверждения типа и заводской пломбы представлены на рисунках 1-3.
место нанесения заводской пломбы
место нанесения знака утверждения типа
Рисунок 1 - Общий вид калибраторов модификации КТ-6.1
место нанесения знака утверждения типа |
место нанесения заводской пломбы |

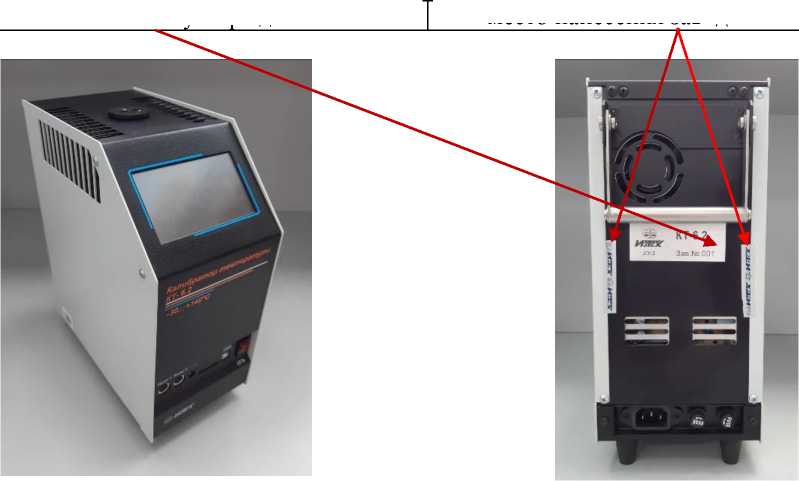

Рисунок 2 - Общий вид калибраторов модификации КТ-6.2
место нанесения знака утверждения типа |
место нанесения заводской пломбы |
Я и»ц>3ав № 001
Рисунок 3 - Общий вид калибраторов модификации КТ-6.3
Пломбирование калибраторов осуществляется с тыльной стороны корпуса при помощи специальной наклейки с логотипом предприятия-изготовителя. Заводской номер наносится на наклейку, прикрепленную с тыльной стороны корпуса калибратора. Конструкция калибратора не предусматривает нанесение знака поверки.
Комплект поставки калибраторов температуры КТ-6 приведен в таблице 6.
Таблица 6
Наименование |
Обозначение |
Количество |
Калибратор температуры КТ-6 |
ЕМТК 177.0001.00 |
1 шт. |
Металлический блок сравнения |
- |
1 шт. |
Вставка (излучатель) в виде модели абсолютно черного тела (АЧТ) |
- |
1 шт. (по дополнительному заказу) |
Шнур для подключения ТС |
МИТШ-1.2 |
1 шт. |
Шнур для подключения ТП |
МИТШ-2.2.1 |
1 шт. |
Шнур для измерения силы тока |
МИТШ-5.1 |
1 шт. |
Кабель связи с компьютером |
- |
1 шт. |
Кабель сетевой |
- |
1 шт. |
Руководство по эксплуатации |
ЕМТК 177.0000.00 РЭ |
1 экз. |
Методика поверки |
МП 207-045-2020 |
1 экз. |
Метрологические характеристики калибраторов температуры КТ-6 с использованием металлического блока сравнения представлены в таблице 2.
Метрологические характеристики калибраторов температуры КТ-6 мод. КТ-6.1, КТ-6.2 с использованием вставки (излучателя) АЧТ представлены в таблице 3.
Основные технические характеристики калибраторов температуры КТ-6 представлены в таблице 4.
Метрологические характеристики прецизионного измерителя калибраторов температуры КТ-6 представлены в таблице 5.
Таблица 2
Наименование характеристики |
Значение (в зависимости от модификации калибратора) (1) | ||
КТ-6.1 |
КТ-6.2 |
КТ-6.3 | |
Диапазон воспроизводимых температур, °С |
от -50(2) до +160 |
от -30(2) до +140 |
от +100 до +850 |
Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0,95), °С, не более |
±0,03 |
±(0,05+540’Ч)(3) | |
Нестабильность поддержания температуры в течение 30 минут (после стабилизации), °С |
±0,005 |
±0,05 | |
Разность воспроизводимых температур в каналах одного диаметра, °С |
±0,005 |
±(0,01+3- 10'51)(3) | |
Неоднородность температурного поля по высоте рабочей зоны 60 мм от дна каналов блока, °С |
±(0,03+340’< |t|)(3) |
±(0,03+5^10-4+)(3) | |
Примечания:
|
Таблица 3
Наименование характеристики |
Значение (в зависимости от модификации калибратора) (1) | |
КТ-6.1 |
КТ-6.2 | |
Диапазон воспроизводимых температур, °С(1) |
от -50(2) до +160 |
от -30(2) до +140 |
Доверительные границы абсолютной погрешности воспроизведения температуры (при доверительной вероятности 0,95), °С, не более |
±(1+4,5 •10-3qt|)(3) | |
Нестабильность поддержания температуры в стационарном режиме в течение 15 минут, °С |
±0,2 | |
Коэффициент излучения внутренней полости вставки АЧТ |
0,99 | |
Примечания:
|
Таблица 4
Наименование характеристики |
Значение (в зависимости от модификации калибратора) | ||
КТ-6.1 |
КТ-6.2 |
КТ-6.3 | |
Глубина каналов в блоке сравнения, мм |
от 155 до 165 | ||
Диаметры каналов в блоке сравнения, мм(1): | |||
- блок сравнения КТВ-5.1 или КТВ-6.1(2) |
2x6,5; 7,5 | ||
- блок сравнения КТВ-5.2 или КТВ-6.2 |
5,5; 8,5 | ||
- блок сравнения КТВ-5.3 или КТВ-6.3 |
4,5; 10,5 | ||
Рабочая зона от дна каналов в блоке сравнения, мм |
от 0 до 60 | ||
Значение единицы младшего разряда |
0,01/0,001 |
0,01 | |
дисплея, °С | |||
Дискретность задания температуры, °С |
0,01 |
0,01 | |
Габаритные размеры калибратора (ширина х |
155 х 300 х 250 |
130 х 300 х 250 | |
высота хглубина), мм, не более | |||
Масса, кг, не более |
8,0 |
6,5 |
7,0 |
Максимальная потребляемая мощность, Вт, не более |
360 | ||
Напряжение питания, В |
от 198 до 242 | ||
Частота питающей сети, Гц |
от 49 до 51 | ||
Средняя наработка на отказ, ч, не менее |
10000 | ||
Средний срок службы, лет, не менее |
5 | ||
Условия эксплуатации:
|
от +15 до +25 | ||
не более |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Примечания: | |||
(1) - по заказу допускается изготовление блоков сравнения с количеством и диаметрами | |||
каналов, отличными от стандартных. | |||
(2) - блоки сравнения КТВ-5 применяются в калибраторах КТ-6.1 и КТ-6.2; КТВ-6 - в | |||
калибраторах КТ-6.3. |
Таблица 5
Наименование характеристики |
Значение (1) |
Количество каналов измерений |
2 |
Ток питания термопреобразователей сопротивления (ТС), мА |
0,4 |
Диапазон измерений электрического сопротивления, Ом |
от 0,01 до 1500 |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом |
±(0,001+10’5<R)(2) |
Диапазон измерений напряжения постоянного тока (термо-ЭДС), мВ |
от -500 до +500 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (термо-ЭДС), мВ |
±(0,001+7^10-5JU|)(3) |
Диапазон измерений силы постоянного тока, мА |
от -30 до +30 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
±(0,0005+10-4- |I|)(4) |
Напряжение встроенного блока питания, В |
от 20,4 до 27,6 |
Режимы измерений |
Ом, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ИСХ ТП, ИЗМ. ПР. |
Наименование характеристики |
Значение (1) |
Типы номинальных статических характеристик преобразования (НСХ) подключаемых ТС в соответствии с ГОСТ 6651-2009 |
10М, 50М, 100М, 500М, 1000М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000, 10Н, 50Н, 100Н, 500Н, 1000Н |
Типы индивидуальных статических характеристик преобразования (ИСХ) подключаемых ТС |
МТШ-90, КВД, Полином, Таблица |
Типы НСХ подключаемых термоэлектрических преобразователей (ТП) в соответствии с ГОСТ Р 8.585-2001 |
E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3 |
Типы ИСХ сигналов подключаемых ТП |
Полином, Таблица |
Диапазоны измерений силы постоянного тока измерительных преобразователей, мА |
от 0 до 5 от 4 до 20 от 0 до 20 |
Диапазоны измерений температуры в зависимости от R0 подключенного ТС, °С: |
Соответствует диапазону измерений температуры подключенного ТС, но не более, чем: |
0,6 Ом |
от -200 до +962 |
1 Ом |
от -200 до +962 |
10 Ом |
от -200 до +962 |
25 Ом |
от -200 до +962 |
50 Ом |
от -200 до +962 |
100 Ом |
от -200 до +962 |
500 Ом |
от -200 до +500 |
1000 Ом |
от -200 до +125 |
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от R0 подключенного ТС, °С: (5) | |
0,6 Ом |
±0,45 |
1 Ом |
±0,26 |
10 Ом |
±(0,028+10’5^ |t|)(6) |
25 Ом |
±(0,013+10-5^ |t|)(6) |
50 Ом |
±(0,008+10-5^ |t|)(6) |
100 Ом |
±(0,005+10-5^ |t|)(6) |
500 Ом |
±(0,003+10-5- |t|)(6) |
1000 Ом |
±(0,003+10-5- |t|)(6) |
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от типа ТП, °С: (7) | |
E, J, T, K, N, L, М |
±0,1 |
R, S, B, A-1, A-2, A-3 |
±0,2 |
Примечания:
|
