Номер по Госреестру СИ: 81473-21
81473-21 Трансформаторы тока
(OSKF 420)
Назначение средства измерений:
Трансформаторы тока OSKF 420 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 18.04.2021
Срок свидетельства -
Номер записи - 180700
ID в реестре СИ - 1387458
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Фирма "ALSTOM Grid Messwandler GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1139 дн.
Приказы РСТ, где упоминается данный тип СИ
№1568 от 2021.07.30 Об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (OSKF 420)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ALSTOM Grid Messwandler GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51205-12 13.09.2017 |
Трансформаторы напряжения, STE3 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
51206-12 13.09.2017 |
Трансформаторы напряжения, STE1 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
65670-16 |
Трансформаторы тока, OSKF 363 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
65673-16 |
Трансформаторы тока, OSKF 420 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
76961-19 |
Трансформаторы тока, OSKF 123 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81473-21 |
Трансформаторы тока, OSKF 420 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90015-23 |
Трансформаторы напряжения, OTEF 123 Фирма "ALSTOM Grid Messwandler GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы тока (OSKF 420)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (OSKF 420)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Нормативные и технические документы
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой основание, опорный фарфоровый изолятор и находящуюся на нем головную часть. Головная часть включает в себя первичную обмотку, сердечники с вторичной обмоткой и мембранное устройство. Корпус головной части выполнен из алюминиевого сплава. Первичная обмотка представляет собой прямолинейный медный проводник шинного типа с плоскими контактными площадками. Конструкция первичной обмотки предусматривает возможность последовательнопараллельного соединения для изменения коэффициента трансформации. Вторичные обмотки равномерно намотаны на тороидальные пластинчатые сердечники. Сердечники с вторичной обмоткой помещены в толстостенную охватывающую их алюминиевую защиту. Корпус сердечников соединен с прочной металлической трубой внутри изолятора, ведущей к основанию. Выводы вторичных обмоток пропущены через трубу и подключены к клеммам контактной коробки, размещенной на раме основания трансформатора. Крышка контактной коробки пломбируется с целью ограничения доступа к измерительным цепям.
К трансформаторам тока данного типа относятся трансформаторы тока модификации OSKF 420 зав. № 2011/487197, 2011/487198, 2011/487199.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Лист № 2
Всего листов 3

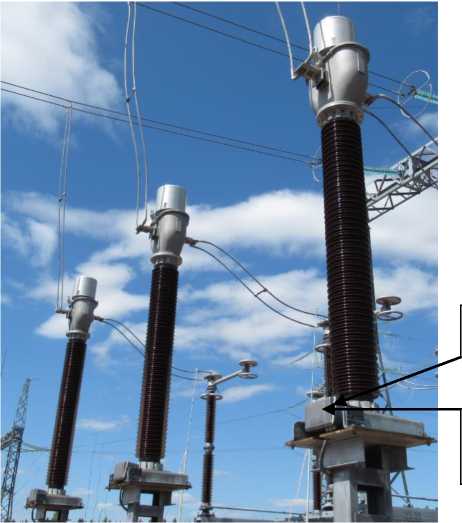

Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
2011/487197, 2011/487198, 2011/487199 | |
|
Номинальное напряжение, кВ |
330 |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
