Сведения о средстве измерений: 81522-21 Анализатор фрагментов микроструктуры твердых тел

Номер по Госреестру СИ: 81522-21
81522-21 Анализатор фрагментов микроструктуры твердых тел
(SIAMS 800)

Назначение средства измерений:
Анализатор фрагментов микроструктуры твердых тел SIAMS 800 (далее -анализатор) предназначен для измерений линейных размеров фрагментов микроструктуры твердых тел, для контроля качества металлов и полимеров, измерения объектов или деталей структуры, получения изображений, в том числе панорамных, их хранения, обработки и автоматизированного анализа.

сертификация программного обеспечения
Внешний вид. Анализатор фрагментов микроструктуры твердых тел, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализатор фрагментов микроструктуры твердых тел
Рисунок № 1
Внешний вид. Анализатор фрагментов микроструктуры твердых тел, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализатор фрагментов микроструктуры твердых тел
Рисунок № 2

Общие сведения

Дата публикации - 18.04.2021
Срок свидетельства -
Номер записи - 180739
ID в реестре СИ - 1387419
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SIAMS 800,

Производитель

Изготовитель - Общество с ограниченной ответственностью "СИАМС" (ООО "СИАМС")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_9 Эталоны организации (отчет для экспертов федеральной службы по аккредитации)

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Анализатор фрагментов микроструктуры твердых тел (SIAMS 800)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СИАМС" (ООО "СИАМС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81522-21

 Анализатор фрагментов микроструктуры твердых тел, SIAMS 800
Общество с ограниченной ответственностью "СИАМС" (ООО "СИАМС") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		1 год
85829-22
09.06.2027
 Анализаторы структур многомасштабные, SIAMS
Общество с ограниченной ответственностью "СИАМС" (ООО "СИАМС") (РОССИЯ г. Екатеринбург) 		ОТ
МП 		1 год
Отчет - V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализатор фрагментов микроструктуры твердых тел (SIAMS 800)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)		 РСТ
  • SIAMS 800
    		•  1 1 0 0 0 0 0

    Стоимость поверки Анализатор фрагментов микроструктуры твердых тел (SIAMS 800)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) позволяет проводить захват изображения, создание панорамных изображений, создание изображений с расширенной глубиной резкости, проведение линейных измерений, создание аннотаций и отчетов.

    Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SIAMS

    Номер версии (идентификационный номер) ПО

    не ниже v-3.40.1

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 2,4 Руководства по эксплуатации 26.70.20.150-001-12285114-2020 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализатору фрагментов микроструктуры твердых тел SIAMS 800

    Приказ Росстандарта от 29.12.2018 года № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

    Принцип действия анализатора основан на прямом измерении линейных размеров фрагментов микроструктуры твердых тел на изображениях структуры поверхности объекта в заданном масштабе, полученных при помощи видеокамеры, с последующей обработкой встроенным программным обеспечением.

    Анализатор состоит из микроскопа оптического Leica DMi8 C, цифровой видеокамеры с системой оцифровки изображения SIMAGIS XS-4CU с разрешением 2048х2048 пикселей, адаптера для цифровой видеокамеры C-Mount, USB кабеля для передачи изображения на персональный компьютер и специального программного обеспечения SIAMS, позволяющего проводить захват изображения, создание панорамных изображений, создание изображений с расширенной глубиной резкости, проведение линейных измерений, позволяет создавать аннотации и отчеты.

    Общий вид анализатора фрагментов микроструктуры твердых тел SIAMS 800, представлен на рисунке 1.

    Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Место нанесения знака поверки указано стрелкой на рисунке 2.

    Внешний вид. Анализатор фрагментов микроструктуры твердых тел (SIAMS 800), http://oei-analitika.ru

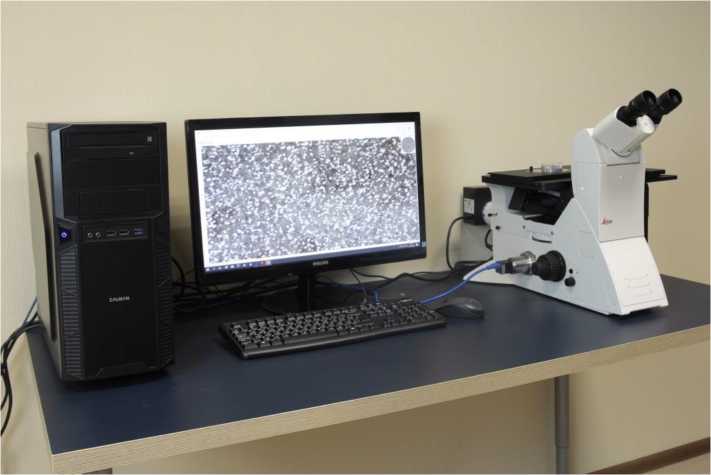

    Рисунок 1 - Общий вид анализатора фрагментов микроструктуры твердых тел SIAMS 800

    место нанесения знака поверки

    Внешний вид. Анализатор фрагментов микроструктуры твердых тел (SIAMS 800), http://oei-analitika.ru

    Рисунок 2 - Схема пломбировки анализатора фрагментов микроструктуры твердых тел SIAMS 800 от несанкционированного доступа, обозначение места нанесения знака поверки


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Микроскоп оптический

    Leica DMi8 C

    1 шт.

    Цифровая цветная видеокамера с адаптером

    SIMAGIS XS-4CU

    1 шт.

    Персональный компьютер

    -

    1 шт.

    Программное обеспечение

    SIAMS v-3.40.1

    1 шт.

    Руководство по эксплуатации

    26.70.22.150-001-12285114-2020 РЭ

    1 экз.

    Паспорт

    26.70.22.150-001-12285114-2020 ПС

    1 экз.

    Методика поверки

    МП 122-241-2020

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристик

    Значение характеристик

    Диапазон измерений линейных размеров, мкм

    от 0 до 2000

    Пределы допускаемой абсолютной основной погрешности измерений линейных размеров (Д^), мкм

    ±0,5

    Пределы допускаемой   абсолютной дополнительной

    погрешности измерений линейных размеров от измерения температуры окружающей среды в диапазоне рабочих температур (ДД)*, мкм

    ±0,5

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    *пределы допускаемой абсолютной погрешности измерений линейных размеров вне диапазона нормальных условий измерений оценивают по формуле Д= +(|Д01 + |Дд ).

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50/60

    Габаритные размеры анализатора, мм, не более:

    - длина

    2000

    - ширина

    1000

    - высота

    1000

    Масса, кг, не более

    70

    Условия эксплуатации:

    - температура окружающего воздуха, оС

    от 10 до 35

    - относительная влажность, %, не более

    80

    Средняя наработка на отказ, ч, не менее

    2000

    Средний срок службы, лет, не менее

    10
