Наименование характеристики

Значение

Воспроизведение силы переменного тока

Диапазоны воспроизведений силы переменного тока при частоте 50 Гц, А

от 30 до 300 включ. св. 300 до 3000 включ.

св. 3000 до 30000

Пределы допускаемой основной абсолютной погрешности воспроизведений силы переменного тока при частоте 50 Гц, А ¹⁾

±(0,02-х + 0,005^Хк)

Пределы допускаемой дополнительной погрешности воспроизведений силы переменного тока при частоте 50 Гц от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Измерение силы воспроизводимого переменного тока с помощью датчика тока измерительного

Диапазоны измерений силы переменного тока при частоте

50 Гц, А

от 30 до 300 включ. св. 300 до 3000 включ.

св. 3000 до 30000

Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока при частоте 50 Гц, А ¹⁾

±(0,02-х + 0,005-Хк)

Пределы допускаемой дополнительной погрешности измерений силы переменного тока при частоте 50 Гц от изменения температуры окружающей среды в рабочих условиях измерений, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

0,5

Встроенный цифровой секундомер

Диапазоны измерений интервалов времени

от 0 до 999,9 мс от 1,00 до 99,99 с

Пределы допускаемой абсолютной погрешности измерений интервалов времени (в зависимости от диапазона измерений):

• - от 0 до 999,9 мс

• - от 1,00 до 99,99 с

±0,5 мс

±0,01 с

¹⁾ В формуле абсолютной погрешности приняты обозначения: Хк - конечное значение диапазона воспроизведений (измерений); х - воспроизведенное (измеренное) значение.

Наименование характеристики

Значение

Воспроизведение силы переменного тока

Диапазон времени выдачи силы переменного тока

от 0,1 с до 2 ч

Работа с одним блоком трансформаторным

Сила выходного переменного тока, А, не более (в зависимости от включения выходных обмоток):

- 1 обмотка

7500

- 2 обмотки последовательно

7500

- 2 обмотки параллельно

15000

Выходное напряжение переменного тока, В, не более ¹⁾ (в зависимости от включения выходных обмоток):

- 1 обмотка

4,4

- 2 обмотки последовательно

8,8

- 2 обмотки параллельно

4,4

Выходная мощность, В-А, не более ¹⁾ (в зависимости от включения выходных обмоток):

- 1 обмотка

13500

- 2 обмотки последовательно

28500

- 2 обмотки параллельно

28500

Работа с двумя блоками трансформаторными

Сила выходного переменного тока, А, не более (в зависимости от включения выходных обмоток):

- 4 последовательно

7500

- 2 параллельно 2 последовательно

15000

- 4 параллельно

30000

Наименование характеристики

Значение

Выходное напряжение переменного тока, В, не более ¹⁾ (в зависимости от включения выходных обмоток):

• - 4 последовательно

• - 2 параллельно 2 последовательно

• - 4 параллельно

00

^Г'"’ <Х> ~t~

Выходная мощность, В-А, не более ¹⁾

55000

Измерение силы воспроизводимого переменного тока с помощью датчика тока

Вид измерения силы переменного тока

Среднеквадратичное значение

(True RMS)

Встроенный цифровой секундомер

Разрешающая способность (в зависимости от диапазона измерений):

• - от 0 до 999,9 мс

• - от 1,00 до 99,99 с

0,1 мс

0,01 с

Общие характеристики

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +15 до +25

от 30 до 80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, при +25 °С, %, не более

• - высота над уровнем моря, м, не более

от -20 до +50 80 2000

Параметры электрического питания устройств:

• - тип системы токоведущих проводников

• - частота трехфазной сети, Гц

• - линейное напряжение сети, В

трехфазная трехпроводная от 45 до 65 от 342 до 418

Габаритные размеры (длина^хширина^хвысота), мм, не более:

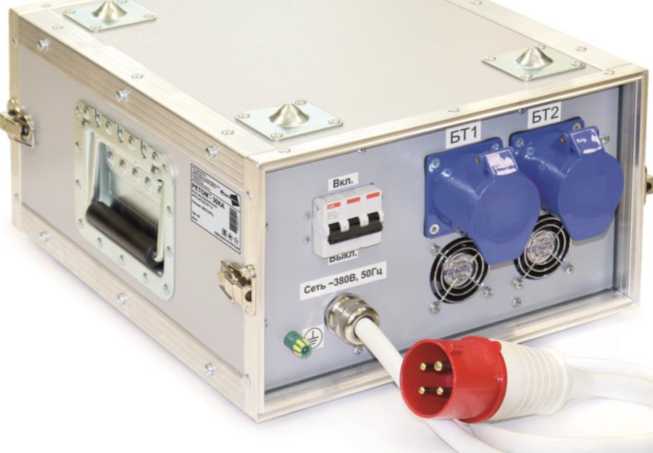

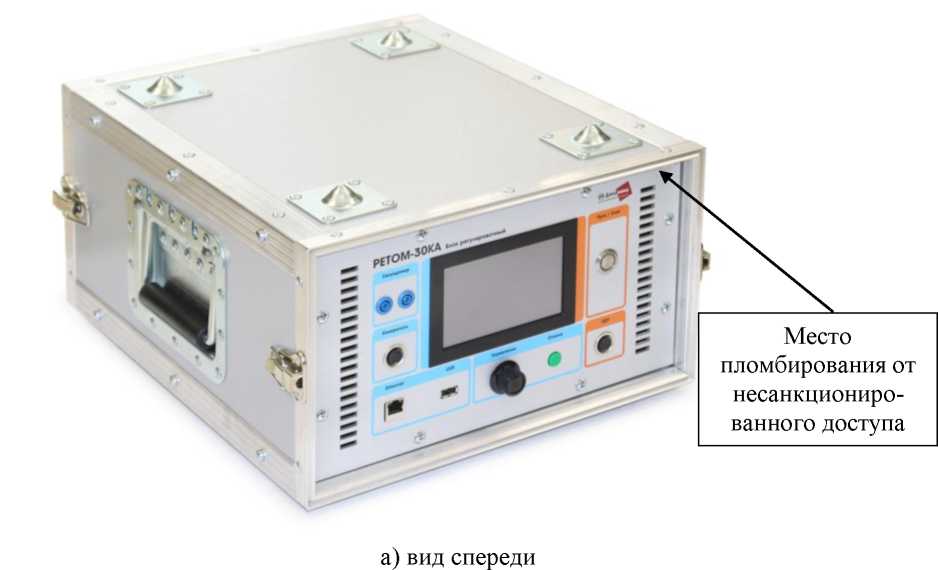

• - блока регулировочного

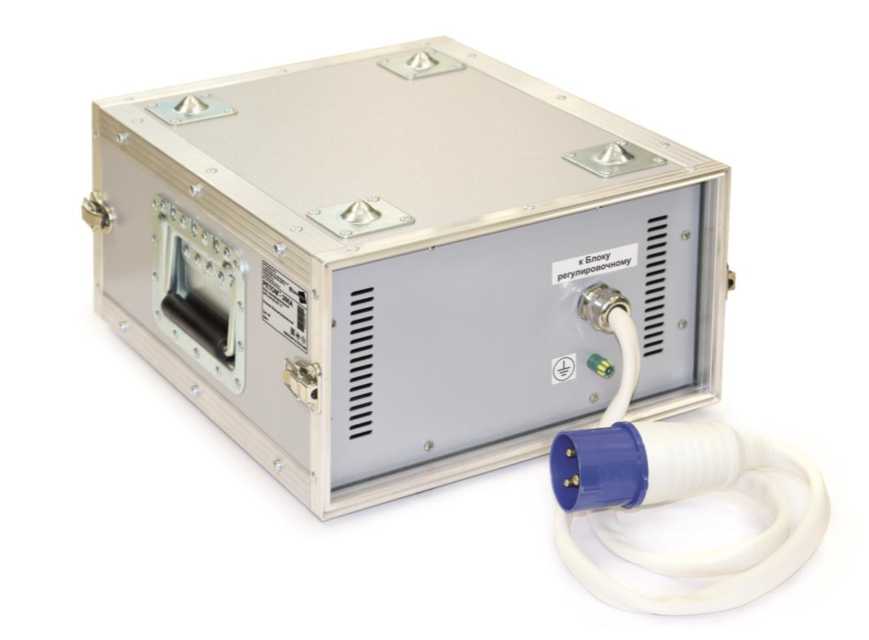

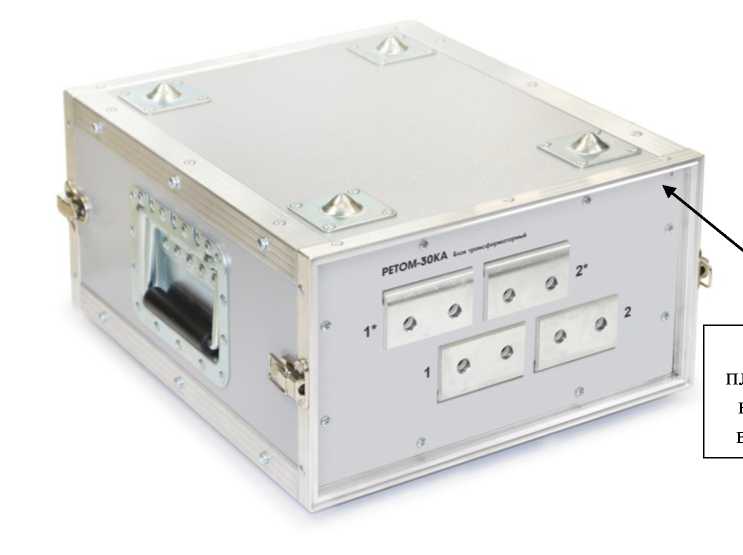

• - блока трансформаторного

550 х 385 х 240

550 х 385 х 240

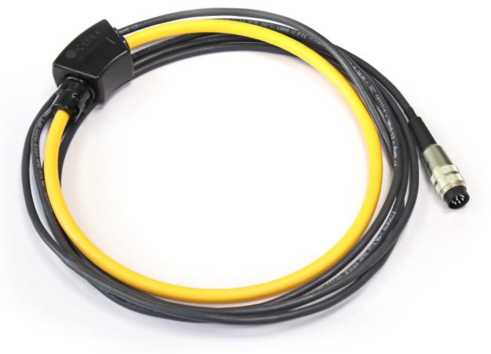

Габаритные размеры датчика тока измерительного:

• - длина кольца, мм

• - диаметр сечения кольца, мм, не более

• - радиус сгиба, мм, не менее

635 ± 5

8,5

30

Масса, кг, не более:

• - блока регулировочного

• - блока трансформаторного

• - датчика тока измерительного

30

50

0,3

Средний срок службы, лет

30

Средняя наработка на отказ, ч

25000

¹⁾ Значения выходного напряжения и мощности приведены для напряжения сети 380 В.
