Сведения о средстве измерений: 81282-21 Мера

Номер по Госреестру СИ: 81282-21
81282-21 Мера
(МАСТЕР - РОТОР)

Назначение средства измерений:
Мера МАСТЕР - РОТОР (далее мера) предназначена для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы и для калибровки бесконтактной измерительной системы DAN BTM

сертификация программного обеспечения
Внешний вид. Мера, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мера
Рисунок № 1
Внешний вид. Мера, http://oei-analitika.ru рисунок № 2
Внешний вид.
Мера
Рисунок № 2

Общие сведения

Дата публикации - 25.03.2021
Срок свидетельства -
Номер записи - 180489
ID в реестре СИ - 1386954
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет данных, Мастер-Ротор,

Производитель

Изготовитель - DANOBAT GROUP
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.

Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.

Бесплатный

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Мера (МАСТЕР - РОТОР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений DANOBAT GROUP

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81282-21

Мера, МАСТЕР - РОТОР
DANOBAT GROUP (ИСПАНИЯ )
ОТ
МП
2 года
97970-26

Мера, МАСТЕР-РОТОР
DANOBAT GROUP (ИСПАНИЯ )
ОТ
МП
2 года

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Мера (МАСТЕР - РОТОР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ОДК"
(RA.RU.312444)
  • Мастер-Ротор
  • нет данных
  • 4 0 4 0 4 0 4

    Стоимость поверки Мера (МАСТЕР - РОТОР)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист Паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    изложены в п. 3 Паспорта


    Нормативные и технические документы

    Принцип действия меры основан на измерении при помощи бесконтактной измерительной системы DAN BTM отклонений радиусов вершин имитаторов лопаток меры от значений, установленных при ее поверке.

    Мера предстовляет собой цельнометаллическую конструкцию, состоящую из трех ступеней дисков, на которых жестко закрепленны имитаторы лопаток (Рисунок 1).

    Внешний вид. Мера (МАСТЕР - РОТОР), http://oei-analitika.ru

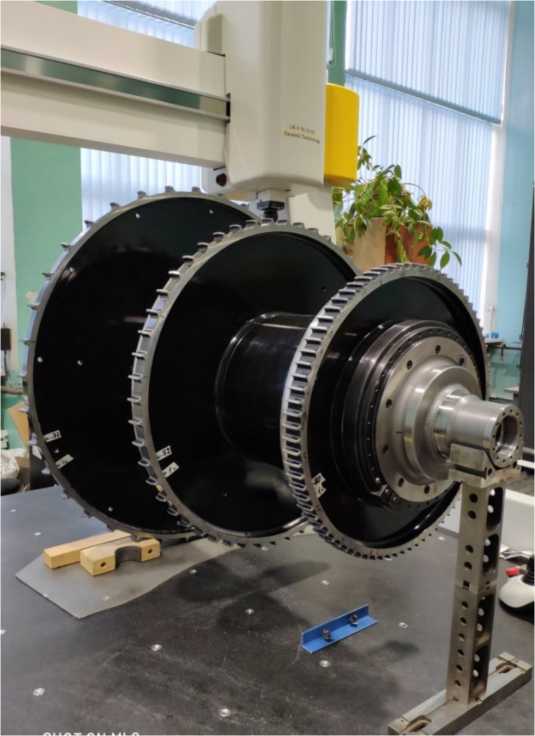

    Рисунок 1 - Общий вид меры МАСТЕР - РОТОР

    Внешний вид. Мера (МАСТЕР - РОТОР), http://oei-analitika.ru

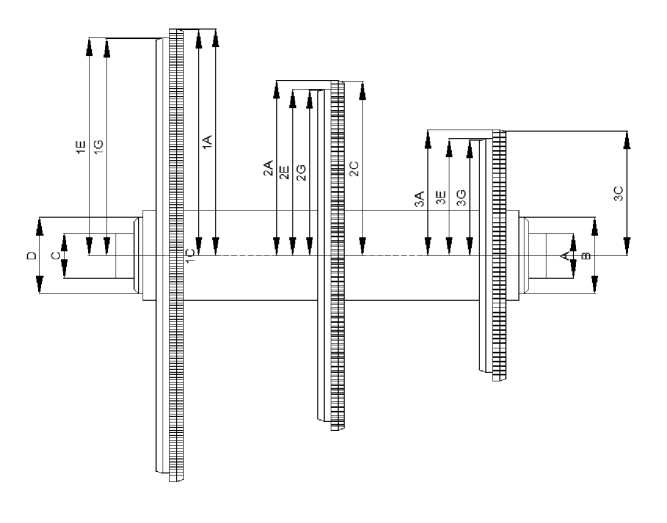

    Рисунок 2 -Эскиз меры МАСТЕР - РОТОР

    Пломбировка меры от несанкционированного доступа не предусмотрена.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Мера МАСТЕР - РОТОР

    1 шт.

    Транспортировочный ящик

    1 шт.

    Паспорт

    1 экз.

    Методика поверки

    МП 203- 54- 2020

    1 экз..


    Таблица 1 - Метрологические характеристики меры . МАСТЕР - РОТОР

    Номинальные значения измеряемых радиусов, мм

    Ступень

    A

    C

    E

    G

    3

    280,00

    279,50

    268,00

    266,00

    2

    390,50

    388,50

    373,00

    371,50

    1

    505,50

    502,00

    485,50

    483,00

    Пределы допускаемого отклонения радиусов от номинального значения, мм

    ±0,015

    Пределы допускаемой абсолютной погрешности воспроизведения радиуса, мкм

    ±12

    Таблица 2 - Технические характеристики меры МАСТЕР - РОТОР

    Число лопаток на ступени, шт.

    3

    80

    2

    52

    1

    37

    Число ступеней, шт.

    3

    Габаритные размеры, не более, мм

    -диаметр

    1011

    -длина

    1600

    Масса, кг, не более

    500

    Таблица 3 - Условия эксплуатации мер

    Условия эксплуатации

    Значение

    Рабочая область значений температур, °С

    от +15 до +25

    Относительная влажность воздуха, %, не более

    80
