Номер по Госреестру СИ: 81286-21
81286-21 Системы электротестирования с подвижными пробниками Pilot
(Pilot H4, Pilot H4 Pass-Through, Pilot V4, Pilot V8, Pilot V8 HF, Pilot V8 HR, Pilot V8 Pass Through)
Назначение средства измерений:
Системы электротестирования с подвижными пробниками Pilot (далее - системы) предназначены для измерений электрического сопротивления, электрической емкости, индуктивности, напряжения постоянного тока при комплексным автоматизированным внутрисхемным и функциональным контролем печатных плат, а также для отображения и сохранения в электронном виде или на бумажном носителе результатов измерений.
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 1
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 2
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 3
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 4
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 5
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 6
Внешний вид.
Системы электротестирования с подвижными пробниками Pilot
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) систем включает операционную систему (ОС) MS Windows XP/7/8/8.1/10 и специальное программное обеспечение (СПО) - «VIVA».
СПО «SEICA VIVA» является метрологически значимым. Оно позволяет запускать в автоматическом режиме измерительные программы, проводить калибровку системы, а также отображать и сохранять в электронном виде или выводить на печать на бумажном носителе результаты измерений. Метрологические характеристики систем нормированы с учетом влияния СПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VIVA |
Номер версии (идентификационный номер ПО) |
Не ниже 3.0.0.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель систем в виде наклейки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.требования
системам
Нормативные и технические документы
Принцип действия систем заключается в формировании тестовых сигналов по заданному алгоритму и измерении откликов на них. Входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на мониторе.
Измерение электрических параметров платы и ее компонентов осуществляется посредством автоматического контакта тестовых пробников, подключенных к шинам, с контактными площадками на печатной плате. Подвижность пробников обеспечивается комплексом линейных приводов осуществляющих перемещение по осям X, Y и Z.
Системы представляют собой стационарные измерительные установки, которые обеспечивают:
-
- проведение внутрисхемного контроля (ICT) - контроля на соответствие конструкторской документации путем проверки номиналов компонентов, целостности цепей, поиска короткозамкнутых и не пропаянных участков;
-
- проведение функционального контроля (FT) - проверка работоспособности тестируемого изделия путем измерений напряжений в контрольных точках;
-
- тестирование и программирование компонентов на печатной плате (OBP);
-
- тестирование плат при помощи технологии периферийного сканирования (BS).
Конструктивно системы представляют собой стационарные устройства, имеющие рабочую тестовую зону, в которой располагается комплекс приводов и управляющих драйверов, блоки возбуждения, измерения и коммутации, оснащенные компьютером, монитором, клавиатурой и консолью оператора, на которой размещены главный выключатель, кнопка аварийной остановки, индикаторы состояния работы системы.
Основные узлы систем: измерительные каналы (8 шт.), блоки возбуждения, блок измерений, блок коммутации, комплекс приводов и управляющих драйверов, компьютер, монитор, клавиатура, источник питания.
Системы выпускаются в виде следующих модификаций: Pilot H4,
Pilot H4 Pass-Through, Pilot V4, Pilot V8, Pilot V8 HF, Pilot V8 HR, Pilot V8 Pass Through, которые отличаются друг от друга конструктивно-техническими особенностями, обусловленными областью применения при производстве электронных модулей и не влияющими на метрологические характеристики систем.
Общий вид систем представлен на рисунках 1 - 7.
Пломбирование систем электротестирования с подвижными пробниками Pilot не предусмотрено.

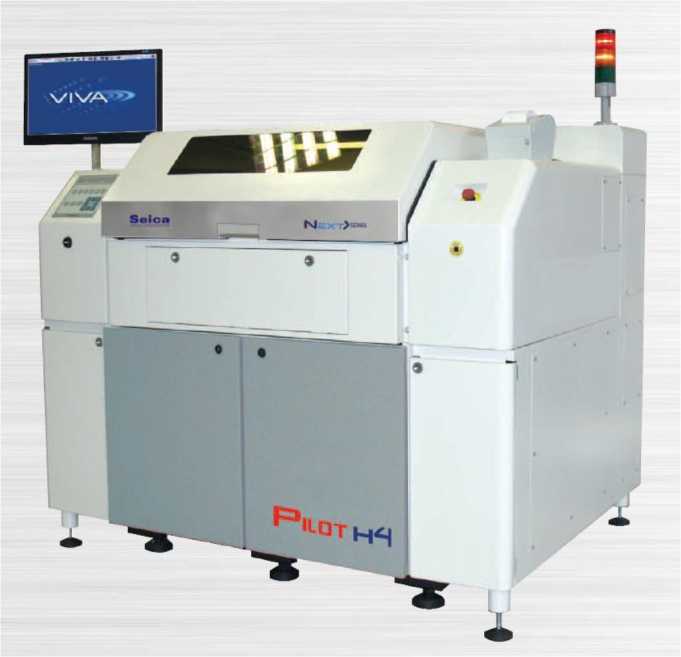

Рисунок 1 - Общий вид систем Pilot H4

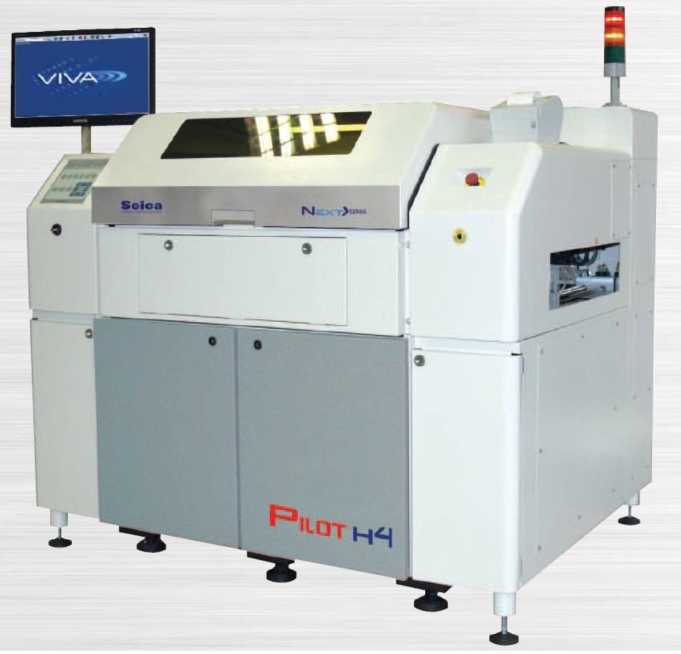

Рисунок 2 - Общий вид систем Pilot H4 Pass-Through

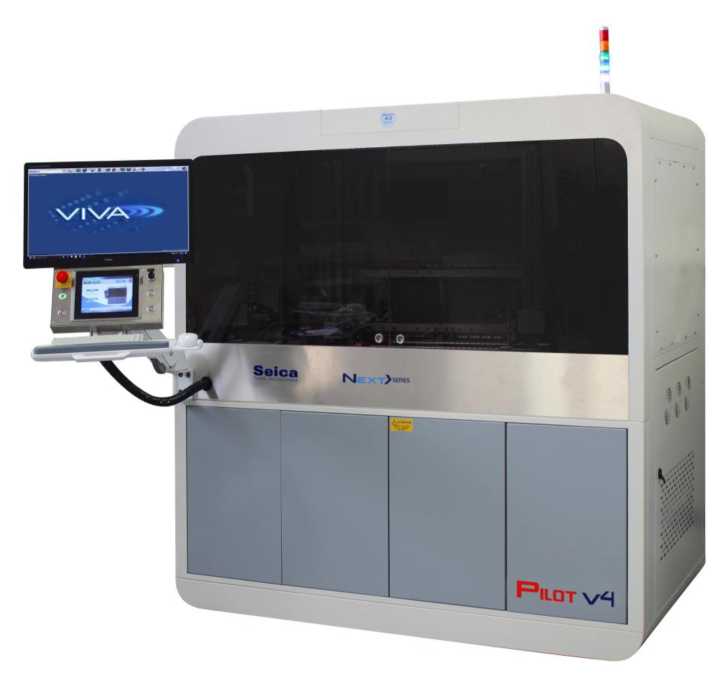

Рисунок 3 - Общий вид систем Pilot V4

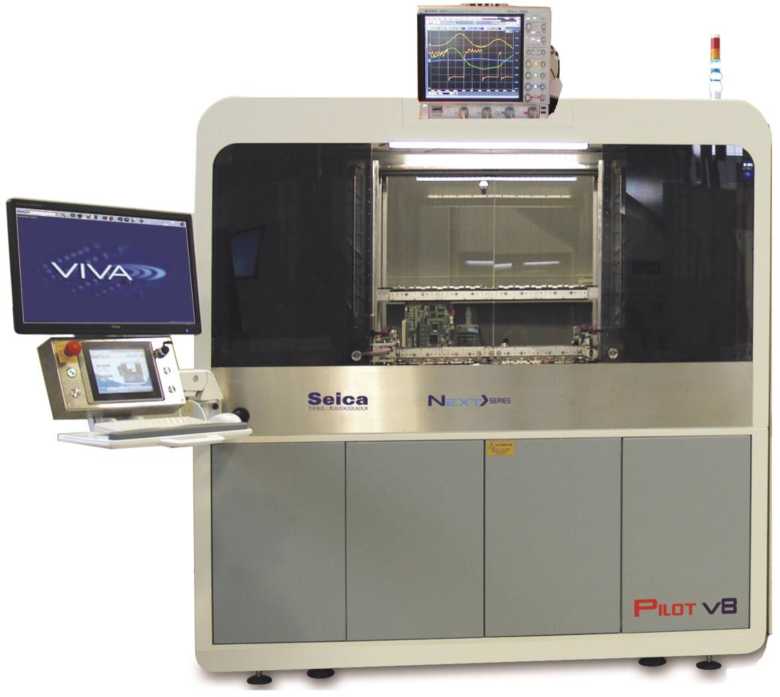

Рисунок 4 - Общий вид систем Pilot V8

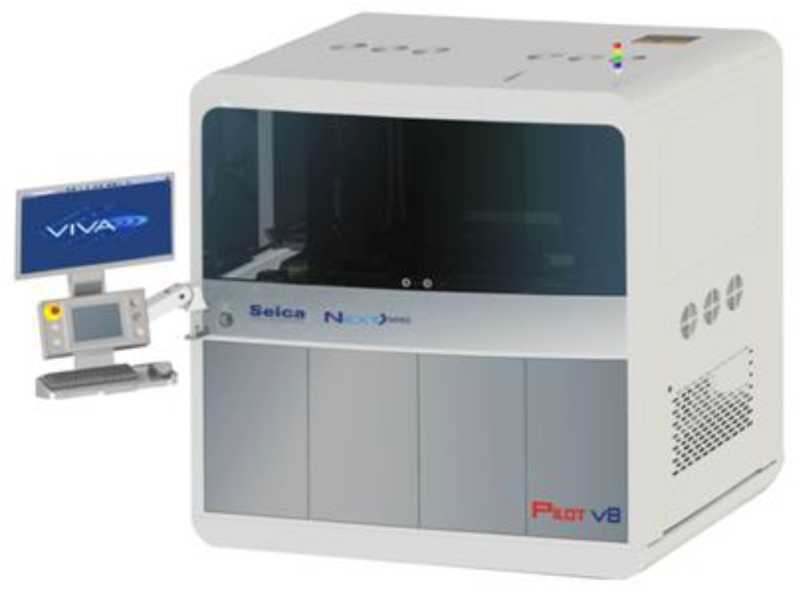

Рисунок 5 - Общий вид систем Pilot V8 HF

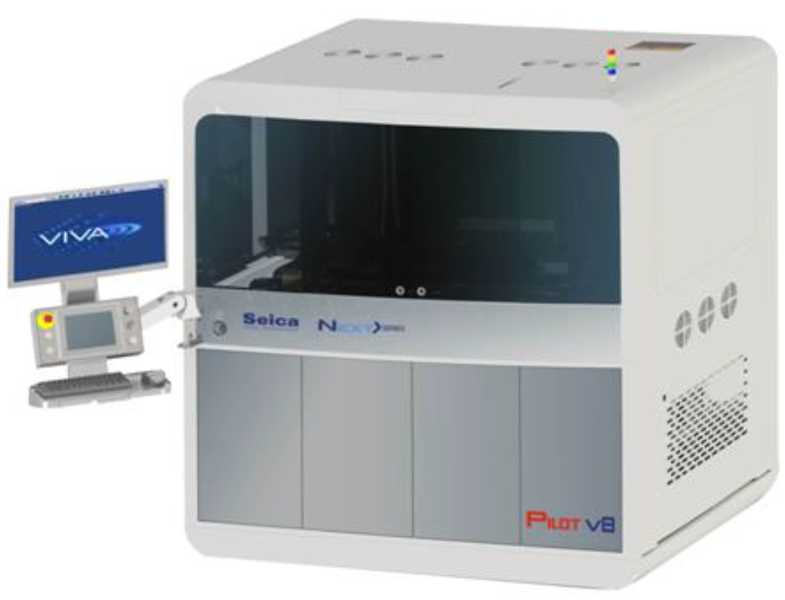

Рисунок 6 - Общий вид систем Pilot V8 HR

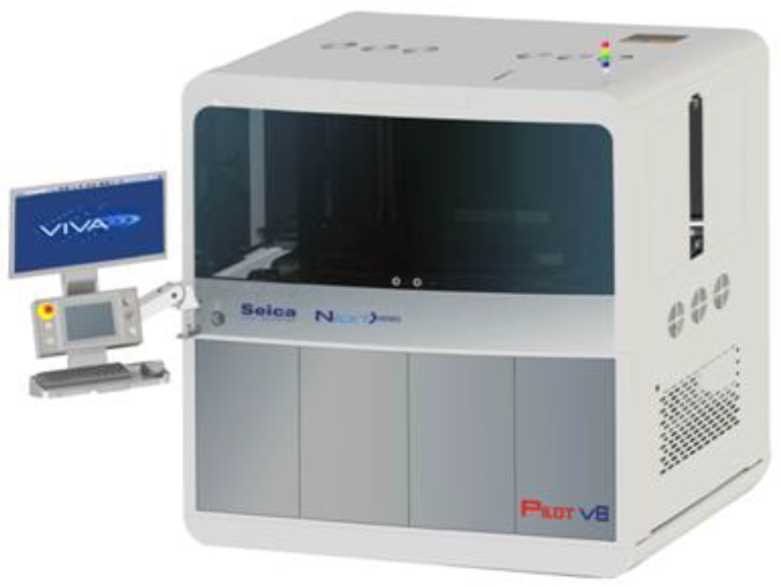

Рисунок 7 - Общий вид систем Pilot V8 Pass Through
Таблица 4 -
Наименование |
Обозначение |
Количество |
Система электротестирования с подвижными пробниками Pilot |
Pilot H4 или Pilot H4 PassThrough, или Pilot V4, или Pilot V8, или Pilot V8 HF, или Pilot V8 HR, или Pilot V8 Pass Through |
1 шт. по заказу |
Руководство по эксплуатации |
- |
1 экз. |
Формуляр |
- |
1 экз. |
Методика поверки |
10.2307.2020 МП |
1 экз. |
Таблица 5 - Комплектность ЗИП
Наименование |
Обозначение |
Количество |
Поверочный комплект для систем Pilot (плата поверочная PL2 ver 1.3) |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Диапазон частот, Гц |
Значение |
Диапазон измерений электрического сопротивления постоянному току, Ом |
0 |
от 140’3 до 1^108 |
Пределы допускаемой относительной погрешности измерений электрического сопротивления, %
|
±1 ±0,5 ±1 |
Наименование характеристики |
Диапазон частот, Гц |
Значение |
- в диапазоне св. 10,0 до 100,0 МОм включ. |
±2 | |
Диапазон измерений электрической емкости, пФ |
от 1 до 1-1011 | |
Пределы допускаемой относительной погрешности измерений электрической емкости, % - в диапазоне от 1 до 100 пФ включ. |
от 100 до V104 |
±5 |
- в диапазоне св. 100 пФ до 100 мкФ включ. |
от 100 до V103 |
±1 |
- в диапазоне св.от 100 мкФ до 0,1 Ф включ. |
100 |
±1 |
Диапазон измерений индуктивности, мкГн |
от 1 до V106 | |
Пределы допускаемой относительной погрешности измерений индуктивности, % - в диапазоне от 1 до 100 мкГн включ. |
от 100 до V105 |
±5 |
- в диапазоне св. 100 мкГн до 10 мГн включ. |
от 100 до V104 |
±2 |
- в диапазоне св. 10 до 100 мГн включ. |
от 100 до V104 |
±5 |
- в диапазоне св. 100 мГн до 1 Гн включ. |
от 100 до V103 |
±5 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 100 | |
Пределы допускаемой относительной погрешности |
0 | |
измерений напряжения постоянного тока, % |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Г ц |
от 49 до 51 |
Габаритные размеры, мм, не более
|
1330 |
- ширина |
1690 |
- высота |
1700 |
|
1750 |
- ширина |
1230 |
- высота |
1740 |
Масса, кг - Pilot H4, Pilot H4 Pass-Through |
1400 |
- Pilot V4 |
1050 |
- Pilot V8, Pilot V8 HF, Pilot V8 HR, Pilot V8 Pass-Through |
1350 |
Рабочие условия измерений - температура окружающего воздуха, °С |
от +15 до +30 |
- относительная влажность воздуха при температуре 25 оС, % |
от 30 до 80 |
- атмосферное давление, мм рт.ст. (кПа) |
от 720 до 800 (от 96 до 106,7) |
