Назначение средства измерений:
Рефлектометры импульсные Teleflex (далее по тексту - рефлектометры) предназначены для измерений временной задержки импульса при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
Внешний вид.
Рефлектометры импульсные
Рисунок № 1
Внешний вид.
Рефлектометры импульсные
Рисунок № 2
Внешний вид.
Рефлектометры импульсные
Рисунок № 3
Внешний вид.
Рефлектометры импульсные
Рисунок № 4
Внешний вид.
Рефлектометры импульсные
Рисунок № 5
Внешний вид.
Рефлектометры импульсные
Рисунок № 6
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 18.03.2026
Номер записи - 180504
ID в реестре СИ - 1386939
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. Teleflex SX-M, мод. Teleflex SX-1, Teleflex VX-P, Teleflex SX-M, Teleflex SX-1,
Производитель
Изготовитель - Фирма "Seba Dynatronic Mess-und Ortungstechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Рефлектометры импульсные (Teleflex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81330-21 Рефлектометры импульсные (Teleflex) Фирма "Seba Dynatronic Mess-und Ortungstechnik GmbH" (ГЕРМАНИЯ ) |
61483-15 Рефлектометры импульсные (РИ-407) АО "Эрстед" (РОССИЯ г.С.-Петербург) |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Рефлектометры импульсные (РИ-407)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 7 | 2 | 0 | 8 | 7 | 1 |
Стоимость поверки Рефлектометры импульсные (РИ-407)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Рефлектометры функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики рефлектометров нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
Teleflex LV |
Teleflex SX-1, Teleflex SX-1-M, Teleflex SX-M |
Teleflex VX-P, Teleflex VX-M | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 4.01 |
Не ниже 4.01 |
Не ниже 7.01 |
|
Цифровой идентификатор аппаратного ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель рефлектометров способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации в разделах «Измерение», «Проведение измерения» и «Проведение измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам импульсным TeleflexГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание»). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
Выходные и входные сигналы рефлектометров преобразуются с помощью аналогоцифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом (ЖК) дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Рефлектометры выпускаются в следующих модификациях:
-
- модификация Teleflex LV (переносной портативный вариант);
-
- модификация Teleflex SX-1 (переносной вариант);
-
- модификация Teleflex SX-1-M (вариант для монтажа в испытательную лабораторию);
-
- модификация Teleflex SX-M (вариант для монтажа в испытательную лабораторию);
-
- модификация Teleflex VX-P (переносной вариант);
-
- модификация Teleflex VX-M (вариант для монтажа в испытательную лабораторию). Модификации отличаются функциональными возможностями, конструктивным
исполнением, габаритами, массой.
Для связи с внешними устройствами рефлектометры имеют интерфейсы USB (Teleflex LV);USB, CAN (Teleflex SX-1, Teleflex SX-1-M, Teleflex SX-M); USB, Ethernet (Teleflex VX-P, Teleflex VX-M).
Общий вид рефлектометров представлен на рисунках 1 - 6.
Пломбирование рефлектометров импульсных Teleflex не предусмотрено.

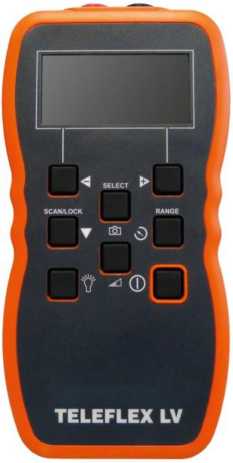

Рисунок 1 - Общий вид рефлектометров Teleflex LV

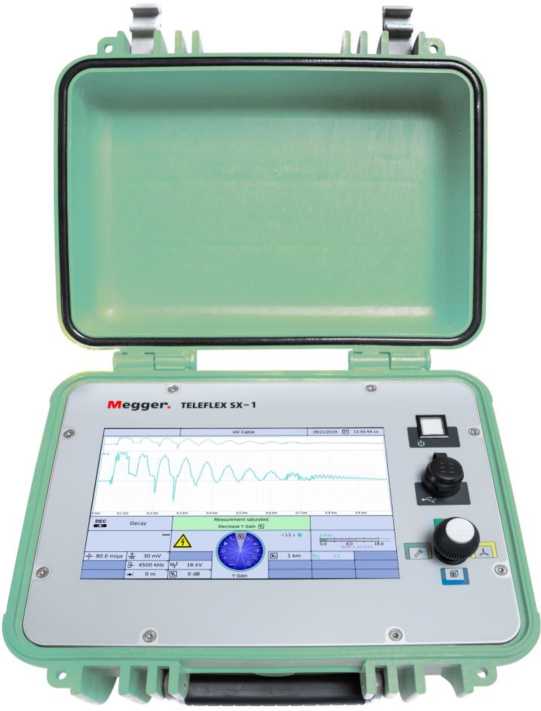

Рисунок 2 - Общий вид рефлектометров Teleflex SX-1
Рисунок 3 - Общий вид рефлектометров Teleflex SX-1-M

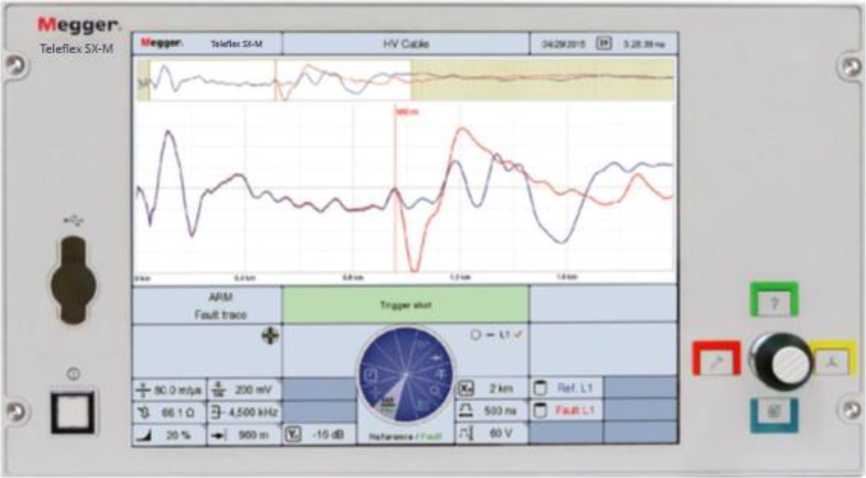

Рисунок 4 - Общий вид рефлектометров Teleflex SX-M

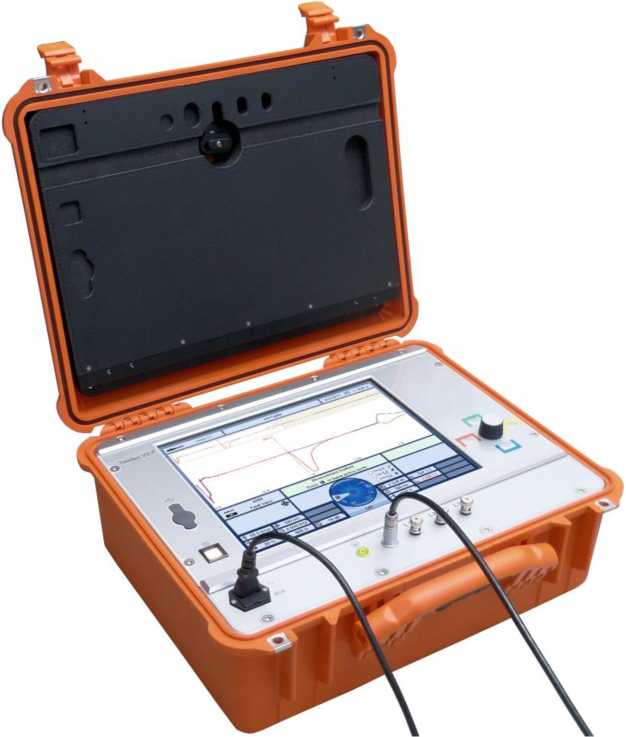

Рисунок 5 - Общий вид рефлектометров Teleflex VX-P

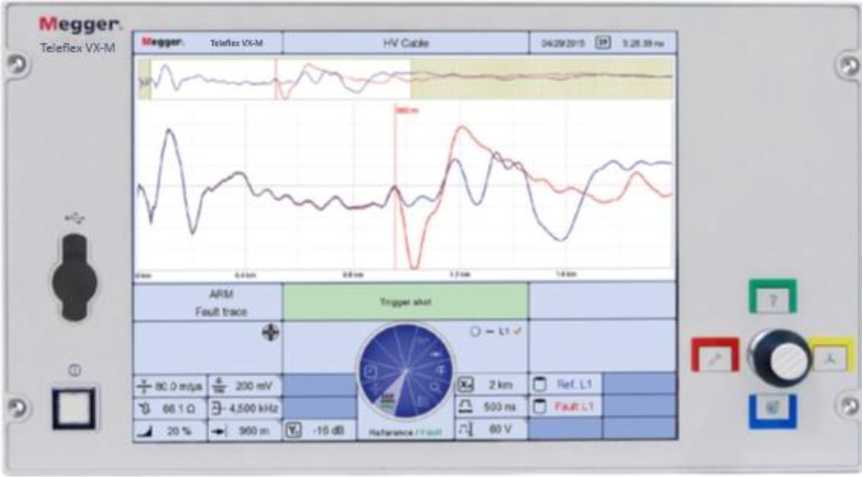

Рисунок 6 - Общий вид рефлектометров Teleflex VX-M
