Номер по Госреестру СИ: 81105-20
81105-20 Уровнемеры магнитные BNA
( )
Назначение средства измерений:
Уровнемеры магнитные BNA (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня различных жидкостей.

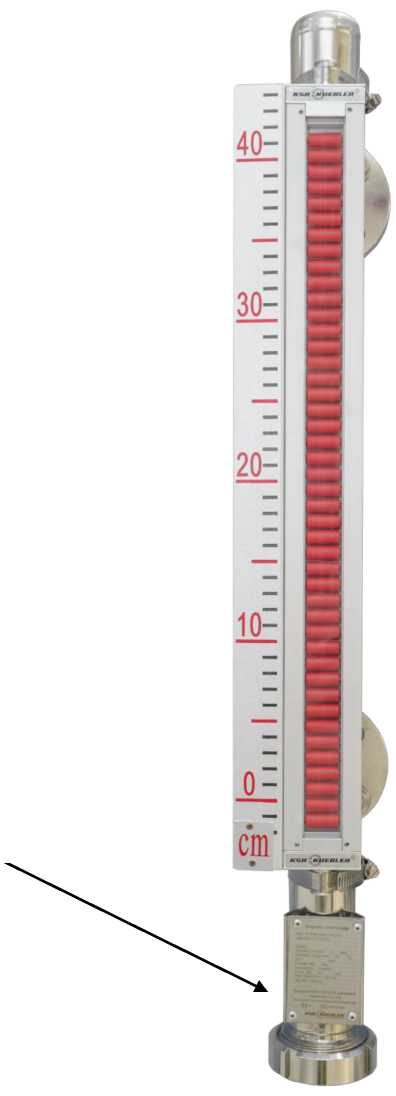

Внешний вид.
Уровнемеры магнитные BNA
Рисунок № 1
Общие сведения
Дата публикации - 25.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 180396
ID в реестре СИ - 1386742
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, BNA,
Производитель
Изготовитель - Shanghai KSR-KUEBLER Automation Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 148
Выдано извещений - 0
Кол-во периодических поверок - 33
Кол-во средств измерений - 142
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2461 от 2020.12.31 Об утверждении типа средств измерений
Наличие аналогов СИ: Уровнемеры магнитные BNA ( )
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai KSR-KUEBLER Automation Instrument Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81105-20 31.12.2025 |
Уровнемеры магнитные BNA, Shanghai KSR-KUEBLER Automation Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
98295-26 16.04.2031 |
Уровнемеры магнитные, BNA Shanghai KSR-KUEBLER Automation Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Уровнемеры магнитные BNA ( )
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 26 | 26 | 0 | 0 | 26 | 26 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 122 | 89 | 33 | 0 | 121 | 88 | 33 |
Стоимость поверки Уровнемеры магнитные BNA ( )
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
5400 | 5400 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку из нержавеющей стали, закрепленную на корпусе уровнемера методом гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитным BNA
Приказ Росстандарта от 30.12.2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Техническая документация Shanghai KSR-KUEBLER Automation Instrument Co., Ltd., КНР
Поверка
Поверкаосуществляется в соответствии с документом МП-191/06-2020 «ГСИ. Уровнемеры магнитные BNA. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 13.03.2020 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 30.12.2019 г. № 3459 (часть 1) - рулетка измерительная, (0 - 10) м, ПГ ±(0,30+0,15^(L-1)) мм;
-
- рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 30.12.2019 г. № 3459 (часть 1) - установка уровнемерная, (0 - 10) м, ПГ ±3 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера в виде оттиска клейма.
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом посредством магнитострикционного эффекта или срабатывания герконов, либо одновременно обоими методами. Магнитное поле поплавка бесконтактно, через стенку байпасной камеры, воздействует на элементы индикатора уровня, смонтированного снаружи байпасной камеры, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный (синий) и наоборот при понижении уровня. Конструктивно уровнемер состоит из:
-выносной трубки, оснащенной магнитным поплавком;
-стеклянного индикатора с указателями уровня;
Общий вид уровнемеров и место нанесения знака утверждения типа представлены на рисунке 1. Пломбирование уровнемеров не предусмотрено.
Место нанесения знака
утверждения типа
Рисунок 1 - Общий вид уровнемеров
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 150 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Характеристики измеряемой среды: | |
|
- максимальное давление, МПа |
10 |
|
- диапазон температуры, °С |
от -196 до +450 |
|
- плотность, г/см3 |
от 0,4 до 2,0 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
6500 |
|
- ширина |
1000 |
|
- высота |
500 |
|
Масса, кг, не более |
50 |
|
Средний срок службы, лет, не менее |
25 |
