Наименование

Обозначение

Количество

Примечание

Электронный блок

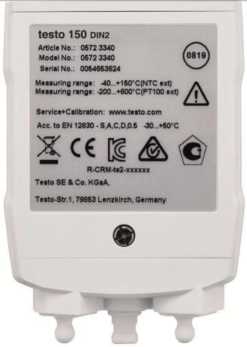

Testo 150 DIN2

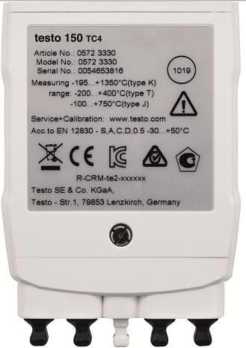

Testo 150 TC4

Testo 150 TUC4

Testo 150 T1

0572 3340

0572 3330

0572 3320

0572 3350

в соответствии с заказом

Модификации в соответствии с заказом

Аналогово-цифровой преобразователь

0572 2166

в соответствии с заказом

-

Модуль связи

в соответствии с заказом

в соответствии с заказом

-

Измерительные зонды

в соответствии с заказом

в соответствии с заказом

-

Удлинитель

0449 3302

0449 3306

0449 3310

в соответствии с заказом

-

Блок питания

-

в соответствии с заказом

-

Руководство по эксплуатации

-

1 экз.

в электронном виде

Наименование характеристики

Значение

Диапазон измерений температуры при подключении термопреобразователей сопротивления Pt 100, °С

от -200 до +600

Пределы   допускаемой   абсолютной   погрешности

измерений     температуры     при     подключении

термопреобразователей сопротивления Pt100, °С (в диапазоне)

±0,5 (от -200 до -100 °C включ.) ±0,2 (св. -100 до 0 °C включ.)

±0,1 (св. 0 до +60 °C включ.) ±0,2 (св. +60 до +200 °C включ.)

±0,5 (св. +200 до +600 °C)

Диапазон измерений температуры при подключении терморезисторов NTC, °С

от -40 до +150

Пределы   допускаемой   абсолютной   погрешности

измерений     температуры     при     подключении

терморезисторов NTC, °С

±0,3

Примечания:

• 1 Допускаемая погрешность измерений температуры измерителями комбинированными модификации Testo 150 DIN2 при работе с аналоговыми измерительными зондами (термопреобразователями сопротивления Pt100 и терморезисторами NTC), равна сумме допускаемых погрешностей электронного блока Testo 150 DIN2 и подключенного аналогового измерительного зонда:

• - термопреобразователей сопротивления Pt100 (таблица 3);

• - терморезисторов NTC (таблица 4)

• 2 1:изм - измеренное значение температуры, °С

Артикул зонда

Диапазон измерений температуры*, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (в диапазоне)

0572 7001

от -85 до +150

±(0,15+0,002 •|1_ИЗм|)

0609 1273

от -50 до +400

±(0,15+0,002-|1изм|) (от -50 до +300 °С включ.) ±(0,3+0,005 • |1изм|)    (св. +300 до +400 °С)

0609 2272

от -50 до +400

±(0,15+0,002 ^изм|) (от -50 до +300 °С включ.) ±(0,3+0,005 • |1изм|)    (св. +300 до +400 °С)

SPEC 0720

от -200 до +600

±(0,15+0,002 ^изм|) (от -50 до +300 °С включ.) ±(0,3+0,005 • |1изм|)    (от -200 до -50,01 °С)

±(0,3+0,005 • |1изм|)    (св. +300 до +600 °С)

SPEC 0721

от -200 до +600

±(0,3+0,005-|1изм|)

Примечания:

• 1 U™ - измеренное значение температуры, °С

• 2 * - указан максимально возможный диапазон измерений

Артикул зонда

Диапазон показаний температуры, °С

Диапазон измерений температуры*, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (в диапазоне)

0572 1001

-

от -40 до +125

±0,4         (от -40 до -25,1 °C)

±0,2         (от -25 до +80 °C включ.)

±0,4         (св. +80 до +100 °C включ.)

±0,005Чизм   (св. +100 до +125 °C)

0572 2153

-

от -30 до +50

±0,2

0628 7510

-

от -20 до +70

±0,2         (от -20 до +40 °C включ.)

±0,4         (св. +40 до +70 °C)

0610 1725

-

от -35 до +80

±0,4         (от -35 до -25 °C включ.)

±0,2         (св. -25 до +75 °C)

±0,4          (св. +75 °C)

0628 7503

-

от -30 до +90

±0,5         (от -30 до 0 °C включ.)

±0,2          (св. 0 до +70 °C)

±0,5         (св. +70 до +90 °C)

0613 4611

-

от -40 до +70

±15          (от -40 до - 10 °C включ.)

±(6+0,07-|1_ИЗм|) (св. -10 °C)

0628 7507

-

от -40 до +80

±15          (от -40 до - 10 °C включ.)

±11           (св. -10 °C)

0628 7516

от -40 до +80

от 0 до +70

±1,5         (от 0 до +30 °С включ.)

±0,05Чизм    (св. +30 до +70 °С)

0613 2211

-

от -40 до +150

±0,4         (от -40 до -25,1 °C)

±0,2         (от -25 до +80 °C включ.)

±0,4         (св. +80 до +100 °C включ.)

±0,005Чизм   (св. +100 до +150 °C)

0613 1212

-

от -40 до +150

±0,4         (от -40 до -25,1 °C)

±0,2         (от -25 до +80 °C включ.)

±0,4         (св. +80 до +100 °C включ.)

±0,005Чизм   (св. +100 до +150 °C)

0628 0006

-

от -35 до +80

±0,4         (от -35 до -25,1 °C)

±0,2         (от -25 до +75 °C включ.)

±0,4         (св. +75 до +80 °C)

SPEC 0723

-

от -40 до +150

±0,4         (от -40 до -25,1 °C)

±0,2         (от -25 до +80 °C включ.)

±0,4         (св. +80 до +100 °C включ.)

±0,005Чизм   (св. +100 до +150 °C)

Примечания: 1   - измеренное значение температуры, °С

2 * - указан максимально возможный диапазон измерений

Наименование характеристики

Значение

Диапазон измерений температуры при подключении термопар тип К, °С

от -200 до +1350

Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопар тип К, °С

±(0,5+0,005^изм|)

Наименование характеристики

Значение

Диапазон измерений температуры при подключении термопар тип Т, °С

от -200 до +400

Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопар тип Т, °С

±(0,5+0,005-|1:изм|)

Примечания:

• 1 Допускаемая погрешность измерений температуры измерителями комбинированными модификации Testo 150 ТС4 при работе с аналоговыми измерительными зондами (преобразователями термоэлектрическими (термопарами)) равна сумме допускаемых погрешностей электронного блока Testo 150 TC4 и подключенного аналогового измерительного зонда:

• - термопары тип К (таблица 6);

• - термопары тип Т (таблица 7)

• 2 1:изм - измеренное значение температуры, °С

Артикул зонда

Диапазон показаний температуры, °С

Диапазон измерений температуры*, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (в диапазоне)

0572 9001

-

от -40 до +220

±1,5

0602 0644

-

от -50 до +400

±2,5         (от -50 до +333 °С включ.)

±0,00751изм (св. +333 до +400 °С)

0602 0645

-

от -50 до +400

±2,5         (от -50 до +333 °С включ.)

±0,00751изм (св. +333 до +400 °С)

0602 0646

-

от -50 до +250

±2,5

0602 4792

-

от -50 до +170

±2,5

0602 4892

-

от -50 до +400

±2          (от -50 до +100 °С включ.)

±0,02Чизм    (св. +100 до +400 °С)

0602 5693

от -200 до +1300

от -90 до +1300

±6           (св. -90 до -40 °С вкл.)

±1,5         (св. -40 до +375 °С вкл.)

±0,0041изм   (св. +375 до +1300 °С)

0602 5792

-

от -200 до +1000

±0,035-|1изм| (от -200 до -167 °С включ.) ±2,5         (св. -167 до -40 °С включ.)

±1,5         (св. -40 до +375 °С включ.)

±0,0041изм (св. +375 до +1000 °С)

0602 0493

от -200 до +1000

от 0 до +1000

±10

0602 4592

от -60 до +130

от -50 до +130

±5           (от -50 до +100 °С включ.)

±0,05Чизм    (св. +100 до +130 °С)

0628 0020

-

от -50 до +120

±10         (от -50 до -20 °С включ.)

±7           (св. -20 до 120 °С)

0628 7533

-

от -50 до +205

±2,5

SPEC 0722

-

от -200 до +1300

±0,035-|1изм| (от -200 до -167 °С включ.) ±2,5         (св. -167 до -40 °С включ.)

±1,5         (св. -40 до +375 °С включ.)

±0,0041изм (св. +375 до +1300 °С)

SPEC 0725

-

от -200 до +1300

±0,035-|1изм| (от -200 до -167 °С включ.) ±2,5         (св. -167 до +333 °С включ.)

±0,0075Ч_изм (св. +333 до +1300 °С)

Артикул зонда

Диапазон показаний температуры, °С

Диапазон измерений температуры*, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (в диапазоне)

Примечания: 1   - измеренное значение температуры, °С

2 * - указан максимально возможный диапазон измерений

Артикул зонда

Диапазон измерений температуры*, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (в диапазоне)

0628 0027

от -50 до +250

±0,5              (от -50 до -20,1 °C)

±0,2             (от -20 до +70 °C включ.)

±0,5             (св. +70 до +125 °C включ.)

±0,0041изм        (св. +125 до +250 °C)

0603 3292

от -50 до +350

±0,5              (от -50 до -20,1 °C)

±0,2             (от -20 до +70 °C включ.)

±0,5              (св. +70 до +125 °C включ.)

±0,0041изм        (св. +125 до +350 °C)

0603 2492

от -50 до +350

±0,5              (от -50 до -20,1 °C)

±0,2             (от -20 до +70 °C включ.)

±0,5              (св. +70 до +125 °C включ.)

±0,0041изм        (св. +125 до +350 °C)

0603 1293

от -50 до +350

±0,5              (от -50 до -20,1 °C)

±0,2             (от -20 до +70 °C включ.)

±0,5              (св. +70 до +125 °C включ.)

±0,0041изм        (св. +125 до +350 °C)

SPEC 0724

от -200 до +400

±0,015Чизм        (от -200 до -66 °C)

±1,0              (св. -66 до +70 °C включ.)

±0,5              (св. +70 до +125 °C включ.)

±0,0041изм        (св. +125 до +350 °C)

SPEC 0726

от -200 до +400

±0,015Чизм        (от -200 до -40 °C)

±1,0              (св. -40 до +135 °C включ.)

±0,00751изм       (св. +135 до +400 °C)

SPEC 0727

от -200 до +400

±0,015Чизм        (от -200 до -40 °C)

±0,5              (св. -40 до +125 °C включ.)

±0,0041изм        (св. +125 до +400 °C)

Примечания: 1 U™ - измеренное значение температуры, °С

2 * - указан максимально возможный диапазон измерений

Наименование характеристики

Значение

Диапазон измерений температуры терморезисторами NTC, °С

от -40 до +150

Пределы допускаемой абсолютной погрешности измерений температуры терморезисторами NTC, °С

±0,3

Примечание - допускаемая погрешность измерений температуры измерителями комбинированными модификации Testo 150 TUC4 равна сумме допускаемых погрешностей электронного блока Testo 150 TUC4 и подключенного терморезистора NTC (таблица 9)

Артикул зонда

Диапазон измерений температуры*, °С

Пределы допускаемой абсолютной погрешности измерений температуры, °С (в диапазоне)

0615 1212

от -40 до +150

±0,4                 (от -40 до -25,1 °С)

±0,2                (от -25 до +75 °С включ.)

±0,4                (св. +75 до +100 °С включ.)

±0,005Чизм           (св. +100 до +150 °С)

0615 1712

от -40 до +125

±0,4                 (от -40 до -25,1 °С)

±0,2                 (от -25 до +85 °С вкл.)

±0,4                 (св. +85 до +125 °С)

0615 4611

от -40 до +70

±15                 (от -40 до - 10 °C включ.)

±(6+0,07-|1изм|)        (св. -10 °C)

Примечания: 1 U™ - измеренное значение температуры, °С

2 * - указан максимально возможный диапазон измерений

Артикул зонда

Измеряемая величина

Диапазон показаний

Диапазон измерений*

Пределы допускаемой абсолютной погрешности измерений (в диапазоне)

0572 2162

Температура, °C

-

от -30 до +50

±0,4

0572 2163

Температура, °C

-

от -85 до +150

±0,55 (от -85 до -50,01 °С включ.) ±0,25 (от -50 до +100 °С включ.)

±0,55 (св. +100 до +150 °С включ.)

0572 2164

Температура, °C

-

от -30 до +50

±0,4

Относительная влажность, %

от 0 до 100

от 0 до 90

±2

0572 2165

Температура, °C

-

от -30 до +50

±0,4

Относительная влажность, %

от 0 до 100

от 0 до 90

±2

0618 0071

Температура, °C

-

от -100 до +200

±(0,3+0,003^изм|)

0618 7072

Температура, °C

-

от -50 до +400

±(0,3+0,003^изм|)

(от -50 до +300 °С включ.) ±(0,4+0,0061изм)

(св. +300 до +400 °С)

Артикул

Диапазоны измерений

Пределы допускаемой абсолютной погрешности измерений

0572 2166

Сила постоянного тока

от 4 до 20 мА

±0,005 мА

Напряжение постоянного тока

от 0 до 1 В

±0,25 мВ

от 0 до 5 В

±1,25 мВ

от 0 до 10 В

±2,50 мВ

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -40 до +50

Пределы допускаемой   абсолютной погрешности измерений

температуры, °С

±0,4

Наименование характеристики

Значение

Testo 150 TUC4

Testo 150 TC4

Testo 150 DIN2

Testo 150 T1

Условия эксплуатации:

- температура окружающей среды, °C

от -40 до +50 °C

Температура хранения и транспортировки, °C

от -40 до +60 °C

Элементы питания

4^ХАА

Габаритные размеры (Ш^ХВ^ХД), мм, не более

69,3x88x29

69,3x88,3x29

69,3x87,9x29

69,3x88,3x29

Масса, кг, не более

0,255
