Номер по Госреестру СИ: 80952-21
80952-21 Штангенциркули специальные
(ШЦС, ШЦЦС)
Назначение средства измерений:
Штангенциркули специальные ШЦС, ШЦЦС (далее по тексту -штангенциркули) предназначены для измерений канавок на наружных и внутренних поверхностях, проточек, толщины стенок труб, а также расстояний между осями отверстий малых диаметров.

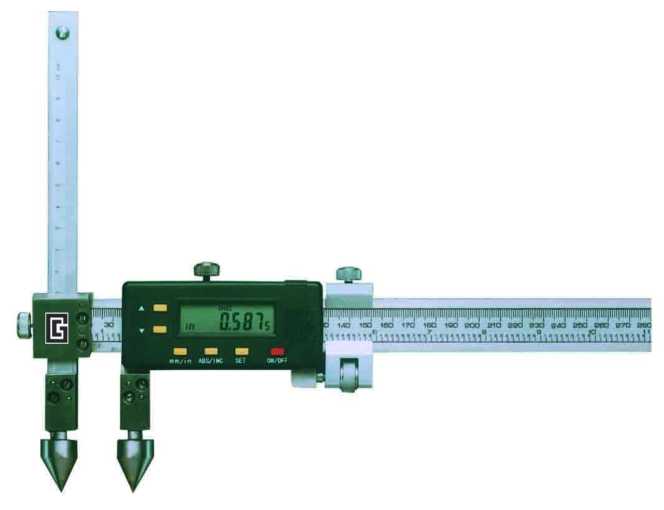

Внешний вид.
Штангенциркули специальные
Рисунок № 1
Внешний вид.
Штангенциркули специальные
Рисунок № 2

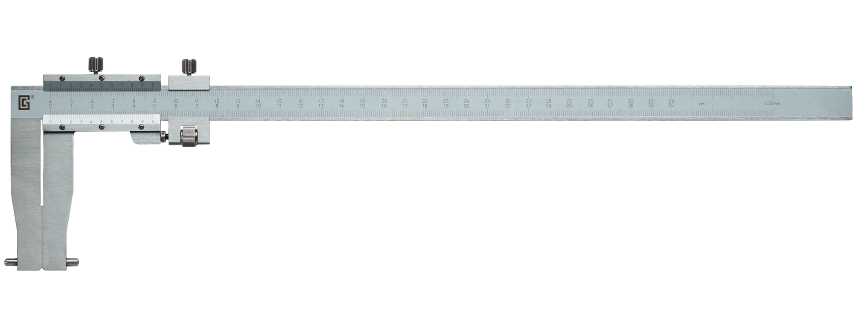

Внешний вид.
Штангенциркули специальные
Рисунок № 3

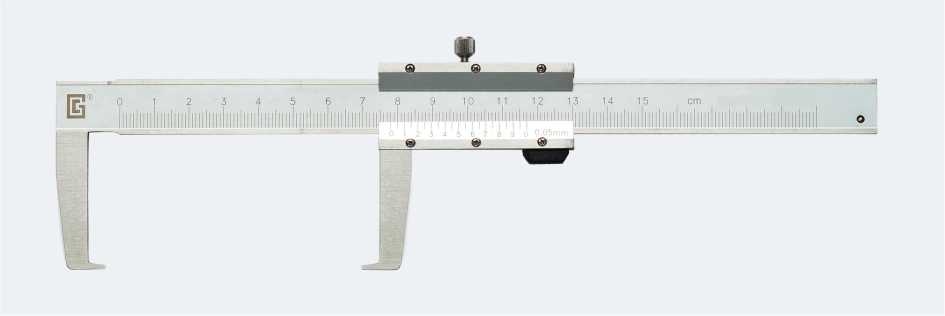

Внешний вид.
Штангенциркули специальные
Рисунок № 4
Внешний вид.
Штангенциркули специальные
Рисунок № 5
Внешний вид.
Штангенциркули специальные
Рисунок № 6
Внешний вид.
Штангенциркули специальные
Рисунок № 7
Внешний вид.
Штангенциркули специальные
Рисунок № 8
Внешний вид.
Штангенциркули специальные
Рисунок № 9
Внешний вид.
Штангенциркули специальные
Рисунок № 10
Общие сведения
Дата публикации - 09.03.2021
Срок свидетельства - 01.03.2026
Номер записи - 180110
ID в реестре СИ - 1386300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модели ШЦЦС-116, (0-300) мм, мод.ШЦЦС-122, мод.ШЦС-МОП-200-370, мод. ШЦЦС-127-200-0,01, мод. ШЦЦС-127 20-300, мод. ШЦС-127, (20-200) мм, мод. ШЦС-115 (300), мод. ШЦС-115, мод. SCM-150, Диапазон измерений от 0 до 300 мм, Без модификации, ШЦЦС, 117-125М, 115-620-24М, 115-250, 115-235, -, (20-200; 0,02), (0-300; 0,01), (0-200; 0,01),
Производитель
Изготовитель - Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).
Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.
Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.
Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.
Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.
На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).
Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.
Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1176
Выдано извещений - 28
Кол-во периодических поверок - 538
Кол-во средств измерений - 115
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Штангенциркули специальные (ШЦС, ШЦЦС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80952-21 01.03.2026 |
Штангенциркули специальные, ШЦС, ШЦЦС Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
87783-22 22.12.2027 |
Нутромеры микрометрические, НМ-А Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
88932-23 02.05.2028 |
Нутромеры микрометрические с боковыми измерительными поверхностями, Обозначение отсутствует Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
91335-24 15.02.2029 |
Микрометры специальные, Обозначение отсутствует Общество с ограниченной ответственностью "Измерительный инструмент" (ООО "Измерительный инструмент") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Штангенциркули специальные (ШЦС, ШЦЦС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ПАО "КАМАЗ" (0043) | 71 | 15 | 0 | 71 | 0 | 71 | 0 | 71 | ||
| АО "ВМП "АВИТЕК" (RA.RU.312393) | 141 | 26 | 3 | 138 | 1 | 141 | 3 | 138 | ||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 26 | 6 | 1 | 25 | 0 | 26 | 1 | 25 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 7 | 0 | 15 | 0 | 14 | 0 | 14 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| АО "ПНИТИ" (RA.RU.312453) | 32 | 7 | 7 | 25 | 0 | 20 | 7 | 13 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| АО "ОЗНА-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312447) | 4 | 1 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 647 | 184 | 623 | 24 | 18 | 647 | 623 | 24 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 20 | 0 | 20 | 0 | 11 | 0 | 11 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 3 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 8 | 3 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ПАО "ГАЗ" (RA.RU.310591) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ММЗ "АВАНГАРД" (RA.RU.311724) | 6 | 2 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "ЗИП" (0676) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 7 | 1 | 1 | 6 | 2 | 1 | 0 | 1 | ||
| АО «НЗ 70-летия Победы» (RA.RU.312518) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 28 | 9 | 0 | 28 | 1 | 28 | 0 | 28 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 9 | 1 | 1 | 8 | 0 | 9 | 1 | 8 | |
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 2 | 0 | 6 | 1 | 6 | 0 | 6 | |
| ООО "ТЕПЛОПРИБОР" (RA.RU.311397) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 4 | 1 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| СПБ ОАО "КРАСНЫЙ ОКТЯБРЬ" (РОСС СОБ 3.00255.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИРЗ" (RA.RU.312795) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "150 АРЗ" (RA.RU.312706) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "НИКИЭТ" (RA.RU.311808) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 4 | 0 | 4 | 1 | 0 | 0 | 0 | |
| АО "ИЗКТ" (RA.RU.313637) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "КБ "ЛУЧ" (RA.RU.314068) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "УРАЛМАШЗАВОД" (0491) | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |||
| АО "СМЗ" (RA.RU.310528) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "НИЖЕГОРОДСКИЕ АВТОКОМПОНЕНТЫ" (RA.RU.314539) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НМЗ" (RA.RU.314901) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 2 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ПАО АК "РУБИН" (РОСС СОБ 3.00150.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 22 | 10 | 0 | 22 | 0 | 22 | 0 | 22 |
Стоимость поверки Штангенциркули специальные (ШЦС, ШЦЦС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
690 | 1769 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2400 | 1769 |
|
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД Красноярский край |
653 | 1769 |
|
ФБУ Пензенский ЦСМ Пензенская область |
594 | 1769 |
|
ФБУ Мордовский ЦСМ Республика Мордовия |
7272 | 1769 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится в правом верхнем углу паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта штангенциркуля.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штангенциркулям специальным ШЦС, ШЦЦСТУ 3933-001-26749600-2019 «Штангенциркули специальные ШЦС, ШЦЦС. Технические условия»
Принцип действия штангенциркулей ШЦС основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка штангенциркуля изготавливается с регулируемым нониусом или моноблоком.
Принцип действия штангенциркулей ШЦЦС основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули изготавливаются следующих моделей:
-
- ШЦС-115, ШЦЦС-115 - односторонние с нижним расположением губок, с цилиндрическими (тип А) или сферическими (тип В) измерительными поверхностями губок для измерений диаметра канавок и других размеров на внутренних поверхностях и плоскими измерительными поверхностями для измерений наружных размеров и поверки (рисунки 1, 2, 7);
-
- ШЦС-116, ШЦЦС-116 - односторонние с плоскими (тип А) или сферическими (тип В) измерительными поверхностями губок для измерений диаметров канавок и других размеров на наружных поверхностях (рисунки 3-4, 8);
-
- ШЦЦС-117 - односторонние для измерений толщины стенок труб (рисунок 9);
-
- ШЦЦС-120 - односторонние, с губками с кромочными измерительными поверхностями для измерений внутренних размеров (рисунок 10);
-
- ШЦЦС-122 - односторонние, с верхним расположением губок для измерений глубины борозд и толщины тормозных дисков (рисунок 11);
-
- ШЦС-123, ШЦЦС-123 - двусторонние с подвижной губкой, перемещаемой перпендикулярно штанге, верхними губками с кромочными измерительными поверхностями для измерений внутренних размеров и нижними губками с плоскими измерительными поверхностями для измерений наружных размеров (рисунки 5, 12);
-

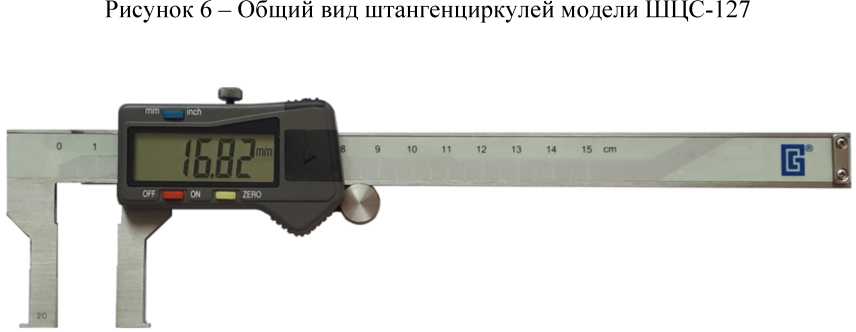

- ШЦС-127, ШЦЦС-127 - односторонние с плоскими измерительными поверхностями для измерений наружных размеров и с коническими измерительными поверхностями для измерений расстояний между осями отверстий малых диаметров с перемещаемой перпендикулярно штанге губкой (рисунки 6, 13);
-

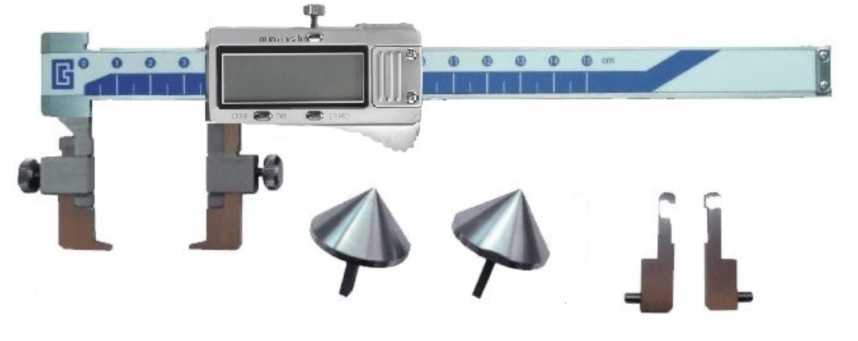

- ШЦЦС-128 - односторонние со сменными измерительными наконечниками для измерений внутренних и наружных канавок и пазов, а также расстояний между центрами отверстий (рисунок 14);
-
- ШЦЦС-130 - односторонние с губками с кромочными измерительными поверхностями для измерений внутренних размеров (рисунок 15).
Варианты внешнего вида цифрового отсчетного устройства приведены на рисунках 7-15.
Штангенциркули могут быть оснащены устройством микроподачи.
Штангенциркули изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой абсолютной погрешности.
Товарный знак
- ООО «Измерительный инструмент» наносится на штангу, одну из измерительных губок или на обратную сторону штанги.

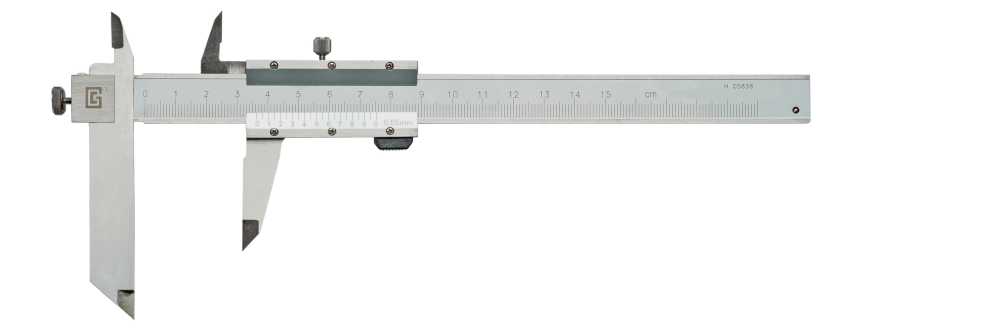

Рисунок 1 - Общий вид штангенциркулей модели ШЦС-115, тип А
Рисунок 2 - Общий вид штангенциркулей модели ШЦС-115, тип В
Рисунок 3 - Общий вид штангенциркулей модели ШЦС-116, тип А
Рисунок 4 - Общий вид штангенциркулей модели ШЦС-116, тип В
Рисунок 5 - Общий вид штангенциркулей модели ШЦС-123
Рисунок 7 - Общий вид штангенциркулей модели ШЦЦС-115
Рисунок 8 - Общий вид штангенциркулей модели ШЦЦС-116

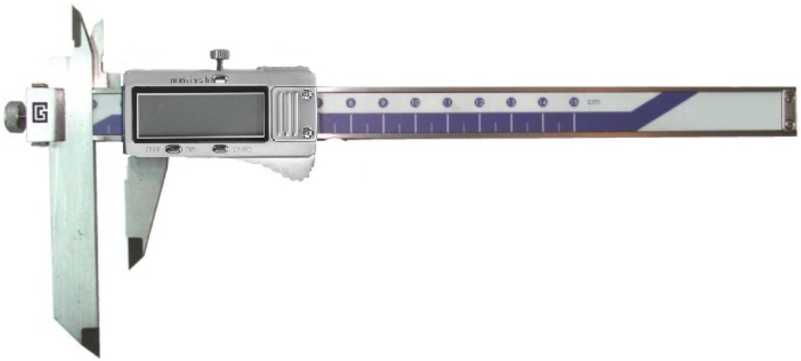

Рисунок 9 - Общий вид штангенциркулей модели ШЦЦС-117
Рисунок 10 - Общий вид штангенциркулей модели ШЦЦС-120

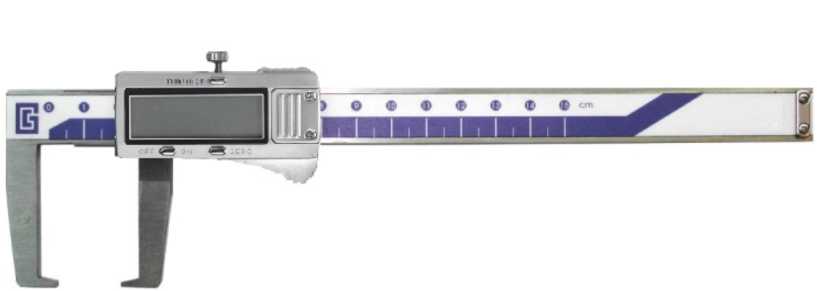

Рисунок 11 - Общий вид штангенциркулей модели ШЦЦС-122
Рисунок 12 - Общий вид штангенциркулей модели ШЦЦС-123
Рисунок 13 - Общий вид штангенциркулей модели ШЦЦС-127

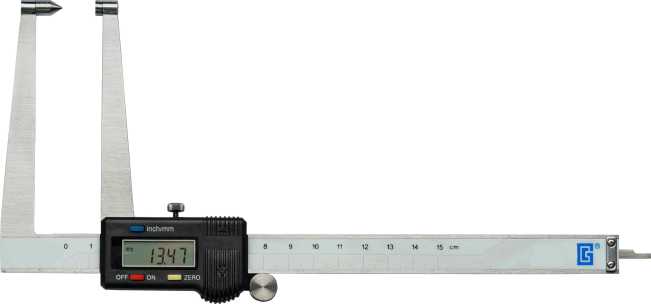

Рисунок 14 - Общий вид штангенциркулей модели ШЦЦС-128
Рисунок 15 - Общий вид штангенциркулей модели ШЦЦС-130
Пломбирование корпуса штангенциркулей от несанкционированного доступа не предусмотрено.
Таблица 10 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
- |
1 шт. |
|
Элемент питания (для штангенциркулей ШЦЦС) |
- |
1 шт. |
|
Набор сменных измерительных наконечников (для штангенциркулей модели ШЦЦС-128) |
- |
1 компл. |
|
Футляр |
- |
1 шт. |
Продолжение таблицы 10
|
Наименование |
Обозначение |
Количество |
|
Паспорт для штангенциркулей (в зависимости от модели): - ШЦС-115 |
ШЦС-115.00.001.ПС | |
|
- ШЦС-116 |
ШЦС-116.00.001.ПС | |
|
- ШЦС-123 |
ШЦС-123.00.001.ПС | |
|
- ШЦС-127 |
ШЦС-127.00.001.ПС | |
|
- ШЦЦС-115 |
ШЦЦС-115.00.001.ПС | |
|
- ШЦЦС-116 |
ШЦЦС-116.00.001.ПС |
1 экз. |
|
- ШЦЦС-117 |
ШЦЦС-117.00.001.ПС | |
|
- ШЦЦС-120 |
ШЦЦС-120.00.001.ПС | |
|
- ШЦЦС-122 |
ШЦЦС-122.00.001.ПС | |
|
- ШЦЦС-123 |
ШЦЦС-123.00.001.ПС | |
|
- ШЦЦС-127 |
ШЦЦС-127.00.001.ПС | |
|
- ШЦЦС-128 |
ШЦЦС-128.00.001.ПС | |
|
- ШЦЦС-130 |
ШЦЦС-130.00.001.ПС | |
|
Методика поверки |
МП 203-21-2020 |
1 экз. |
Таблица 1 - Основные метрологические характеристики
|
Модель штангенциркул я |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
ШЦС-115, ШЦЦС-115 |
от 0 до 150* |
0,02; 0,05 |
0,01 |
|
от 0 до 200* |
0,02; 0,05 |
0,01 | |
|
от 0 до 300* |
0,02; 0,05 |
0,01 | |
|
от 0 до 500* |
0,02; 0,05 |
0,01 | |
|
от 0 до 600* |
0,02; 0,05 |
0,01 | |
|
ШЦС-116, ШЦЦС-116 |
от 0 до 150 |
0,02; 0,05 |
0,01 |
|
от 0 до 200 |
0,02; 0,05 |
0,01 | |
|
от 0 до 300 |
0,02; 0,05 |
0,01 | |
|
от 0 до 500 |
0,02; 0,05 |
0,01 | |
|
ШЦЦС-117 |
от 0 до 150 |
- |
0,01 |
|
от 0 до 200 |
- |
0,01 | |
|
от 0 до 300 |
- |
0,01 |
Продолжение таблицы 1
|
Модель штангенциркул я |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Шаг дискретности цифрового отсчетного устройства, мм | |
|
ШЦЦС-120 |
от 15 до 150 |
0,01 | ||
|
от 18 до 200 |
0,01 | |||
|
от 20 до 300 |
0,01 | |||
|
от 22 до 500 |
0,01 | |||
|
ШЦЦС-122 |
от 0 до 75 |
0,01 | ||
|
от 0 до 100 |
0,01 | |||
|
от 0 до 150 |
0,01 | |||
|
ШЦС-123, ШЦЦС-123 |
от 0 до 150 |
0,02 |
0,05 |
0,01 |
|
от 0 до 200 |
0,02 |
0,05 |
0,01 | |
|
от 0 до 300 |
0,02 |
0,05 |
0,01 | |
|
от 0 до 500 |
0,02 |
0,05 |
0,01 | |
|
от 0 до 600 |
0,02 |
0,05 |
0,01 | |
|
ШЦС-127, ШЦЦС-127 |
от 20 до 150 |
0,02 |
0,05 |
0,01 |
|
от 20 до 200 |
0,02 |
0,05 |
0,01 | |
|
от 20 до 300 |
0,02 |
0,05 |
0,01 | |
|
от 20 до 500 |
0,02 |
0,05 |
0,01 | |
|
от 20 до 1000 |
0,02 |
0,05 |
0,01 | |
|
от 30 до 2000 |
0,02 |
0,05 |
0,01 | |
|
от 30 до 2500 |
0,02 |
0,05 |
0,01 | |
|
ШЦЦС-128 |
от 0 до 150* |
0,01 | ||
|
от 0 до 200* |
0,01 | |||
|
от 0 до 300* |
0,01 | |||
|
ШЦЦС-130 |
от 3 до 150 |
0,01 | ||
|
от 3 до 200 |
0,01 | |||
|
от 3 до 300 |
0,01 | |||
|
Примечание: * - при измерении наружных размеров | ||||
Таблица 2 - Размер сдвинутых до соприкосновения губок с цилиндрическими и
сферическими поверхностями для измерений внутренних размеров и его отклонение
|
Модель штангенци ркуля |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Шаг дискрет ности, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими и сферическими поверхностями для измерений внутренних размеров, мм |
Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими и сферическими поверхностями для измерений внутренних размеров, мм |
|
от 0 до 150 |
0,02 |
0,01 |
14; 19, 20; 22, 24, 25; |
±0,01 | |
|
0,05 |
- |
35; 50 |
±0,03 | ||
|
от 0 до 200 |
0,02 |
0,01 |
14, 20; 25; 29, 40; 50; |
±0,01 | |
|
ШЦС-115, ШЦЦС-115 |
0,05 |
- |
60 |
±0,03 | |
|
от 0 до 300 |
0,02 |
0,01 |
15, 26, 30; 33, 40; 50; |
±0,01 | |
|
0,05 |
- |
60 |
±0,03 | ||
|
от 0 до 500 |
0,02 |
0,01 |
25, 35, 40; 50, 60; 80 |
±0,01 | |
|
0,05 |
- |
±0,03 | |||
|
от 0 до 600 |
0,02 |
0,01 |
40; 60;80 |
±0,01 | |
|
0,05 |
- |
±0,03 | |||
|
ШЦЦС- 128 |
от 0 до 150 |
- |
0,01 |
30* |
±0,02 |
|
от 0 до 200 |
- |
0,01 |
42* |
±0,02 | |
|
от 0 до 300 |
- |
0,01 |
50* |
±0,02 |
Примечание:
* - с измерительными вставками для измерений внутренних размеров
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины,
равной 20 мм
|
Модель штангенциркуля |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм | |
|
Исполнение 1 |
Исполнение 2 | ||
|
ШЦЦС-117 |
от 0 до 150 |
±0,04 |
±0,05 |
|
от 0 до 200 |
±0,05 |
±0,06 | |
|
от 0 до 300 |
±0,06 |
±0,07 | |
|
ШЦЦС-122 |
от 0 до 75 |
±0,04 |
±0,05 |
|
от 0 до 100 |
±0,04 |
±0,05 | |
|
от 0 до 150 |
±0,04 |
±0,05 | |
Таблица 4 - Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров, установленных на размер 10 или 20 мм
|
Модель штангенциркуля |
Диапазон измерений, мм |
Расстояние между кромочными измерительными поверхностями губок и его отклонение, мм |
Отклонение от параллельности кромочных измерительных поверхностей, мм, не более |
|
ШЦС-123 ШЦЦС-123 |
от 0 до 150 |
10±0,03 |
0,01 |
|
от 0 до 200 |
10±0,03 |
0,01 | |
|
от 0 до 300 |
10±0,04 |
0,01 | |
|
от 0 до 500 |
20±0,05 |
0,02 | |
|
от 0 до 600 |
20±0,06 |
0,02 |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений
штангенциркулей моделей ШЦС-115, ШЦЦС-115, ШЦС-116, ШЦЦС-116, ШЦЦС-117, ШЦЦС-120, ШЦЦС-122
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мм | |||
|
при значении отсчета по нониусу, мм |
с шагом дискретности цифрового отсчетного устройства 0,01 мм | |||
|
0,02 |
0,05 |
Исполнение 1 |
Исполнение 2 | |
|
от 0 до 75 |
- |
- |
±0,03 |
±0,05 |
|
от 0 до 100 |
- |
- |
±0,03 |
±0,05 |
|
от 0 до 150 |
±0,03 |
±0,05 |
±0,03 |
±0,05 |
|
от 15 до 150 |
- |
- |
±0,03 |
±0,05 |
|
от 0 до 200 |
±0,03 |
±0,05 |
±0,03 |
±0,05 |
|
от 18 до 200 |
- |
- |
±0,03 |
±0,05 |
|
от 0 до 300 |
±0,04 |
±0,05 |
±0,04 |
±0,05 |
|
от 20 до 300 |
- |
- |
±0,04 |
±0,05 |
|
от 0 до 500 |
±0,05 |
±0,10 |
±0,05 |
±0,07 |
|
от 22 до 500 |
- |
- |
±0,05 |
±0,07 |
|
от 0 до 600 |
±0,05 |
±0,10 |
±0,05 |
±0,08 |
Примечание:
* - при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности не более 80 %.
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений
штангенциркулей моделей ШЦС-123, ШЦЦС-123, ШЦЦС-130
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мм | ||
|
при значении отсчета по нониусу, мм |
с шагом дискретности цифрового отсчетного устройства, мм | ||
|
0,02 |
0,05 |
0,01 | |
|
от 0 до 150 |
±0,04 |
±0,05 |
±0,03 |
|
от 3 до 150 |
±0,04 |
±0,05 |
±0,03 |
|
от 0 до 200 |
±0,04 |
±0,05 |
±0,03 |
|
от 3 до 200 |
±0,04 |
±0,05 |
±0,03 |
|
от 0 до 300 |
±0,06 |
±0,10 |
±0,04 |
|
от 3 до 300 |
±0,06 |
±0,10 |
±0,04 |
|
от 0 до 500 |
±0,07 |
±0,10 |
±0,05 |
|
от 0 до 600 |
±0,08 |
±0,10 |
±0,05 |
Примечание:
* - при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности не более 80 %.
Таблица 7 - Пределы допускаемой абсолютной погрешности измерений штангенциркулей моделей ШЦС-127, ШЦЦС-127, ШЦЦС-128 (с каждой парой измерительных вставок)
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности*, мм | ||
|
при значении отсчета по нониусу, мм |
с шагом дискретности цифрового отсчетного устройства, мм | ||
|
0,02 |
0,05 |
0,01 | |
|
от 0 до 150 |
±0,05 |
±0,05 |
±0,05 |
|
от 20 до 150 |
±0,05 |
±0,05 |
±0,05 |
|
от 0 до 200 |
±0,05 |
±0,05 |
±0,05 |
|
от 20 до 200 |
±0,05 |
±0,05 |
±0,05 |
|
от 0 до 300 |
±0,07 |
±0,10 |
±0,07 |
|
от 20 до 300 |
±0,07 |
±0,10 |
±0,07 |
|
от 20 до 500 |
±0,09 |
±0,10 |
±0,09 |
|
от 20 до 1000 |
±0,15 |
±0,15 |
±0,15 |
|
от 30 до 2000 |
±0,25 |
±0,25 |
±0,25 |
|
от 30 до 2500 |
±0,30 |
±0,30 |
±0,30 |
Примечание:
* - при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности не более 80 %.
Таблица 8 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск плоскостности и прямолинейности измерительных поверхностей губок на 100 мм длины штангенциркулей моделей ШЦС-115, ШЦЦС-115, ШЦЦС-117, ШЦС-123, ШЦЦС-123, мм, не более |
0,01 |
|
Допуск прямолинейности торца штанги штангенциркулей моделей ШЦЦС-117, ШЦЦС-122, мм, не более |
0,01 |
|
Допуск параллельности измерительных поверхностей губок штангенциркулей моделей ШЦС-115, ШЦЦС-115, ШЦЦС-117, ШЦС-123, ШЦЦС-123, мм для измерений наружных размеров на 100 мм длины, мм, не более |
0,02 |
|
Допуск параллельности измерительных поверхностей губок штангенциркулей модели ШЦЦС-120 для измерений внутренних размеров на 100 мм длины, мм, не более: с верхним пределом диапазона измерений до 300 мм включительно с верхним пределом диапазона измерений свыше 300 мм |
0,01 0,02 |
|
Расстояние между вершинами конусов штангенциркулей моделей ШЦС-127, ШЦЦС-127 и его отклонение, мм:
|
20,00±0,03 20,00±0,04 20,00±0,05 30,00±0,05 |
|
Расстояние между вершинами конусов штангенциркулей модели ШЦЦС-128 и его отклонение, мм, для штангенциркулей с диапазонами измерений: от 0 до 150 от 0 до 200 от 0 до 300 |
30,00±0,03 42,00±0,03 50,00±0,04 |
|
Условия эксплуатации: -температура окружающего воздуха, °С Относительная влажность воздуха, %, не более |
+10 до +35 80 |
|
Средний срок службы, лет, не менее |
3 |
Таблица 9 - Габаритные размеры и масса
|
Модель штангенцир куля |
Диапазон измерений, мм |
Длина не более, мм |
Ширина не более, мм |
Высота не более, мм |
Масса, кг, не более |
|
ШЦС-115, ШЦЦС-115 |
от 0 до 150 |
265 |
130 |
16,0 |
0,210 |
|
от 0 до 200 |
315 |
140 |
16,0 |
0,275 | |
|
от 0 до 300 |
420 |
150 |
17,0 |
0,390 | |
|
от 0 до 500 |
665 |
190 |
20,0 |
1,300 | |
|
от 0 до 600 |
765 |
190 |
15,0 |
1,500 | |
|
ШЦС-116, ШЦЦС-116 |
от 0 до 150 |
265 |
130 |
16,0 |
0,210 |
|
от 0 до 200 |
315 |
140 |
16,0 |
0,275 | |
|
от 0 до 300 |
420 |
150 |
17,0 |
0,390 | |
|
от 0 до 500 |
665 |
190 |
20,0 |
1,300 |
Продолжение таблицы 9
|
Модель штангенцир куля |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШЦЦС-117 |
от 0 до 150 |
240 |
70 |
16,0 |
0,200 |
|
от 0 до 200 |
290 |
80 |
16,0 |
0,250 | |
|
от 0 до 300 |
390 |
90 |
17,0 |
0,360 | |
|
ШЦЦС-120 |
от 15 до 150 |
255 |
90 |
16,0 |
0,205 |
|
от 18 до 200 |
305 |
105 |
16,0 |
0,250 | |
|
от 20 до 300 |
405 |
120 |
17,0 |
0,285 | |
|
от 22 до 500 |
650 |
180 |
20,0 |
1,200 | |
|
ШЦЦС-122 |
от 0 до 75 |
177 |
125 |
16,0 |
0,163 |
|
от 0 до 100 |
203 |
125 |
16,0 |
0,170 | |
|
от 0 до 150 |
252 |
125 |
16,0 |
0,185 | |
|
ШЦС-123, ШЦЦС-123 |
от 0 до 150 |
265 |
110 |
16,0 |
0,218 |
|
от 0 до 200 |
315 |
120 |
16,0 |
0,379 | |
|
от 0 до 300 |
420 |
130 |
17,0 |
0,288 | |
|
от 0 до 500 |
665 |
210 |
20,0 |
1,272 | |
|
от 0 до 600 |
765 |
210 |
20,0 |
1,500 | |
|
ШЦС-127, ШЦЦС-127 |
от 20 до 150 |
285 |
215 |
21,5 |
0,427 |
|
от 20 до 200 |
335 |
215 |
21,5 |
0,480 | |
|
от 20 до 300 |
435 |
215 |
21,5 |
0,580 | |
|
от 20 до 500 |
650 |
260 |
21,5 |
1,600 | |
|
от 20 до 1000 |
1320 |
405 |
21,5 |
4,000 | |
|
от 30 до 2000 |
2320 |
630 |
32,0 |
9,200 | |
|
от 30 до 2500 |
2830 |
700 |
32,0 |
12,000 | |
|
ШЦЦС-128 |
от 0 до 150 |
260 |
70 |
31,0 |
0,283 |
|
от 0 до 200 |
310 |
80 |
55,0 |
0,340 | |
|
от 0 до 300 |
410 |
90 |
65,0 |
0,460 | |
|
ШЦЦС-130 |
от 3 до 150 |
300 |
45 |
16,0 |
0,170 |
|
от 3 до 200 |
345 |
45 |
16,0 |
0,218 | |
|
от 3 до 300 |
470 |
45 |
17,0 |
0,283 |
