Номер по Госреестру СИ: 80880-20
80880-20 Приборы цифровые электроизмерительные
(PD194Z)
Назначение средства измерений:
Приборы цифровые электроизмерительные PD194Z (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности, а также параметров качества электрической энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 1
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 2
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 3
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 4
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 5
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 6
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 7
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 8
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 9
Внешний вид.
Приборы цифровые электроизмерительные
Рисунок № 10
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО). Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов
Идентификационные данные |
Значение | |||
PD194Z-E14 |
PD194Z-E14L |
PD194Z-E20 |
PD194Z-E20L | |
Идентификационное наименование ПО |
E14 |
E14 |
E20 |
E20 |
Номер версии (идентификационный номер ПО), не ниже |
2107 |
2107 |
2001 |
2001 |
Цифровой идентификатор ПО |
8AFDF11E |
8AFDF11E |
FB5FB8DC |
FB5FB8DC |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора в виде наклейки и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам цифровым электроизмерительным PD194Z
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-122-20 «ГСИ. Приборы цифровые электроизмерительные PD194Z. Методика поверки», утвержденному ООО «ИЦРМ» 10.07.2020 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Изготовитель
Jiangsu Sfere Electric CO., LTD, КНР
Адрес: № 1 Dongding Road, Jiangyin, Jiangsu Province, China, 214400 Телефон: 0086-510-86199063
Факс: 0086-510-86199069
Web-сайт: http://www.sfere-elec.com/
Заявитель
Общество с ограниченной ответственностью «Сфеир Электрик РУС» (ООО «Сфеир Электрик РУС»)
ИНН 7727432415
Адрес: 117303, Россия, г. Москва, ул. Каховка, д. 11, стр.1, Э 1 П VI К 4, оф. 209 Телефон: +7-926-528-60-49
E-mail: petr@sfere-elec.com, xiajun@sfere-elec.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Конструктивно приборы выполнены в пластмассовом корпусе и работоспособны при установке в любом положении. Приборы устанавливаются на DIN-рейку и имеют модификации с ЖК-дисплеем или без ЖК-дисплея.
На боковой панели расположены вводы питания прибора, измерительные входы, а также выводы интерфейсов RS-485, RS-232 (протокол Modbus RTU), дискретные входы, релейные и импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели позволяют просматривать на ЖК-дисплее измеряемые величины и настраивать прибор.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, АЦП, микропроцессор, дисплей.
Приборы выпускаются в следующих модификациях: PD194Z-E20, PD194Z-E14, PD194Z-E20L, PD194Z-E14L, отличающихся техническими характеристиками, цветом лицевой панели и наличием ЖК-дисплея. Модификации PD194Z-E14, PD194Z-E14L имеет четыре цифровых входа, для подключения внешних трансформаторов тока.
Опционально с приборами поставляется модуль расширения ЕК1 (4-канальный дискретный вход и 2-канальный релейный выход).

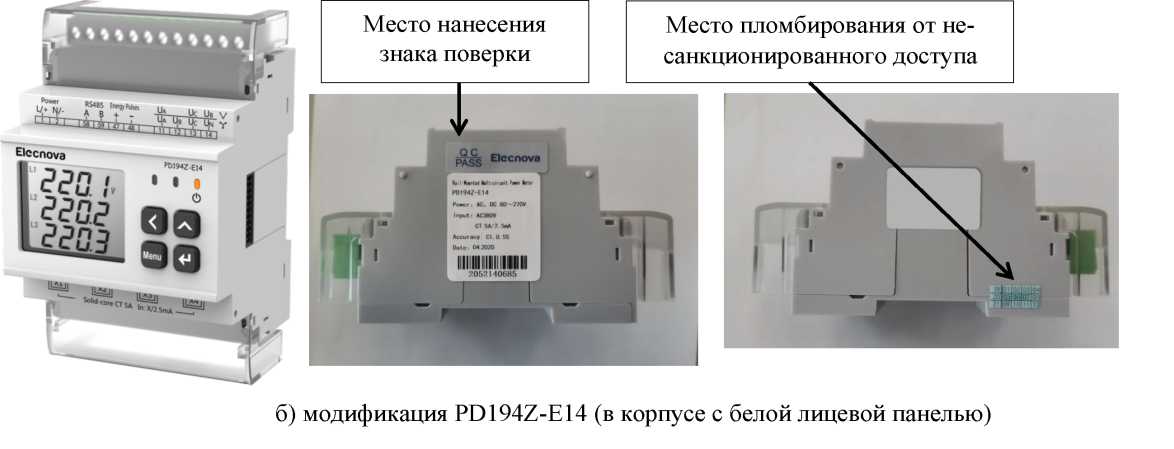

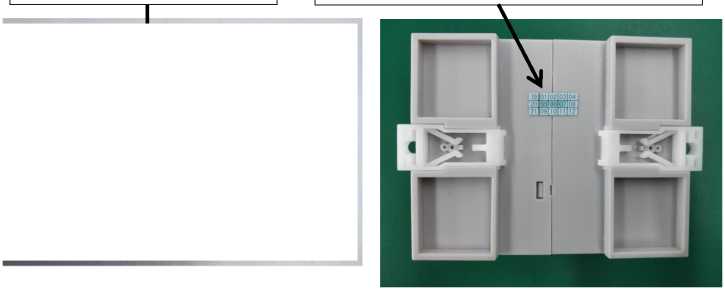

Общий вид приборов с указанием места пломбирования от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Место нанесения
±0194Z-E14~
Elecnova
знака поверки
РдЯ Elccnova
? —----"
| bn lorted faltici'cait ’mw ltt«'
PO194Z-E14

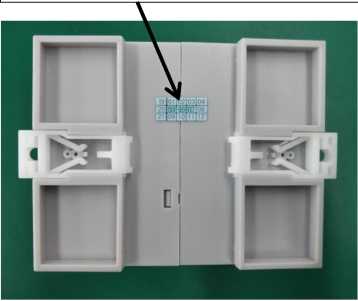

Место пломбирования от несанкционированного доступа

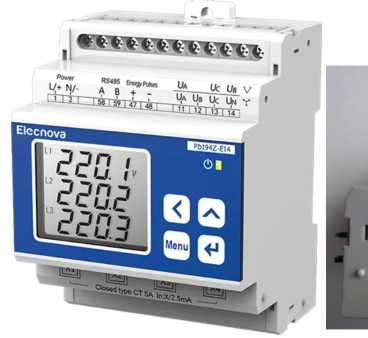

а) модификация PD194Z-E14 (в корпусе с синей лицевой панелью)
Место нанесения
Место пломбирования от несанкционированного доступа
знака поверки

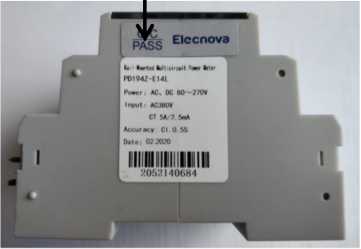

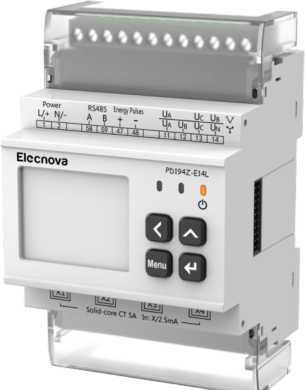

в) модификация PD194Z-Е14L (в корпусе с синей лицевой панелью и без ЖК-дисплея)
Место нанесения
знака поверки
РА& Elecnova
fa I *»r« Mtwait fan fair
PO1942-E14L
Power; AC. ОС 80—270»
Input- AC380V
CI M/2 »
Accuracy Cl. OK
(kale; 04 2020
mi ini iiiiiiiim
2052140685
Место пломбирования от несанкционированного доступа

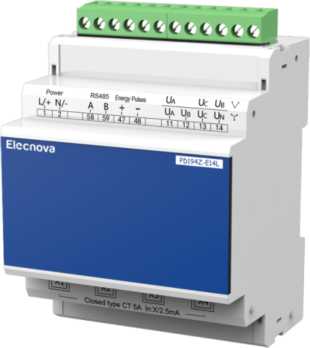

г) модификация PD194Z-E14L (в корпусе с белой лицевой панелью)
* 111А112АI<3AI14AI 1
Uai Uei Uci Uni Ia« Ia Ib- !e Ic* Ic
Место нанесения знака поверки
Место пломбирования от несанкционированного доступа

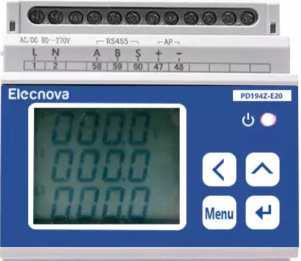

д) модификация PD194Z-B20 (в корпусе с синей лицевой панелью)
Место нанесения знака поверки
I
ОС е->
PASS E|ecnova
DIN rat Muttifudion Power Meier
P0194Z-E20
Power AC/DC 80 270V Inpul AC380V 5A
3P4W
Accuracy: Cl 0 5S Dale: 04 2020
IIIIIIIIIIOIIIIIIIIIIIII
2052190500
J
Место пломбирования от несанкционированного доступа

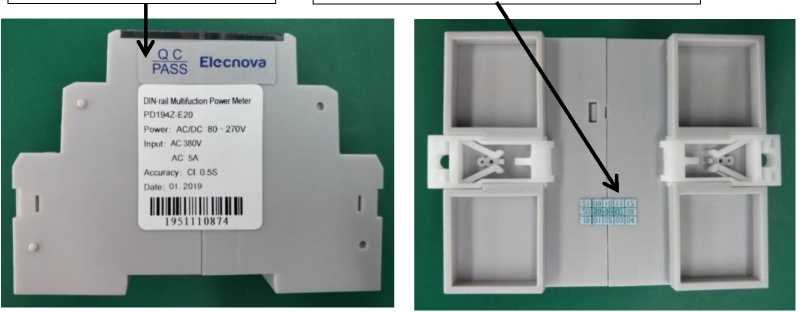

е) модификация PD194Z-B20 (в корпусе с белой лицевой панелью)
Место нанесения знака поверки
Место пломбирования от несанкционированного доступа

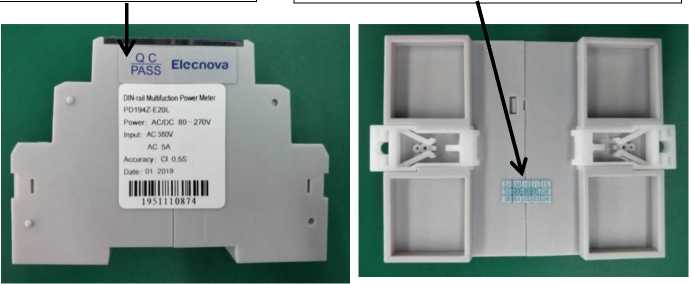

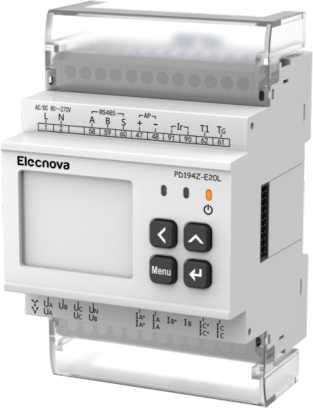

ж) модификация PD194Z-E20L (в корпусе с синей лицевой панелью и без ЖК-дисплея)
Место нанесения знака поверки
PASS Elecnova
Место пломбирования от несанкционированного доступа

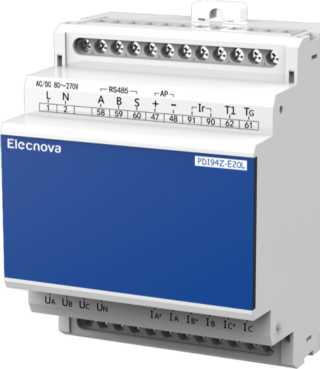

з) модификация PD194Z-E20L (в корпусе с белой лицевой панелью)
Рисунок 1 - Общий вид приборов с указанием места пломбирования от несанкционированного доступа и места нанесения знака поверки
Комплект поставки приборов представлен в таблице 23.
Таблица 23 - Комплектность приборов
Наименование |
Обозначение |
Количество |
Прибор цифровой электроизмерительный PD194Z |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-122-20 |
1 экз. |
Лист № 15 Всего листов 15
приборов приведены в таблицах 2 - 22.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | |||
SHI-BCT |
SHI-SCT |
SHI-FCT | ||
Номинальное значение среднеквадратического значения фазного/линейного напряжения переменного тока ^ном.ф/^ном.л, В |
57,7/100; 220/380 |
57,7/100; 220/380 |
57,7/100; 220/380 |
57,7/100; 220/380 |
Номинальное значение среднеквадратического значения силы переменного тока 1ном, А |
5; 100; 200; 400; 600 |
5; 100; 200; 400; 600 |
600; 1000; 2000; 3000 |
1; 5 |
Номинальное значение частоты переменного тока, Гц |
50 |
50 |
50 |
50 |
Номинальное значение коэффициента мощности cosj |
1 |
1 |
1 |
1 |
Диапазон измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте 50 Гц, В |
от 0,2^ном до 1Д ^Тном |
от 0,2- ином до 1,2' ином |
от 0,2- ином до 1,2' ином |
от 0,2^ином до 1,2-ином |
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока при частоте 50 Гц, % |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
Диапазон измерений среднеквадратического значения силы переменного тока при частоте 50 Гц, А |
от 0,02\Тном до 1,2\Тном |
от 0,027ном до 1,2\Тном |
от 0,027ном до 1,2\Тном |
от 0,02\Тном до 1,2\Тном |
Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратического значения силы переменного тока при частоте 50 Гц, % |
±0,2 |
±1,0 |
±1,0 |
±0,2 |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификации | |||
P |
D194Z-E14; PD194Z-E14 |
PD194Z-E20; PD194Z-E20L | ||
SHI-BCT |
SHI-SCT |
SHI-FCT | ||
Диапазоны измерений электрической мощности (фазной и суммарной по трем фазам):
|
0,2'UhOM < U < 1,2-UhOM 0,005 •Ihom < I < 1,2-Ihom -1 < cosф < 1 0,2-Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < siny < 1 0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom |
0,2'Uhom < U < 1,2-Uhom 0,01-Ihom < I < 1,2-Ihom -1 < cosф < 1 0,2'Uhom < U < 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < siny < 1 0,2'Uhom < U < 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom |
0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < cosф < 1 0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < siny < 1 0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom |
0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < cosф < 1 0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < siny < 1 0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений активной, реактивной, полной электрической мощности (фазной и суммарной по трем фазам), % |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
Диапазоны измерений электрической энергии:
|
0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < cosф < 1 0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < sinф < 1 |
0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < cosф < 1 0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < sinф < 1 |
0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < cosф < 1 0,2'Uhom < U< 1,2-Uhom 0,01-Ihom < I < 1,2'Ihom -1 < sinф < 1 |
0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < cosф < 1 0,2'Uhom < U < 1,2-Uhom 0,005 •Ihom < I < 1,2-Ihom -1 < sinф < 1 |
Пределы допускаемых погрешностей измерений активной электрической энергии, % |
представлены в таблицах 3, 4, 11-18 |
представлены в таблицах 5, 6, 11-18 |
представлены в таблицах 5, 6, 11-18 |
представлены в таблицах 3, 4, 11-18 |
Пределы допускаемых погрешностей измерений реактивной электрической энергии, % |
представлены в таблицах 7,8, 19-21 |
представлены в таблицах 7,8, 19-21 |
представлены в таблицах 7,8, 19-21 |
представлены в таблицах 7,8, 19-21 |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификации | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | |||
SHI-BCT |
SHI-SCT |
SHI-FCT | ||
Постоянная счетчика:
|
220 В, 5 А: 5000; 57,7 В, 5 А: 5000; 220 В, 100 А: 240; 220 В, 200 А: 120; 220 В, 400 А: 60; 220 В, 600 А: 40 |
220 В, 5 А: 5000; 57,7 В, 5 А: 5000; 220 В, 100 А: 240; 220 В, 200 А: 120; 220 В, 400 А: 60; 220 В, 600 А: 40 |
220 В, 600 А: 40; 220 В, 1000 А: 24; 220 В, 2000 А: 12; 220 В, 3000 А: 8 |
220 В, 5 А: 5000; 57,7 В, 5 А: 20000; 57,7 В, 1 А: 80000 |
Диапазон измерений частоты переменного тока, Г ц |
от 45 до 65 |
от 45 до 65 |
от 45 до 65 |
от 45 до 65 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,01 |
±0,01 |
±0,01 |
±0,01 |
Диапазон измерений коэффициента мощности cos j |
от -1 до 1 |
от -1 до 1 |
от -1 до 1 |
от -1 до 1 |
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности cosj (фазного и суммарного по трем фазам), % |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерений силы и напряжения переменного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждые 10 °С, % |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерения силы и напряжения переменного тока при повышенной влажности 93 % при температуре 35 °С, % |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
от +15 до +25 от 30 до 80 |
от +15 до +25 от 30 до 80 |
от +15 до +25 от 30 до 80 |
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cosj |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,01-ЛюМ < I < 0,057ном |
^ном |
1,00 |
±0,5 |
0,057ном < I < 1,2-!ном |
±0,3 | ||
0,027ном < I < 0,1-1ном |
0,50 (при индуктивной нагрузке) |
±0,5 | |
0,80 (при емкостной нагрузке) | |||
0,'17||<>м < I < 1,2-1ном |
0,50 (при индуктивной нагрузке) |
±0,3 | |
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций PD194Z-E14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cosj |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,05-!ном < I < 1,2-Тном |
^ном |
1,00 |
±0,3 |
0,17ном < I < 1,2Тном |
0,50 (при индуктивной нагрузке) |
±0,5 |
Таблица 5 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии (для модификаций PD194Z-E14 SHI-SCT; PD194Z-E14L SHI-SCT; PD194Z-E14 SHI-FCT; PD194Z-E14L SHI-FCT) при симметричной трехфазной нагрузке
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cosj |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,057ном < I < 0,Ыном |
^ном |
1,00 |
±1,0 |
0,1 •/ном < I < 1,2'Лом |
±0,8 | ||
0,1-Тном < I < 0,2-Лом |
0,50 (при индуктивной нагрузке) |
±1,0 | |
0,80 (при емкостной нагрузке) | |||
0,2Тном < I < 1,2-Лом |
0,50 (при индуктивной нагрузке) |
±0,8 | |
0,80 (при емкостной нагрузке) |
ных напряжений, приложенных к цепям напряжения
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cosj |
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
0,1^/ном < I < 1,2-Тном |
^ном |
1,00 |
±1,0 |
0,2-!ном < I < 1,2Тном |
0,50 (при индуктивной нагрузке) |
±0,8 |
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций PD194Z-E14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при симметричной трехфазной нагрузке
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,02Тном < I < 0,057ном |
^ном |
1,00 |
±0,6 |
0,057ном < I < 1,2-!ном |
±0,5 | ||
0,057ном < I< 0,10-!ном |
0,50 |
±0,6 | |
0,10-!ном < I < 1,27ном |
±0,5 | ||
0,10^ном < I < 1,2-!ном |
0,25 |
±0,6 |
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций PD194Z-E14 SHI-BCT; PD194Z-E14L SHI-BCT; PD194Z-E20; PD194Z-E20L) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,057ном <I< 1,27ном |
^ном |
1,00 |
±0,6 |
0,10^ном < I < 1,2Тном |
0,50 |
±0,5 |
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,027ном < I < 0,057ном |
^ном |
1,00 |
±1,0 |
0,05Тном < I < 1,2-!ном |
±0,8 | ||
0,057ном < I < 0,10-!ном |
0,50 |
±1,0 | |
0,107ном < I < 1,2-1ном |
±0,8 | ||
0,10-1ном < I < и-Лом |
0,25 |
±0,8 |
Таблица 10 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии (для модификаций PD194Z-E14 SHI-SCT; PD194Z-E14L SHI-SCT; PD194Z-E14 SHI-FCT; PD194Z-E14L SHI-FCT) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
0,057ном < I< и-Лом |
^ном |
1,00 |
±1,0 |
0,10-Лом < I < 1,2-!ном |
0,50 |
±0,8 |
Таблица 11 - Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Средний температурный коэффициент при измерении активной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,05-Тном < I < 1,2-!ном |
1,0 |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
0,10-Тном < I < 1,2-!ном |
0,5 (при индуктивной нагрузке) |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,057нОМ < I < 1,27ном |
1,0 |
±0,02 |
±0,04 |
±0,04 |
±0,02 |
0,10-Тном < I < 1,2-!ном |
0,5 (при индуктивной нагрузке) |
±0,04 |
±0,08 |
±0,08 |
±0,04 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,05-1ном < I < 1,2-!ном |
1,0 |
±0,02 |
±0,04 |
±0,04 |
±0,02 |
0,10-Тном < I < 1,2-!ном |
0,5 (при индуктивной нагрузке) |
±0,02 |
±0,04 |
±0,04 |
±0,02 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при обратном порядке следования фаз, при номинальном напряжении
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,1\!ном |
1,0 |
±0,1 |
±0,2 |
±0,2 |
±0,1 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной несимметрией напряжения, при номинальном напряжении
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
1ном |
1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении напряжения электропитания от номинального значения в пределах ±15 %
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,01-!ном |
1,0 |
±0,1 |
- |
- |
±0,1 |
0,05-Уцом |
1,0 |
- |
±0,1 |
±0,1 |
- |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,6\7ном |
1,0 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной субгармониками в цепях переменного тока, при номинальном напряжении
Значение силы переменного тока, А |
Коэффициент мощности cosj |
Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,5\7ном |
1,0 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
Таблица 19 - Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, при симметричной нагрузке
Значение силы переменного тока, А |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент при измерении реактивной электрической энергии при отклонении температуры окружающей среды от нормальных условий измерений, %/°С | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,057ном < I < 1,27ном |
1,0 |
±0,10 |
±0,10 |
±0,10 |
±0,10 |
0,10-Тном < I < 1,2-!ном |
0,5 |
±0,15 |
±0,15 |
±0,15 |
±0,15 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении напряжения от номинального значения в пределах ±10 %
Значение силы переменного тока, А |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,02-1ном < I < 1,2-!ном |
1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
0,05-1ном < I < 1,2-!ном |
0,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении частоты сети от номинального значения в пределах ±2 % при номинальном напряжении
Значение силы переменного тока, А |
Коэффициент sinj (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, % | |||
PD194Z-E14; PD194Z-E14L |
PD194Z-E20; PD194Z-E20L | ||||
SHI-BCT |
SHI-SCT |
SHI-FCT | |||
0,02-Тцом < I < 1,2-!ном |
1,0 |
±2,5 |
±2,5 |
±2,5 |
±2,5 |
0,05-Тцом < I < 1,2-!ном |
0,5 |
±2,5 |
±2,5 |
±2,5 |
±2,5 |
Таблица 22 - Основные технические характеристики приборов
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификаций PD194Z-E20, PD194Z-E20L |
90х72х63,5 |
- для модификаций PD194Z-E14, PD194Z-E14L |
90x72x63,5 |
Масса, кг, не более: - для модификаций PD194Z-E20, PD194Z-E20L |
0,250 |
- для модификаций PD194Z-E14, PD194Z-E14L |
0,245 |
Параметры питания постоянного тока: - напряжение постоянного тока, В |
от 100 до 350 |
Параметры питания переменного тока: - напряжение переменного тока, В |
от 80 до 270 |
- частота переменного тока, Г ц |
50 ± 1 |
Потребляемая мощность, В^А |
5 |
Рабочие условия измерений:
|
от -25 до +70 |
- для модификаций PD194Z-E20L, PD194Z-E14L |
от -40 до +70 |
- относительная влажность при температуре + 35 °С, %, не более |
93 |
Средняя наработка на отказ, ч |
50000 |
Средний срок службы, лет |
10 |
