Номер по Госреестру СИ: 80773-20
80773-20 Датчики температуры и относительной влажности комбинированные
("Квант")
Назначение средства измерений:
Датчики температуры и относительной влажности комбинированные «Квант» (далее по тексту - датчики) предназначены для измерений температуры и относительной влажности воздушной среды.
Внешний вид.
Датчики температуры и относительной влажности комбинированные
Рисунок № 1
Внешний вид.
Датчики температуры и относительной влажности комбинированные
Рисунок № 2
Внешний вид.
Датчики температуры и относительной влажности комбинированные
Рисунок № 3
Общие сведения
Дата публикации - 03.03.2021
Срок свидетельства - 31.12.2030
Номер записи - 179982
ID в реестре СИ - 1386172
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Квант, ИМБТ.408712.001Д1 Датчики температуры и относительной влажности комбинированные «Квант». Методика поверки., Датчики температуры и относительной влажности комбинированные «Квант». Методика поверки., датчик температуры и относительной влажности комбинированный «Квант», Датчик температуры и относительной влажности комбинированный "Квант", -, "Квант",
Производитель
Изготовитель - Акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (АО «НПП КП «Квант»)
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 3134
Выдано извещений - 9
Кол-во периодических поверок - 101
Кол-во средств измерений - 2046
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 731 дн.
Приказы РСТ, где упоминается данный тип СИ
№2249 от 2022.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№3080 от 2024.12.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№882 от 2025.05.05 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
Наличие аналогов СИ: Датчики температуры и относительной влажности комбинированные ("Квант")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (АО «НПП КП «Квант»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72737-18 16.10.2029 |
Приборы учета горячей и холодной воды, "КВАНТ-СВ-15" Акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (АО «НПП КП «Квант») (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
6 лет |
|
79165-20 11.09.2030 |
Комплексы измерительно-вычислительные контроля и учета энергоресурсов, Квант-Энерго Акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (АО «НПП КП «Квант») (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
80773-20 31.12.2030 |
Датчики температуры и относительной влажности комбинированные , "Квант" Акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (АО «НПП КП «Квант») (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
2 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Датчики температуры и относительной влажности комбинированные ("Квант")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 37 | 30 | 7 | 7 | 37 | 30 | 7 | ||
| ОАО "НПП КП "КВАНТ" (RA.RU.312607) | 2812 | 889 | 2723 | 89 | 0 | 2809 | 2720 | 89 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 280 | 280 | 0 | 0 | 280 | 280 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Датчики температуры и относительной влажности комбинированные ("Квант")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2461 | 3325 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4188 | 3325 |
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО является метрологически значимым и устанавливается на предприятии-изготовителе во время производственного цикла в контроллер, расположенный внутри корпуса датчика на электронной плате. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО - отсутствуют.
Автономное ПО «Термогигрометр «КВАНТ» устанавливается на персональный компьютер, не является метрологически значимым и предназначено для визуализации результатов измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения об изделии» Паспорта и руководства по эксплуатации ИМБТ.408712.001ПС «Датчик температуры и относительной влажности комбинированный «КВАНТ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры и относительной влажности комбинированным «Квант»ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов;
ИМБТ.408712.001ТУ Датчики температуры и относительной влажности комбинированные «Квант». Технические условия.
Изготовитель
Открытое акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (ОАО «НПП КП «Квант»)ИНН 6152001056
Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, 7
Телефон: +7 (863) 222-55-55 Факс: +7 (863) 224-72-66
Web-сайт: http://nppkpkvant.ru
E-mail: space@nppkpkvant.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей. Результаты измерений переводятся в цифровой вид и передаются на устройства индикации и контроля.
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры преобразователей - на зависимости электрического сопротивления датчика от измеряемой температуры. Измеренные значения в виде двоичного кода передаются от датчика по шине I2C, либо по последовательному интерфейсу передачи данных UART в микроконтроллер совместимого устройства для визуализации или передачи данных по радиоканалу.
Датчики конструктивно выполнены в пластиковом корпусе с разъемом для подключения совместимого устройства посредством кабеля, либо подключения непосредственно к совместимому устройству. Внутри корпуса датчиков расположена плата с первичными преобразователями.
Для визуализации показаний датчиков применяются совместимые устройства с дисплеем или персональный компьютер (ПК), к которому по интерфейсу USB/COM, либо по шине I2C через совместимое устройство подключаются датчики. Совместимое устройство должно обеспечивать коммуникацию по интерфейсу UART, либо I2C и может обеспечивать подключение к нему нескольких датчиков.

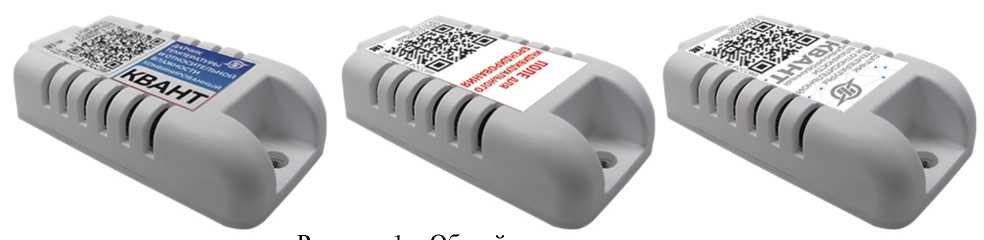

Фотографии общего вида датчиков приведены на рисунке 1. В зависимости от заказа цвет корпуса датчика и фона этикетки, а также тип оплетки кабеля могут отличаться от представленных на рисунке 1.
Заводской номер датчика наносится на этикетку средства измерения, прикрепленную к корпусу. Конструкцией датчиков не предусмотрено нанесение знака поверки на корпус.
рисунок 1 - Общий вид датчиков
Пломбирование датчиков не предусмотрено.
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры и относительной влажности комбинированный «Квант» |
- |
1 шт. |
|
Паспорт и руководство по эксплуатации |
ИМБТ.408712.001ПС |
1 экз. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Дата-кабель. Изделие 662М (для подключения к ПК) |
ИМБТ.685612.001 |
по дополнительном у заказу |
|
Кабель для подключения совместимого устройства (*) |
- | |
|
Радиомодемный блок или иное совместимое устройство визуализации (или телеметрии) |
- | |
|
(*) - длина определяется заказом | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +65 |
|
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +65 °С), % |
от 20 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С
|
±0,8 ±0,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +15 до +30 °С включ.), %
|
—t -н -н |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температур от +5 до +15 °С (не включ.) и св. +30 до +65 °С, %/°С: |
±0,03 |
|
Наименование характеристики |
Значение |
|
Разрешающая способность измерений, °С, % |
0,01 |
Таблица 2 - Основные технические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
60x30x15 |
|
Масса, кг, не более |
0,140 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка до отказа, ч, не менее |
35000 |
|
Рабочие условия эксплуатации:
|
от -40 до +65 95 (без конденсации) |
Таблица 3 - Основные технические характеристики совместимого устройства
|
Наименование характеристики |
Значение |
|
Тип разъема |
MicroUSB (розетка) или USB Type C (розетка) |
|
Тип интерфейса |
UART или I2C |
|
Напряжение питания постоянного тока (до 10 мА), В |
от 3 до 3,5 |
