Наименование

Обозначение

Количество

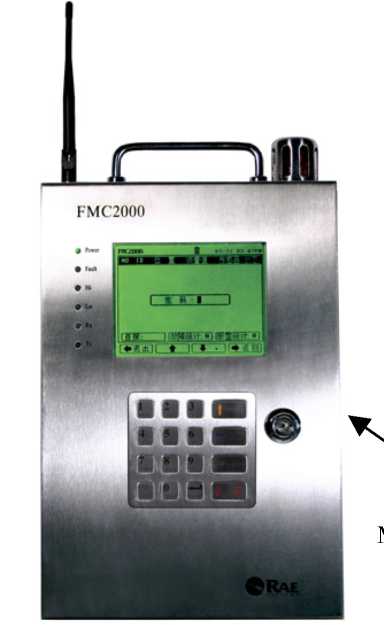

Контроллер

FMC2000,

Touchpoint Plus Wireless

по заказу

Газоанализатор

MeshGuard SS,

MeshGuard SS LEL, MeshGuard SS LEL IR MeshGuard SS CO2 IR

по заказу

Паспорт

ПС

1 экз.

Руководство пользователя

РЭ

1 экз.

Методика поверки

МП 102-221-2019

1 экз.

Фитинги для подключения

1 шт.

Компакт-диск с программным обеспечением

1 шт.

Инструмент

1 шт.

Калибровочная насадка

1 шт.

Сигнальная панель (типа FA200, FA300)

по заказу

Внешний блок питания PowerPak

по заказу

Держатель для газоанализатора

по заказу

Маршрутизатор (MeshRouter/MeshRouter SS)

по заказу

Мини контроллер (Echoview/Echoview SS/

EchoView Host/EchoView Host SS)

по заказу

Считывающее устройство RadiantReader

-

по заказу

Маршрутизатор RAEPoint

-

по заказу

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

приведенной к ДИ

относительной

1

2

3

4

5

Сероводород H2S

от 0 до 100 млн^-1

от 0 до 7 млн^-1 включ. св. 7 до 100 млн^-1

±20

±20

Сероводород H2S

от 0 до 1000 млн^-1

от 0 до 500 млн^-1 включ. св. 500 до 1000 млн^-1

±20

±20

Кислород O2

от 0 до 30 %

от 0 до 10 % включ. св. 10 до 30 %

±5

±5

Диоксид серы SO2

от 0 до 19 млн^-1

от 0 до 4 млн^-1 включ. св. 4 до 19 млн^-1

±20

±20

Диоксид серы SO2

от 0 до 100 млн^-1

от 0 до 30 млн^-1 включ. св. 30 до 100 млн^-1

±20

±20

Цианистый водород НCN

от 0 до 45 млн^-1

от 0 до 10 млн^-1 включ. св. 10 до 45 млн^-1

±20

±20

Аммиак NH3

от 0 до 100 млн^-1

от 0 до 30 млн^-1 включ. св. 30 до 100 млн^-1

±15

±15

Хлор Cl2

от 0 до 10 млн^-1

от 0 до 5 млн^-1 включ. св. 5 до 10 млн^-1

±20

±20

Оксид углерода

CO

от 0 до 2000 млн^-1

от 0 до 500 млн^-1 включ. св. 500 до 2000 млн^-1

±10

±10

Диоксид азота NO2

от 0 до 18 млн^-1

от 0 до 1 млн^-1 включ. св. 1 до 18 млн^-1

±20

±20

Оксид азота NO

от 0 до 230 млн^-1

от 0 до 4 млн^-1 включ. св. 4 до 230 млн^-1

±20

±20

Оксид этилена (ETO) C2H4O

от 0 до 10 млн^-1

от 0 до 5 млн^-1 включ. св. 5 до 8 млн^-1

±20

±20

Оксид этилена (ETO) C2H4O

от 0 до 100 млн^-1

от 0 до 10 млн^-1 включ. св. 10 до 90 млн^-1

±25

±25

Оксид этилена (ETO) C2H4O

от 0 до 500 млн^-1

от 0 до 100 млн^-1 включ. св. 100 до 500 млн^-1

±20

±20

Фосфин PH₃

от 0 до 20 млн^-1

от 0 до 1 млн^-1 включ. св. 1 до 20 млн^-1

±20

±20

Хлористый водород НИ

от 0 до 14 млн^-1

от 0 до 4 млн^-1 включ. св. 4 до 14 млн^-1

±20

±20

Фтористый

от 0 до 10 млн^-1

от 0 до 5 млн^-1

±20

-

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности, %

приведенной к ДИ

относительной

1

2

3

4

5

водород HF

Определяемый компонент

Диапазон показаний, % НКПР

Диапазон измерений, % НКПР

Пределы допускаемой основной абсолютной погрешности, % НКПР

Горючие газы (по метану)

от 0 до 100

от 0 до 50

±5

• 1. Значения НКПР (нижний концентрационный предел распространения пламени) в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

• 2.  Пределы допускаемой основной абсолютной погрешности газоанализаторов нормированы для смесей, содержащих только один горючий компонент.

Определяемый компонент

Диапазон показаний,

% НКПР

Диапазон измерений,

% НКПР

Пределы допускаемой основной абсолютной погрешности, % НКПР

Горючие газы (по метану)

от 0 до 100

от 0 до 50

±5

• 1. Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1 -201 1.

• 2. Пределы допускаемой основной абсолютной погрешности газоанализаторов нормированы для смесей, содержащих только один горючий компонент.

Определяемый компонент

Диапазон показаний, %

Диапазон измерений, %

Пределы допускаемой основной погрешности, %

приведенной к ДИ

относительной

Диоксид углерода CO2

от 0 до 5

от 0 до 0,5 включ.

св. 0,5 до 5

±10

±10

Наименование характеристики

Значение

Предел допускаемой вариации показаний измерительного канала, в долях от предела допускаемой основной погрешности, для измерительного канала: -токсичных компонентов (HF, H2S, SO2, С2Н4О, O2, HCN, СО, NO, PH3) с электрохимическим сенсором; горючих компонентов с инфракрасным сенсором; горючих компонентов с термокаталитическим сенсором; горючих компонентов с инфракрасным сенсором CO2

-токсичных компонентов (Cl2, HCl) с электрохимическим сенсором -токсичных компонентов (NH₃, NO₂) с электрохимическим сенсором

0,5

1,0

1,7

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности, для измерительного канала:

-токсичных компонентов (H2S, SO2, O2, СО, NO, NH3, PH3) с электрохимическим сенсором

±0,3

-токсичных компонентов (HF, С2Н4О, NО2) с электрохимическим сенсором; горючих компонентов с термокаталитическим сенсором; горючих компонентов с инфракрасным сенсором CO2

±0,6

-токсичных компонентов (HCl) с электрохимическим сенсором; горючих компонентов с инфракрасным сенсором

±0,8

-токсичных компонентов (HCN) с электрохимическим сенсором

±1,1

-токсичных компонентов (Cl₂) с электрохимическим сенсором

±1,8

Пределы допускаемой дополнительной погрешности   от изменения

относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности, для измерительных каналов:

-токсичных компонентов (O2, СО, NO) с электрохимическим сенсором; горючих компонентов с инфракрасным сенсором

±0,5

-токсичных компонентов (PH3) с электрохимическим сенсором; горючих компонентов с инфракрасным сенсором CO2; горючих компонентов с термокаталитическим сенсором

±0,7

Время установления показаний T0,9, с, не более, для измерительных каналов:

- горючих компонентов с термокаталитическим сенсором; горючих компонентов с инфракрасным сенсором, токсичных компонентов (H2S, O2, CO, Cl2) с электрохимическим сенсором

30

- горючих компонентов с инфракрасным сенсором CO2; токсичных компонентов (NO) с электрохимическим сенсором

45

- токсичных компонентов (SO2, NH3, PH3) с электрохимическим сенсором

60

- токсичных компонентов (HCN, NO2, HCl, HF, C2H4O) с электрохимическим сенсором

200

Нормальные условия измерений:

- температура окружающего воздуха, °С

от 15 до 25

- относительная влажность окружающего воздуха, %

от 30 до 80

- напряжение питания постоянного тока, В

от 22 до 26

Наименование характеристики

Значение

Параметры электрического питания:

- контроллер FMC-2000

переменный ток частотой, Гц

от 50 до 60

напряжением, В

от 85 до 264

- контроллер TouchPoint Plus Wireless

переменный ток частотой, Гц,

от 50 до 60

напряжением, В

110/220

Наименование характеристики

Значение

или постоянный ток напряжением, В

от 18 до 32

литий-ионная батарея 22,2

В, ёмкость 2600 мА/ч

- газоанализатор MeshGuard SS, MeshGuard SS LEL, MeshGuard SS

3,6 В литиевая батарея,

LEL IR, MeshGuard SS CO2 IR

внешний блок питания

PowerPak

Потребляемая мощность, В^А, не более:

- контроллер FMC-2000

75

- контроллер TouchPoint Plus Wireless

105

Габаритные размеры, мм, не более:

- газоанализатор MeshGuard SS, MeshGuard SS LEL, MeshGuard SS LEL IR, MeshGuard SS CO2 IR:

- длина

173

- ширина

94

- высота

51

- контроллер FMC-2000 :

- длина

400

- ширина

240

- высота

93

- контроллер TouchPoint Plus Wireless :

- длина

426

- ширина

300

- высота

156

Масса, кг, не более:

- газоанализатор MeshGuard SS, MeshGuard SS LEL, MeshGuard SS LEL IR, MeshGuard SS CO2 IR

1,3

- контроллер FMC-2000

6,5

- контроллер TouchPoint Plus Wireless

8,5

Условия эксплуатации (рабочие условия):

- газоанализаторы MeshGuard:

- температура окружающей среды, ^oC

- газоанализаторы MeshGuard SS (C2H4O, HF, NH3), MeshGuard SS CO2 IR

от -20 до +40

- газоанализаторы MeshGuard SS (IICN, Cl₂, NO2, NO, PH3, BCl, CO)

от -40 до +50

- газоанализаторы MeshGuard SS (O2, H2S, SO2); газоанализаторы MeshGuard SS LEL, MeshGuard SS LEL IR

от -45 до +50

- относительная влажность воздуха, %, не более

95 (без конденсации)

- атмосферное давление, кПа

- контроллер FMC2000

от 84 до 106,7

- температура окружающей среды, ^oC

от -20 до +55

- относительная влажность воздуха, %, не более

95 (без конденсации)

- атмосферное давление, кПа

- контроллер TouchPoint Plus Wireless

от 84 до 106,7

- температура окружающей среды, ^oC

от -25 до +60

- относительная влажность воздуха, %, не более

95 (без конденсации)

- атмосферное давление, кПа

от 84 до 106,7

Наименование характеристики

Значение

Средняя наработка на отказ, ч

36 000

Средний срок службы, лет

15

Срок службы сенсоров, месяцев, не менее

- для электрохимического при измерении NH₃, HF, PH₃, HCl, C2H4O, NO, NO2, HCN

12

- для электрохимического при измерении O2, H2S, СО, CI2, SO2

24

- термокаталитического

24

- инфракрасного

60

Маркировка взрывозащиты:

- для газоанализаторов MeshGuard SS (модель FTD-2000s),

РО Ex ia I Ma

MeshGuard SS LEL (модель FTD-3000s), MeshGuard SS LEL IR

0Ex ia IIC T4 Ga

(модель FTD-3000s)

- для газоанализатора MeshGuard SS CO2 IR (модель FTD-3000s)

РВ Ex d ia I Mb 1Ex d ia IIC T4 Gb

Степень защиты для газоанализаторов типа MeshGuard SS по ГОСТ 14254-2015

IP 65
