Номер по Госреестру СИ: 80822-20
80822-20 Весы автомобильные универсальные
(SCS/ZCS)
Назначение средства измерений:
Весы автомобильные универсальные SCS/ZCS (далее - весы) предназначены для измерений массы в статическом режиме груженых и порожних транспортных средств (далее -ТС) и/или для измерения в движении полной массы ТС и нагрузок на отдельную ось или группу осей.
Внешний вид.
Весы автомобильные универсальные
Рисунок № 1
Внешний вид.
Весы автомобильные универсальные
Рисунок № 2
Внешний вид.
Весы автомобильные универсальные
Рисунок № 3
Внешний вид.
Весы автомобильные универсальные
Рисунок № 4
Внешний вид.
Весы автомобильные универсальные
Рисунок № 5
Внешний вид.
Весы автомобильные универсальные
Рисунок № 6
Внешний вид.
Весы автомобильные универсальные
Рисунок № 7
Общие сведения
Дата публикации - 03.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 180015
ID в реестре СИ - 1386139
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SCZ/ZCS 60-10-3X17,4, SCS/ZCS60-20, SCS/ZCS-60, SCS/ZCS-20, SCS/ZCS 60-20-3.0*15, SCS/ZCS 60-20-3,0*15, SCS 80T,
Производитель
Изготовитель - Фирма "Mettler Toledo Inc. (LLC)"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2526 от 2021.11.11 О внесении изменений в сведения об утвержденном типе средства измерений (80822-20)
Наличие аналогов СИ: Весы автомобильные универсальные (SCS/ZCS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
80822-20 Весы автомобильные универсальные (SCS/ZCS) Фирма "Mettler Toledo Inc. (LLC)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
63156-16 Весы тензометрические вагонные (ВТВ-С) ООО "Завод весового оборудования" (ЗВО) (РОССИЯ г.Магнитогорск) |
|
80822-20 Весы автомобильные универсальные (SCS/ZCS) Фирма "Mettler Toledo Inc. (LLC)" (СОЕДИНЕННЫЕ ШТАТЫ ) |
82659-21 Весы автомобильные (ПВТ) Общество с ограниченной ответственностью "ПРОМВЕС" (ООО ПРОМВЕС") (РОССИЯ г. Волгоград) |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Весы автомобильные (ПВТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОР-РЕМОНТ" (RA.RU.311586) | 7 | 2 | 5 | 0 | 7 | 2 | 5 | |||
| ООО "СОЛО-КЛАССИКА" (RA.RU.311426) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО"ВЕСПРОФ" (RA.RU.311922) | 3 | 1 | 1 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы автомобильные (ПВТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
480 | 480 |
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из модулей (подпрограмм) обслуживания периферии, расчета массы и взаимодействия с пользователем.
Для предотвращения воздействий на терминал, ПО выполнено с применением современных технологий в области контроля целостности, обеспечивающей невозможность изменения данных. Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для терминала | ||
|
IND780 IND780xx |
IND570, IND570xx |
IND246 | |
|
Идентификационное наименование ПО |
-* |
-* |
-* |
|
Номер версии (идентификационный номер) ПО |
x.x.yy |
x.xx.yyyy |
x.xx.yy |
|
Цифровой идентификатор ПО |
-* |
-* |
-* |
|
где - х, у принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.
Лист № 12 Всего листов 12
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автомобильным универсальным SCS/ZCSПриказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): (495) 491-78-12
E-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговые электрические сигналы с датчиков поступают в терминал, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой.
Весы состоят из грузоприемного устройства (далее - ГПУ), имеющих одну или несколько весовых платформ, опирающимися на датчики, и терминала, и/или внешних электронных устройств (компьютера или принтера).
Весовые платформы отличаются размерами и способом установки (на поверхности, с заездом по пандусам или в приямок).
В весах используются:
-
- цифровые датчики POWERCELL PDX (SLC820);
-
- цифровые датчики MTX;
-
- аналоговые датчики GD (0782);
-
- индикаторы/терминалы серии IND (IND246, IND570, IND570xx, IND780, IND780xx).
Управление весами осуществляется с помощью функциональной клавиатуры терминала. В терминале реализована функция управления весами в режиме взвешивания в движении.
Информация о массе взвешиваемого груза по последовательному интерфейсу (интерфейс обмена информации) RS-232C, RS-485 и другим интерфейсам связи может быть передана на внешние устройства (ПЭВМ, принтер).
В весах предусмотрены следующие устройства и функции:
а) в режиме статического взвешивания:
-
- устройство индикации отклонения от нуля;
-
- устройство первоначальной установки на нуль;
-
- полуавтоматическое устройство установки на нуль;
-
- устройство слежения за нулем;
- устройство предварительного задания значения массы тары;
- устройство уравновешивания тары;
б) в режиме взвешивания в движении:
- автоматическое устройство установки нуля;
- ограничение показаний;
- автоматическая регистрация нагрузки на оси, полной массы, даты и времени, скорости движения ТС, сигнализация о превышении допускаемой скорости движения ТС.
Ко всем терминалам возможно подключение периферийного оборудования: вторичных дисплеев (ADI или 8660), принтеров, аппаратуры автоматической идентификации автомобилей и их элементов (прицепов, полуприцепов).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- максимальная рабочая скорость Vmax, км/ч (для режима взвешивания в движении);
- минимальная рабочая скорость Vmin, км/ч (для режима взвешивания в движении);
- максимальное число осей ТС (при необходимости) Атах

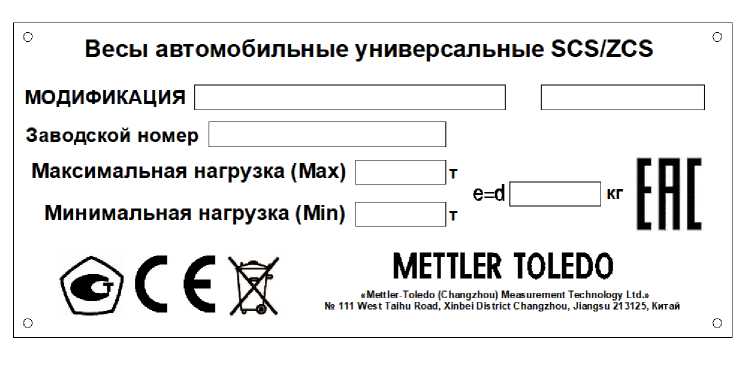

Рисунок 1 - Маркировочная табличка
Весы выпускаются в различных модификациях, которые отличаются друг от друга значением максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков и подключаемых терминалов, а также исполнениями и габаритными размерами ГПУ.
Модификации весов при заказе имеют обозначения вида:
SCS/ZCS [1]-[2]-[3]-[4]-[5],
где [1] - значение (Max), т: 20; 30; 50; 60; 80; 100; 120; 150; 200; 250; 300; 400; 500
-
[2] - значение (е), кг (для статического режима взвешивания):
-
- 10, 20, 50, 100, 200 - для однодиапазонных весов;
-
- 10/20, 10/50, 20/50, 50/200 - для двухинтервальных весов;
-
- 10/20/50, 10/50/100, 10/50/100, 20/100/200 - для трехинтервальных весов;
-
[3] - (W х L) - размер платформы ГПУ (ширина х длина);
-
[4] - М: весы для взвешивания в движении (при наличии);
-
[5] - A: измерение нагрузок на отдельную ось или группу осей.
Общий вид весов представлен на рисунках 2, 3 и 4.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунках 5 и 6.

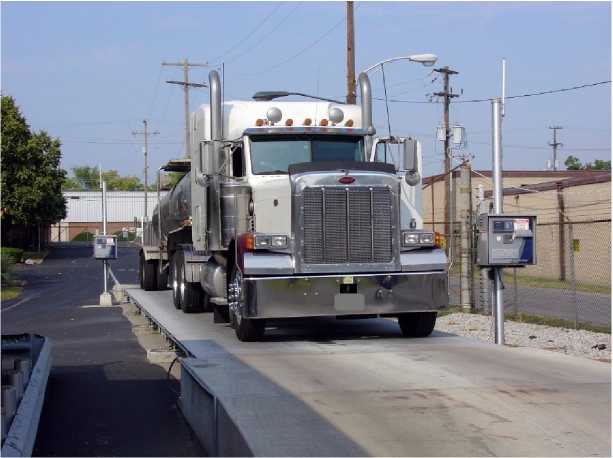

Рисунок 2 - Общий вид весов

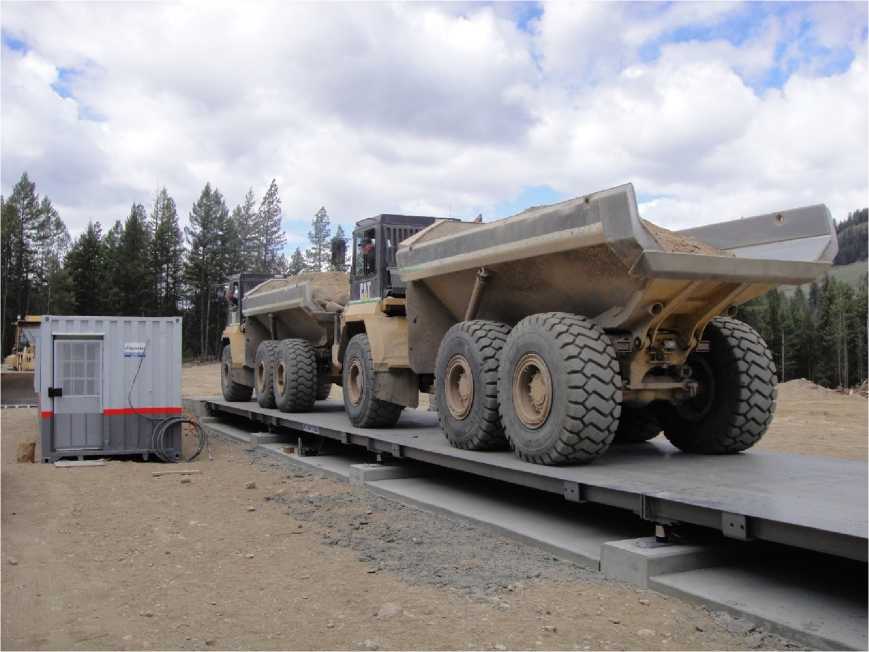

Рисунок 3 - Общий вид ГПУ весов

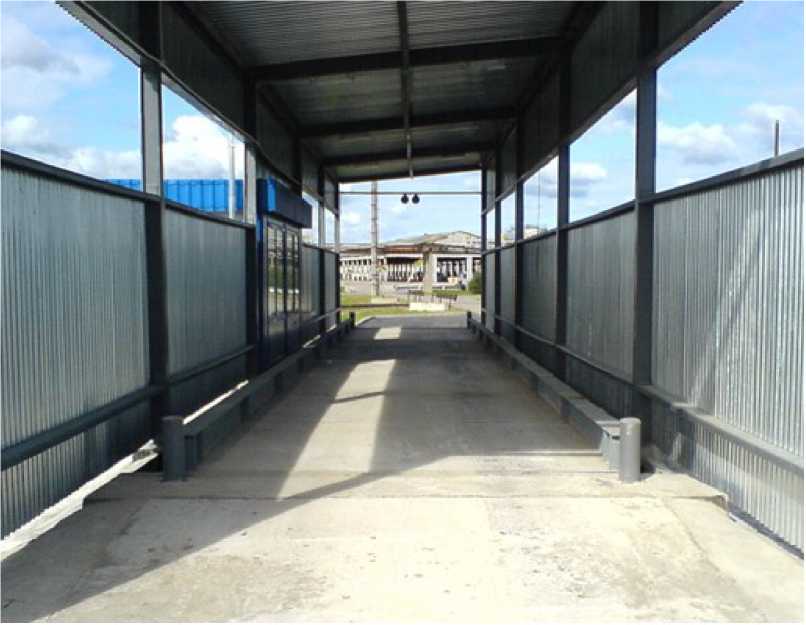

Рисунок 4 - Общий вид ГПУ для весов со значением n более 3000 делений

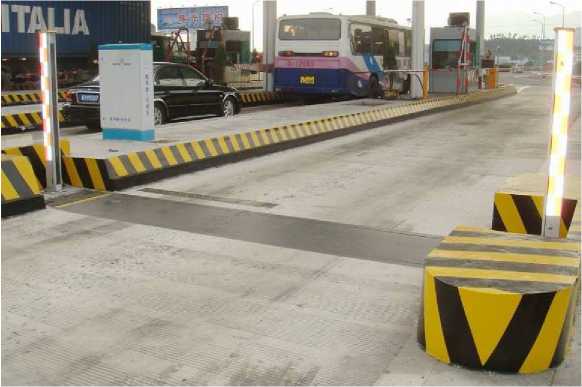

Рисунок 5 - Общий вид ГПУ весов модификаций с обозначением А
Винт, пломбирующий верхнюю направляющую
Крепежные винты задней панели с пломбирующей проволокой
Пластиковая пломба
Место нанесения знака поверки

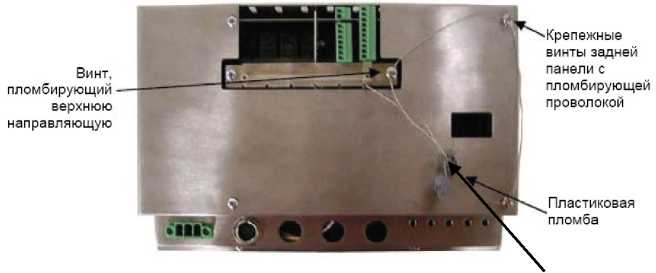

Рисунок 6 - Схема пломбировки панельного исполнения терминалов
Место нанесения знака поверки

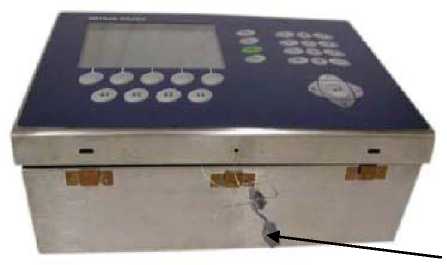

Рисунок 7 - Схема пломбировки для настольного исполнения терминалов
Таблица 10 -
|
Наименование |
Обозначение |
Количество |
|
Весы автомобильные универсальные (модификация по заказу) |
SCS/ZCS |
1 |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Компьютер |
1 | |
|
Принтер |
1 | |
|
Вторичный дисплей ADI или 8660 |
1 |
1 Статический режим взвешивания
Значения Мах и Min, d, е, интервалов нагрузки (m), числа поверочных интервалов (n), и пределов допускаемой погрешности (mpe) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 2.
Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.
Таблица 2 - Метрологические характеристики однодиапазонных модификаций весов
|
Обозначение модификации |
Max, т |
Min, т |
d = e, кг |
m, т |
mpe, кг |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS 20-10-[3] |
20 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
2000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
SCS/ZCS 30-10-[3] |
30 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
3000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 30 включ. |
±15 | |||||
|
SCS/ZCS 40-10-[3] |
40 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
4000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 40 включ. |
±15 | |||||
|
SCS/ZCS 50-10-[3] |
50 |
0,2 |
10 |
От 0,2 до 5 включ. |
± 5 |
5000 |
|
Св. 5 до 20 включ. |
± 10 | |||||
|
Св. 20 до 50 включ. |
± 15 | |||||
|
SCS/ZCS 60-10-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
± 5 |
6000 |
|
Св. 5 до 20 включ. |
± 10 | |||||
|
Св. 20 до 60 включ. |
± 15 | |||||
|
SCS/ZCS 60-20-[3] |
60 |
0,4 |
20 |
От 0,4 до 10 включ. |
± 10 |
3000 |
|
Св. 10 до 40 включ. |
± 20 | |||||
|
Св. 40 до 60 включ. |
± 30 | |||||
|
SCS/ZCS 80-20-[3] |
80 |
0,4 |
20 |
От 0,4 до 10 включ. |
± 10 |
4000 |
|
Св. 10 до 40 включ. |
± 20 | |||||
|
Св. 40 до 80 включ. |
± 30 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS 100-20-[3] |
100 |
0,4 |
20 |
От 0,4 до 10 включ. |
± 10 |
5000 |
|
Св. 10 до 40 включ. |
± 20 | |||||
|
Св. 40 до 100 включ. |
± 30 | |||||
|
SCS/ZCS 100-50-[3] |
100 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
2000 |
|
Св. 25 до 100 включ. |
± 50 | |||||
|
SCS/ZCS 120-20-[3] |
120 |
0,4 |
20 |
От 0,4 до 10 включ. |
± 10 |
6000 |
|
Св. 10 до 40 включ. |
± 20 | |||||
|
Св. 40 до 120 включ. |
± 30 | |||||
|
SCS/ZCS 150-50-[3] |
150 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
3000 |
|
Св. 25 до 100 включ. |
± 50 | |||||
|
Св. 100 до 150 включ. |
± 75 | |||||
|
SCS/ZCS 200-50-[3] |
200 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
4000 |
|
Св. 25 до 100 включ. |
± 50 | |||||
|
SCS/ZCS 250-50-[3] |
250 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
5000 |
|
Св. 25 до 100 включ. |
± 50 | |||||
|
Св. 100 до 250 включ. |
± 75 | |||||
|
SCS/ZCS 250-100-[3] |
250 |
2 |
100 |
От 2 до 50 включ. |
± 50 |
2500 |
|
Св. 50 до 200 включ. |
± 100 | |||||
|
Св. 200 до 250 включ. |
± 150 | |||||
|
SCS/ZCS 300-100-[3] |
300 |
2 |
100 |
От 2 до 50 включ. |
± 50 |
3000 |
|
Св. 50 до 200 включ. |
± 100 | |||||
|
Св. 200 до 300 включ. |
± 150 | |||||
|
SCS/ZCS 400-100-[3] |
400 |
2 |
100 |
От 2 до 50 включ. |
± 50 |
4000 |
|
Св. 50 до 200 включ. |
± 100 | |||||
|
Св. 200 до 400 включ. |
± 150 | |||||
|
SCS/ZCS 300-50-[3] |
300 |
1 |
50 |
От 1 до 25 включ. |
± 25 |
6000 |
|
Св. 25 до 100 включ. |
± 50 | |||||
|
Св. 100 до 300 включ. |
± 75 | |||||
|
SCS/ZCS 500-100-[3] |
500 |
2 |
100 |
От 2 до 50 включ. |
± 50 |
5000 |
|
Св. 50 до 200 включ. |
± 100 | |||||
|
Св. 200 до 500 включ. |
± 150 | |||||
|
SCS/ZCS 500-200-[3] |
500 |
4 |
200 |
От 4 до 100 включ. |
± 100 |
2500 |
|
Св. 100 до 400 включ. |
± 200 | |||||
|
Св. 400 до 500 включ. |
± 300 |
Значения Мах и Min, d, е, n, m и mpe при первичной поверке для двухинтервальных модификаций весов приведены в таблице 3.
Таблица 3 - Метрологические характеристики двухинтервальных модификаций весов
|
Обозначение модификации |
Max, т |
Min, т |
d = e, кг |
m, т |
mpe, кг |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS 60-10/20-[3] |
30 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
3000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 30 включ. |
±15 | |||||
|
60 |
20 |
Св. 30 до 40 включ. |
±20 |
3000 | ||
|
Св. 40 до 60 включ. |
±30 |
Продолжение таблицы 3___________________________________________________________
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS 100-10/50- [3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±50 |
2000 | ||
|
SCS/ZCS 500-50/200-[3] |
300 |
1 |
50 |
От 1 до 25 включ. |
±25 |
6000 |
|
Св. 25 до 100 включ. |
±50 | |||||
|
Св. 100 до 300 включ. |
±75 | |||||
|
500 |
200 |
Св. 300 до 400 включ. |
±200 |
2500 | ||
|
Св. 400 до 500 включ. |
±300 |
Значения Мах и Min, d, е, n, m и mpe при первичной поверке для трехинтервальных модификаций весов приведены в таблице 4.
Таблица 4 - Метрологические характеристики трехинтервальных модификаций весов
|
Обозначение модификации |
Max, т |
Min, т |
d = e, кг |
m, т |
mpe, кг |
n |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
SCS/ZCS100-5/20/50- [3] |
30 |
0,2 |
10 |
От 0,2 до 5 включ. |
±2,5 |
3000 |
|
Св. 5 до 20 включ. |
±5 | |||||
|
Св. 20 до 30 включ. |
±7,5 | |||||
|
60 |
20 |
Св. 30 до 40 включ. |
±20 |
3000 | ||
|
Св. 40 до 60 включ. |
±30 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±75 |
2000 | ||
|
SCS/ZCS 150-10/20/100-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±50 |
2000 | ||
|
150 |
100 |
Св. 100 до 150 включ. |
±100 |
1500 | ||
|
SCS/ZCS 300-10/50/100-[3] |
60 |
0,2 |
10 |
От 0,2 до 5 включ. |
±5 |
6000 |
|
Св. 5 до 20 включ. |
±10 | |||||
|
Св. 20 до 60 включ. |
±15 | |||||
|
100 |
50 |
Св. 60 до 100 включ. |
±50 |
2000 | ||
|
300 |
100 |
Св.100 до 200 включ. |
±100 |
3000 | ||
|
Св. 200 до 300 включ |
±150 | |||||
|
SCS/ZCS 500-20/100/200- [3] |
100 |
0,4 |
20 |
От 0,4 до 10 включ. |
±10 |
5000 |
|
Св. 10 до 40 включ. |
±20 | |||||
|
Св. 40 до 100 включ |
±15 | |||||
|
300 |
100 |
Св. 100 до 200 включ |
±100 |
3000 | ||
|
Св. 200 до 300 включ. |
±150 | |||||
|
500 |
200 |
Св. 300 до 500 включ. |
±200 |
2500 |
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке, приведенным в таблицах 2 - 4, соответственно.
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 2 - 4, для массы нетто при любом значении массы тары, соответственно.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
|
Показания индикации массы, кг, не более |
Мах +9е |
|
Диапазон выборки массы тары (Т-), % от Мах |
от 0 до 100 |
2 Режим взвешивания в движении
Пределы допускаемой погрешности (МРЕ) при определении полной массы ТС в движении для модификаций со следующими Max и d не превышают большего из следующих значений и округленного до ближайшего значения цены деления:
Таблица 6
|
Мах, т |
Процент от условно истинного значения полной массы ТС, % | ||||
|
0,2 |
0,5 |
1,0 |
2,0 |
5,0 | |
|
Действительная цена деления, d, кг | |||||
|
20 |
5; 10 |
5; 10 |
5; 10; 20 |
5; 10; 20 |
5; 10; 20 |
|
50 |
5; 10; |
5; 10; |
5; 10; 20 |
5; 10; 20 |
5; 10; 20 |
|
60 |
10; 20 |
10; 20 |
10; 20 |
10; 20 |
10; 20 |
|
80 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
|
100 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
|
120 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
|
150 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
|
200 |
50; 100; |
50; 100; |
50; 100; |
50; 100; 50/100 |
50; 100; |
|
50/100 |
50/100 |
50/100 |
50/100 | ||
|
250 |
50; 100; |
50; 100; |
50; 100; |
50; 100; 50/100 |
50; 100; |
|
50/100 |
50/100 |
50/100 |
50/100 | ||
|
300 |
50; 100; |
50; 100; |
50; 100; |
50; 100; 50/100 |
50; 100; |
|
50/100 |
50/100 |
50/100 |
50/100 | ||
|
400 |
50; 100; |
50; 100; |
50; 100; |
50; 100; 50/100 |
50; 100; |
|
50/100 |
50/100 |
50/100 |
50/100 | ||
|
500 |
50; 100; |
50; 100; |
50; 100; |
50; 100; 50/100 |
50; 100; |
|
50/100 |
50/100 |
50/100 |
50/100 | ||
Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 7, округленного до ближайшего значения цены деления;
б) 1-d - при первичной поверке, 2^d - при периодической поверке.
Таблица 7
|
Мах, т |
Процент от условно истинного значения статической эталонной нагрузки на одиночную ось, % | ||||
|
0,5 |
1,0 |
2,0 |
5,0 |
10,0 | |
|
Действительная цена деления, d, кг | |||||
|
20 |
5; 10 |
5; 10 |
5; 10; 20 |
5; 10; 20 |
5; 10; 20 |
|
50 |
5; 10; |
5; 10; |
5; 10; 20 |
5; 10; 20 |
5; 10; 20 |
|
60 |
10; 20 |
10; 20 |
10; 20 |
10; 20 |
10; 20 |
|
80 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
|
100 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
|
120 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
|
150 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
|
200 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
250 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
300 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
400 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
500 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 8, округленного до ближайшего значения цены деления;
б) bd^n - при первичной поверке, 2^п - при периодической поверке.
Таблица 8
|
Мах, т |
Процент от скорректированного среднего значения нагрузки на одиночную ось или скорректированного среднего значения нагрузки на группу осей, % | ||||
|
0,5 |
1,0 |
2,0 |
5,0 |
10,0 | |
|
Действительная цена деления, d, кг | |||||
|
20 |
5; 10 |
5; 10 |
5; 10; 20 |
5; 10; 20 |
5; 10; 20 |
|
50 |
5; 10; |
5; 10; |
5; 10; 20 |
5; 10; 20 |
5; 10; 20 |
|
60 |
10; 20 |
10; 20 |
10; 20 |
10; 20 |
10; 20 |
|
80 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
10; 20; 10/20 |
|
100 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
|
120 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
20; 50; 20/50 |
|
150 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
50; 20/50 |
|
200 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
250 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
300 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
400 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
|
500 |
50; 100; |
50; 100; 50/100 |
50; 100; |
50; 100; |
50; 100; 50/100 |
|
50/100 |
50/100 |
50/100 | |||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная рабочая скорость (Vmax), км/ч, не более |
8 |
|
Минимальная рабочая скорость (Vmin), км/ч, не более |
1 |
|
Максимальное количество осей ТС, ед., не более |
6 |
|
Направление движения при взвешивании |
двустороннее |
|
Диапазон рабочей температуры терминалов, °С |
от -10 до +40 |
|
Особый диапазон рабочих температур для ГПУ, °С: |
от -50 до +50 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Потребляемая мощность, В-A, не более |
600 |
|
Время прогрева весов, мин, не менее |
30 |
|
Количество весовых платформ |
от 1 до 10 |
|
Габаритные размеры платформы ГПУ весов, мм: - длина |
от 400 до 40 000 |
|
- ширина |
от 400 до 12 000 |
|
- высота |
от 100 до 1500 |
|
Масса ГПУ весов, кг, не более |
25000 |
