Сведения о средстве измерений: 80825-20 Датчики уровня топлива

Номер по Госреестру СИ: 80825-20
80825-20 Датчики уровня топлива
(EUROSENS Dominator)

Назначение средства измерений:
Датчики уровня топлива EUROSENS Dominator (далее - датчики) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах и преобразований измерительной информации в выходные аналоговые сигналы напряжения и частоты переменного тока и выходные цифровые сигналы.

сертификация программного обеспечения
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики уровня топлива
Рисунок № 1
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики уровня топлива
Рисунок № 2
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики уровня топлива
Рисунок № 3
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 4
Внешний вид.
Датчики уровня топлива
Рисунок № 4
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 5
Внешний вид.
Датчики уровня топлива
Рисунок № 5
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 6
Внешний вид.
Датчики уровня топлива
Рисунок № 6
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 7
Внешний вид.
Датчики уровня топлива
Рисунок № 7
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 8
Внешний вид.
Датчики уровня топлива
Рисунок № 8
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 9
Внешний вид.
Датчики уровня топлива
Рисунок № 9

Общие сведения

Дата публикации - 03.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 180018
ID в реестре СИ - 1386136
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

EUROSENS Dominator,

Производитель

Изготовитель - Закрытое акционерное общество "Мехатроника" (ЗАО "Мехатроника")
Страна - БЕЛАРУСЬ
Населенный пункт - г. Вилейка
Уведомление о начале осуществления предпринимательской деятельности - Да

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Датчики уровня топлива (EUROSENS Dominator)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "Мехатроника" (ЗАО "Мехатроника")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80825-20
31.12.2025
Датчики уровня топлива, EUROSENS Dominator
Закрытое акционерное общество "Мехатроника" (ЗАО "Мехатроника") (БЕЛАРУСЬ г. Вилейка)
ОТ
МП
3 года

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики уровня топлива (EUROSENS Dominator)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • EUROSENS Dominator
  • 1 1 0 1 0 0 0 0

    Стоимость поверки Датчики уровня топлива (EUROSENS Dominator)

    Организация, регион Стоимость, руб Средняя стоимость
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    3600 3600

    Программное обеспечение

    Датчики имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики датчиков нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в память датчиков предприятием-изготовителем и не доступно для изменения пользователем.

    Внешнее ПО «Eurosens Dominator User Configurator», устанавливаемое на персональный компьютер, предназначено для конфигурирования датчиков EUROSENS Dominator 2, EUROSENS Dominator AF, EUROSENS Dominator CAN, EUROSENS Dominator RS, а также для отображения на экране идентификационной и измерительной информации и её хранении. Внешнее ПО «Eurosens Dominator User Configurator» защищено восьмизначным паролем.

    Внешнее ПО «Конфигуратор Dominator BT», устанавливаемое на смартфон, предназначено для конфигурирования датчиков EUROSENS Dominator BT, а также для отображения на экране идентификационной и измерительной информации и её хранении.

    Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО датчиков представлены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Eurosens Dominator

    Номер версии (идентификационный номер ПО), не ниже:

    - для датчиков EUROSENS Dominator 2, EUROSENS Dominator AF и EUROSENS Dominator RS

    1.9

    - для датчиков EUROSENS Dominator CAN

    1.8

    - для датчиков EUROSENS Dominator BT

    1.2

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на корпус датчиков методом гравировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам уровня топлива EUROSENS Dominator

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ИЦРМ-МП-145-20 «ГСИ. Датчики уровня топлива EUROSENS Dominator. Методика поверки», утверждённому ООО «ИЦРМ» 27.07.2020 г.

    Основные средства поверки:

    • - рулетка измерительная металлическая РНГ модификации Р20Н2, исполнения Г (регистрационный номер в Федеральном информационном фонде 60606-15);

    • - вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Закрытое акционерное общество «Мехатроника» (ЗАО «Мехатроника»), Республика Беларусь
    Юридический адрес: 222417, Республика Беларусь, Минская обл., г. Вилейка, ул. 1 Мая, д. 80, корп. 631-С-12498, каб. 29
    Адрес: 222417, Республика Беларусь, Минская обл., г. Вилейка, ул. 17 Сентября, д. 30
    Телефон: +375-1771-713-00
    Факс: +375-1771-241-90
    E-mail: office@mechatronics.by

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
    Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия датчиков основан на измерении электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразовании значения электрической емкости в значения уровня, а также дальнейшей передачи измерительной информации в выходные аналоговые сигналы напряжения и частоты переменного тока или в выходные цифровые сигналы.

    Датчики состоят из чувствительного элемента и корпуса, в котором размещены: линейный преобразователь уровня, генератор частоты, узел гальванической развязки, микроконтроллер, датчик температуры и узел последовательного интерфейса.

    Чувствительным элементом датчика является цилиндрический конденсатор, образованный двумя электродами - стержнем, заключенным в трубку, ёмкость которого изменяется при изменении уровня погружения конструкции в рабочую среду. Конденсатор включен в задающую цепь измерительного генератора, изменение уровня погружения электродов приводит к изменению ёмкости конденсатора и соответствующему изменению периода колебаний измерительного генератора.

    Датчики могут быть оснащены жидкокристаллическим (далее - ЖК) дисплеем.

    Рабочая среда датчиков по ГОСТ 305-2013 и ГОСТ 32513-2013.

    Датчики выпускаются в модификациях со следующей структурой условного обозначения:

    EUROSENS Dominator [X]-[Y]

    Наименование модификации

    Индекс выбирается из ряда:

    2 - датчики с аналоговыми выходными сигналами напряжения и частоты переменного тока, а также цифровым выходным сигналом по интерфейсу RS-232, RS-485 или CAN;

    AF - датчики с аналоговыми выходными сигналами напряжения и частоты переменного тока;

    RS - датчики с цифровым выходным сигналом по интерфейсу RS-232 или

    RS-485;

    CAN - датчики с цифровым выходным сигналом по интерфейсу CAN;

    BT - датчики с беспроводным интерфейсом Bluetooth BLE и автономным питанием.

    Условное обозначение дополнительного функционала: отсутствие индекса - отсутствие дополнительного функционала; I - наличие ЖК-дисплея;

    Mini - уменьшенная габаритная высота корпуса (на корпусе не маркируется).

    Общий вид датчиков представлен на рисунке 1.

    Места пломбировки от несанкционированного доступа изготовителем или организацией, выполнявшей ремонт, представлены на рисунке 2. Пломбировка осуществляется одним из трех способов:

    • 1) пломбировочный трос пропускается через корпус датчика и пломбирует датчики от извлечения и разъем;

    • 2) два пломбировочных троса пропускаются через корпус датчика: один для пломбировки от извлечения, второй для разъема;

    • 3) пломбировочный трос продевается через байонет до его установки и продевается

    через корпус датчиков вверх.

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru
    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

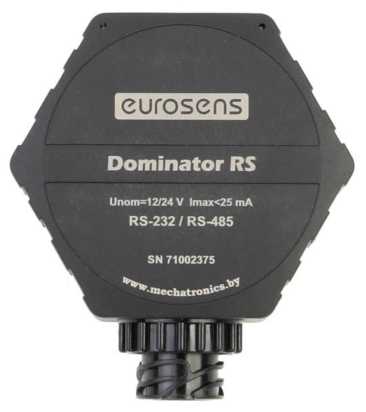

    б) корпус датчиков модификации EUROSENS

    Dominator RS

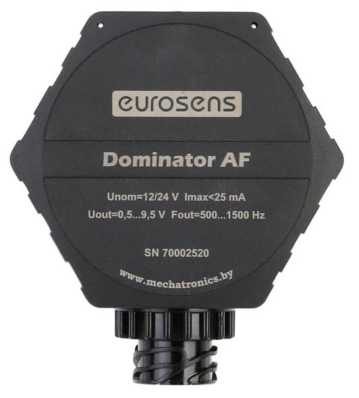

    а) корпус датчиков модификации EUROSENS

    Dominator AF

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

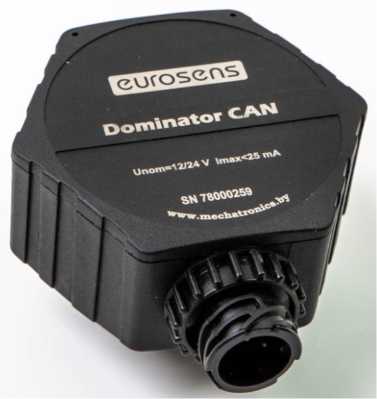

    в) корпус датчиков модификации EUROSENS

    Dominator CAN

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

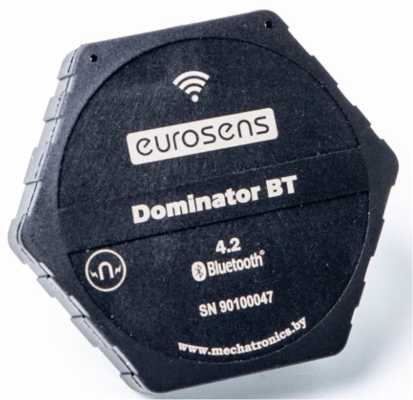

    г) корпус датчиков модификации EUROSENS

    Dominator BT

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru
    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

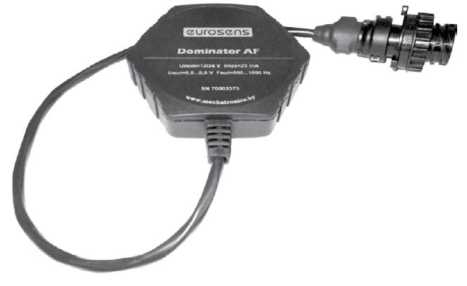

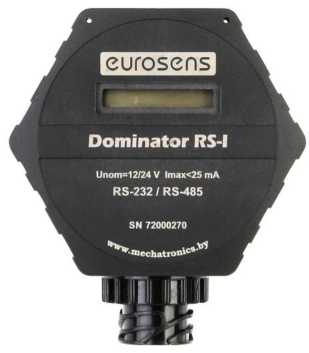

    д) корпус датчиков модификации EUROSENS е) корпус датчиков модификации EUROSENS

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

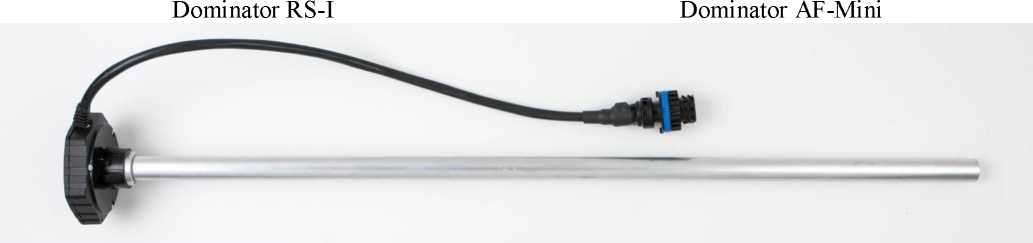

    ж) корпус датчиков совместно с чувствительным элементом (измерительный электрод)

    Рисунок 1 - Общий вид датчиков

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

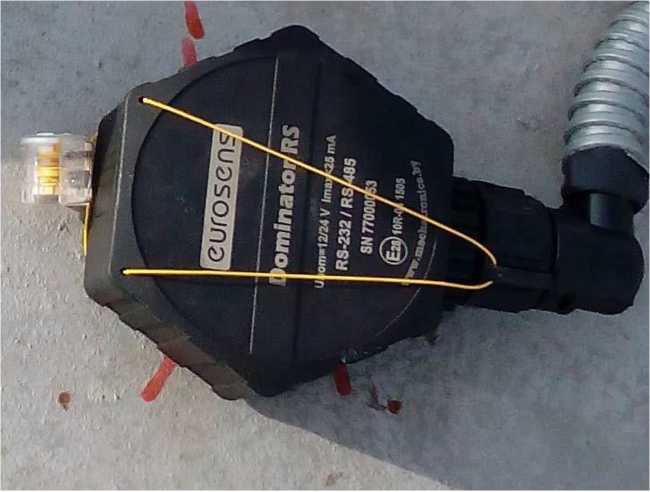

    а) первый способ пломбировки датчиков

    Внешний вид. Датчики уровня топлива (EUROSENS Dominator), http://oei-analitika.ru

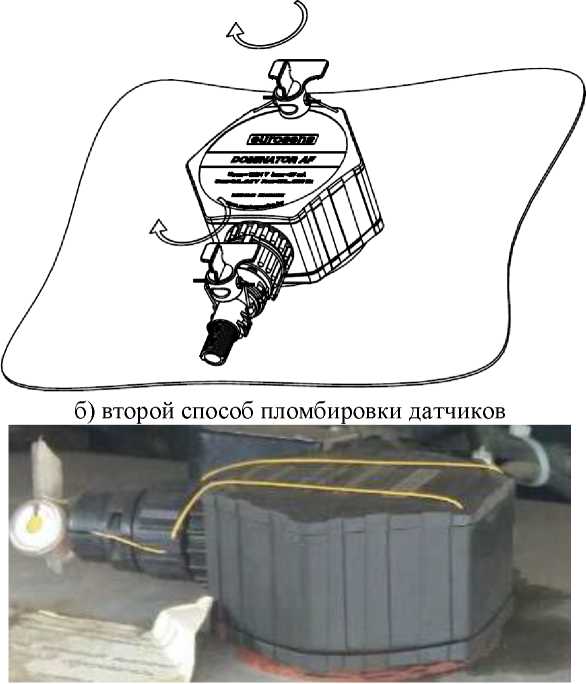

    в) третий способ пломбировки датчиков

    Рисунок 2 - Схемы пломбировки от несанкционированного доступа изготовителем или организацией, выполнявшей ремонт


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Датчик уровня топлива EUROSENS Dominator

    1 шт.

    Индивидуальная упаковка

    1 шт.

    Интерфейсный кабель 1)1

    1 шт.

    Монтажный комплект 2)

    1 шт.

    Комплект сервисный EUROSENS Destination 02 2)

    1 шт.

    Паспорт

    1 экз.

    Руководство по эксплуатации

    1 экз.

    Руководство по использованию программного обеспечения «Конфигуратор Dominator BT» 3)

    -

    1 экз.

    Методика поверки

    ИЦРМ-МП-145-20

    1 экз.

    • 1)  Только для датчиков EUROSENS Dominator 2, EUROSENS Dominator CAN, EUROSENS Dominator RS, EUROSENS Dominator AF.

    • 2) Только по заказу.

    • 3) Только для датчиков EUROSENS Dominator BT.


    Таблица 2 - Метрологические характеристики датчиков

    Наименование характеристики

    Значение

    Длина чувствительного элемента, мм

    от 130 до 1480

    Диапазон показаний уровня, мм

    от 0 до 1480

    Диапазон измерений и преобразований уровня, мм

    от 10 до 1480

    Пределы допускаемой приведённой к длине чувствительного элемента основной погрешности измерений и преобразований уровня, %, для диапазонов измерений и преобразований уровня:

    • - от 10 до 500 мм включ.

    • - свыше 500 до 1480 мм

    ±1

    ±0,5

    Пределы допускаемой приведённой к длине чувствительного элемента дополнительной погрешности измерений и преобразований уровня при изменении температуры окружающей среды от нормальных условий на каждые 10 °С в диапазоне температур от -40 до +60°С

    ±0,15

    Пределы допускаемой приведённой к длине чувствительного элемента дополнительной погрешности измерений и преобразований уровня при изменении температуры окружающей среды от нормальных условий на каждые 10 °С в диапазоне температур свыше +60 до +85°С

    ±0,25

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность, %

    от +15 до + 25

    от 30 до 80

    Таблица 3 - Основные технические характеристики датчиков

    Наименование характеристики

    Значение

    Диапазон показаний температуры окружающей среды, °С

    от -40 до +85

    Выходной аналоговый сигнал для датчиков EUROSENS Dominator 2, EUROSENS Dominator AF:

    • - частота переменного тока, Гц

    • - напряжение переменного тока, В

    от 300 до 2000 1) от 1 до 20 1)1

    Коммуникационный протокол выходного цифрового сигнала для датчиков EUROSENS Dominator 2, Eurosens Dominator RS

    Modbus RTU

    Коммуникационный протокол выходного цифрового сигнала для датчиков EUROSENS Dominator 2, Eurosens Dominator CAN

    SAE J1939

    Коммуникационный протокол беспроводного сигнала по интерфейсу Bluetooth BLE для датчиков EUROSENS Dominator BT

    Bluetooth 4.0

    Диапазон диэлектрической проницаемости рабочей среды

    от 1,80 до

    2,25

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В:

    • - для датчиков EUROSENS Dominator AF

    • - для датчиков EUROSENS Dominator 2

    • - для датчиков Eurosens Dominator RS

    • - для датчиков Eurosens Dominator CAN

    • - для датчиков EUROSENS Dominator BT (элемент питания АА)

    от 9 до 35

    от 10 до 50

    от 10 до 50

    от 10 до 50 3.6

    Класс защиты по ГОСТ 14254-2015

    IP67

    Рабочие условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность при температуре окружающего воздуха +35 °С, %

    от -40 до +85 до 95

    Габаритные размеры, мм, не более:

    • - датчика без электродов

    • - длина

    • - ширина

    • - высота

    • - длина рабочей части

    100

    80

    60 от 150 до 1500 2)

    Масса (без электродов), кг, не более

    0,7

    Средняя наработка на отказ датчика, ч, не менее

    21000

    Средний срок службы, лет, не менее

    8

    • 1) Конкретные значения диапазона устанавливаются во внешнем ПО «Eurosens Dominator User Configurator».

    • 2) В зависимости от заказа.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
