Сведения о средстве измерений: 47731-20 Осциллографы

Номер по Госреестру СИ: 47731-20
47731-20 Осциллографы
(С1-176)

Назначение средства измерений:
Осциллографы С1-176 (далее осциллографы) предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 50 МГц, а также для наблюдения вольт- амперных характеристик (ВАХ) двух- и трехполюсников.

сертификация программного обеспечения
Внешний вид. Осциллографы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы
Рисунок № 1
Внешний вид. Осциллографы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы
Рисунок № 2
Внешний вид. Осциллографы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Осциллографы
Рисунок № 3

Общие сведения

Дата публикации - 24.02.2021
Срок свидетельства - 30.07.2024
Номер записи - 179969
ID в реестре СИ - 1385939
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

С1-176, нет модификации, нет,

Производитель

Изготовитель - Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ")
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Осциллографы (С1-176)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
47731-20
30.07.2024
Осциллографы, С1-176
Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ") (БЕЛАРУСЬ )
ОТ
МП
1 год
33410-21
18.06.2026
Генераторы сигна-лов, Г4-221, Г4-221/1
Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ") (БЕЛАРУСЬ )
ОТ
МП
1 год
25564-21
07.07.2026
Генераторы сигналов низкочастотны, Г3-131
Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ") (БЕЛАРУСЬ )
ОТ
МП
1 год
89499-23
19.12.2027
Вольтметры универсальные, В7-82
Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ") (БЕЛАРУСЬ )
ОТ
МП
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Осциллографы (С1-176)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
(RA.RU.311246)
РСТ
  • нет модификации
  • 1 0 1 0 1 0 1
    АО "ЗРТО"
    (1513)
  • С1-176
  • 2 0 2 0 2 0 2
    АО "НПО "ПРЗ"
    (РОСС СОБ 3.00182.2014)
  • С1-176
  • 1 0 1 0 1 0 1
    ООО "МИРУАР"
    (RA.RU.320061)
  • С1-176
  • 2 2 2 0 0 0 0 0
    АО "РАДИОЗАВОД"
    (RA.RU.310684)
  • нет
  • 2 2 0 2 0 2 0 2
    АО "ОНИИП"
    (RA.RU.311954)
  • С1-176
  • 2 0 2 0 2 0 2

    Стоимость поверки Осциллографы (С1-176)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Пензенский ЦСМ
    Пензенская область
    7223 7223

    Программное обеспечение

    Конструкция осциллографов С1-176 исключает возможность несанкционированного влияния на ПО осциллографов С1-176 и измерительную информацию.


    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю панель прибора методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к осциллографам С1-176

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

    ТУ BY 100039847.103-2010 «Осциллограф С1-176. Технические условия»

    Поверка

    Поверка

    осуществляется по документу МРБ МП.2039-2010 «Осциллограф С1-176. Методика поверки», утвержденному БелГИМ 16 июня 2010 г.

    Основные средства позерки:

    • - вольтметр универсальный В7-65, регистрационный номер 20250-06 в Федеральном информационном фонде;

    • - прибор для калибровки осциллографов импульсного типа И1-9 регистрационный номер 5787-76 в Федеральном информационном фонде;

    • - генератор испытательных импульсов И1-14 регистрационный номер 7512-79 в Федеральном информационном фонде.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


    Изготовитель

    Открытое акционерное общество «МНИПИ» (ОАО «МНИПИ»)
    Адрес: 220113. Республика Беларусь, г. Минск, ул. Я. Коласа. д. 73
    Тел: 017 237-18-77, факс: 017 237-23-92
    E-mail: oaomnipi@mail.belpak.bv

    Испытательный центр

    Экспертиза проведена
    Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
    Телефон (факс): 495 526-63-00
    E-mail: office@vniiftri.ru

    Принцип действия осциллографов С1-176 основан на использовании входного сигнала в качестве управляющего сигнала электронно-лучевой трубки, на экране которой исследуемый сигнал индицируется.

    Осциллографы выполнены в виде настольного переносного прибора и содержат следующие составные части: аттенюаторы каналов А и Б, усилитель предварительный, линия задержки, усилитель выходной, усилитель горизонтального отклонения, усилитель импульсов подсвета, блок развертки, блок управления, электронно-лучевая трубка (ЭЛТ), калибратор, тестер компонентов, блок питания, в состав которого входит схема управления ЭЛТ.

    Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ.

    В предварительном усилителе осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б. смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или их суммы).

    Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов.

    Выходной усилитель Y усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ.

    В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ, выбор источника синхронизации от тракта вертикального отклонения, внешним сигналом или от сети, выбор полярности синхронизирующего сигнала, диапазона частот синхронизации, выработка пилообразных напряжении для осуществления развертки изображения по горизонтали, формирование сигналов для подсвета изображения и для коммутации канатов вертикального отклонения, усиление пилообразных напряжении до величины, обеспечивающей необходимое отклонение луча на экране ЭЛТ, смешение изображения сигналов по горизонтали, калибровка по горизонтали.

    Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки и для частотной компенсации делителя 1:10.

    Блок управления осуществляет выбор режимов работы осциллографа.

    Тестер компонентов вырабатывает двухполярный сигнал треугольной формы для подачи на исследуемые двухполюсники и ступеньки напряжения или тока для подачи на управляющий электрод трехполюсннков и выдает в тракты вертикального и горизонтального отклонения и в усилитель подсвета необходимые сигналы для получения ВАХ на экране ЭЛТ.

    Внешний вид осциллографов и место нанесения знака утверждения типа представлены на рисунке 1.

    Схема пломбировки осциллографов от несанкционированного доступа представлена на рисунке 2.

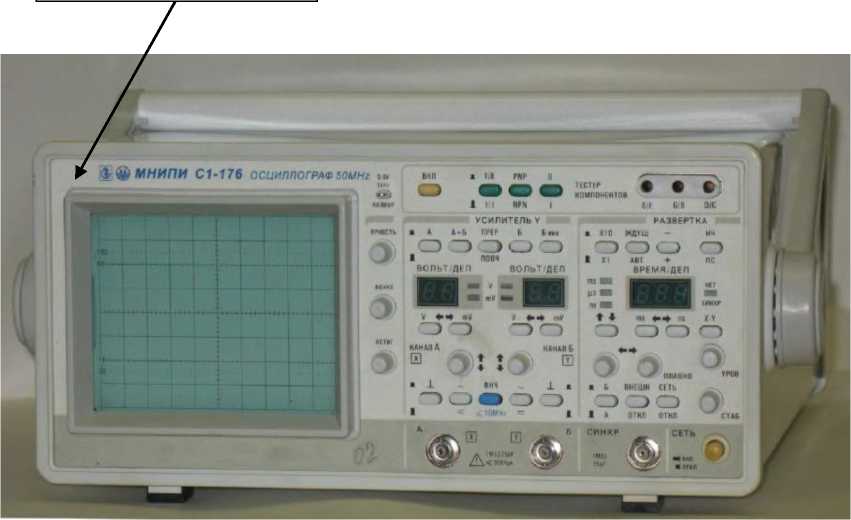

    Место нанесения знака утверждения типа

    Внешний вид. Осциллографы (С1-176), http://oei-analitika.ru

    Рисунок 1 - Внешний вид осциллографов и место нанесения знака утверждения типа

    Внешний вид. Осциллографы (С1-176), http://oei-analitika.ru

    Э,1*Д 1Л21 11 ф      ф

    1 m      “u

    Внешний вид. Осциллографы (С1-176), http://oei-analitika.ru

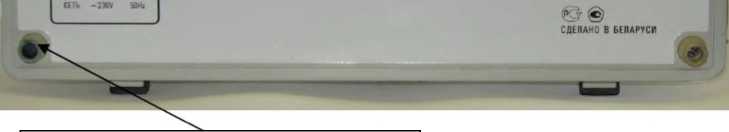

    Место пломбировки от

    несанкционированного доступа

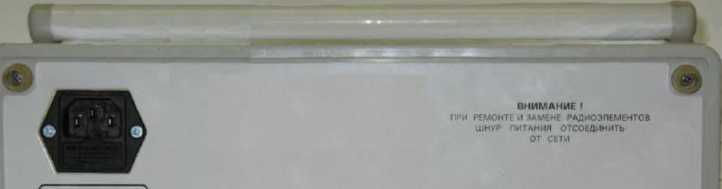

    Рисунок 2 - Задняя поверхность осциллографов с указанием места пломбировки от несанкционированного доступа


    Таблица 3 - Комплектность осциллографов С1-176

    Наименование, тип

    Количество

    Осциллограф С1-176

    1 шт.

    Комплект ЗИП эксплуатационный

    1 шт.

    Эксплуатационная документация:

    • - руководство по эксплуатации УШЯИ.411161.051 РЭ

    • - методика поверки МРБ МП.2039-2010

    1 экз.

    1 экз.


    Основные метрологические и технические характеристики осциллографа приведены в таблице 1.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Входное сопротивление, МОм

    от 0,97 до 1,03

    Входная емкость, пФ, не более

    25

    Диапазон коэффициентов отклонения

    от 2 мВ/дел до 20 В/дел

    Пределы допускаемой относительной погрешности коэффициентов отклонения:

    - в нормальных условиях применения, %

    ±3

    - в рабочих условиях применения, %

    ±4,5

    Пределы допускаемой относительной погрешности коэффициентов отклонения с делителем 1:10:

    - в нормальных условиях применения, %

    ±4

    - в рабочих условиях применения, %

    ±6

    Диапазон коэффициентов развертки, мкс/дел

    от 50 нс/дел до 500 мс/дел

    Пределы допускаемой относительной погрешности коэффициентов развертки:

    - в нормальных условиях применения, %

    ±3

    - в рабочих условиях применения, %

    ±4,5

    Пределы допускаемой относительной погрешности коэффициентов развертки в режиме с растяжкой «х10»:

    - в нормальных условиях применения, %

    ±6

    - в рабочих условиях применения, %

    ±9

    Пределы допускаемой относительной погрешности измерения временных интервалов для коэффициентов развертки от 50 до 200 нс/дел в режиме с растяжкой «х10»:

    - в нормальных условиях применения, %

    ±6

    - в рабочих условиях применения, %

    ±9

    Параметры переходной характеристики, не более:

    - время нарастания, нс

    7

    - выброс, %

    9

    - время установления, нс

    35

    - неравномерность, %

    3

    - неравномерность на участке установления, %

    9

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочая часть экрана ЭЛТ, мм:

    - ширина

    100

    - высота

    80

    Число входных каналов

    2

    Напряжение питания от сети переменного тока частотой от 49,5 до 50,5 Гц, В

    от 207 до 253

    Потребляемая мощность, В А, не более

    90

    Масса, кг, не более

    6,8

    Габаритные размеры, мм, не более:

    - длина

    402

    - ширина

    342

    - высота

    152

    Средняя наработка на отказ, ч, не менее

    8000

    Среднее время восстановления работоспособного состояния, ч, не более

    3

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от -10 до +40

    - относительная влажность воздуха, %, не более

    90 при +25°С

    - атмосферное давление, кПа

    от 53,3 до 106,7


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
