Номер по Госреестру СИ: 80525-20
80525-20 Анализаторы цепей векторные модульные
(P9370А, P9371А, P9372А, P9373А, P9374А, P9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A)
Назначение средства измерений:
Анализаторы цепей векторные модульные Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, Р9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A (далее - анализаторы) предназначены для измерений S-параметров пассивных и активных устройств.
Внешний вид.
Анализаторы цепей векторные модульные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные модульные
Рисунок № 2
Внешний вид.
Анализаторы цепей векторные модульные
Рисунок № 3
Внешний вид.
Анализаторы цепей векторные модульные
Рисунок № 4
Внешний вид.
Анализаторы цепей векторные модульные
Рисунок № 5
Общие сведения
Дата публикации - 22.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179844
ID в реестре СИ - 1385912
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, P9375A, опц. 007, 010, 082, 551, P9374A, P9370A, P5028A, P5023A, P5020A, P5008A, P5000A,
Производитель
Изготовитель - "Keysight Technologies Malaysia Sdn. Bhd"
Страна - РОССИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 7
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы цепей векторные модульные (P9370А, P9371А, P9372А, P9373А, P9374А, P9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
80525-20 Анализаторы цепей векторные модульные (P9370А, P9371А, P9372А, P9373А, P9374А, P9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A) "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
79078-20 Анализаторы цепей векторные (Р4М-40) АО "НПФ "МИКРАН" (РОССИЯ г.Томск) |
Все средства измерений АО "НПФ "МИКРАН"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79937-20 02.12.2025 |
Анализаторы цепей векторные модульные , M9370А, M9371А, M9372А, M9373А, M9374А, M9375А, M9800A, M9801A, M9802A, M9803A, M9804A, M9805A, M9806A, M9807A, M9808A "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
1 год |
|
79936-20 02.12.2025 |
Осциллографы, DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A, MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
1 год |
|
80244-20 23.12.2025 |
Анализаторы электрических цепей и сигналов комбинированные портативные, FieldFox N9913B, FieldFox N9914B, FieldFox N9915B, FieldFox N9916B, FieldFox N9917B, FieldFox N9918B, FieldFox N9933B, FieldFox N9934B, FieldFox N9935B, FieldFox N9936B, FieldFox N9937B, FieldFox N9938B "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
1 год |
|
80525-20 31.12.2025 |
Анализаторы цепей векторные модульные , P9370А, P9371А, P9372А, P9373А, P9374А, P9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
1 год |
|
83724-21 17.11.2026 |
Измерители емкости, U1701B "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
2 года |
|
84783-22 28.02.2027 |
Осциллографы цифровые, InfiniiVision Х "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
1 год |
|
84765-22 28.02.2027 |
Клещи электроизмерительные, U1200 "Keysight Technologies Malaysia Sdn. Bhd" (РОССИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Бесплатный
Кто поверяет Анализаторы цепей векторные (Р4М-40)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 7 | 7 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы цепей векторные (Р4М-40)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится в верхнем левом углу руководства по эксплуатации типографским или компьютерным способом и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам
цепей векторным модульным Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, Р9375А, P5000A,
P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A,
P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу методика поверки 651-20-058 МП «ГСИ. Анализаторы цепей векторные модульные Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, Р9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 28.06.2020.
Основные средства поверки:
наборы мер коэффициентов передачи и
|
отражения |
85052B, |
регистрационный |
|
отражения |
85053В, |
регистрационный |
|
отражения |
85056А, |
регистрационный |
|
отражения |
85057В, |
регистрационный |
|
отражения |
85058В, |
регистрационный |
|
отражения |
85058V, |
регистрационный |
№ 53567-13 в Федеральном информационном фонде;
наборы мер коэффициентов передачи и
№ 53567-13 в Федеральном информационном фонде;
наборы мер коэффициентов передачи и
№ 53566-13 в Федеральном информационном фонде;
наборы мер коэффициентов передачи и
№ 53567-13 в Федеральном информационном фонде;
наборы мер коэффициентов передачи и
№ 53567-13 в Федеральном информационном фонде;
наборы мер коэффициентов передачи и
№ 53567-13 в Федеральном информационном фонде;
частотомер электронно-счетный 53152А, регистрационный № 61967-15 в Федеральном информационном фонде;
стандарт частоты рубидиевый FS 725, регистрационный № 31222-06 в Федеральном информационном фонде;
блок измерительный ваттметра №914А, регистрационный № 57386-14 в Федеральном информационном фонде;
преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8485A, регистрационный № 58375-14 в Федеральном информационном фонде;
преобразователь измерительные термоэлектрические ваттметров поглощаемой мощности N8488A, регистрационный № 58375-14 в Федеральном информационном фонде;
преобразователи измерительные Е4414А, регистрационный № 57163-14 в Федеральном информационном фонде;
преобразователи измерительные термоэлектрические ваттметров поглощаемой мощн ости N8487A, регистрационный № 57386-14 в Федеральном информационном фонде;
преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8482A, регистрационный № 57386-14 в Федеральном информационном фонде;
преобразователи измерительные Е9304А, регистрационный № 57387-14 в Федеральном информационном фонде
генератор сигналов E8257D, регистрационный № 74333-19 в Федеральном информационном фонде;
анализатор спектра Е4448А, регистрационный № 56128-14 в Федеральном информационном фонде;
аттенюаторы ступенчатые программируемые 8494G и 8496G, регистрационный № 60239-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia Телефон (факс): + 1800-888 848; +1800-801 664Web-сайт: http://www.keysight. com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 495 797 3900; +7 495 797 3901
Web-сайт: http://www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на воздействии выходных сигналом со встроенного синтезатора частоты (СЧ) на исследуемое устройство и раздельном измерении параметров падающего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных приемников. В своём составе анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S-
параметров.
Конструктивно анализаторы выполнены в виде USB модулей. Отображение результатов измерений происходит на внешнем персональном компьютере с использованием специализированного программного обеспечения (далее - ПО).
Анализаторы обеспечивают измерение амплитудно-частотных и фазо-частотных характеристик различных устройств. В анализаторах реализованы все виды векторной коррекции систематических погрешностей, в том числе поддерживаются модули электронной калибровки.
Управление режимами, задание форматов представления измерительной информации могут производиться с помощью ПО, поставляемого производителем.
Анализаторы могут оснащаться опциями, приведенными в таблице 1.
Таблица 1 - Опции анализаторов
|
Опция |
Описание опций |
Модели анализатора | |||
|
P9370^ P937^, P9372^ P9373^ P9374^ P9375А |
P5000A, P5001A, P5002A, P5003A, P5004A, P5005A, P5006A, P5007A, P5008A |
P5020A, P5021A, P5022A, P5023A, P5024A |
P5025A, P5026A, P5027A, P5028A | ||
|
007 |
Автоматическое исключение оснастки |
+ |
- |
- |
- |
|
009 |
Смещение частоты и скалярные измерения параметров преобразователей частоты |
+ | |||
|
010 |
Анализ во временной области |
+ |
- |
- |
- |
|
021 |
Импульсный модулятор первого источника зондирующего сигнала |
- |
+ |
+ |
+ |
|
022 |
Импульсный модулятор второго источника зондирующего сигнала |
- |
- |
+ |
+ |
|
090 |
Аппаратное обеспечения для анализа спектра |
- |
+ |
+ |
+ |
|
200 |
Два измерительных порта, один источник зондирующего сигнала, аттенюаторы на входе измерительных приемников |
- |
+ |
- |
- |
|
400 |
Четыре измерительных порта, один источник зондирующего сигнала, аттенюаторы на входе измерительных приемников |
+ |
+ | ||
|
402 |
Четыре измерительных порта, два источника зондирующего сигнала, аттенюаторы на входе измерительных приемников |
+ |
+ | ||
|
551 |
Многопортовая калибровка |
+ |
- |
- |
- |
|
600 |
Шесть измерительных порта, один источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, тройники подачи смещения по постоянному току |
+ | |||
|
KS8400A |
Приложение для автоматизации испытаний |
+ |
+ |
+ |
+ |
|
S94701A |
Модуль разработки последовательности измерений |
+ |
+ |
+ |
+ |
|
S94702A |
Модуль выполнения последовательности измерений |
+ |
+ |
+ |
+ |
|
S95551A |
Многопортовая калибровка |
- |
+ |
+ |
+ |
|
S97007A |
Автоматическое исключение оснастки |
- |
+ |
+ |
+ |
Общий вид анализаторов приведен на рисунках 1 - 7.
Место нанесения знака утверждения типа
Места пломбирования от несанкционированного доступа
Рисунок 1 - Общий вид внешней панели анализаторов Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, Р9375А
Места пломбирования от несанкционированного доступа
Место нанесения знака утверждения типа

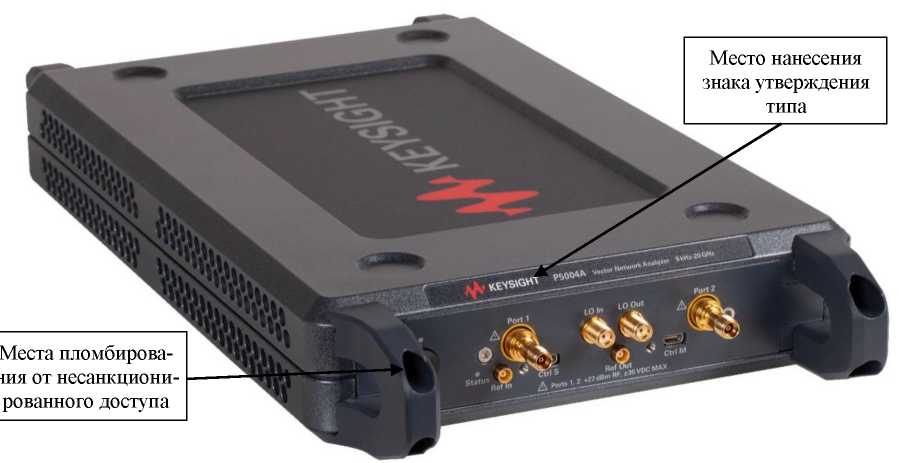

Рисунок 2 - Общий вид внешней панели анализаторов P5000A, P5001A, P5002A,
P5003A, P5004A, P5005A, P5006A, P5007A, P5008A
|
г? |
— | |||||
|
USB 3.0 |
10MHz Out |
41, | ||||
|
4—4 |
rh |
То Host PC ' • .4 |
Trig 1 Trig 2 | |||
|
г |
|ЦВД |
"" |
4 и* | |||
|
к |
__J |
Рисунок 3 - Общий вид задней панели анализаторов Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, Р9375А, P5000A, P5001A, P5002A, P5003A, P5004A, P5005A, P5006A, P5007A, P5008A
Места пломбирования от несанкционированного доступа
Место нанесения знака утверждения типа

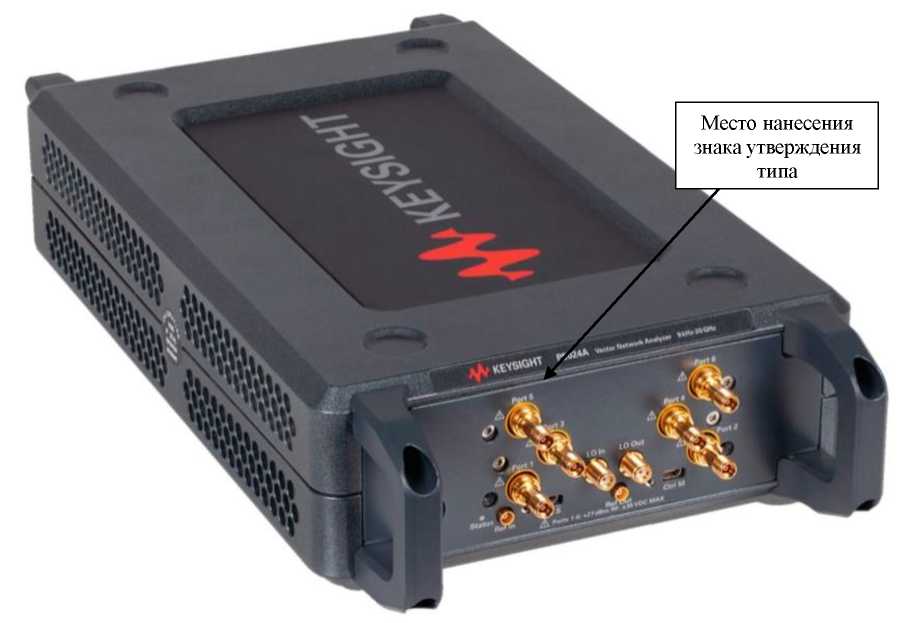

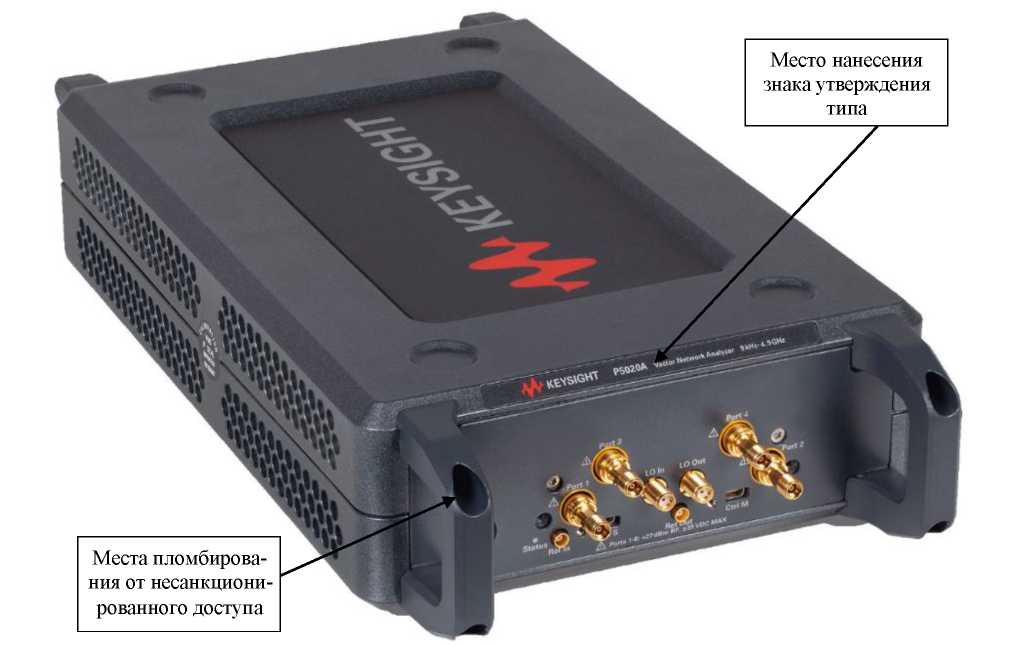

Рисунок 4 - Общий вид внешней панели анализаторов P5020A, P5021A, P5022A,
P5023A, P5024A с опциями 400 или 402
Место нанесения знака утверждения типа

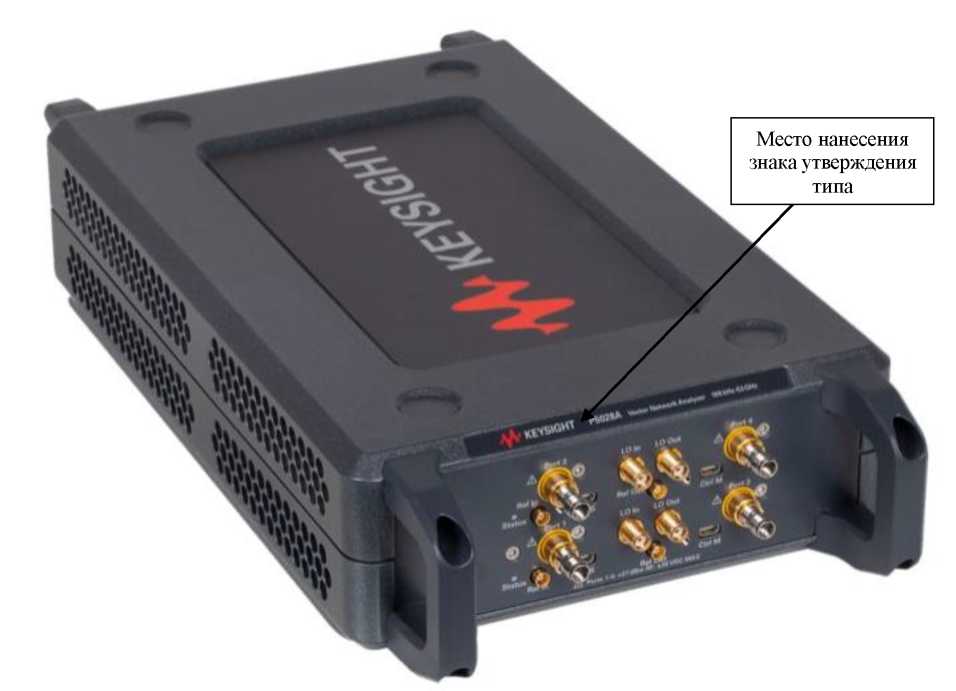

Рисунок 5 - Общий вид внешней панели анализаторов P5020A, P5021A, P5022A, P5023A,
P5024A с опцией 600
Место нанесения знака утверждения типа
Рисунок 6 - Общий вид внешней панели анализаторов P5025A, P5026A, P5027A, P5028A

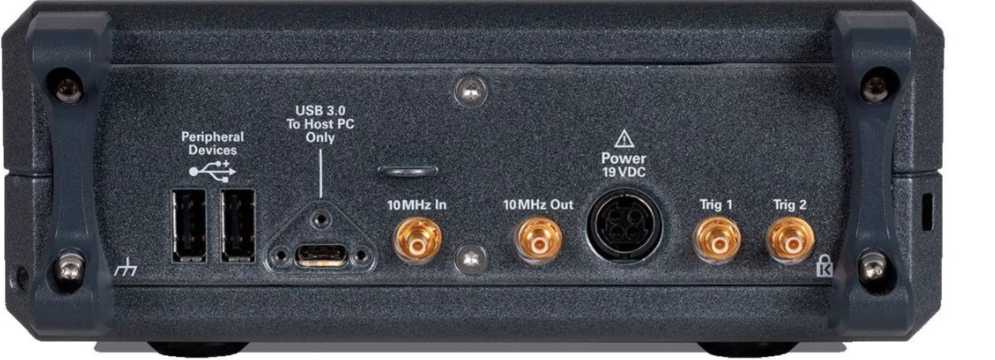

Рисунок 7 - Общий вид задней панели анализаторов P5020A, P5021A, P5022A, P5023A, P5024A, P5025A, P5026A, P5027A, P5028A
Прог рМаемстманплооемобибреосвпае-ч
ниПя оОт нперсеаднкнцаизоннаич-
роМваентнроогол одгоистчуепсак
но для управления работой анализаторов.
значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р50.2.077-20 1 4.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО модели анализатора: Р9370А, P9371 А, Р9372А, Р9373А, Р9374А |
P937xA PXI VNA Firmware |
|
Р9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A |
PXIe/USB VNA Firmware |
|
Номер версии (идентификационный номер) ПО модели анализатора: Р9370А, P9371 А, Р9372А, Р9373А, Р9374А |
не ниже A.13.10 |
|
Р9375А, P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A, P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A |
не ниже A.13.70 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный модульный |
Р9370А, или Р9371А, или Р9372А, или Р9373А, или Р9374А, или Р9375А, или P5000A, или P5020A, или P5001A, или P5021A, или P5002A, или P5022A, или P5003A, или P5023A, или P5004A, или P5024A, или P5005A, или P5025A, или P5006A, или P5026A, или P5007A, или P5027A, или P5008A, или P5028A |
1 шт. 1) |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
651-20-058 МП |
1 экз. |
|
1)1 - по заказу | ||
Таблица 3 - Метрологические характеристики анализаторов моделей Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, P9375A
|
Наименование характеристики |
Значение характеристики анализатора модели | |||||
|
P9370A |
P9371A |
P9372A |
P9373A |
P9374A |
P9375A | |
|
Нижняя граница диапазона частот, кГц |
300 | |||||
|
Верхняя граница диапазона частот, ГГц |
4 |
6,5 |
9 |
14 |
20 |
26,5 |
|
Разрешение по частоте, Гц, не более от 300 кГц до 2,5 ГГц включ. св. 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 ГГц |
1 2 3 6 12 | |||||
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора |
±1 • IO-6 | |||||
|
Количество измерительных портов |
2 | |||||
|
Дискретность установки частоты, Гц, не более |
1 | |||||
|
Диапазон установки значений ширины фильтра промежуточной частоты приемника, Гц |
от 10 до 1,2 • 106 | |||||
|
Тип коаксиального соединителя измерительного порта по ГОСТ 13317-89 |
тип IX, розетка (3,5 мм) | |||||
Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики анализатора модели | |||||||
|
P9370A |
P9371A |
P9372A |
P9373A |
P9374A |
P9375A | |||
|
Максимально допустимый уровень переменной (ВЧ) состав- | ||||||||
|
ляющей сигнала на входе изме- | ||||||||
|
рительного порта, дБм1) |
+20 | |||||||
|
Диапазон значений постоянной | ||||||||
|
составляющей сигнала на входе | ||||||||
|
измерительного порта, В |
±35 | |||||||
|
Системный динамический диапазон в диапазоне частот, дБ, не | ||||||||
|
менее | ||||||||
|
от 10 до 250 МГц включ. |
98 |
98 |
98 |
98 |
98 |
98 | ||
|
св. 250 до 1000 МГц включ. |
115 |
115 |
115 |
115 |
115 |
115 | ||
|
св. 1,0 до 4,5 ГГц включ. |
115 |
115 |
115 |
115 |
115 |
115 | ||
|
св. 4,5 до 6,5 ГГц включ. |
115 |
115 |
115 |
115 |
115 | |||
|
св. 6,5 до 9 ГГц включ. |
- |
114 |
114 |
114 |
114 | |||
|
св. 9 до 14 ГГц включ. |
- |
- |
114 |
114 |
114 | |||
|
св. 14 до 18 ГГц включ. |
- |
- |
- |
112 |
112 | |||
|
св. 18 до 20 ГГц включ. |
- |
- |
- |
110 |
110 | |||
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
95 | ||||
|
Максимальный уровень стабилизированной мощности сигнала на выходе измерительного порта в диапазоне частот, дБм, | ||||||||
|
не менее | ||||||||
|
от 10 до 250 МГц включ. |
0 |
0 |
0 |
0 |
0 |
0 | ||
|
св. 250 МГц до 4,5 ГГц включ. |
7 |
7 |
7 |
7 |
7 |
7 | ||
|
св. 4,5 до 6,5 ГГц включ. |
7 |
7 |
7 |
7 |
7 | |||
|
св. 6,5 до 9 ГГц включ. |
6 |
6 |
6 |
6 | ||||
|
св. 9 до 14 ГГц включ. |
- |
6 |
6 |
6 | ||||
|
св. 14 до 18 ГГц включ. |
- |
- |
4 |
4 | ||||
|
св. 18 до 20 ГГц включ. |
- |
- |
2 |
2 | ||||
|
св. 20 до 24 ГГц включ. |
- |
-3 | ||||||
|
Минимальный уровень стабилизированной мощности сигнала на выходе измерительного порта в диапазоне частот от 10 МГц до 24 ГГц включ., дБм, | ||||||||
|
не более |
-40 | |||||||
|
Дискретность установки уровня | ||||||||
|
мощности, дБ, не более |
0,01 | |||||||
|
Наименование характеристики |
Значение характеристики анализатора модели | |||||
|
P9370A |
P9371A |
P9372A |
P9373A |
P9374A |
P9375A | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, при выходном уровне мощности от минус 40 до минус 30 дБм включительно, в диапазоне частот, дБ | ||||||
|
от 10 до 250 МГц включ. |
±4,5 |
±4,5 |
±4,5 |
±4,5 |
±4,5 |
±4,5 |
|
св. 250 до 1000 МГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
св. 1 до 4,5 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
св. 4,5 до 6,5 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 | |
|
св. 6,5 до 9 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 | ||
|
св. 9 до 14 ГГц включ. |
- |
±1,5 |
±1,5 |
±1,5 | ||
|
св. 14 до 18 ГГц включ. |
- |
- |
±1,5 |
±1,5 | ||
|
св. 18 до 20 ГГц включ. |
- |
- |
±1,5 |
±1,5 | ||
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
±3,0 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, при выходном уровне свыше минус 30 дБм в диапазоне частот, дБ | ||||||
|
от 10 до 250 МГц включ. |
±2,5 |
±2,5 |
±2,5 |
±2,5 |
±2,5 |
±2,5 |
|
св. 250 до 1000 МГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
св. 1 до 4,5 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
св. 4,5 до 6,5 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 | |
|
св. 6,5 до 9 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 | ||
|
св. 9 до 14 ГГц включ. |
- |
±1,5 |
±1,5 |
±1,5 | ||
|
св. 14 до 18 ГГц включ. |
- |
- |
±1,5 |
±1,5 | ||
|
св. 18 до 20 ГГц включ. |
- |
- |
±1,5 |
±1,5 | ||
|
св. 20 до 24 ГГц включ. |
- |
±3,0 | ||||
|
Средний уровень собственных шумов приемного тракта анализаторов по входу измерительного порта при полосе пропускания 10 Гц в диапазоне частот, дБм, не более | ||||||
|
от 10 до 250 МГц включ. |
-98 |
-98 |
-98 |
-98 |
-98 |
-98 |
|
св. 250 до 1000 МГц включ. |
-108 |
-108 |
-108 |
-108 |
-108 |
-108 |
|
св. 1 до 4,5 ГГц включ. |
-108 |
-108 |
-108 |
-108 |
-108 |
-108 |
|
св. 4,5 до 6,5 ГГц включ. |
-108 |
-108 |
-108 |
-108 |
-108 | |
|
св. 6,5 до 9 ГГц включ. |
-108 |
-108 |
-108 |
-108 | ||
|
св. 9 до 14 ГГц включ. |
- |
-108 |
-108 |
-108 | ||
|
св. 14 до 18 ГГц включ. |
- |
- |
-108 |
-108 | ||
|
св. 18 до 20 ГГц включ. |
- |
- |
-108 |
-108 | ||
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
-98 | ||
|
Наименование характеристики |
Значение характеристики анализатора модели | |||||
|
P9370A |
P9371A |
P9372A |
P9373A |
P9374A |
P9375A | |
|
Н |
еисправленные характеристики | |||||
|
Направленность в диапазоне частот, дБ, не менее | ||||||
|
от 300 кГц до 2 МГц включ. |
7 |
7 |
7 |
7 |
7 |
7 |
|
св. 2 до 1000 МГц включ. |
20 |
20 |
20 |
20 |
20 |
20 |
|
св. 1 до 2 ГГц включ. |
20 |
20 |
20 |
20 |
20 |
20 |
|
св. 2 до 4,5 ГГц включ. |
18 |
18 |
18 |
18 |
18 |
18 |
|
св. 4,5 до 6,5 ГГц включ. |
15 |
15 |
15 |
15 |
15 | |
|
св. 6,5 до 9 ГГц включ. |
- |
10 |
10 |
10 |
10 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
9 |
9 |
9 | |
|
св. 14 до 20 ГГц включ. |
- |
- |
- |
4 |
4 | |
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
- |
3 | |
|
Согласование источника в диапазоне частот, дБ, не менее | ||||||
|
от 300 кГц до 2 МГц включ. |
9 |
9 |
9 |
9 |
9 |
9 |
|
св. 2 до 1000 МГц включ. |
19 |
19 |
19 |
19 |
19 |
19 |
|
св. 1 до 2 ГГц включ. |
20 |
20 |
20 |
20 |
20 |
20 |
|
св. 2 до 4,5 ГГц включ. |
20 |
20 |
20 |
20 |
20 |
20 |
|
св. 4,5 до 6,5 ГГц включ. |
15 |
15 |
15 |
15 |
15 | |
|
св. 6,5 до 9 ГГц включ. |
- |
11 |
11 |
11 |
11 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
9 |
9 |
9 | |
|
св. 14 до 20 ГГц включ. |
- |
- |
- |
6 |
6 | |
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
- |
5 | |
|
Согласование нагрузки в диапазоне частот, дБ, не менее | ||||||
|
от 300 кГц до 2 МГц включ. |
9 |
9 |
9 |
9 |
9 |
9 |
|
св. 2 до 1000 МГц включ. |
21 |
21 |
21 |
21 |
21 |
21 |
|
св. 1 до 2 ГГц включ. |
19 |
19 |
19 |
19 |
19 |
19 |
|
св. 2 до 4,5 ГГц включ. |
13 |
13 |
13 |
13 |
13 |
13 |
|
св. 4,5 до 6,5 ГГц включ. |
11 |
11 |
11 |
11 |
11 | |
|
св. 6,5 до 9 ГГц включ. |
- |
8 |
8 |
8 |
8 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
7 |
7 |
7 | |
|
св. 14 до 20 ГГц включ. |
- |
- |
- |
6 |
6 | |
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
- |
4 | |
|
Наименование характеристики |
Значение характеристики анализатора модели | |||||
|
P9370A |
P9371A |
P9372A |
P9373A |
P9374A |
P9375A | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения амплитуды (шумы трассы) в полосе частот, при полосе фильтра ПЧ 1 кГц, выходная мощность минус 5 дБм, дБ СКЗ2) от 10 до 4,5 ГГц включ. |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
|
св. 4,5 до 6,5 ГГц включ. |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
±0,003 | |
|
св. 6,5 до 9 ГГц включ. |
- |
±0,003 |
±0,003 |
±0,003 |
±0,003 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
±0,003 |
±0,003 |
±0,003 | |
|
св. 14 до 20 ГГц включ. |
- |
- |
- |
±0,003 |
±0,003 | |
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
- |
±0,006 | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения фазы (шумы трассы) в полосе частот, при полосе фильтра ПЧ 1 кГц, выходная мощность минус 5 дБм, градус СКЗ от 10 до 4,5 ГГц включ. |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
|
св. 4,5 до 6,5 ГГц включ. |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,03 | |
|
св. 6,5 до 9 ГГц включ. |
- |
±0,03 |
±0,03 |
±0,03 |
±0,03 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
±0,03 |
±0,03 |
±0,03 | |
|
св. 14 до 20 ГГц включ. |
- |
- |
- |
±0,03 |
±0,03 | |
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
- |
±0,06 | |
|
Верхняя граница линейности (точка компрессии по уровню 0,2 дБ) приемного тракта в диапазоне частот, дБм, не менее от 10 до 250 МГц включ. |
0 |
0 |
0 |
0 |
0 |
0 |
|
св. 250 до 1000 МГц включ. |
7 |
7 |
7 |
7 |
7 |
7 |
|
св. 1 до 4,5 ГГц включ. |
7 |
7 |
7 |
7 |
7 |
7 |
|
св. 4,5 до 6,5 ГГц включ. |
7 |
7 |
7 |
7 |
7 | |
|
св. 6,5 до 9 ГГц включ. |
6 |
6 |
6 |
6 | ||
|
св. 9 до 14 ГГц включ. |
- |
6 |
6 |
6 | ||
|
св. 14 до 18 ГГц включ. |
- |
- |
4 |
4 | ||
|
св. 18 до 20 ГГц включ. |
- |
- |
2 |
2 | ||
|
св. 20 до 24 ГГц включ. |
- |
- |
- |
-3 | ||
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой абсо- |
Амплитуда, дБ |
Фаза, градус |
|
лютной погрешности измерений в динамическом диапазоне, при опорном уровне минус 10 дБм в диапазоне частот от 1 до 4 ГГц при уровне входной мощности, дБм | ||
|
10 |
±0,180 |
±1,424 |
|
0 |
±0,051 |
±0,353 |
|
-10 |
±0,032 |
±0,210 |
|
-20 |
±0,043 |
±0,283 |
|
-30 |
±0,053 |
±0,355 |
|
-40 |
±0,066 |
±0,440 |
|
-50 |
±0,085 |
±0,564 |
|
-60 |
±0,122 |
±0,812 |
|
-70 |
±0,217 |
±1,448 |
|
-80 |
±0,485 |
±3,297 |
|
-90 |
±1,258 |
±8,965 |
|
-100 |
±3,292 |
±27,438 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||
|
Исправленные характеристики системы с использованием калибровочного набора 85052D в диапа- |
Направленность, дБ |
Согласование источника, дБ |
Согласование нагрузки, дБ |
Неравномерность коэффициента отражения, дБ |
Неравномерность коэффициента передачи, дБ | ||
|
Ампли- |
Фаза, |
Ампли- |
Фаза, | ||||
|
зоне частот при уровне выходной мощности ми- | |||||||
|
нус 5 дБм |
туда, дБ |
градус |
туда, дБ |
градус | |||
|
от 0,3 до 2 МГц включ. |
42 |
37 |
42 |
±0,068 |
±0,450 |
±0,003 |
±0,020 |
|
св. 2 до 1000 МГц включ. |
42 |
37 |
42 |
±0,019 |
±0,123 |
±0,003 |
±0,020 |
|
св. 1 до 2 ГГц включ. |
42 |
37 |
42 |
±0,021 |
±0,136 |
±0,003 |
±0,020 |
|
св. 2 до 4,5 ГГц включ. |
38 |
31 |
38 |
±0,055 |
±0,361 |
±0,004 |
±0,027 |
|
св. 4,5 до 6,5 ГГц включ. |
38 |
31 |
38 |
±0,089 |
±0,584 |
±0,004 |
±0,027 |
|
св. 6,5 до 9 ГГц включ. |
36 |
28 |
36 |
±0,155 |
±1,023 |
±0,008 |
±0,052 |
|
св. 9 до 14 ГГц включ. |
36 |
28 |
36 |
±0,195 |
±1,286 |
±0,008 |
±0,052 |
|
св. 14 до 20 ГГц включ. |
36 |
28 |
36 |
±0,233 |
±1,536 |
±0,008 |
±0,052 |
|
св. 20 до 24 ГГц включ. |
36 |
25 |
30 |
±0,442 |
±2,915 |
±0,011 |
±0,072 |
|
Исправленные характеристики системы с использованием калибровочного набора N4691B или N4691D в диапазоне частот при уровне выходной |
правленность, |
Согласование источника, дБ |
Согласование нагрузки, дБ |
Неравномерность коэффициента отражения, дБ |
Неравномерность коэффициента передачи, дБ | ||
|
Ампли- |
Фаза, |
Ампли- |
Фаза, | ||||
|
мощности минус 5 дБм |
К ч |
туда, дБ |
градус |
туда, дБ |
градус | ||
|
от 0,3 до 2 МГц включ. |
31 |
29 |
29 |
±0,210 |
±1,400 |
±0,120 |
±0,74 |
|
св. 2 до 1000 МГц включ. |
41 |
36 |
41 |
±0,021 |
±0,140 |
±0,061 |
±0,40 |
|
св. 1 до 2 ГГц включ. |
52 |
47 |
52 |
±0,007 |
±0,044 |
±0,020 |
±0,14 |
|
св. 2 до 4,5 ГГц включ. |
48 |
45 |
48 |
±0,015 |
±0,095 |
±0,031 |
±0,20 |
|
св. 4,5 до 6,5 ГГц включ. |
48 |
45 |
48 |
±0,020 |
±0,140 |
±0,031 |
±0,20 |
|
св. 6,5 до 9 ГГц включ. |
48 |
45 |
45 |
±0,033 |
±0,220 |
±0,031 |
±0,20 |
|
св. 9 до 14 ГГц включ. |
46 |
42 |
43 |
±0,053 |
±0,350 |
±0,041 |
±0,27 |
|
св. 14 до 20 ГГц включ. |
46 |
42 |
42 |
±0,067 |
±0,440 |
±0,041 |
±0,27 |
|
св. 20 до 24 ГГц включ. |
44 |
40 |
40 |
±0,110 |
±0,690 |
±0,051 |
±0,34 |
|
1) дБм - дБ относительно 1 мВт; | |||||||
|
2) СКЗ - среднее квадратическое значение | |||||||
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи в диапазоне частот анализаторов моделей Р9370А, Р9371А, Р9372А, Р9373А, Р9374А, Р9375А
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в частотном диапазоне с использованием калибровочного набора 85052D при уровне выходной мощности минус 5 дБм1) в диапазоне частот
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 300 кГц до 250 МГц включ. |
св. 0,25 до 2 ГГц включ. |
св. 2 до 4,5 ГГц включ. |
св. 4,5 до 8 ГГц включ. | |
|
0 |
±0,008 |
±0,008 |
±0,013 |
±0,013 |
|
0,1 |
±0,009 |
±0,009 |
±0,014 |
±0,014 |
|
0,2 |
±0,010 |
±0,010 |
±0,015 |
±0,015 |
|
0,4 |
±0,013 |
±0,012 |
±0,020 |
±0,020 |
|
0,6 |
±0,017 |
±0,016 |
±0,026 |
±0,027 |
|
0,8 |
±0,022 |
±0,021 |
±0,035 |
±0,035 |
|
1 |
±0,026 |
±0,026 |
±0,046 |
±0,046 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
0 |
±0,016 |
±0,016 |
±0,016 |
±0,033 |
|
0,1 |
±0,018 |
±0,018 |
±0,018 |
±0,035 |
|
0,2 |
±0,019 |
±0,020 |
±0,020 |
±0,037 |
|
0,4 |
±0,025 |
±0,025 |
±0,026 |
±0,046 |
|
0,6 |
±0,034 |
±0,034 |
±0,035 |
±0,058 |
|
0,8 |
±0,046 |
±0,046 |
±0,046 |
±0,075 |
|
1 |
±0,060 |
±0,060 |
±0,060 |
±0,094 |
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
модуля |
коэффициента отражения, градус | |||
|
коэффициента |
от 300 кГц до |
св. 0,25 до 2 ГГц |
св. 2 до |
св. 4,5 до |
|
отражения |
250 МГц включ. |
включ. |
4,5 ГГц включ. |
8 ГГц включ. |
|
0,1 |
±5,28 |
±5,08 |
±8,01 |
±8,02 |
|
0,2 |
±3,01 |
±2,81 |
±4,41 |
±4,43 |
|
0,4 |
±1,95 |
±1,77 |
±2,85 |
±2,86 |
|
0,6 |
±1,67 |
±1,53 |
±2,53 |
±2,54 |
|
0,8 |
±1,56 |
±1,48 |
±2,53 |
±2,53 |
|
1 |
±1,51 |
±1,51 |
±2,65 |
±2,65 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
0,1 |
±10,17 |
±10,19 |
±10,35 |
±20,30 |
|
0,2 |
±5,60 |
±5,62 |
±5,77 |
±10,86 |
|
0,4 |
±3,64 |
±3,66 |
±3,79 |
±6,69 |
|
0,6 |
±3,26 |
±3,28 |
±3,38 |
±5,66 |
|
0,8 |
±3,29 |
±3,29 |
±3,35 |
±5,39 |
|
1 |
±3,46 |
±3,46 |
±3,46 |
±5,40 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в | ||||
|
частотном диапазоне с использованием калибровочного набора 85052D при уровне вы- | ||||
|
ходной мощности минус 5 дБм в диапазоне частот | ||||
|
Значение |
Пределы допускаемой абсолютной погрешности измерений амплитуды | |||
|
модуля |
коэффициента передачи, дБ | |||
|
коэффициента |
от 300 кГц до |
св. 0,25 до 2 ГГц |
св. 2 до |
св. 4,5 до |
|
передачи, дБ |
250 МГц включ. |
включ. |
4,5 ГГц включ. |
8 ГГц включ. |
|
10 |
±0,38 |
±0,10 |
±0,17 |
±0,21 |
|
0 |
±0,05 |
±0,05 |
±0,13 |
±0,16 |
|
-10 |
±0,09 |
±0,07 |
±0,14 |
±0,17 |
|
-20 |
±0,10 |
±0,08 |
±0,15 |
±0,18 |
|
-30 |
±0,11 |
±0,09 |
±0,16 |
±0,19 |
|
-40 |
±0,13 |
±0,10 |
±0,17 |
±0,20 |
|
-50 |
±0,17 |
±0,13 |
±0,20 |
±0,23 |
|
-60 |
±0,30 |
±0,20 |
±0,26 |
±0,29 |
|
-70 |
±0,74 |
±0,40 |
±0,46 |
±0,49 |
|
-80 |
±2,02 |
±1,01 |
±1,06 |
±1,08 |
|
-90 |
±5,12 |
±2,68 |
±2,72 |
±2,73 |
|
-100 |
±10,87 |
±6,46 |
±6,48 |
±6,49 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
10 |
±0,25 |
±0,32 |
±0,43 |
±0,90 |
|
0 |
±0,20 |
±0,24 |
±0,27 |
±0,50 |
|
-10 |
±0,21 |
±0,25 |
±0,29 |
±0,53 |
|
-20 |
±0,22 |
±0,26 |
±0,30 |
±0,54 |
|
-30 |
±0,23 |
±0,27 |
±0,31 |
±0,55 |
|
-40 |
±0,24 |
±0,28 |
±0,33 |
±0,56 |
|
-50 |
±0,27 |
±0,31 |
±0,35 |
±0,59 |
|
-60 |
±0,33 |
±0,37 |
±0,42 |
±0,67 |
|
-70 |
±0,52 |
±0,56 |
±0,60 |
±1,01 |
|
-80 |
±1,11 |
±1,14 |
±1,18 |
±2,18 |
|
-90 |
±2,76 |
±2,78 |
±2,81 |
±5,21 |
|
-100 |
±6,51 |
±6,52 |
±6,54 |
±10,92 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в | ||||
|
частотном диапазоне с использованием калибровочного набора 85052D при уровне выход- | ||||
|
ной мощности минус 5 дБм в диапазоне частот | ||||
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
модуля |
коэффициента передачи, градус | |||
|
коэффициента |
от 300 кГц до |
св. 0,25 до 2 ГГц |
св. 2 до |
св. 4,5 до |
|
передачи, дБ |
250 МГц включ. |
включ. |
4,5 ГГц включ. |
8 ГГц включ. |
|
10 |
±2,93 |
±0,54 |
±1,19 |
±1,54 |
|
0 |
±0,34 |
±0,35 |
±0,84 |
±1,03 |
|
-10 |
±0,61 |
±0,43 |
±0,91 |
±1,12 |
|
-20 |
±0,69 |
±0,50 |
±0,98 |
±1,19 |
|
-30 |
±0,77 |
±0,57 |
±1,06 |
±1,27 |
|
-40 |
±0,88 |
±0,68 |
±1,16 |
±1,37 |
|
-50 |
±1,13 |
±0,86 |
±1,33 |
±1,54 |
|
-60 |
±2,01 |
±1,31 |
±1,77 |
±1,98 |
|
-70 |
±5,09 |
±2,70 |
±3,13 |
±3,32 |
|
-80 |
±15,16 |
±7,08 |
±7,47 |
±7,64 |
|
-90 |
±53,43 |
±21,16 |
±21,55 |
±21,72 |
|
-100 |
±180,00 |
±180,00 |
±180,00 |
±180,00 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
10 |
±1,82 |
±2,30 |
±4,39 |
±7,60 |
|
0 |
±1,31 |
±1,58 |
±1,84 |
±3,38 |
|
-10 |
±1,39 |
±1,68 |
±2,08 |
±3,68 |
|
-20 |
±1,46 |
±1,75 |
±2,16 |
±3,76 |
|
-30 |
±1,54 |
±1,82 |
±2,24 |
±3,84 |
|
-40 |
±1,64 |
±1,92 |
±2,34 |
±3,94 |
|
-50 |
±1,81 |
±2,10 |
±2,51 |
±4,14 |
|
-60 |
±2,24 |
±2,52 |
±2,93 |
±4,72 |
|
-70 |
±3,56 |
±3,83 |
±4,22 |
±7,14 |
|
-80 |
±7,87 |
±8,11 |
±8,46 |
±16,64 |
|
-90 |
±21,95 |
±22,19 |
±22,53 |
±55,38 |
|
-100 |
±180,00 |
±180,00 |
±180,00 |
±180,00 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в частотном диапазоне с использованием калибровочного набора N4691B или N4691D при уровне выходной мощности минус 5 дБм в диапазоне частот
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 300 кГц до 250 МГц включ. |
св. 0,25 до 2 ГГц включ. |
св. 2 до 4,5 ГГц включ. |
св. 4,5 до 8 ГГц включ. | |
|
0 |
±0,005 |
±0,003 |
±0,004 |
±0,004 |
|
0,1 |
±0,007 |
±0,004 |
±0,005 |
±0,005 |
|
0,2 |
±0,008 |
±0,004 |
±0,006 |
±0,006 |
|
0,4 |
±0,012 |
±0,006 |
±0,009 |
±0,009 |
|
0,6 |
±0,016 |
±0,008 |
±0,011 |
±0,011 |
|
0,8 |
±0,020 |
±0,011 |
±0,014 |
±0,014 |
|
1 |
±0,024 |
±0,013 |
±0,018 |
±0,018 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
0 |
±0,005 |
±0,006 |
±0,006 |
±0,007 |
|
0,1 |
±0,006 |
±0,007 |
±0,007 |
±0,009 |
|
0,2 |
±0,007 |
±0,008 |
±0,008 |
±0,011 |
|
0,4 |
±0,009 |
±0,011 |
±0,012 |
±0,015 |
|
0,6 |
±0,012 |
±0,015 |
±0,015 |
±0,020 |
|
0,8 |
±0,015 |
±0,019 |
±0,019 |
±0,025 |
|
1 |
±0,019 |
±0,023 |
±0,023 |
±0,030 |
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
модуля |
коэффициента отражения, градус | |||
|
коэффициента |
от 300 кГц до |
св. 0,25 до 2 ГГц |
св. 2 до |
св. 4,5 до |
|
отражения |
250 МГц включ. |
включ. |
4,5 ГГц включ. |
8 ГГц включ. |
|
0,1 |
±3,88 |
±2,01 |
±3,09 |
±3,11 |
|
0,2 |
±2,42 |
±1,25 |
±1,85 |
±1,87 |
|
0,4 |
±1,72 |
±0,89 |
±1,26 |
±1,27 |
|
0,6 |
±1,52 |
±0,79 |
±1,10 |
±1,11 |
|
0,8 |
±1,42 |
±0,76 |
±1,04 |
±1,04 |
|
1 |
±1,35 |
±0,76 |
±1,02 |
±1,02 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
0,1 |
±3,28 |
±3,97 |
±4,13 |
±5,39 |
|
0,2 |
±1,97 |
±2,38 |
±2,53 |
±3,30 |
|
0,4 |
±1,34 |
±1,63 |
±1,76 |
±2,30 |
|
0,6 |
±1,17 |
±1,42 |
±1,53 |
±1,99 |
|
0,8 |
±1,10 |
±1,35 |
±1,41 |
±1,82 |
|
1 |
±1,08 |
±1,34 |
±1,34 |
±1,70 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в частотном диапазоне с использованием калибровочного набора N4691B или N4691D при | ||||
|
уровне выходной мощности минус 5 дБм в диапазоне частот | ||||
|
Значение |
Пределы допускаемой абсолютной погрешности измерений амплитуды | |||
|
модуля |
коэффициента передачи, дБ | |||
|
коэффициента |
от 300 кГц до |
св. 0,25 до 2 ГГц |
св. 2 до |
св. 4,5 до |
|
передачи, дБ |
250 МГц включ. |
включ. |
4,5 ГГц включ. |
8 ГГц включ. |
|
10 |
±0,41 |
±0,10 |
±0,12 |
±0,13 |
|
0 |
±0,09 |
±0,05 |
±0,07 |
±0,08 |
|
-10 |
±0,12 |
±0,07 |
±0,09 |
±0,09 |
|
-20 |
±0,13 |
±0,08 |
±0,10 |
±0,10 |
|
-30 |
±0,15 |
±0,09 |
±0,11 |
±0,11 |
|
-40 |
±0,16 |
±0,10 |
±0,12 |
±0,13 |
|
-50 |
±0,20 |
±0,13 |
±0,15 |
±0,15 |
|
-60 |
±0,32 |
±0,20 |
±0,22 |
±0,22 |
|
-70 |
±0,75 |
±0,40 |
±0,42 |
±0,42 |
|
-80 |
±2,03 |
±1,01 |
±1,03 |
±1,03 |
|
-90 |
±5,13 |
±2,68 |
±2,69 |
±2,69 |
|
-100 |
±10,88 |
±6,46 |
±6,46 |
±6,47 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
10 |
±0,13 |
±0,18 |
±0,26 |
±0,55 |
|
0 |
±0,08 |
±0,10 |
±0,10 |
±0,13 |
|
-10 |
±0,09 |
±0,11 |
±0,12 |
±0,17 |
|
-20 |
±0,10 |
±0,12 |
±0,13 |
±0,18 |
|
-30 |
±0,12 |
±0,14 |
±0,14 |
±0,20 |
|
-40 |
±0,13 |
±0,15 |
±0,16 |
±0,21 |
|
-50 |
±0,16 |
±0,18 |
±0,19 |
±0,24 |
|
-60 |
±0,22 |
±0,24 |
±0,25 |
±0,36 |
|
-70 |
±0,42 |
±0,44 |
±0,45 |
±0,78 |
|
-80 |
±1,03 |
±1,04 |
±1,05 |
±2,04 |
|
-90 |
±2,69 |
±2,70 |
±2,71 |
±5,14 |
|
-100 |
±6,47 |
±6,47 |
±6,48 |
±10,88 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в частотном диапазоне с использованием калибровочного набора N4691B или N4691D при | ||||
|
уровне выходной мощности минус 5 дБм в диапазоне частот | ||||
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
модуля |
коэффициента передачи, градус | |||
|
коэффициента |
от 300 кГц до |
св. 0,25 до 2 ГГц |
св. 2 до |
св. 4,5 до |
|
передачи, дБ |
250 МГц включ. |
включ. |
4,5 ГГц включ. |
8 ГГц включ. |
|
10 |
±3,17 |
±0,54 |
±0,84 |
±1,02 |
|
0 |
±0,58 |
±0,36 |
±0,49 |
±0,51 |
|
-10 |
±0,84 |
±0,44 |
±0,59 |
±0,62 |
|
-20 |
±0,92 |
±0,51 |
±0,66 |
±0,69 |
|
-30 |
±1,00 |
±0,59 |
±0,73 |
±0,76 |
|
-40 |
±1,11 |
±0,69 |
±0,83 |
±0,86 |
|
-50 |
±1,35 |
±0,87 |
±1,01 |
±1,04 |
|
-60 |
±2,18 |
±1,32 |
±1,46 |
±1,49 |
|
-70 |
±5,21 |
±2,71 |
±2,84 |
±2,87 |
|
-80 |
±15,25 |
±7,09 |
±7,21 |
±7,23 |
|
-90 |
±53,56 |
±21,17 |
±21,29 |
±21,31 |
|
-100 |
±180,00 |
±180,00 |
±180,00 |
±180,00 |
|
св. 8 до |
св. 9 до 14 ГГц |
св. 14 до |
св. 20 до | |
|
9 ГГц включ. |
включ. |
20 ГГц включ. |
24 ГГц включ. | |
|
10 |
±1,04 |
±1,36 |
±3,21 |
±5,07 |
|
0 |
±0,53 |
±0,64 |
±0,66 |
±0,86 |
|
-10 |
±0,64 |
±0,77 |
±0,93 |
±1,24 |
|
-20 |
±0,71 |
±0,84 |
±1,01 |
±1,33 |
|
-30 |
±0,78 |
±0,92 |
±1,09 |
±1,41 |
|
-40 |
±0,88 |
±1,02 |
±1,19 |
±1,52 |
|
-50 |
±1,06 |
±1,19 |
±1,36 |
±1,74 |
|
-60 |
±1,51 |
±1,64 |
±1,80 |
±2,51 |
|
-70 |
±2,89 |
±3,00 |
±3,16 |
±5,44 |
|
-80 |
±7,25 |
±7,36 |
±7,50 |
±15,42 |
|
-90 |
±21,33 |
±21,44 |
±21,58 |
±53,81 |
|
-100 |
±180,00 |
±180,00 |
±180,00 |
±180,00 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,011 |
±0,018 |
±0,019 |
|
0,2 |
±0,013 |
±0,021 |
±0,022 |
|
0,4 |
±0,019 |
±0,029 |
±0,029 |
|
0,6 |
±0,026 |
±0,039 |
±0,040 |
|
0,8 |
±0,033 |
±0,052 |
±0,052 |
|
1 |
±0,041 |
±0,066 |
±0,067 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. |
|
0,01 |
±56,395 |
±180,000 |
±180,000 |
|
0,02 |
±25,452 |
±55,257 |
±56,414 |
|
0,05 |
±10,808 |
±20,050 |
±20,347 |
|
0,1 |
±6,129 |
±10,599 |
±10,757 |
|
0,2 |
±3,851 |
±6,122 |
±6,217 |
|
0,4 |
±2,797 |
±4,152 |
±4,217 |
|
0,6 |
±2,509 |
±3,727 |
±3,784 |
|
0,8 |
±2,400 |
±3,690 |
±3,743 |
|
1 |
±2,351 |
±3,809 |
±3,858 |
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. | |
|
-100 |
±10,564 |
±5,058 |
±5,062 |
|
-90 |
±4,880 |
±1,997 |
±2,002 |
|
-80 |
±1,888 |
±0,772 |
±0,781 |
|
-70 |
±0,707 |
±0,383 |
±0,397 |
|
-60 |
±0,351 |
±0,280 |
±0,297 |
|
-50 |
±0,270 |
±0,247 |
±0,264 |
|
-40 |
±0,245 |
±0,228 |
±0,246 |
|
-30 |
±0,229 |
±0,213 |
±0,231 |
|
-20 |
±0,215 |
±0,199 |
±0,217 |
|
-10 |
±0,203 |
±0,190 |
±0,207 |
|
0 |
±0,169 |
±0,185 |
±0,202 |
|
10 |
±0,498 |
±0,229 |
±0,246 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. |
|
10 |
±180,000 |
±52,205 |
±52,271 |
|
0 |
±48,937 |
±14,973 |
±15,026 |
|
-10 |
±14,061 |
±5,324 |
±5,399 |
|
-20 |
±4,879 |
±2,573 |
±2,680 |
|
-30 |
±2,388 |
±1,868 |
±1,988 |
|
-40 |
±1,836 |
±1,642 |
±1,766 |
|
-50 |
±1,670 |
±1,516 |
±1,640 |
|
-60 |
±1,563 |
±1,414 |
±1,538 |
|
-70 |
±1,465 |
±1,318 |
±1,442 |
|
-80 |
±1,382 |
±1,255 |
±1,379 |
|
-90 |
±1,123 |
±1,230 |
±1,349 |
|
-100 |
±3,747 |
±1,420 |
±1,594 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6,5 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,011 |
±0,018 |
±0,019 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
|
0,4 |
±0,019 |
±0,029 |
±0,032 |
|
0,6 |
±0,026 |
±0,039 |
±0,043 |
|
0,8 |
±0,033 |
±0,052 |
±0,057 |
|
1 |
±0,041 |
±0,066 |
±0,073 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6,5 ГГц включ. |
|
0,01 |
±56,395 |
±180,000 |
±180,000 |
|
0,02 |
±25,452 |
±55,257 |
±57,044 |
|
0,05 |
±10,808 |
±20,050 |
±20,716 |
|
0,1 |
±6,129 |
±10,599 |
±11,109 |
|
0,2 |
±3,851 |
±6,122 |
±6,565 |
|
0,4 |
±2,797 |
±4,152 |
±4,563 |
|
0,6 |
±2,509 |
±3,727 |
±4,127 |
|
0,8 |
±2,400 |
±3,690 |
±4,083 |
|
1 |
±2,351 |
±3,809 |
±4,195 |
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. | |
|
-100 |
±10,564 |
±5,058 |
±5,073 |
|
-90 |
±4,880 |
±1,997 |
±2,022 |
|
-80 |
±1,888 |
±0,772 |
±0,815 |
|
-70 |
±0,707 |
±0,383 |
±0,447 |
|
-60 |
±0,351 |
±0,280 |
±0,353 |
|
-50 |
±0,270 |
±0,247 |
±0,321 |
|
-40 |
±0,245 |
±0,228 |
±0,303 |
|
-30 |
±0,229 |
±0,213 |
±0,288 |
|
-20 |
±0,215 |
±0,199 |
±0,274 |
|
-10 |
±0,203 |
±0,190 |
±0,264 |
|
0 |
±0,169 |
±0,185 |
±0,259 |
|
10 |
±0,498 |
±0,229 |
±0,303 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. |
|
10 |
±180,000 |
±52,205 |
±52,490 |
|
0 |
±48,937 |
±14,973 |
±15,201 |
|
-10 |
±14,061 |
±5,324 |
±5,651 |
|
-20 |
±4,879 |
±2,573 |
±3,031 |
|
-30 |
±2,388 |
±1,868 |
±2,379 |
|
-40 |
±1,836 |
±1,642 |
±2,163 |
|
-50 |
±1,670 |
±1,516 |
±2,038 |
|
-60 |
±1,563 |
±1,414 |
±1,936 |
|
-70 |
±1,465 |
±1,318 |
±1,841 |
|
-80 |
±1,382 |
±1,255 |
±1,777 |
|
-90 |
±1,123 |
±1,230 |
±1,738 |
|
-100 |
±3,747 |
±1,420 |
±2,094 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,011 |
±0,018 |
±0,020 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
|
0,4 |
±0,019 |
±0,029 |
±0,032 |
|
0,6 |
±0,026 |
±0,039 |
±0,044 |
|
0,8 |
±0,033 |
±0,052 |
±0,058 |
|
1 |
±0,041 |
±0,066 |
±0,074 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. |
|
0,01 |
±56,395 |
±180,000 |
±180,000 |
|
0,02 |
±25,452 |
±55,257 |
±58,445 |
|
0,05 |
±10,808 |
±20,050 |
±21,064 |
|
0,1 |
±6,129 |
±10,599 |
±11,297 |
|
0,2 |
±3,851 |
±6,122 |
±6,681 |
|
0,4 |
±2,797 |
±4,152 |
±4,644 |
|
0,6 |
±2,509 |
±3,727 |
±4,197 |
|
0,8 |
±2,400 |
±3,690 |
±4,146 |
|
1 |
±2,351 |
±3,809 |
±4,251 |
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. | |
|
-100 |
±10,564 |
±5,058 |
±5,076 |
|
-90 |
±4,880 |
±1,997 |
±2,029 |
|
-80 |
±1,888 |
±0,772 |
±0,827 |
|
-70 |
±0,707 |
±0,383 |
±0,464 |
|
-60 |
±0,351 |
±0,280 |
±0,371 |
|
-50 |
±0,270 |
±0,247 |
±0,340 |
|
-40 |
±0,245 |
±0,228 |
±0,322 |
|
-30 |
±0,229 |
±0,213 |
±0,307 |
|
-20 |
±0,215 |
±0,199 |
±0,293 |
|
-10 |
±0,203 |
±0,190 |
±0,284 |
|
0 |
±0,169 |
±0,185 |
±0,278 |
|
10 |
±0,498 |
±0,229 |
±0,332 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. |
|
10 |
±180,000 |
±52,205 |
±52,568 |
|
0 |
±48,937 |
±14,973 |
±15,265 |
|
-10 |
±14,061 |
±5,324 |
±5,744 |
|
-20 |
±4,879 |
±2,573 |
±3,156 |
|
-30 |
±2,388 |
±1,868 |
±2,517 |
|
-40 |
±1,836 |
±1,642 |
±2,303 |
|
-50 |
±1,670 |
±1,516 |
±2,178 |
|
-60 |
±1,563 |
±1,414 |
±2,076 |
|
-70 |
±1,465 |
±1,318 |
±1,980 |
|
-80 |
±1,382 |
±1,255 |
±1,915 |
|
-90 |
±1,123 |
±1,230 |
±1,863 |
|
-100 |
±3,747 |
±1,420 |
±2,378 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,011 |
±0,018 |
±0,021 |
|
0,2 |
±0,013 |
±0,021 |
±0,025 |
|
0,4 |
±0,019 |
±0,029 |
±0,037 |
|
0,6 |
±0,026 |
±0,039 |
±0,052 |
|
0,8 |
±0,033 |
±0,052 |
±0,070 |
|
1 |
±0,041 |
±0,066 |
±0,091 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. |
|
0,01 |
±56,395 |
±180,000 |
±180,000 |
|
0,02 |
±25,452 |
±55,257 |
±59,417 |
|
0,05 |
±10,808 |
±20,050 |
±21,617 |
|
0,1 |
±6,129 |
±10,599 |
±11,847 |
|
0,2 |
±3,851 |
±6,122 |
±7,270 |
|
0,4 |
±2,797 |
±4,152 |
±5,324 |
|
0,6 |
±2,509 |
±3,727 |
±4,967 |
|
0,8 |
±2,400 |
±3,690 |
±5,004 |
|
1 |
±2,351 |
±3,809 |
±5,197 |
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. | |
|
-100 |
±10,564 |
±5,058 |
±5,092 |
|
-90 |
±4,880 |
±1,997 |
±2,059 |
|
-80 |
±1,888 |
±0,772 |
±0,878 |
|
-70 |
±0,707 |
±0,383 |
±0,534 |
|
-60 |
±0,351 |
±0,280 |
±0,448 |
|
-50 |
±0,270 |
±0,247 |
±0,418 |
|
-40 |
±0,245 |
±0,228 |
±0,400 |
|
-30 |
±0,229 |
±0,213 |
±0,385 |
|
-20 |
±0,215 |
±0,199 |
±0,371 |
|
-10 |
±0,203 |
±0,190 |
±0,362 |
|
0 |
±0,169 |
±0,185 |
±0,358 |
|
10 |
±0,498 |
±0,229 |
±0,439 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. |
|
10 |
±180,000 |
±52,205 |
±52,876 |
|
0 |
±48,937 |
±14,973 |
±15,519 |
|
-10 |
±14,061 |
±5,324 |
±6,117 |
|
-20 |
±4,879 |
±2,573 |
±3,649 |
|
-30 |
±2,388 |
±1,868 |
±3,048 |
|
-40 |
±1,836 |
±1,642 |
±2,839 |
|
-50 |
±1,670 |
±1,516 |
±2,715 |
|
-60 |
±1,563 |
±1,414 |
±2,613 |
|
-70 |
±1,465 |
±1,318 |
±2,517 |
|
-80 |
±1,382 |
±1,255 |
±2,454 |
|
-90 |
±1,123 |
±1,230 |
±2,415 |
|
-100 |
±3,747 |
±1,420 |
±3,144 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,011 |
±0,018 |
±0,021 |
|
0,2 |
±0,013 |
±0,021 |
±0,025 |
|
0,4 |
±0,019 |
±0,029 |
±0,037 |
|
0,6 |
±0,026 |
±0,039 |
±0,052 |
|
0,8 |
±0,033 |
±0,052 |
±0,070 |
|
1 |
±0,041 |
±0,066 |
±0,091 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
0,01 |
±56,395 |
±180,000 |
±180,000 |
|
0,02 |
±25,452 |
±55,257 |
±59,536 |
|
0,05 |
±10,808 |
±20,050 |
±21,682 |
|
0,1 |
±6,129 |
±10,599 |
±11,909 |
|
0,2 |
±3,851 |
±6,122 |
±7,329 |
|
0,4 |
±2,797 |
±4,152 |
±5,376 |
|
0,6 |
±2,509 |
±3,727 |
±5,007 |
|
0,8 |
±2,400 |
±3,690 |
±5,027 |
|
1 |
±2,351 |
±3,809 |
±5,197 |
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
-100 |
±10,564 |
±5,058 |
±5,094 |
|
-90 |
±4,880 |
±1,997 |
±2,063 |
|
-80 |
±1,888 |
±0,772 |
±0,886 |
|
-70 |
±0,707 |
±0,383 |
±0,545 |
|
-60 |
±0,351 |
±0,280 |
±0,459 |
|
-50 |
±0,270 |
±0,247 |
±0,429 |
|
-40 |
±0,245 |
±0,228 |
±0,411 |
|
-30 |
±0,229 |
±0,213 |
±0,397 |
|
-20 |
±0,215 |
±0,199 |
±0,383 |
|
-10 |
±0,203 |
±0,190 |
±0,373 |
|
0 |
±0,169 |
±0,185 |
±0,366 |
|
10 |
±0,498 |
±0,229 |
±0,495 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
10 |
±180,000 |
±52,205 |
±52,940 |
|
0 |
±48,937 |
±14,973 |
±15,574 |
|
-10 |
±14,061 |
±5,324 |
±6,196 |
|
-20 |
±4,879 |
±2,573 |
±3,752 |
|
-30 |
±2,388 |
±1,868 |
±3,157 |
|
-40 |
±1,836 |
±1,642 |
±2,949 |
|
-50 |
±1,670 |
±1,516 |
±2,825 |
|
-60 |
±1,563 |
±1,414 |
±2,723 |
|
-70 |
±1,465 |
±1,318 |
±2,627 |
|
-80 |
±1,382 |
±1,255 |
±2,559 |
|
-90 |
±1,123 |
±1,230 |
±2,464 |
|
-100 |
±3,747 |
±1,420 |
±3,888 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 24 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,011 |
±0,018 |
±0,021 |
|
0,2 |
±0,013 |
±0,021 |
±0,027 |
|
0,4 |
±0,019 |
±0,029 |
±0,040 |
|
0,6 |
±0,026 |
±0,039 |
±0,057 |
|
0,8 |
±0,033 |
±0,052 |
±0,078 |
|
1 |
±0,041 |
±0,066 |
±0,101 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 24 ГГц включ. |
|
0,01 |
±56,395 |
±180,000 |
±180,000 |
|
0,02 |
±25,452 |
±55,257 |
±60,421 |
|
0,05 |
±10,808 |
±20,050 |
±22,168 |
|
0,1 |
±6,129 |
±10,599 |
±12,384 |
|
0,2 |
±3,851 |
±6,122 |
±7,824 |
|
0,4 |
±2,797 |
±4,152 |
±5,914 |
|
0,6 |
±2,509 |
±3,727 |
±5,582 |
|
0,8 |
±2,400 |
±3,690 |
±5,630 |
|
1 |
±2,351 |
±3,809 |
±5,819 |
Продолжение таблицы 4
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 24 ГГц включ. | |
|
-100 |
±10,564 |
±5,058 |
±5,105 |
|
-90 |
±4,880 |
±1,997 |
±2,084 |
|
-80 |
±1,888 |
±0,772 |
±0,921 |
|
-70 |
±0,707 |
±0,383 |
±0,592 |
|
-60 |
±0,351 |
±0,280 |
±0,510 |
|
-50 |
±0,270 |
±0,247 |
±0,480 |
|
-40 |
±0,245 |
±0,228 |
±0,463 |
|
-30 |
±0,229 |
±0,213 |
±0,448 |
|
-20 |
±0,215 |
±0,199 |
±0,434 |
|
-10 |
±0,203 |
±0,190 |
±0,425 |
|
0 |
±0,169 |
±0,185 |
±0,418 |
|
10 |
±0,498 |
±0,229 |
±0,573 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 10 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 24 ГГц включ. |
|
10 |
±180,000 |
±52,205 |
±53,201 |
|
0 |
±48,937 |
±14,973 |
±15,795 |
|
-10 |
±14,061 |
±5,324 |
±6,521 |
|
-20 |
±4,879 |
±2,573 |
±4,164 |
|
-30 |
±2,388 |
±1,868 |
±3,591 |
|
-40 |
±1,836 |
±1,642 |
±3,387 |
|
-50 |
±1,670 |
±1,516 |
±3,263 |
|
-60 |
±1,563 |
±1,414 |
±3,161 |
|
-70 |
±1,465 |
±1,318 |
±3,064 |
|
-80 |
±1,382 |
±1,255 |
±2,991 |
|
-90 |
±1,123 |
±1,230 |
±2,829 |
|
-100 |
±3,747 |
±1,420 |
±5,404 |
1) дБм - дБ относительно 1 мВт.
Таблица 5 - Метрологические характеристики анализаторов моделей P5000A, P5020A,
_
|
Наименование характеристики |
Значение характеристики анализатора модели | ||||
|
P5000A, P5020A |
P5001A, P5021A |
P5002A, P5022A |
P5003A, P5023A |
P5004A, P5024A | |
|
Нижняя граница диапазона частот, кГц |
9 | ||||
|
Верхняя граница диапазона частот, ГГц |
4,5 |
6,5 |
9 |
14 |
20 |
|
Разрешение по частоте, Гц, не более |
1 | ||||
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора |
±1 • IO-6 | ||||
|
Количество измерительных | |||||
|
портов опция 200 (только для моделей P5000A, P5001A, P5002A, P5003A, P5004A) опция 400 (только для моделей P5020A, P5021A, P5022A, |
2 | ||||
|
P5023A, P5024A) опция 402 (только для моделей P5020A, P5021A, P5022A, |
4 | ||||
|
P5023A, P5024A) опция 600 (только для моделей P5020A, P5021A, P5022A, |
4 | ||||
|
P5023A, P5024A) |
6 | ||||
|
Дискретность установки частоты, Гц, не более |
1 | ||||
|
Диапазон установки значений ширины фильтра промежуточ- | |||||
|
ной частоты приемника, Гц |
от 10 до 3 • 106 | ||||
|
Тип коаксиального соединителя измерительного порта по ГОСТ | |||||
|
13317-89 |
тип IX, розетка (3,5 мм) | ||||
|
Максимально допустимый уровень переменной (ВЧ) состав- | |||||
|
ляющей сигнала на входе изме- | |||||
|
рительного порта, дБм1) |
+27 | ||||
|
Диапазон значений постоянной составляющей сигнала на входе измерительного порта, В |
±35 | ||||
|
Наименование характеристики |
Значение | ||||
|
P5000A, P5020A |
P5001A, P5021A |
P5002A, P5022A |
P5003A, P5023A |
P5004A, P5024A | |
|
Системный динамический диапазон в диапазоне частот, дБ, не менее от 9 до 100 кГц включ. |
101 |
101 |
101 |
101 |
101 |
|
св. 100 до 300 кГц включ. |
117 |
117 |
117 |
117 |
117 |
|
св. 300 кГц до 1 МГц включ. |
125 |
125 |
125 |
125 |
125 |
|
св. 1 МГц до 10 МГц включ. |
130 |
130 |
130 |
130 |
130 |
|
св. 10 до 50 МГц включ. |
137 |
137 |
137 |
137 |
137 |
|
св. 50 МГц до 3 ГГц включ. |
140 |
140 |
140 |
140 |
140 |
|
св. 3 до 4,5 ГГц включ. |
140 |
140 |
140 |
140 |
140 |
|
св. 4,5 до 5 ГГц включ. |
140 |
140 |
140 |
140 | |
|
св. 5 до 6,5 ГГц включ. |
140 |
140 |
140 |
140 | |
|
св. 6,5 до 9 ГГц включ. |
- |
136 |
136 |
136 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
133 |
133 | |
|
св. 14 до 16 ГГц включ. |
- |
- |
- |
130 | |
|
св. 16 до 20 ГГц включ. |
- |
- |
- |
126 | |
|
Наименование характеристики |
Значение характеристики анализатора модели | ||||
|
P5000A, P5020A |
P5001A, P5021A |
P5002A, P5022A |
P5003A, P5023A |
P5004A, P5024A | |
|
Неисправленные характеристики | |||||
|
Направленность в диапазоне частот, дБ, не менее | |||||
|
от 300 кГц до 10 МГц включ. |
20 |
20 |
20 |
20 |
20 |
|
св. 10 до 1,5 ГГц включ. |
25 |
25 |
25 |
25 |
25 |
|
св. 1,5 до 3 ГГц включ. |
25 |
25 |
25 |
25 |
25 |
|
св. 3 до 4,5 ГГц включ. |
25 |
25 |
25 |
25 |
25 |
|
св. 4,5 до 6 ГГц включ. |
25 |
25 |
25 |
25 | |
|
св. 6 до 6,5 ГГц включ. |
20 |
20 |
20 |
20 | |
|
св. 6,5 до 9 ГГц включ. |
20 |
20 |
20 | ||
|
св. 9 до 10 ГГц включ. |
- |
20 |
20 | ||
|
св. 10 до 14 ГГц включ. |
- |
15 |
15 | ||
|
св. 14 до 16 ГГц включ. |
- |
- |
15 | ||
|
св. 16 до 20 ГГц включ. |
- |
- |
15 | ||
|
Согласование источника в диапазоне частот, дБ, не менее | |||||
|
от 300 кГц до 10 МГц включ. |
20 |
20 |
20 |
20 |
20 |
|
св. 10 до 1,5 ГГц включ. |
25 |
25 |
25 |
25 |
25 |
|
св. 1,5 до 3 ГГц включ. |
25 |
25 |
25 |
25 |
25 |
|
св. 3 до 4,5 ГГц включ. |
25 |
25 |
25 |
25 |
25 |
|
св. 4,5 до 6 ГГц включ. |
25 |
25 |
25 |
25 | |
|
св. 6 до 6,5 ГГц включ. |
20 |
20 |
20 |
20 | |
|
св. 6,5 до 9 ГГц включ. |
20 |
20 |
20 | ||
|
св. 9 до 10 ГГц включ. |
- |
20 |
20 | ||
|
св. 10 до 14 ГГц включ. |
- |
15 |
15 | ||
|
св. 14 до 16 ГГц включ. |
- |
- |
15 | ||
|
св. 16 до 20 ГГц включ. |
- |
- |
15 | ||
|
Согласование нагрузки в диапазоне частот, дБ, не менее | |||||
|
от 300 кГц до 10 МГц включ. |
15 |
15 |
15 |
15 |
15 |
|
св. 10 до 1,5 ГГц включ. |
17 |
17 |
17 |
17 |
17 |
|
св. 1,5 до 3 ГГц включ. |
16 |
16 |
16 |
16 |
16 |
|
св. 3 до 4,5 ГГц включ. |
11 |
11 |
11 |
11 |
11 |
|
св. 4,5 до 6 ГГц включ. |
11 |
11 |
11 |
11 | |
|
св. 6 до 6,5 ГГц включ. |
11 |
11 |
11 |
11 | |
|
св. 6,5 до 9 ГГц включ. |
11 |
11 |
11 | ||
|
св. 9 до 10 ГГц включ. |
- |
11 |
11 | ||
|
св. 10 до 14 ГГц включ. |
- |
11 |
11 | ||
|
св. 14 до 16 ГГц включ. |
- |
- |
11 | ||
|
св. 16 до 20 ГГц включ. |
- |
- |
8 | ||
|
Наименование характеристики |
Значение характеристики анализатора модели | ||||
|
P5000A, P5020A |
P5001A, P5021A |
P5002A, P5022A |
P5003A, P5023A |
P5004A, P5024A | |
|
Максимальный уровень стабилизированной мощности сигнала на выходе измерительного порта в диапазоне частот, дБм, | |||||
|
не менее | |||||
|
от 9 до 100 кГц включ. |
0 |
0 |
0 |
0 |
0 |
|
св. 100 до 300 кГц включ. |
5 |
5 |
5 |
5 |
5 |
|
св. 300 кГц до 1 МГц включ. |
5 |
5 |
5 |
5 |
5 |
|
св. 1 до 10 МГц включ. |
5 |
5 |
5 |
5 |
5 |
|
св. 10 до 50 МГц включ. |
10 |
10 |
10 |
10 |
10 |
|
св. 50 МГц до 3 ГГц включ. |
10 |
10 |
10 |
10 |
10 |
|
св. 3 до 4,5 ГГц включ. |
10 |
10 |
10 |
10 |
10 |
|
св. 4,5 до 5 ГГц включ. |
10 |
10 |
10 |
10 | |
|
св. 5 до 6,5 ГГц включ. |
10 |
10 |
10 |
10 | |
|
св. 6,5 до 9 ГГц включ. |
- |
9 |
9 |
9 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
7 |
7 | |
|
св. 14 до 16 ГГц включ. |
- |
- |
- |
7 | |
|
св. 16 до 20 ГГц включ. |
- |
- |
- |
4 | |
|
Минимальный уровень стабилизированной мощности сигнала на выходе измерительного порта в диапазоне частот от 10 МГц до 20 ГГц включ., дБм, не более |
-60 | ||||
|
Дискретность установки уровня мощности, дБ, не более |
0,01 | ||||
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, при выходном уровне мощности 0 дБм в режиме шаговой развертки, в диапазоне частот, дБ | |||||
|
от 9 до 100 кГц включ. |
±4,0 |
±4,0 |
±4,0 |
±4,0 |
±4,0 |
|
св. 100 кГц до 4,5 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
св. 4,5 до 6,5 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 | |
|
св. 6,5 до 9 ГГц включ. |
- |
±1,5 |
±1,5 |
±1,5 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
±1,5 |
±1,5 | |
|
св. 14 до 15 ГГц включ. |
- |
- |
- |
±1,5 | |
|
св. 15 до 20 ГГц включ. |
- |
- |
- |
±2,0 | |
|
Наименование характеристики |
Значение характеристики анализатора модели | ||||
|
P5000A, P5020A |
P5001A, P5021A |
P5002A, P5022A |
P5003A, P5023A |
P5004A, P5024A | |
|
Линейность установки уровня выходной мощности относительно уровня при заданной мощности 0 дБм, в диапазоне частот, дБ, не более от 9 кГц до 4,5 ГГц включ. |
±0,75 |
±0,75 |
±0,75 |
±0,75 |
±0,75 |
|
св. 4,5 ГГц до 6,5 ГГц включ. |
±0,75 |
±0,75 |
±0,75 |
±0,75 | |
|
св. 6,5 ГГц до 9 ГГц включ. |
- |
±0,75 |
±0,75 |
±0,75 | |
|
св. 9 ГГц до 10 ГГц включ. |
- |
- |
±0,75 |
±0,75 | |
|
св. 10 ГГц до 14 ГГц включ. |
- |
- |
±1,0 |
±1,0 | |
|
св. 14 ГГц до 20 ГГц включ. |
- |
- |
- |
±1,0 | |
|
Средний уровень собственных шумов приемного тракта анализаторов по входу измерительного порта при полосе пропускания 10 Гц в диапазоне частот, дБм, не более от 9 кГц до 100 кГц включ. |
-101 |
-101 |
-101 |
-101 |
-101 |
|
св. 100 кГц до 300 кГц включ. |
-112 |
-112 |
-112 |
-112 |
-112 |
|
св. 300 кГц до 1 МГц включ. |
-120 |
-120 |
-120 |
-120 |
-120 |
|
св. 1 до 10 МГц включ. |
-125 |
-125 |
-125 |
-125 |
-125 |
|
св. 10 до 50 МГц включ. |
-127 |
-127 |
-127 |
-127 |
-127 |
|
св. 50 МГц до 3 ГГц включ. |
-130 |
-130 |
-130 |
-130 |
-130 |
|
св. 3 до 4,5 ГГц включ. |
-130 |
-130 |
-130 |
-130 |
-130 |
|
св. 4,5 до 5 ГГц включ. |
-130 |
-130 |
-130 |
-130 | |
|
св. 5 до 6,5 ГГц включ. |
-130 |
-130 |
-130 |
-130 | |
|
св. 6,5 до 9 ГГц включ. |
- |
-127 |
-127 |
-127 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
-126 |
-126 | |
|
св. 14 до 16 ГГц включ. |
- |
- |
- |
-123 | |
|
св. 16 до 20 ГГц включ. |
- |
- |
- |
-122 | |
|
Компрессия усиления приемников при входной мощности на измерительных портах плюс 27 дБм, в диапазоне частот, дБ, не более от 9 до 100 кГц включ. |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
св. 100 кГц до 4,5 ГГц включ. |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
св. 4,5 до 6,5 ГГц включ. |
0,2 |
0,2 |
0,2 |
0,2 | |
|
св. 6,5 до 9 ГГц включ. |
- |
0,2 |
0,2 |
0,2 | |
|
св. 9 до 14 ГГц включ. |
- |
- |
0,2 |
0,2 | |
|
св. 14 до 15 ГГц включ. |
- |
- |
- |
0,2 | |
|
св. 15 до 20 ГГц включ. |
- |
- |
- |
0,2 | |
|
Наименование характеристики |
Значение характеристики анализатора модели | ||||
|
P5000A, P5020A |
P5001A, P5021A |
P5002A, P5022A |
P5003A, P5023A |
P5004A, P5024A | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения амплитуды (шумы трассы) в полосе частот, при полосе фильтра ПЧ 1 кГц, дБ СКЗ2) от 9 до 30 кГц включ. |
±0,0050 |
±0,0050 |
±0,0050 |
±0,0050 |
±0,0050 |
|
св. 30 до 100 кГц включ. |
±0,0030 |
±0,0030 |
±0,0030 |
±0,0030 |
±0,0030 |
|
св. 100 кГц до 4,5 ГГц включ. |
±0,0015 |
±0,0015 |
±0,0015 |
±0,0015 |
±0,0015 |
|
св. 4,5 до 6 ГГц включ. |
±0,0015 |
±0,0015 |
±0,0015 |
±0,0015 | |
|
св. 6 до 6,5 ГГц включ. |
±0,0020 |
±0,0020 |
±0,0020 |
±0,0020 | |
|
св. 6,5 до 9 ГГц включ. |
- |
±0,0020 |
±0,0020 |
±0,0020 | |
|
св. 9 до 10 ГГц включ. |
- |
- |
±0,0020 |
±0,0020 | |
|
св. 10 до 14 ГГц включ. |
- |
- |
±0,0030 |
±0,0030 | |
|
св. 14 до 20 ГГц включ. |
- |
- |
- |
±0,0030 | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения фазы (шумы трассы) в полосе частот, при полосе фильтра ПЧ3) 1 кГц, градус СКЗ от 9 до 30 кГц включ. |
±0,070 |
±0,070 |
±0,070 |
±0,070 |
±0,070 |
|
св. 30 до 100 кГц включ. |
±0,050 |
±0,050 |
±0,050 |
±0,050 |
±0,050 |
|
св. 100 до 300 кГц |
±0,035 |
±0,035 |
±0,035 |
±0,035 |
±0,035 |
|
св. 300 кГц до 4,5 ГГц включ. |
±0,010 |
±0,010 |
±0,010 |
±0,010 |
±0,010 |
|
св. 4,5 до 6 ГГц включ. |
±0,010 |
±0,010 |
±0,010 |
±0,010 | |
|
св. 6 до 6,5 ГГц включ. |
±0,020 |
±0,020 |
±0,020 | ||
|
св. 6,5 до 9 ГГц включ. |
±0,020 |
±0,020 |
±0,020 | ||
|
св. 9 до 10 ГГц включ. |
- |
±0,020 |
±0,020 | ||
|
св. 10 до 14 ГГц включ. |
- |
±0,030 |
±0,030 | ||
|
св. 14 до 20 ГГц включ. |
- |
- |
±0,030 | ||
|
Пределы допускаемой абсолютной погрешности измерений в динамическом диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 9 кГц до 30,6 МГц включ. | ||
|
Уровень мощности на входе измерительного порта, дБм |
Амплитуда, дБ |
Фаза, градус |
|
10 |
±0,222 |
±5,106 |
|
0 |
±0,041 |
±0,219 |
|
-10 |
±0,020 |
±0,122 |
|
-20 |
±0,016 |
±0,100 |
|
-30 |
±0,019 |
±0,121 |
|
-40 |
±0,022 |
±0,142 |
|
-50 |
±0,025 |
±0,163 |
|
-60 |
±0,034 |
±0,219 |
|
-70 |
±0,077 |
±0,505 |
|
-80 |
±0,120 |
±0,794 |
|
-90 |
±0,163 |
±1,083 |
|
-100 |
±0,207 |
±1,375 |
|
-110 |
±0,250 |
±1,669 |
|
-120 |
±0,294 |
±1,967 |
|
Пределы допускаемой абсолютной погрешности измерений в динамическом диапазоне, при | ||
|
опорном уровне минус 20 дБм в диапазоне частот от 30,6 МГц до 20 ГГц включ. | ||
|
Уровень мощности на входе измерительного порта, дБм |
Амплитуда, дБ |
Фаза, градус |
|
10 |
±0,217 |
±5,072 |
|
0 |
±0,036 |
±0,186 |
|
-10 |
±0,015 |
±0,089 |
|
-20 |
±0,011 |
±0,067 |
|
-30 |
±0,014 |
±0,088 |
|
-40 |
±0,017 |
±0,109 |
|
-50 |
±0,020 |
±0,130 |
|
-60 |
±0,028 |
±0,185 |
|
-70 |
±0,072 |
±0,472 |
|
-80 |
±0,115 |
±0,760 |
|
-90 |
±0,158 |
±1,050 |
|
-100 |
±0,202 |
±1,341 |
|
-110 |
±0,245 |
±1,635 |
|
-120 |
±0,289 |
±1,933 |
Продолжение таблицы 5
|
Исправленные характеристики анализаторов с использованием калибровочного набора 85032F при уровне выходной мощности минус 10 дБм | |||||
|
Направленность, дБ |
Согласование источника, дБ |
Согласование нагрузки, дБ |
Неравномерность |
Неравномерность ко- | |
|
коэффициента отра- |
эффициента передачи, | ||||
|
Диапазон частот |
жения, дБ |
дБ | |||
|
Амплитуда, дБ |
Амплитуда, дБ | ||||
|
от 0,009 до 50 МГц включ. |
49 |
41 |
47 |
±0,011 |
±0,082 |
|
св. 0,05 до 3 ГГц включ. |
46 |
40 |
46 |
±0,021 |
±0,021 |
|
св. 3 до 6 ГГц включ. |
40 |
36 |
40 |
±0,032 |
±0,063 |
|
св. 6 до 9 ГГц включ. |
38 |
35 |
38 |
±0,054 |
±0,074 |
|
Исправленные характеристики анализаторов с использованием калибровочного набора 85052D | |||||
|
при уровне выходной мощности минус 10 дБм | |||||
|
Направленность, дБ |
Согласование источника, дБ |
Согласование нагрузки, дБ |
Неравномерность |
Неравномерность ко- | |
|
коэффициента отра- |
эффициента передачи, | ||||
|
Диапазон частот |
жения, дБ |
дБ | |||
|
Амплитуда, дБ |
Амплитуда, дБ | ||||
|
от 0,009 до 50 МГц включ. |
42 |
37 |
42 |
±0,003 |
±0,136 |
|
св. 0,05 до 2 ГГц включ. |
42 |
37 |
42 |
±0,003 |
±0,030 |
|
св. 2 до 8 ГГц включ. |
38 |
31 |
38 |
±0,004 |
±0,010 |
|
св. 8 до 20 ГГц включ. |
36 |
36 |
36 |
±0,008 |
±0,185 |
|
Исправленные характеристики анализаторов |
с использованием калибровочного набора | ||||
|
N4691D при уровне выходной мощности минус 10 дБм | |||||
|
Направленность, дБ |
Согласование источника, дБ |
Согласование нагрузки, дБ |
Неравномерность |
Неравномерность ко- | |
|
коэффициента отра- |
эффициента передачи, | ||||
|
Диапазон частот |
жения, дБ |
дБ | |||
|
Амплитуда, дБ |
Амплитуда, дБ | ||||
|
от 0,009 до 10 МГц включ. |
46 |
41 |
38 |
±0,050 |
±0,081 |
|
св. 10 до 500 МГц включ. |
46 |
41 |
40 |
±0,050 |
±0,056 |
|
св. 0,5 до 2 ГГц включ. |
47 |
47 |
46 |
±0,002 |
±0,026 |
|
св. 2 до 8 ГГц включ. |
46 |
45 |
44 |
±0,030 |
±0,042 |
|
св. 8 до 20 ГГц включ. |
43 |
42 |
40 |
±0,040 |
±0,064 |
| |||||
Таблица 6 - Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи в диапазоне частот анализаторов моделей P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85032F при уровне выходной мощности минус 10 дБм1)
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. | |
|
0 |
±0,0042 |
±0,0056 |
±0,0106 |
±0,0136 |
|
0,1 |
±0,0047 |
±0,0063 |
±0,0115 |
±0,0149 |
|
0,2 |
±0,0054 |
±0,0071 |
±0,0126 |
±0,0164 |
|
0,4 |
±0,0073 |
±0,0094 |
±0,0158 |
±0,0206 |
|
0,6 |
±0,0099 |
±0,0124 |
±0,0203 |
±0,0262 |
|
0,8 |
±0,0132 |
±0,0163 |
±0,0260 |
±0,0333 |
|
1 |
±0,0172 |
±0,0209 |
±0,0330 |
±0,0418 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. |
|
0,01 |
±24,595 |
±34,314 |
±180,000 |
±180,000 |
|
0,02 |
±12,154 |
±16,553 |
±32,391 |
±43,671 |
|
0,05 |
±5,004 |
±6,759 |
±12,651 |
±16,446 |
|
0,1 |
±2,658 |
±3,570 |
±6,546 |
±8,507 |
|
0,2 |
±1,521 |
±2,019 |
±3,590 |
±4,683 |
|
0,4 |
±1,028 |
±1,328 |
±2,250 |
±2,935 |
|
0,6 |
±0,932 |
±1,176 |
±1,926 |
±2,493 |
|
0,8 |
±0,937 |
±1,158 |
±1,856 |
±2,378 |
|
1 |
±0,982 |
±1,194 |
±1,888 |
±2,394 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85032F при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. | |
|
10 |
±0,125 |
±0,059 |
±0,102 |
±0,112 |
|
0 |
±0,104 |
±0,038 |
±0,082 |
±0,099 |
|
-10 |
±0,109 |
±0,043 |
±0,085 |
±0,102 |
|
-20 |
±0,112 |
±0,046 |
±0,089 |
±0,105 |
|
-30 |
±0,115 |
±0,050 |
±0,092 |
±0,108 |
|
-40 |
±0,119 |
±0,053 |
±0,095 |
±0,111 |
|
-50 |
±0,129 |
±0,606 |
±0,103 |
±0,120 |
|
-60 |
±0,188 |
±0,104 |
±0,146 |
±0,162 |
|
-70 |
±0,330 |
±0,147 |
±0,189 |
±0,205 |
|
-80 |
±0,817 |
±0,192 |
±0,234 |
±0,251 |
|
-90 |
±2,273 |
±0,250 |
±0,289 |
±0,317 |
|
-100 |
±5,758 |
±0,395 |
±0,424 |
±0,516 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. |
|
10 |
±0,786 |
±0,348 |
±0,636 |
±0,748 |
|
0 |
±0,689 |
±0,251 |
±0,539 |
±0,651 |
|
-10 |
±0,710 |
±0,271 |
±0,553 |
±0,662 |
|
-20 |
±0,731 |
±0,292 |
±0,573 |
±0,682 |
|
-30 |
±0,752 |
±0,313 |
±0,594 |
±0,703 |
|
-40 |
±0,775 |
±0,334 |
±0,615 |
±0,724 |
|
-50 |
±0,846 |
±0,390 |
±0,671 |
±0,780 |
|
-60 |
±1,239 |
±0,677 |
±0,958 |
±1,067 |
|
-70 |
±2,207 |
±0,967 |
±1,248 |
±1,357 |
|
-80 |
±5,652 |
±1,269 |
±1,548 |
±1,667 |
|
-90 |
±17,403 |
±1,660 |
±1,925 |
±2,116 |
|
-100 |
±70,103 |
±2,653 |
±2,855 |
±3,502 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. | |
|
0 |
±0,009 |
±0,009 |
±0,014 |
±0,017 |
|
0,1 |
±0,009 |
±0,009 |
±0,014 |
±0,018 |
|
0,2 |
±0,010 |
±0,010 |
±0,015 |
±0,019 |
|
0,4 |
±0,012 |
±0,012 |
±0,019 |
±0,025 |
|
0,6 |
±0,015 |
±0,015 |
±0,025 |
±0,033 |
|
0,8 |
±0,020 |
±0,019 |
±0,034 |
±0,044 |
|
1 |
±0,025 |
±0,025 |
±0,044 |
±0,059 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
0,01 |
±53,925 |
±53,869 |
±180,000 |
±180,000 |
|
0,02 |
±23,954 |
±23,918 |
±40,495 |
±55,670 |
|
0,05 |
±9,488 |
±9,455 |
±15,235 |
±19,532 |
|
0,1 |
±4,870 |
±4,837 |
±7,755 |
±9,899 |
|
0,2 |
±2,630 |
±2,597 |
±4,190 |
±5,364 |
|
0,4 |
±1,628 |
±1,595 |
±2,655 |
±2,435 |
|
0,6 |
±1,399 |
±1,366 |
±2,360 |
±3,084 |
|
0,8 |
±1,365 |
±1,332 |
±2,376 |
±3,127 |
|
1 |
±1,408 |
±1,375 |
±2,516 |
±3,328 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. | |
|
10 |
±0,174 |
±0,064 |
±0,138 |
±0,227 |
|
0 |
±0,154 |
±0,043 |
±0,117 |
±0,207 |
|
-10 |
±0,158 |
±0,047 |
±0,119 |
±0,207 |
|
-20 |
±0,161 |
±0,050 |
±0,122 |
±0,210 |
|
-30 |
±0,164 |
±0,054 |
±0,125 |
±0,213 |
|
-40 |
±0,167 |
±0,057 |
±0,129 |
±0,217 |
|
-50 |
±0,177 |
±0,065 |
±0,137 |
±0,225 |
|
-60 |
±0,232 |
±0,108 |
±0,180 |
±0,267 |
|
-70 |
±0,362 |
±0,151 |
±0,223 |
±0,310 |
|
-80 |
±0,832 |
±0,196 |
±0,268 |
±0,360 |
|
-90 |
±2,278 |
±0,254 |
±0,333 |
±0,466 |
|
-100 |
±5,759 |
±0,397 |
±0,527 |
±0,884 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
10 |
±1,117 |
±0,379 |
±0,872 |
±1,478 |
|
0 |
±1,020 |
±0,282 |
±0,775 |
±1,381 |
|
-10 |
±1,037 |
±0,298 |
±0,779 |
±1,372 |
|
-20 |
±1,057 |
±0,319 |
±0,798 |
±1,389 |
|
-30 |
±1,078 |
±0,340 |
±0,818 |
±1,411 |
|
-40 |
±1,101 |
±0,361 |
±0,840 |
±1,432 |
|
-50 |
±1,168 |
±0,417 |
±0,896 |
±1,488 |
|
-60 |
±1,539 |
±0,704 |
±1,183 |
±1,775 |
|
-70 |
±2,427 |
±0,994 |
±1,473 |
±2,070 |
|
-80 |
±5,759 |
±1,296 |
±1,781 |
±2,414 |
|
-90 |
±17,446 |
±1,685 |
±2,223 |
±3,146 |
|
-100 |
±70,146 |
±2,672 |
±3,577 |
±6,144 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4691D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||||
|
отражения |
от 0,009 до 10 МГц включ. |
св. 0,01 до 0,5 ГГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
0 |
±0,006 |
±0,006 |
±0,005 |
±0,006 |
±0,008 |
|
0,1 |
±0,007 |
±0,007 |
±0,006 |
±0,007 |
±0,008 |
|
0,2 |
±0,008 |
±0,008 |
±0,006 |
±0,007 |
±0,010 |
|
0,4 |
±0,010 |
±0,010 |
±0,007 |
±0,009 |
±0,012 |
|
0,6 |
±0,014 |
±0,013 |
±0,009 |
±0,011 |
±0,016 |
|
0,8 |
±0,018 |
±0,017 |
±0,011 |
±0,014 |
±0,019 |
|
1 |
±0,022 |
±0,022 |
±0,013 |
±0,017 |
±0,024 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | ||||
|
отражения |
от 0,009 до 10 МГц включ. |
св. 0,01 до 0,5 ГГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
0,01 |
±31,365 |
±31,326 |
±27,509 |
±32,658 |
±50,594 |
|
0,02 |
±15,353 |
±15,319 |
±13,496 |
±15,846 |
±22,982 |
|
0,05 |
±6,395 |
±6,362 |
±5,521 |
±6,494 |
±9,273 |
|
0,1 |
±3,468 |
±3,435 |
±2,898 |
±3,433 |
±4,872 |
|
0,2 |
±2,041 |
±2,008 |
±1,602 |
±1,927 |
±2,714 |
|
0,4 |
±1,399 |
±1,366 |
±0,987 |
±1,218 |
±1,703 |
|
0,6 |
±1,250 |
±1,217 |
±0,814 |
±1,024 |
±1,428 |
|
0,8 |
±1,226 |
±1,193 |
±0,751 |
±0,960 |
±1,338 |
|
1 |
±1,251 |
±1,218 |
±0,733 |
±0,947 |
±1,321 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4691D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||||
|
от 0,009 до 10 МГц включ. |
св. 0,01 до 0,5 ГГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. | |
|
10 |
±0,120 |
±0,090 |
±0,059 |
±0,078 |
±0,104 |
|
0 |
±0,100 |
±0,069 |
±0,038 |
±0,057 |
±0,084 |
|
-10 |
±0,102 |
±0,073 |
±0,043 |
±0,062 |
±0,087 |
|
-20 |
±0,105 |
±0,076 |
±0,046 |
±0,065 |
±0,090 |
|
-30 |
±0,109 |
±0,079 |
±0,049 |
±0,068 |
±0,093 |
|
-40 |
±0,112 |
±0,082 |
±0,053 |
±0,071 |
±0,096 |
|
-50 |
±0,123 |
±0,091 |
±0,061 |
±0,080 |
±0,105 |
|
-60 |
±0,182 |
±0,134 |
±0,104 |
±0,123 |
±0,148 |
|
-70 |
±0,326 |
±0,177 |
±0,147 |
±0,166 |
±0,192 |
|
-80 |
±0,815 |
±0,221 |
±0,192 |
±0,212 |
±0,246 |
|
-90 |
±2,273 |
±0,277 |
±0,250 |
±0,282 |
±0,373 |
|
-100 |
±5,758 |
±0,415 |
±0,394 |
±0,493 |
±0,837 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | ||||
|
передачи, дБ |
от 0,009 до 10 МГц включ. |
св. 0,01 до 0,5 ГГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
10 |
±0,756 |
±0,554 |
±0,347 |
±0,474 |
±0,650 |
|
0 |
±0,659 |
±0,457 |
±0,250 |
±0,377 |
±0,553 |
|
-10 |
±0,666 |
±0,469 |
±0,270 |
±0,394 |
±0,562 |
|
-20 |
±0,686 |
±0,490 |
±0,291 |
±0,415 |
±0,582 |
|
-30 |
±0,707 |
±0,511 |
±0,312 |
±0,436 |
±0,603 |
|
-40 |
±0,730 |
±0,532 |
±0,333 |
±0,457 |
±0,624 |
|
-50 |
±0,802 |
±0,588 |
±0,389 |
±0,513 |
±0,680 |
|
-60 |
±1,198 |
±0,878 |
±0,676 |
±0,800 |
±0,968 |
|
-70 |
±2,179 |
±1,164 |
±0,966 |
±1,091 |
±1,266 |
|
-80 |
±5,639 |
±1,465 |
±1,268 |
±1,404 |
±1,636 |
|
-90 |
±17,398 |
±1,846 |
±1,659 |
±1,875 |
±2,504 |
|
-100 |
±70,097 |
±2,794 |
±2,652 |
±3,338 |
±5,799 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 4 ГГц включ. | |
|
0 |
±0,009 |
±0,017 |
±0,017 |
|
0,1 |
±0,010 |
±0,019 |
±0,019 |
|
0,2 |
±0,013 |
±0,021 |
±0,021 |
|
0,4 |
±0,018 |
±0,029 |
±0,029 |
|
0,6 |
±0,024 |
±0,038 |
±0,038 |
|
0,8 |
±0,031 |
±0,051 |
±0,051 |
|
1 |
±0,040 |
±0,065 |
±0,065 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 4 ГГц включ. |
|
0,01 |
±55,385 |
±180,000 |
±180,000 |
|
0,02 |
±24,882 |
±55,796 |
±32,391 |
|
0,05 |
±10,345 |
±20,045 |
±20,045 |
|
0,1 |
±5,718 |
±10,514 |
±10,514 |
|
0,2 |
±3,475 |
±6,006 |
±6,006 |
|
0,4 |
±2,472 |
±4,036 |
±4,036 |
|
0,6 |
±2,243 |
±3,621 |
±3,621 |
|
0,8 |
±2,208 |
±3,596 |
±3,596 |
|
1 |
±2,251 |
±3,726 |
±3,726 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 4 ГГц включ. | |
|
10 |
±0,216 |
±0,194 |
±0,211 |
|
0 |
±0,196 |
±0,174 |
±0,191 |
|
-10 |
±0,199 |
±0,171 |
±0,188 |
|
-20 |
±0,203 |
±0,174 |
±0,190 |
|
-30 |
±0,206 |
±0,177 |
±0,194 |
|
-40 |
±0,209 |
±0,180 |
±0,197 |
|
-50 |
±0,219 |
±0,188 |
±0,205 |
|
-60 |
±0,271 |
±0,231 |
±0,247 |
|
-70 |
±0,392 |
±0,273 |
±0,290 |
|
-80 |
±0,846 |
±0,317 |
±0,333 |
|
-90 |
±2,283 |
±0,369 |
±0,385 |
|
-100 |
±5,760 |
±0,488 |
±0,501 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 4 ГГц включ. |
|
10 |
±1,403 |
±1,255 |
±1,367 |
|
0 |
±1,305 |
±1,157 |
±1,269 |
|
-10 |
±1,318 |
±1,128 |
±1,240 |
|
-20 |
±1,338 |
±1,144 |
±1,256 |
|
-30 |
±1,359 |
±1,165 |
±1,277 |
|
-40 |
±1,381 |
±1,186 |
±1,298 |
|
-50 |
±1,446 |
±1,242 |
±1,354 |
|
-60 |
±1,805 |
±1,529 |
±1,641 |
|
-70 |
±2,636 |
±1,818 |
±1,930 |
|
-80 |
±5,864 |
±2,115 |
±2,227 |
|
-90 |
±17,489 |
±2,473 |
±2,582 |
|
-100 |
±70,188 |
±3,302 |
±3,394 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6,5 ГГц включ. | |
|
0 |
±0,009 |
±0,017 |
±0,017 |
|
0,1 |
±0,010 |
±0,019 |
±0,019 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
|
0,4 |
±0,018 |
±0,029 |
±0,031 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
|
0,8 |
±0,031 |
±0,051 |
±0,055 |
|
1 |
±0,040 |
±0,065 |
±0,071 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6,5 ГГц включ. |
|
0,01 |
±55,385 |
±180,000 |
±180,000 |
|
0,02 |
±24,882 |
±55,796 |
±56,398 |
|
0,05 |
±10,345 |
±20,045 |
±20,403 |
|
0,1 |
±5,718 |
±10,514 |
±10,856 |
|
0,2 |
±3,475 |
±6,006 |
±6,343 |
|
0,4 |
±2,472 |
±4,036 |
±4,372 |
|
0,6 |
±2,243 |
±3,621 |
±3,958 |
|
0,8 |
±2,208 |
±3,596 |
±3,932 |
|
1 |
±2,251 |
±3,726 |
±4,062 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6,5 ГГц включ. | |
|
10 |
±0,216 |
±0,194 |
±0,261 |
|
0 |
±0,196 |
±0,174 |
±0,240 |
|
-10 |
±0,199 |
±0,171 |
±0,238 |
|
-20 |
±0,203 |
±0,174 |
±0,240 |
|
-30 |
±0,206 |
±0,177 |
±0,242 |
|
-40 |
±0,209 |
±0,180 |
±0,245 |
|
-50 |
±0,219 |
±0,188 |
±0,254 |
|
-60 |
±0,271 |
±0,231 |
±0,297 |
|
-70 |
±0,392 |
±0,273 |
±0,339 |
|
-80 |
±0,846 |
±0,317 |
±0,382 |
|
-90 |
±2,283 |
±0,369 |
±0,432 |
|
-100 |
±5,760 |
±0,488 |
±0,542 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6,5 ГГц включ. |
|
10 |
±1,403 |
±1,255 |
±1,703 |
|
0 |
±1,305 |
±1,157 |
±1,605 |
|
-10 |
±1,318 |
±1,128 |
±1,576 |
|
-20 |
±1,338 |
±1,144 |
±1,592 |
|
-30 |
±1,359 |
±1,165 |
±1,613 |
|
-40 |
±1,381 |
±1,186 |
±1,634 |
|
-50 |
±1,446 |
±1,242 |
±1,690 |
|
-60 |
±1,805 |
±1,529 |
±1,977 |
|
-70 |
±2,636 |
±1,818 |
±2,266 |
|
-80 |
±5,864 |
±2,115 |
±2,562 |
|
-90 |
±17,489 |
±2,473 |
±2,910 |
|
-100 |
±70,188 |
±3,302 |
±3,677 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. | |
|
0 |
±0,009 |
±0,017 |
±0,017 |
±0,017 |
|
0,1 |
±0,010 |
±0,019 |
±0,019 |
±0,020 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
±0,023 |
|
0,4 |
±0,018 |
±0,029 |
±0,031 |
±0,032 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
±0,043 |
|
0,8 |
±0,031 |
±0,051 |
±0,055 |
±0,056 |
|
1 |
±0,040 |
±0,065 |
±0,071 |
±0,072 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. |
|
0,01 |
±55,385 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±24,882 |
±55,796 |
±56,398 |
±57,748 |
|
0,05 |
±10,345 |
±20,045 |
±20,403 |
±20,735 |
|
0,1 |
±5,718 |
±10,514 |
±10,856 |
±11,030 |
|
0,2 |
±3,475 |
±6,006 |
±6,343 |
±6,445 |
|
0,4 |
±2,472 |
±4,036 |
±4,372 |
±4,442 |
|
0,6 |
±2,243 |
±3,621 |
±3,958 |
±4,018 |
|
0,8 |
±2,208 |
±3,596 |
±3,932 |
±3,989 |
|
1 |
±2,251 |
±3,726 |
±4,062 |
±4,119 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. | |
|
10 |
±0,216 |
±0,194 |
±0,261 |
±0,264 |
|
0 |
±0,196 |
±0,174 |
±0,240 |
±0,243 |
|
-10 |
±0,199 |
±0,171 |
±0,238 |
±0,241 |
|
-20 |
±0,203 |
±0,174 |
±0,240 |
±0,243 |
|
-30 |
±0,206 |
±0,177 |
±0,243 |
±0,246 |
|
-40 |
±0,209 |
±0,180 |
±0,246 |
±0,249 |
|
-50 |
±0,219 |
±0,188 |
±0,255 |
±0,257 |
|
-60 |
±0,271 |
±0,231 |
±0,297 |
±0,300 |
|
-70 |
±0,392 |
±0,273 |
±0,339 |
±0,342 |
|
-80 |
±0,846 |
±0,317 |
±0,382 |
±0,386 |
|
-90 |
±2,283 |
±0,369 |
±0,432 |
±0,444 |
|
-100 |
±5,760 |
±0,488 |
±0,542 |
±0,610 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 3 ГГц включ. |
св. 3 до 6 ГГц включ. |
св. 6 до 9 ГГц включ. |
|
10 |
±0,264 |
±1,255 |
±1,703 |
±1,723 |
|
0 |
±0,243 |
±1,157 |
±1,605 |
±1,625 |
|
-10 |
±0,241 |
±1,128 |
±1,576 |
±1,596 |
|
-20 |
±0,243 |
±1,144 |
±1,592 |
±1,612 |
|
-30 |
±0,246 |
±1,165 |
±1,613 |
±1,633 |
|
-40 |
±0,249 |
±1,186 |
±1,634 |
±1,654 |
|
-50 |
±0,257 |
±1,242 |
±1,690 |
±1,710 |
|
-60 |
±0,300 |
±1,529 |
±1,977 |
±1,997 |
|
-70 |
±0,342 |
±1,818 |
±2,266 |
±2,286 |
|
-80 |
±0,386 |
±2,115 |
±2,562 |
±2,589 |
|
-90 |
±0,444 |
±2,473 |
±2,910 |
±2,991 |
|
-100 |
±0,610 |
±3,302 |
±3,677 |
±4,158 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 14 ГГц включ. | |
|
0 |
±0,009 |
±0,016 |
±0,017 |
±0,017 |
|
0,1 |
±0,010 |
±0,018 |
±0,019 |
±0,021 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
±0,025 |
|
0,4 |
±0,018 |
±0,028 |
±0,031 |
±0,036 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
±0,050 |
|
0,8 |
±0,031 |
±0,050 |
±0,055 |
±0,068 |
|
1 |
±0,040 |
±0,065 |
±0,071 |
±0,089 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 14 ГГц включ. |
|
0,01 |
±55,443 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±24,880 |
±54,664 |
±56,396 |
±58,661 |
|
0,05 |
±10,344 |
±19,753 |
±20,401 |
±21,265 |
|
0,1 |
±5,717 |
±10,360 |
±10,855 |
±11,559 |
|
0,2 |
±3,474 |
±5,915 |
±6,342 |
±7,015 |
|
0,4 |
±2,471 |
±3,974 |
±4,371 |
±5,104 |
|
0,6 |
±2,242 |
±3,567 |
±3,957 |
±4,774 |
|
0,8 |
±2,208 |
±3,545 |
±3,931 |
±4,840 |
|
1 |
±2,251 |
±3,676 |
±4,062 |
±5,064 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 14 ГГц включ. | |
|
10 |
±0,216 |
±0,192 |
±0,261 |
±0,338 |
|
0 |
±0,196 |
±0,172 |
±0,240 |
±0,318 |
|
-10 |
±0,199 |
±0,169 |
±0,238 |
±0,311 |
|
-20 |
±0,203 |
±0,171 |
±0,240 |
±0,313 |
|
-30 |
±0,206 |
±0,174 |
±0,243 |
±0,316 |
|
-40 |
±0,209 |
±0,177 |
±0,246 |
±0,319 |
|
-50 |
±0,219 |
±0,186 |
±0,255 |
±0,327 |
|
-60 |
±0,271 |
±0,228 |
±0,297 |
±0,369 |
|
-70 |
±0,392 |
±0,271 |
±0,339 |
±0,411 |
|
-80 |
±0,846 |
±0,314 |
±0,383 |
±0,454 |
|
-90 |
±2,283 |
±0,367 |
±0,441 |
±0,513 |
|
-100 |
±5,760 |
±0,486 |
±0,608 |
±0,690 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 14 ГГц включ. |
|
10 |
±1,403 |
±1,237 |
±1,703 |
±2,230 |
|
0 |
±1,305 |
±1,140 |
±1,605 |
±2,132 |
|
-10 |
±1,318 |
±1,111 |
±1,576 |
±2,073 |
|
-20 |
±1,338 |
±1,127 |
±1,592 |
±2,086 |
|
-30 |
±1,359 |
±1,147 |
±1,613 |
±2,106 |
|
-40 |
±1,381 |
±1,169 |
±1,634 |
±2,128 |
|
-50 |
±1,446 |
±1,224 |
±1,690 |
±2,183 |
|
-60 |
±1,805 |
±1,511 |
±1,977 |
±2,470 |
|
-70 |
±2,636 |
±1,800 |
±2,267 |
±2,760 |
|
-80 |
±5,864 |
±2,098 |
±2,569 |
±3,064 |
|
-90 |
±17,489 |
±2,456 |
±2,972 |
±3,475 |
|
-100 |
±70,188 |
±3,288 |
±4,143 |
±4,734 |
Продолжение таблицы 6
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм | ||||
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений | |||
|
коэффициента |
амплитуды коэффициента отражения, дБ |
3 | ||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. |
|
0 |
±0,009 |
±0,016 |
±0,017 |
±0,017 |
|
0,1 |
±0,010 |
±0,019 |
±0,019 |
±0,021 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
±0,025 |
|
0,4 |
±0,018 |
±0,028 |
±0,031 |
±0,036 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
±0,051 |
|
0,8 |
±0,031 |
±0,050 |
±0,055 |
±0,068 |
|
1 |
±0,040 |
±0,065 |
±0,071 |
±0,089 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. |
|
0,01 |
±55,385 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±24,882 |
±54,666 |
±56,398 |
±58,664 |
|
0,05 |
±10,345 |
±19,754 |
±20,403 |
±21,267 |
|
0,1 |
±5,718 |
±10,362 |
±10,856 |
±11,560 |
|
0,2 |
±3,475 |
±5,916 |
±6,343 |
±7,017 |
|
0,4 |
±2,472 |
±3,975 |
±4,372 |
±5,105 |
|
0,6 |
±2,243 |
±3,568 |
±3,958 |
±4,775 |
|
0,8 |
±2,208 |
±3,545 |
±3,932 |
±4,841 |
|
1 |
±2,251 |
±3,676 |
±4,062 |
±5,064 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 18 ГГц включ. | |
|
10 |
±0,216 |
±0,192 |
±0,261 |
±0,356 |
|
0 |
±0,196 |
±0,172 |
±0,240 |
±0,333 |
|
-10 |
±0,199 |
±0,169 |
±0,238 |
±0,326 |
|
-20 |
±0,203 |
±0,171 |
±0,240 |
±0,328 |
|
-30 |
±0,206 |
±0,174 |
±0,243 |
±0,331 |
|
-40 |
±0,209 |
±0,177 |
±0,246 |
±0,334 |
|
-50 |
±0,219 |
±0,186 |
±0,255 |
±0,342 |
|
-60 |
±0,271 |
±0,228 |
±0,297 |
±0,384 |
|
-70 |
±0,392 |
±0,271 |
±0,339 |
±0,426 |
|
-80 |
±0,846 |
±0,314 |
±0,383 |
±0,474 |
|
-90 |
±2,283 |
±0,367 |
±0,441 |
±0,566 |
|
-100 |
±5,760 |
±0,486 |
±0,608 |
±0,942 |
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы коэффи- | |||
|
модуля |
циента передачи, градус | |||
|
коэффициента |
от 0,009 до |
св. 0,05 до 2 ГГц |
св. 2 до 8 ГГц |
св. 8 до 18 ГГц |
|
передачи, дБ |
50 МГц включ. |
включ. |
включ. |
включ. |
|
10 |
±1,403 |
±1,237 |
±1,703 |
±2,335 |
|
0 |
±1,305 |
±1,140 |
±1,605 |
±2,238 |
|
-10 |
±1,318 |
±1,111 |
±1,576 |
±2,179 |
|
-20 |
±1,338 |
±1,127 |
±1,592 |
±2,192 |
|
-30 |
±1,359 |
±1,147 |
±1,613 |
±2,212 |
|
-40 |
±1,381 |
±1,169 |
±1,634 |
±2,233 |
|
-50 |
±1,446 |
±1,224 |
±1,690 |
±2,289 |
|
-60 |
±1,805 |
±1,511 |
±1,977 |
±2,576 |
|
-70 |
±2,636 |
±1,800 |
±2,267 |
±2,869 |
|
-80 |
±5,864 |
±2,098 |
±2,569 |
±3,200 |
|
-90 |
±17,489 |
±2,456 |
±2,972 |
±3,845 |
|
-100 |
±70,188 |
±3,288 |
±4,143 |
±6,568 |
Продолжение таблицы 6
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. | |
|
0 |
±0,009 |
±0,016 |
±0,017 |
±0,017 |
|
0,1 |
±0,01 |
±0,019 |
±0,019 |
±0,021 |
|
0,2 |
±0,013 |
±0,021 |
±0,023 |
±0,026 |
|
0,4 |
±0,018 |
±0,028 |
±0,031 |
±0,039 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
±0,056 |
|
0,8 |
±0,031 |
±0,05 |
±0,055 |
±0,076 |
|
1 |
±0,04 |
±0,065 |
±0,071 |
±0,1 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
0,01 |
±55,385 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±24,882 |
±54,666 |
±56,398 |
±59,336 |
|
0,05 |
±10,345 |
±19,754 |
±20,403 |
±21,648 |
|
0,1 |
±5,718 |
±10,362 |
±10,856 |
±11,936 |
|
0,2 |
±3,475 |
±5,916 |
±6,343 |
±7,416 |
|
0,4 |
±2,472 |
±3,975 |
±4,372 |
±5,559 |
|
0,6 |
±2,243 |
±3,568 |
±3,958 |
±5,284 |
|
0,8 |
±2,208 |
±3,545 |
±3,932 |
±5,406 |
|
1 |
±2,251 |
±3,676 |
±4,062 |
±5,686 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. | |
|
10 |
±0,216 |
±0,192 |
±0,261 |
±0,406 |
|
0 |
±0,196 |
±0,172 |
±0,240 |
±0,386 |
|
-10 |
±0,199 |
±0,169 |
±0,238 |
±0,376 |
|
-20 |
±0,203 |
±0,171 |
±0,240 |
±0,378 |
|
-30 |
±0,206 |
±0,174 |
±0,243 |
±0,381 |
|
-40 |
±0,209 |
±0,177 |
±0,246 |
±0,384 |
|
-50 |
±0,219 |
±0,186 |
±0,255 |
±0,392 |
|
-60 |
±0,271 |
±0,228 |
±0,297 |
±0,433 |
|
-70 |
±0,392 |
±0,271 |
±0,339 |
±0,475 |
|
-80 |
±0,846 |
±0,314 |
±0,383 |
±0,522 |
|
-90 |
±2,283 |
±0,367 |
±0,441 |
±0,609 |
|
-100 |
±5,76 |
±0,486 |
±0,608 |
±0,969 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,009 до 50 МГц включ. |
св. 0,05 до 2 ГГц включ. |
св. 2 до 8 ГГц включ. |
св. 8 до 20 ГГц включ. |
|
10 |
±1,403 |
±1,237 |
±1,703 |
±2,700 |
|
0 |
±1,305 |
±1,140 |
±1,605 |
±2,602 |
|
-10 |
±1,318 |
±1,111 |
±1,576 |
±2,522 |
|
-20 |
±1,338 |
±1,127 |
±1,592 |
±2,533 |
|
-30 |
±1,359 |
±1,147 |
±1,613 |
±2,553 |
|
-40 |
±1,381 |
±1,169 |
±1,634 |
±2,574 |
|
-50 |
±1,446 |
±1,224 |
±1,690 |
±2,630 |
|
-60 |
±1,805 |
±1,511 |
±1,977 |
±2,917 |
|
-70 |
±2,636 |
±1,800 |
±2,267 |
±3,210 |
|
-80 |
±5,864 |
±2,098 |
±2,569 |
±3,537 |
|
-90 |
±17,489 |
±2,456 |
±2,972 |
±4,154 |
|
-100 |
±70,188 |
±3,288 |
±4,143 |
±6,769 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм | ||||
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений | |||
|
коэффициента |
амплитуды коэффициента отражения, дБ |
3 | ||
|
отражения |
от 0,009 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6 ГГц включ. |
св. 6 до 18 ГГц включ. |
|
0 |
±0,005 |
±0,005 |
±0,009 |
±0,009 |
|
0,1 |
±0,005 |
±0,005 |
±0,009 |
±0,010 |
|
0,2 |
±0,006 |
±0,006 |
±0,010 |
±0,011 |
|
0,4 |
±0,007 |
±0,007 |
±0,012 |
±0,015 |
|
0,6 |
±0,009 |
±0,009 |
±0,016 |
±0,021 |
|
0,8 |
±0,011 |
±0,011 |
±0,021 |
±0,029 |
|
1 |
±0,014 |
±0,014 |
±0,027 |
±0,038 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 500 МГц включ. |
св, 0,5 до 2 ГГц включ. |
св. 2 до 6 ГГц включ. |
св. 6 до 18 ГГц включ. |
|
0,01 |
±27,315 |
±27,277 |
±58,750 |
±64,276 |
|
0,02 |
±13,388 |
±13,354 |
±25,440 |
±26,985 |
|
0,05 |
±5,459 |
±5,426 |
±10,054 |
±10,714 |
|
0,1 |
±2,855 |
±2,822 |
±5,168 |
±5,595 |
|
0,2 |
±1,576 |
±1,543 |
±2,803 |
±3,154 |
|
0,4 |
±0,985 |
±0,952 |
±1,751 |
±2,142 |
|
0,6 |
±0,834 |
±0,801 |
±1,517 |
±1,991 |
|
0,8 |
±0,793 |
±0,760 |
±1,488 |
±2,055 |
|
1 |
±0,796 |
±0,763 |
±1,541 |
±2,205 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 500 МГц включ. |
св, 0,5 до 2 ГГц включ. |
св. 2 до 6 ГГц включ. |
св. 6 до 18 ГГц включ. | |
|
-100 |
±5,757 |
±0,388 |
±0,419 |
±0,855 |
|
-90 |
±2,271 |
±0,242 |
±0,282 |
±0,411 |
|
-80 |
±0,811 |
±0,184 |
±0,227 |
±0,295 |
|
-70 |
±0,316 |
±0,139 |
±0,182 |
±0,242 |
|
-60 |
±0,169 |
±0,095 |
±0,139 |
±0,199 |
|
-50 |
±0,108 |
±0,052 |
±0,096 |
±0,156 |
|
-40 |
±0,097 |
±0,044 |
±0,088 |
±0,148 |
|
-30 |
±0,094 |
±0,040 |
±0,085 |
±0,144 |
|
-20 |
±0,091 |
±0,037 |
±0,081 |
±0,141 |
|
-10 |
±0,087 |
±0,034 |
±0,078 |
±0,138 |
|
0 |
±0,083 |
±0,029 |
±0,074 |
±0,135 |
|
10 |
±0,103 |
±0,050 |
±0,095 |
±0,155 |
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
модуля |
коэффициента передачи, градус | |||
|
коэффициента |
от 0,009 до |
св, 0,5 до |
св. 2 до |
св. 6 до |
|
передачи, дБ |
500 МГц включ. |
2 ГГц включ. |
6 ГГц включ. |
18 ГГц включ. |
|
-100 |
±70,085 |
±2,613 |
±2,822 |
±5,935 |
|
-90 |
±17,387 |
±1,607 |
±1,882 |
±2,769 |
|
-80 |
±5,611 |
±1,212 |
±1,503 |
±1,966 |
|
-70 |
±2,120 |
±0,909 |
±1,202 |
±1,610 |
|
-60 |
±1,113 |
±0,620 |
±0,913 |
±1,314 |
|
-50 |
±0,708 |
±0,332 |
±0,626 |
±1,026 |
|
-40 |
±0,634 |
±0,277 |
±0,570 |
±0,970 |
|
-30 |
±0,611 |
±0,256 |
±0,549 |
±0,949 |
|
-20 |
±0,589 |
±0,235 |
±0,528 |
±0,928 |
|
-10 |
±0,568 |
±0,213 |
±0,507 |
±0,908 |
|
0 |
±0,547 |
±0,192 |
±0,491 |
±0,895 |
|
10 |
±0,644 |
±0,289 |
±0,588 |
±0,992 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85054D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,009 до 500 МГц включ. |
св, 0,5 до 2 ГГц включ. |
св. 2 до 6 ГГц включ. |
св. 6 до 18 ГГц включ. | |
|
0 |
±0,011 |
±0,011 |
±0,016 |
±0,021 |
|
0,1 |
±0,011 |
±0,011 |
±0,017 |
±0,022 |
|
0,2 |
±0,012 |
±0,012 |
±0,018 |
±0,024 |
|
0,4 |
±0,014 |
±0,014 |
±0,022 |
±0,030 |
|
0,6 |
±0,017 |
±0,017 |
±0,027 |
±0,038 |
|
0,8 |
±0,021 |
±0,021 |
±0,034 |
±0,050 |
|
1 |
±0,026 |
±0,026 |
±0,043 |
±0,065 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,009 до 500 МГц включ. |
св, 0,5 до 2 ГГц включ. |
св. 2 до 6 ГГц включ. |
св. 6 до 18 ГГц включ. |
|
0,01 |
±180,000 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±32,195 |
±32,156 |
±55,635 |
±180,000 |
|
0,05 |
±12,475 |
±12,441 |
±19,484 |
±25,352 |
|
0,1 |
±6,361 |
±6,328 |
±9,810 |
±12,727 |
|
0,2 |
±3,383 |
±3,350 |
±5,191 |
±6,840 |
|
0,4 |
±1,998 |
±1,965 |
±3,094 |
±4,246 |
|
0,6 |
±1,629 |
±1,595 |
±2,574 |
±3,669 |
|
0,8 |
±1,513 |
±1,480 |
±2,449 |
±3,595 |
|
1 |
±1,500 |
±1,467 |
±2,481 |
±3,723 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85054D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,009 до 500 МГц включ. |
св, 0,5 до 2 ГГц включ. |
св. 2 до 6 ГГц включ. |
св. 6 до 18 ГГц включ. | |
|
-100 |
±5,759 |
±0,400 |
±0,447 |
±0,892 |
|
-90 |
±2,278 |
±0,258 |
±0,318 |
±0,480 |
|
-80 |
±0,833 |
±0,201 |
±0,264 |
±0,377 |
|
-70 |
±0,364 |
±0,156 |
±0,220 |
±0,328 |
|
-60 |
±0,236 |
±0,113 |
±0,177 |
±0,285 |
|
-50 |
±0,181 |
±0,070 |
±0,135 |
±0,242 |
|
-40 |
±0,171 |
±0,062 |
±0,126 |
±0,234 |
|
-30 |
±0,168 |
±0,058 |
±0,123 |
±0,231 |
|
-20 |
±0,165 |
±0,055 |
±0,120 |
±0,228 |
|
-10 |
±0,161 |
±0,052 |
±0,117 |
±0,225 |
|
0 |
±0,157 |
±0,048 |
±0,115 |
±0,226 |
|
10 |
±0,178 |
±0,069 |
±0,135 |
±0,246 |
|
Значение |
Пределы допускаемой абсолютной погрешности измерений фазы | |||
|
модуля |
коэффициента передачи, градус | |||
|
коэффициента |
от 0,009 до |
св, 0,5 до |
св. 2 до |
св. 6 до |
|
передачи, дБ |
500 МГц включ. |
2 ГГц включ. |
6 ГГц включ. |
18 ГГц включ. |
|
-100 |
±70,150 |
±2,696 |
±3,017 |
±6,204 |
|
-90 |
±17,450 |
±1,718 |
±2,128 |
±3,249 |
|
-80 |
±5,769 |
±1,331 |
±1,759 |
±2,533 |
|
-70 |
±2,448 |
±1,029 |
±1,460 |
±2,192 |
|
-60 |
±1,565 |
±0,739 |
±1,170 |
±1,898 |
|
-50 |
±1,195 |
±0,452 |
±0,883 |
±1,610 |
|
-40 |
±1,129 |
±0,396 |
±0,828 |
±1,554 |
|
-30 |
±1,106 |
±0,375 |
±0,807 |
±1,533 |
|
-20 |
±1,085 |
±0,354 |
±0,786 |
±1,512 |
|
-10 |
±1,064 |
±0,333 |
±0,766 |
±1,495 |
|
0 |
±1,048 |
±0,317 |
±0,763 |
±1,510 |
|
10 |
±1,145 |
±0,414 |
±0,860 |
±1,608 |
1) дБм - дБ относительно 1 мВт.
Таблица 7 - Метрологические характеристики анализаторов моделей P5000A, P5020A, P5001A, P5021A, P5002A, P5022A, P5003A, P5023A, P5004A, P5024A при работе в режиме анализатора спектра (при установленном аппаратном обеспечении анализатора спектра 09x совместно с программным обеспечением S97090A)
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот моделей анализатора, МГц P5000A, P5020A |
от 0,009 до 4,5403 |
|
P5001A, P5021A |
от 0,009 до 6,5403 |
|
P5002A, P5022A |
от 0,009 до 9403 |
|
P5003A, P5023A |
от 0,009 до 14403 |
|
P5004A, P5024A |
от 0,009 до 20403 |
|
Диапазон установки полосы обзора моделей анализатора, МГц P5000A, P5020A |
от 0,009 до 4,5403 |
|
P5001A, P5021A |
от 0,009 до 6,5403 |
|
P5002A, P5022A |
от 0,009 до 9403 |
|
P5003A, P5023A |
от 0,009 до 14403 |
|
P5004A, P5024A |
от 0,009 до 20403 |
|
Дискретность установки частоты, Гц |
1 |
|
Диапазон установки количества точек измерительной трассы |
от 11 до 100001 |
|
Диапазон установки ширины полосы пропускания узкополосного фильтра промежуточной частоты (RBW), по уровню минус 3 дБ, Гц |
от 10 до 3406 с шагом 10 % |
|
Диапазон установки ширины полосы пропускания видеофильтра ( VBW), Гц |
от 10 до 3406 с шагом 10 % |
|
Тип запуска |
непрерывный, однократный, групповой, вручную, внешний |
|
Диапазон установки времени задержки запуска, с |
от 0 до 3 |
|
Дискретность установки задержки запуска, с |
3 40-6 |
|
Диапазон измерения уровней |
от среднего уровня собственных шумов до максимально до- |
|
мощности, дБм1) |
пустимого уровня переменной (ВЧ) составляющей сигнала |
|
на входе анализатора | |
|
Диапазон установки логариф- | |
|
мической шкалы уровня мощности, дБ/деление |
от 0,001 до 500 |
|
Минимальный шаг установки логарифмической шкалы уровня мощности, дБ |
0,001 |
|
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе анализатора, дБм |
+27 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения уровня мощности в диапазоне частот, дБ от 9 кГц до 10 МГц включ. |
±0,15 |
|
св. 10 МГц до 20 ГГц включ. |
±0,10 |
|
Коэффициент стоячей волны по напряжению (КСВН) измерительного порта в диапазоне частот от 300 кГц до 10 МГц включ. |
1,433 |
|
св. 10 МГц до 1,5 ГГц включ. |
1,329 |
|
св. 1,5 до 3 ГГц включ. |
1,377 |
|
св. 3 до 4,5 ГГц включ. |
1,785 |
|
св. 4,5 до 6,5 ГГц включ. |
1,785 |
|
св. 6,5 до 9 ГГц включ. |
1,785 |
|
св. 9 до 10 ГГц включ. |
1,785 |
|
св. 10 до 14 ГГц включ. |
1,785 |
|
св. 14 до 16 ГГц включ. |
1,785 |
|
св. 16 до 20 ГГц включ. |
2,323 |
|
Средний уровень собственных шумов приемного тракта анализатора по входу измерительного порта, в диапазоне частот, дБм/Гц2), не более от 9 кГц до 100 кГц включ. |
-114 |
|
св. 100 до 300 кГц включ. |
-125 |
|
св. 0,3 до 1 МГц включ. |
-125 |
|
св. 1 до 10 МГц включ. |
-138 |
|
св. 10 до 100 МГц включ. |
-140 |
|
св. 0,1 до 4,5 ГГц включ. |
-144 |
|
св. 4,5 до 6,5 ГГц включ. |
-142 |
|
св. 6,5 до 9 ГГц включ. |
-141 |
|
св. 9 до 14 ГГц включ. |
-140 |
|
св. 14 до 16 ГГц включ. |
-137 |
|
св. 16 до 20 ГГц включ. |
-136 |
| |
Таблица 8 - Метрологические характеристики анализаторов моделей P5005A, P5025A,
_
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Нижняя граница диапазона частот, кГц |
100 | |||
|
Верхняя граница диапазона частот, ГГц |
26,5 |
32 |
44 |
53 |
|
Разрешение по частоте, Гц, не более |
1 | |||
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора |
±140’6 | |||
|
Количество измерительных портов опция 200 (только для моделей P5005A, P5006A, P5007A, P5008A) опция 400 (только для моделей P5025A, P5026A, P5027A, P5028A) опция 402 (только для моделей P5025A, P5026A, P5027A, P5028A) |
2 4 4 | |||
|
Дискретность установки частоты, Гц, не более |
1 | |||
|
Диапазон установки значений ширины фильтра промежуточной частоты приемника, Гц |
от 10 до 3 • 106 | |||
|
Тип коаксиального соединителя измерительного порта по ГОСТ 13317-89 |
тип IX, розетка (3,5 мм) |
тип IX, розетка (3,5 мм) |
2,4 мм, розетка |
1,85 мм, розетка |
|
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе измерительного порта, дБм1) |
+27 | |||
|
Диапазон значений постоянной составляющей сигнала на входе измерительного порта, В |
±35 | |||
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Системный динамический диапазон в диапазоне частот, дБ, не менее от 100 до 300 кГц включ. |
98 |
98 |
98 |
98 |
|
св. 300 кГц до 1 МГц включ. |
117 |
117 |
117 |
117 |
|
св. 1 до 10 МГц включ. |
125 |
125 |
125 |
125 |
|
св. 10 до 50 МГц включ. |
137 |
137 |
137 |
137 |
|
св. 50 МГц до 6,5 ГГц включ. |
140 |
140 |
140 |
140 |
|
св. 6,5 до 8 ГГц включ. |
138 |
138 |
138 |
138 |
|
св. 8 до 9 ГГц включ. |
138 |
138 |
138 |
138 |
|
св. 9 до 16 ГГц включ. |
137 |
137 |
137 |
137 |
|
св. 16 до 17 ГГц включ. |
137 |
137 |
137 |
137 |
|
св. 17 до 20 ГГц включ. |
132 |
132 |
132 |
132 |
|
св. 20 до 24 ГГц включ. |
130 |
130 |
130 |
130 |
|
св. 24 до 25 ГГц включ. |
130 |
130 |
130 |
130 |
|
св. 25 до 26 ГГц включ. |
127 |
127 |
127 |
127 |
|
св. 26 до 26,5 ГГц включ. |
127 |
127 |
127 |
127 |
|
св. 26,5 до 30 ГГц включ. |
127 |
127 |
127 | |
|
св. 30 до 32 ГГц включ. |
122 |
122 |
122 | |
|
св. 32 до 35 ГГц включ. |
122 |
122 | ||
|
св. 35 до 40 ГГц включ. |
122 |
122 | ||
|
св. 40 до 44 ГГц включ. |
122 |
122 | ||
|
св. 44 до 45 ГГц включ. |
- |
122 | ||
|
св. 45 до 50 ГГц включ. |
- |
100 | ||
|
св. 50 до 53 ГГц включ. |
- |
72 | ||
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Неисправленные характеристики | ||||
|
Направленность в диапазоне частот, дБ, не менее | ||||
|
от 300 кГц до 1 МГц включ. |
20 |
20 |
20 |
20 |
|
св. 1 до 3 МГц включ. |
20 |
20 |
20 |
20 |
|
св. 3 до 10 МГц включ. |
20 |
20 |
20 |
20 |
|
св. 10 МГц до 4 ГГц включ. |
25 |
25 |
25 |
25 |
|
св. 4 до 6 ГГц включ. |
25 |
25 |
25 |
25 |
|
св. 6 до 10 ГГц включ. |
20 |
20 |
20 |
20 |
|
св. 10 до 20 ГГц включ. |
15 |
15 |
15 |
15 |
|
св. 20 до 26,5 ГГц включ. |
15 |
15 |
15 |
15 |
|
св. 26,5 до 27 ГГц включ. |
15 |
15 |
15 | |
|
св. 27 до 32 ГГц включ. |
15 |
15 |
15 | |
|
св. 32 до 40 ГГц включ. |
- |
15 |
15 | |
|
св. 40 до 44 ГГц включ. |
- |
15 |
15 | |
|
св. 44 до 50 ГГц включ. |
- |
- |
15 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
10 | |
|
Согласование источника в диапазоне частот, дБ, не менее | ||||
|
от 300 кГц до 1 МГц включ. |
20 |
20 |
20 |
20 |
|
св. 1 до 3 МГц включ. |
20 |
20 |
20 |
20 |
|
св. 3 до 10 МГц включ. |
20 |
20 |
20 |
20 |
|
св. 10 МГц до 4 ГГц включ. |
25 |
25 |
25 |
25 |
|
св. 4 до 6 ГГц включ. |
25 |
25 |
25 |
25 |
|
св. 6 до 10 ГГц включ. |
20 |
20 |
20 |
20 |
|
св. 10 до 20 ГГц включ. |
15 |
15 |
15 |
15 |
|
св. 20 до 26,5 ГГц включ. |
15 |
15 |
15 |
15 |
|
св. 26,5 до 27 ГГц включ. |
15 |
15 |
15 | |
|
св. 27 до 32 ГГц включ. |
15 |
15 |
15 | |
|
св. 32 до 40 ГГц включ. |
- |
15 |
15 | |
|
св. 40 до 44 ГГц включ. |
- |
15 |
15 | |
|
св. 44 до 50 ГГц включ. |
- |
- |
15 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
10 | |
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Согласование нагрузки в диапазоне частот, дБ, не менее | ||||
|
от 300 кГц до 1 МГц включ. |
1 |
1 |
1 |
1 |
|
св. 1 до 3 МГц включ. |
14 |
14 |
14 |
14 |
|
св. 3 до 10 МГц включ. |
17 |
17 |
17 |
17 |
|
св. 10 МГц до 4 ГГц включ. |
17 |
17 |
17 |
17 |
|
св. 4 до 6 ГГц включ. |
12 |
12 |
12 |
12 |
|
св. 6 до 10 ГГц включ. |
12 |
12 |
12 |
12 |
|
св. 10 до 20 ГГц включ. |
9 |
9 |
9 |
9 |
|
св. 20 до 26,5 ГГц включ. |
8 |
8 |
8 |
8 |
|
св. 26,5 до 27 ГГц включ. |
8 |
8 |
8 | |
|
св. 27 до 32 ГГц включ. |
5 |
5 |
5 | |
|
св. 32 до 40 ГГц включ. |
- |
5 |
5 | |
|
св. 40 до 44 ГГц включ. |
- |
8 |
8 | |
|
св. 44 до 50 ГГц включ. |
- |
- |
8 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
5 | |
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Максимальный уровень стабилизированной мощности сигнала на выходе измерительного порта в диапазоне частот, дБм, | ||||
|
не менее | ||||
|
от. 100 до 300 кГц включ. |
-2 |
-2 |
-2 |
-2 |
|
св. 300 кГц до 1 МГц включ. |
7 |
7 |
7 |
7 |
|
св. 1 до 17 ГГц включ. |
10 |
10 |
10 |
10 |
|
св. 17 до 20 ГГц включ. |
7 |
7 |
7 |
7 |
|
св. 20 до 24 ГГц включ. |
5 |
5 |
5 |
5 |
|
св. 24 до 26,5 ГГц включ. |
5 |
5 |
5 |
5 |
|
св. 26,5 до 30 ГГц включ. |
5 |
5 |
5 | |
|
св. 30 до 32 ГГц включ. |
2 |
2 |
2 | |
|
св. 32 до 44 ГГц включ. |
- |
2 |
2 | |
|
св. 44 до 45 ГГц включ. |
- |
2 |
2 | |
|
св. 45 до 50 ГГц включ. |
- |
- |
-5 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
-23 | |
|
Минимальный уровень стабилизированной мощности сигнала на выходе измерительного порта в диапазоне частот, дБм, не более | ||||
|
от 100 кГц до 20 ГГц включ. |
-60 | |||
|
св. 20 до 53 ГГц включ. |
-50 | |||
|
Дискретность установки уровня мощности, дБ, не более |
0,01 | |||
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, при выходном уровне мощности минус 15 дБм в режиме шаговой развертки в диапазоне частот, дБ от. 100 кГц до 10 МГц включ. |
±3,0 |
±3,0 |
±3,0 |
±3,0 |
|
св. 1 до 15 ГГц включ. |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
|
св. 15 до 26,5 ГГц включ. |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
|
св. 26,5 до 30 ГГц включ. |
±2,0 |
±2,0 |
±2,0 | |
|
св. 30 до 32 ГГц включ. |
±2,5 |
±2,5 |
±2,5 | |
|
св. 32 до 40 ГГц включ. |
- |
±2,5 |
±2,5 | |
|
св. 40 до 44 ГГц включ. |
- |
±2,5 |
±2,5 | |
|
св. 44 до 50 ГГц включ. |
- |
- |
±2,5 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
- | |
|
Линейность установки уровня выходной мощности относительно уровня при заданной мощности 0 дБм, в диапазоне частот, дБ, не более от. 100 кГц до 10 ГГц включ. |
±0,75 |
±0,75 |
±0,75 |
±0,75 |
|
св. 10 до 20 ГГц включ. |
±1,00 |
±1,00 |
±1,00 |
±1,00 |
|
св. 20 до 26,5 ГГц включ. |
±2,00 |
±2,00 |
±2,00 |
±2,00 |
|
св. 26,5 до 30 ГГц включ. |
±2,00 |
±2,00 |
±2,00 | |
|
св. 30 до 32 ГГц включ. |
±2,00 |
±2,00 |
±2,00 | |
|
св. 32 до 40 ГГц включ. |
- |
±2,00 |
±2,00 | |
|
св. 40 до 44 ГГц включ. |
- |
±2,00 |
±2,00 | |
|
св. 44 до 50 ГГц включ. |
- |
- |
±2,00 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
- | |
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Средний уровень собственных шумов приемного тракта анализаторов по входу измерительного порта при полосе пропускания 10 Гц в диапазоне частот, дБм, не более | ||||
|
св. 300 кГц до 1 МГц включ. |
-100 |
-100 |
-100 |
-100 |
|
св. 1 до 10 МГц включ. |
-110 |
-110 |
-110 |
-110 |
|
св. 10 до 50 МГц включ. |
-115 |
-115 |
-115 |
-115 |
|
св. 50 МГц до 6,5 ГГц включ. |
-127 |
-127 |
-127 |
-127 |
|
св. 6,5 до 9 ГГц включ. |
-130 |
-130 |
-130 |
-130 |
|
св. 9 до 17 ГГц включ. |
-128 |
-128 |
-128 |
-128 |
|
св. 17 до 25 ГГц включ. |
-127 |
-127 |
-127 |
-127 |
|
св. 25 до 26 ГГц включ. |
-125 |
-125 |
-125 |
-125 |
|
св. 26 до 26,5 ГГц включ. |
-122 |
-122 |
-122 |
-122 |
|
св. 26,5 до 30 ГГц включ. |
-122 |
-122 |
-122 | |
|
св. 30 до 32 ГГц включ. |
-120 |
-120 |
-120 | |
|
св. 32 до 44 ГГц включ. |
- |
-120 |
-120 | |
|
св. 44 до 45 ГГц включ. |
- |
- |
-120 | |
|
св. 45 до 50 ГГц включ. |
- |
- |
-105 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
-95 | |
|
Компрессия усиления приемников при входной мощности на измерительных портах плюс 27 дБм, в диапазоне частот, дБ, не более | ||||
|
от 100 кГц до 26,5 ГГц включ. |
0,2 |
0,2 |
0,2 |
0,2 |
|
св. 26,5 до 32 ГГц включ. |
- |
0,2 |
0,2 |
0,2 |
|
св. 32 до 44 ГГц включ. |
- |
- |
0,2 |
0,2 |
|
св. 44 до 53 ГГц включ. |
- |
- |
- |
0,2 |
|
Наименование характеристики |
Значение характеристики анализатора модели | |||
|
P5005A, P5025A |
P5006A, P5026A |
P5007A, P5027A |
P5008A, P5028A | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения амплитуды (шумы трассы) в полосе частот, дБ СКЗ2) | ||||
|
от 100 до 300 кГц включ. |
±0,0050 |
±0,0050 |
±0,0050 |
±0,0050 |
|
св. 300 кГц до 1 МГц включ. |
±0,0030 |
±0,0030 |
±0,0030 |
±0,0030 |
|
св. 1 МГц до 10 ГГц включ. |
±0,0015 |
±0,0015 |
±0,0015 |
±0,0015 |
|
св. 10 до 17 ГГц включ. |
±0,0020 |
±0,0020 |
±0,0020 |
±0,0020 |
|
св. 17 до 26,5 ГГц включ. |
±0,0030 |
±0,0030 |
±0,0030 |
±0,0030 |
|
св. 26,5 до 30 ГГц включ. |
±0,0030 |
±0,0030 |
±0,0030 | |
|
св. 30 до 32 ГГц включ. |
±0,0060 |
±0,0060 |
±0,0060 | |
|
св. 32 до 44 ГГц включ. |
- |
±0,0060 |
±0,0060 | |
|
св. 44 до 45 ГГц включ. |
- |
- |
±0,0060 | |
|
св. 45 до 50 ГГц включ. |
- |
- |
±0,0180 | |
|
св. 50 до 53 ГГц включ. |
- |
- |
- | |
|
Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения фазы (шумы трассы) в полосе частот, градус СКЗ | ||||
|
от 100 до 300 кГц включ. |
±0,07 |
±0,07 |
±0,07 |
±0,07 |
|
св. 300 кГц до 1 МГц включ. |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
|
св. 1 МГц до 10 ГГц включ. |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
|
св. 10 до 17 ГГц включ. |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
|
св. 17 до 26,5 ГГц включ. |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
|
св. 26,5 до 30 ГГц включ. |
±0,02 |
±0,02 |
±0,02 | |
|
св. 30 до 32 ГГц включ. |
±0,04 |
±0,04 |
±0,04 | |
|
св. 32 до 44 ГГц включ. |
- |
±0,04 |
±0,04 | |
|
св. 44 до 45 ГГц включ. |
- |
- |
±0,04 | |
|
св. 45 до 50 ГГц включ. |
- |
- |
±0,18 | |
|
св. 50 до 53 ГГц включ |
- |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерений в динамическом диапазоне, при опорном уровне минус 20 дБм в диапазоне частот от 100 кГц до 30,6 МГц включ. | ||
|
Уровень мощности на входе измерительного порта, дБм |
Амплитуда, дБ |
Фаза, градус |
|
10 |
±0,222 |
±5,106 |
|
0 |
±0,041 |
±0,219 |
|
-10 |
±0,020 |
±0,122 |
|
-20 |
±0,016 |
±0,100 |
|
-30 |
±0,019 |
±0,121 |
|
-40 |
±0,022 |
±0,142 |
|
-50 |
±0,025 |
±0,163 |
|
-60 |
±0,034 |
±0,219 |
|
-70 |
±0,077 |
±0,505 |
|
-80 |
±0,120 |
±0,794 |
|
-90 |
±0,163 |
±1,083 |
|
-100 |
±0,207 |
±1,375 |
|
-110 |
±0,250 |
±1,669 |
|
-120 |
±0,294 |
±1,967 |
|
Пределы допускаемой абсолютной погрешности измерений в динамическом диапазоне, при | ||
|
опорном уровне минус 20 дБм в диапазоне частот св. 30,6 МГц до 53 ГГц включ. | ||
|
Уровень мощности на входе измерительного порта, дБм |
Амплитуда, дБ |
Фаза, градус |
|
10 |
±0,217 |
±5,072 |
|
0 |
±0,036 |
±0,186 |
|
-10 |
±0,015 |
±0,089 |
|
-20 |
±0,011 |
±0,067 |
|
-30 |
±0,014 |
±0,088 |
|
-40 |
±0,017 |
±0,109 |
|
-50 |
±0,020 |
±0,130 |
|
-60 |
±0,028 |
±0,185 |
|
-70 |
±0,072 |
±0,472 |
|
-80 |
±0,115 |
±0,760 |
|
-90 |
±0,158 |
±1,050 |
|
-100 |
±0,202 |
±1,341 |
|
-110 |
±0,245 |
±1,635 |
|
-120 |
±0,289 |
±1,933 |
Продолжение таблицы 8
|
Исправленные характеристики анализаторов с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм | ||||||
|
н |
о W |
s W |
Неравномерность |
Неравномерность ко- | ||
|
о Е |
К od S |
И 1=1 |
коэффициента отра- |
эффициента передачи, | ||
|
Диапазон частот |
Е ч « га ей Ои |
ш И О S о И га й ч о 1-и н |
CQ 5 о * £ £ Е & |
жения, дБ |
дБ | |
|
га К |
U S |
и |
Амплитуда, дБ |
Амплитуда, дБ | ||
|
от 0,1 до 1 МГц включ. |
35 |
34 |
34 |
±0,019 |
±0,302 | |
|
св. 1 до 50 МГц включ. |
35 |
34 |
35 |
±0,019 |
±0,065 | |
|
св. 0,05 до 2 ГГц включ. |
35 |
34 |
35 |
±0,019 |
±0,046 | |
|
св. 2 до 10 ГГц включ. |
41 |
44 |
41 |
±0,010 |
±0,033 | |
|
св. 10 до 20 ГГц включ. |
38 |
40 |
37 |
±0,033 |
±0,073 | |
|
св. 20 до 35 ГГц включ. |
37 |
41 |
36 |
±0,033 |
±0,122 | |
|
св. 35 до 50 ГГц включ. |
37 |
42 |
36 |
±0,020 |
±0,079 | |
|
св. 50 до 53 ГГц включ. |
34 |
40 |
33 |
±0,030 |
±0,154 | |
|
Исправленные характеристики анализаторов |
с использованием калибровочного набора | |||||
|
N4694D или N4694A при уровне выходной мощности минус 10 дБм | ||||||
|
н |
о W |
s w |
Неравномерность |
Неравномерность ко- | ||
|
о и |
к ОЙ |
коэффициента отра- |
эффициента передачи, | |||
|
Диапазон частот |
и 2 W га га Ои |
га и о й о га га й Ч О га н |
га g о и о СО га ч а о га |
жения, дБ |
дБ | |
|
га К |
U S |
и К |
Амплитуда, дБ |
Амплитуда, дБ | ||
|
от 0,1 до 1 МГц включ. |
41 |
38 |
34 |
±0,08 |
±0,148 | |
|
св. 1 до 50 МГц включ. |
41 |
38 |
37 |
±0,08 |
±0,095 | |
|
св. 0,05 до 2 ГГц включ. |
41 |
38 |
38 |
±0,04 |
±0,051 | |
|
св. 2 до 10 ГГц включ. |
42 |
39 |
38 |
±0,04 |
±0,065 | |
|
св. 10 до 20 ГГц включ. |
41 |
35 |
34 |
±0,05 |
±0,093 | |
|
св. 20 до 35 ГГц включ. |
40 |
34 |
32 |
±0,06 |
±0,108 | |
|
св. 35 до 50 ГГц включ. |
38 |
33 |
32 |
±0,08 |
±0,123 | |
|
св. 50 до 53 ГГц включ. |
35 |
30 |
29 |
±0,08 |
±0,166 | |
|
1) дБм - дБ относительно 1 мВт; | ||||||
|
2) СКЗ - среднее квадратическое значение | ||||||
Таблица 9 - Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи анализаторов P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм1)
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 10 ГГц включ. | |
|
0 |
±0,018 |
±0,018 |
±0,018 |
±0,010 |
|
0,1 |
±0,019 |
±0,019 |
±0,019 |
±0,010 |
|
0,2 |
±0,020 |
±0,020 |
±0,020 |
±0,011 |
|
0,4 |
±0,023 |
±0,023 |
±0,023 |
±0,012 |
|
0,6 |
±0,028 |
±0,028 |
±0,028 |
±0,014 |
|
0,8 |
±0,034 |
±0,034 |
±0,034 |
±0,017 |
|
1 |
±0,043 |
±0,043 |
±0,042 |
±0,019 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
отражения |
св. 10 до 20 ГГц включ. |
св. 20 до 35 ГГц включ. |
св. 35 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. |
|
0 |
±0,013 |
±0,015 |
±0,015 |
±0,022 |
|
0,1 |
±0,014 |
±0,016 |
±0,016 |
±0,023 |
|
0,2 |
±0,015 |
±0,017 |
±0,017 |
±0,024 |
|
0,4 |
±0,017 |
±0,018 |
±0,019 |
±0,027 |
|
0,6 |
±0,021 |
±0,021 |
±0,022 |
±0,031 |
|
0,8 |
±0,025 |
±0,025 |
±0,026 |
±0,036 |
|
1 |
±0,030 |
±0,029 |
±0,030 |
±0,042 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 10 ГГц включ. |
|
0,02 |
±64,687 |
±64,687 |
±64,687 |
±28,037 |
|
0,05 |
±21,437 |
±21,437 |
±21,437 |
±10,99 |
|
0,1 |
±10,758 |
±10,758 |
±10,758 |
±5,603 |
|
0,2 |
±5,661 |
±5,661 |
±5,661 |
±2,954 |
|
0,4 |
±3,299 |
±3,299 |
±3,299 |
±1,684 |
|
0,6 |
±2,664 |
±2,664 |
±2,664 |
±1,308 |
|
0,8 |
±2,460 |
±2,460 |
±2,460 |
±1,157 |
|
1 |
±2,428 |
±2,428 |
±2,428 |
±1,095 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
св. 10 до 20 ГГц включ. |
св. 20 до 35 ГГц включ. |
св. 35 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. |
|
0,02 |
±41,042 |
±48,203 |
±49,746 |
±180,000 |
|
0,05 |
±15,49 |
±17,627 |
±18,023 |
±26,382 |
|
0,1 |
±7,899 |
±8,946 |
±9,113 |
±13,145 |
|
0,2 |
±4,204 |
±4,730 |
±4,785 |
±6,875 |
|
0,4 |
±2,448 |
±2,448 |
±2,704 |
±3,872 |
|
0,6 |
±1,938 |
±2,105 |
±2,076 |
±2,960 |
|
0,8 |
±1,742 |
±1,856 |
±1,811 |
±2,570 |
|
1 |
±1,670 |
±1,749 |
±1,692 |
±2,389 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 10 ГГц включ. | |
|
-100 |
±6,264 |
±1,520 |
±0,409 |
±0,488 |
|
-90 |
±2,534 |
±0,568 |
±0,269 |
±0,274 |
|
-80 |
±0,977 |
±0,283 |
±0,213 |
±0,204 |
|
-70 |
±0,508 |
±0,198 |
±0,167 |
±0,157 |
|
-60 |
±0,393 |
±0,149 |
±0,124 |
±0,114 |
|
-50 |
±0,343 |
±0,106 |
±0,081 |
±0,071 |
|
-40 |
±0,333 |
±0,097 |
±0,072 |
±0,062 |
|
-30 |
±0,330 |
±0,094 |
±0,069 |
±0,059 |
|
-20 |
±0,327 |
±0,091 |
±0,066 |
±0,056 |
|
-10 |
±0,324 |
±0,088 |
±0,063 |
±0,052 |
|
0 |
±0,322 |
±0,086 |
±0,061 |
±0,048 |
|
10 |
±0,342 |
±0,106 |
±0,081 |
±0,069 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
св. 10 до 20 ГГц включ. |
св. 20 до 35 ГГц включ. |
св. 35 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. | |
|
передачи, дБ | ||||
|
-100 |
±0,591 |
±0,939 |
±4,050 |
±9,173 |
|
-90 |
±0,323 |
±0,434 |
±1,515 |
±4,052 |
|
-80 |
±0,244 |
±0,303 |
±0,556 |
±1,522 |
|
-70 |
±0,197 |
±0,249 |
±0,263 |
±0,575 |
|
-60 |
±0,154 |
±0,205 |
±0,174 |
±0,296 |
|
-50 |
±0,111 |
±0,162 |
±0,125 |
±0,214 |
|
-40 |
±0,102 |
±0,154 |
±0,115 |
±0,200 |
|
-30 |
±0,099 |
±0,150 |
±0,112 |
±0,197 |
|
-20 |
±0,096 |
±0,147 |
±0,109 |
±0,193 |
|
-10 |
±0,093 |
±0,144 |
±0,106 |
±0,190 |
|
0 |
±0,089 |
±0,140 |
±0,102 |
±0,187 |
|
10 |
±0,109 |
±0,161 |
±0,122 |
±0,207 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85058B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 10 ГГц включ. | |
|
-100 |
±180,000 |
±11,018 |
±2,750 |
±3,306 |
|
-90 |
±19,797 |
±3,867 |
±1,788 |
±1,826 |
|
-80 |
±6,826 |
±1,887 |
±1,405 |
±1,350 |
|
-70 |
±3,438 |
±1,306 |
±1,104 |
±1,037 |
|
-60 |
±2,639 |
±0,979 |
±0,814 |
±0,746 |
|
-50 |
±2,290 |
±0,687 |
±0,527 |
±0,458 |
|
-40 |
±2,227 |
±0,630 |
±0,471 |
±0,403 |
|
-30 |
±2,205 |
±0,609 |
±0,450 |
±0,382 |
|
-20 |
±2,184 |
±0,588 |
±0,429 |
±0,360 |
|
-10 |
±2,165 |
±0,569 |
±0,410 |
±0,340 |
|
0 |
±2,160 |
±0,565 |
±0,406 |
±0,320 |
|
10 |
±2,258 |
±0,662 |
±0,503 |
±0,417 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
св. 10 до 20 ГГц включ. |
св. 20 до 35 ГГц включ. |
св. 35 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. |
|
-100 |
±4,037 |
±6,558 |
±36,446 |
±180,000 |
|
-90 |
±2,168 |
±2,934 |
±10,986 |
±36,470 |
|
-80 |
±1,627 |
±2,027 |
±3,790 |
±11,040 |
|
-70 |
±1,306 |
±1,656 |
±1,755 |
±3,921 |
|
-60 |
±1,013 |
±1,358 |
±1,151 |
±1,982 |
|
-50 |
±0,726 |
±1,070 |
±0,819 |
±1,420 |
|
-40 |
±0,670 |
±1,014 |
±0,758 |
±1,328 |
|
-30 |
±0,649 |
±0,993 |
±0,736 |
±1,303 |
|
-20 |
±0,628 |
±0,972 |
±0,715 |
±1,281 |
|
-10 |
±0,608 |
±0,951 |
±0,694 |
±1,261 |
|
0 |
±0,592 |
±0,935 |
±0,677 |
±1,249 |
|
10 |
±0,689 |
±1,032 |
±0,775 |
±1,346 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 20 ГГц включ. | |
|
0 |
±0,010 |
±0,010 |
±0,010 |
±0,009 |
|
0,1 |
±0,011 |
±0,011 |
±0,010 |
±0,010 |
|
0,2 |
±0,012 |
±0,012 |
±0,011 |
±0,011 |
|
0,4 |
±0,016 |
±0,016 |
±0,014 |
±0,013 |
|
0,6 |
±0,021 |
±0,021 |
±0,018 |
±0,017 |
|
0,8 |
±0,027 |
±0,027 |
±0,023 |
±0,021 |
|
1 |
±0,034 |
±0,034 |
±0,027 |
±0,027 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений | |||
|
коэффициента |
амплитуды коэффициента отражения, дБ | |||
|
отражения |
св. 20 до 30 ГГц включ. |
св. 30 до 40 ГГц включ. |
св. 40 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. |
|
0 |
±0,010 |
±0,011 |
±0,014 |
±0,020 |
|
0,1 |
±0,011 |
±0,012 |
±0,016 |
±0,022 |
|
0,2 |
±0,012 |
±0,014 |
±0,017 |
±0,024 |
|
0,4 |
±0,016 |
±0,019 |
±0,020 |
±0,031 |
|
0,6 |
±0,022 |
±0,025 |
±0,030 |
±0,040 |
|
0,8 |
±0,028 |
±0,032 |
±0,039 |
±0,052 |
|
1 |
±0,037 |
±0,042 |
±0,050 |
±0,067 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 20 ГГц включ. |
|
0,02 |
±27,685 |
±27,685 |
±27,528 |
±25,16 |
|
0,05 |
±11,231 |
±11,231 |
±10,927 |
±10,077 |
|
0,1 |
±5,986 |
±5,986 |
±5,686 |
±5,273 |
|
0,2 |
±3,433 |
±3,433 |
±3,134 |
±2,930 |
|
0,4 |
±2,260 |
±2,260 |
±1,964 |
±1,856 |
|
0,6 |
±1,968 |
±1,968 |
±1,669 |
±1,583 |
|
0,8 |
±1,891 |
±1,891 |
±1,592 |
±1,512 |
|
1 |
±1,903 |
±1,903 |
±1,604 |
±1,520 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
св. 20 до 30 ГГц включ. |
св. 30 до 40 ГГц включ. |
св. 40 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. |
|
0,02 |
±29,144 |
±33,442 |
±43,917 |
±83,700 |
|
0,05 |
±11,593 |
±13,155 |
±16,64 |
±24,070 |
|
0,1 |
±6,098 |
±6,919 |
±8,708 |
±12,338 |
|
0,2 |
±3,448 |
±3,919 |
±4,909 |
±6,834 |
|
0,4 |
±2,277 |
±2,595 |
±3,213 |
±4,390 |
|
0,6 |
±2,025 |
±2,310 |
±2,825 |
±3,830 |
|
0,8 |
±2,002 |
±2,284 |
±2,762 |
±3,740 |
|
1 |
±2,072 |
±2,362 |
±2,831 |
±3,838 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 20 ГГц включ. | |
|
-100 |
±6,256 |
±1,524 |
±0,411 |
±0,587 |
|
-90 |
±2,515 |
±0,581 |
±0,272 |
±0,316 |
|
-80 |
±0,919 |
±0,307 |
±0,216 |
±0,236 |
|
-70 |
±0,391 |
±0,226 |
±0,172 |
±0,188 |
|
-60 |
±0,247 |
±0,178 |
±0,128 |
±0,145 |
|
-50 |
±0,189 |
±0,135 |
±0,085 |
±0,102 |
|
-40 |
±0,179 |
±0,126 |
±0,077 |
±0,093 |
|
-30 |
±0,176 |
±0,123 |
±0,074 |
±0,090 |
|
-20 |
±0,173 |
±0,120 |
±0,071 |
±0,087 |
|
-10 |
±0,170 |
±0,117 |
±0,068 |
±0,084 |
|
0 |
±0,168 |
±0,115 |
±0,066 |
±0,083 |
|
10 |
±0,188 |
±0,136 |
±0,086 |
±0,103 |
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
св. 20 до 30 ГГц включ. |
св. 30 до 40 ГГц включ. |
св. 40 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. | |
|
-100 |
±0,773 |
±0,935 |
±4,052 |
±9,173 |
|
-90 |
±0,377 |
±0,426 |
±1,522 |
±4,052 |
|
-80 |
±0,271 |
±0,292 |
±0,576 |
±1,524 |
|
-70 |
±0,220 |
±0,237 |
±0,298 |
±0,580 |
|
-60 |
±0,176 |
±0,193 |
±0,216 |
±0,306 |
|
-50 |
±0,133 |
±0,150 |
±0,168 |
±0,225 |
|
-40 |
±0,125 |
±0,142 |
±0,159 |
±0,211 |
|
-30 |
±0,122 |
±0,139 |
±0,156 |
±0,208 |
|
-20 |
±0,119 |
±0,136 |
±0,153 |
±0,205 |
|
-10 |
±0,116 |
±0,133 |
±0,151 |
±0,205 |
|
0 |
±0,120 |
±0,139 |
±0,165 |
±0,238 |
|
10 |
±0,140 |
±0,160 |
±0,185 |
±0,259 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4694D или N4694A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
от 0,1 до 1 МГц включ. |
св. 1 до 50 МГц включ. |
св. 50 МГц до 2 ГГц включ. |
св. 2 до 20 ГГц включ. | |
|
-100 |
±180 |
±11,060 |
±2,772 |
±4,004 |
|
-90 |
±19,630 |
±3,967 |
±1,818 |
±2,115 |
|
-80 |
±6,409 |
±2,055 |
±1,436 |
±1,567 |
|
-70 |
±2,636 |
±1,501 |
±1,135 |
±1,245 |
|
-60 |
±1,642 |
±1,179 |
±0,845 |
±0,953 |
|
-50 |
±1,255 |
±0,887 |
±0,558 |
±0,665 |
|
-40 |
±1,186 |
±0,831 |
±0,502 |
±0,610 |
|
-30 |
±1,163 |
±0,810 |
±0,481 |
±0,589 |
|
-20 |
±1,142 |
±0,789 |
±0,460 |
±0,568 |
|
-10 |
±1,123 |
±0,770 |
±0,441 |
±0,549 |
|
0 |
±1,122 |
±0,769 |
±0,438 |
±0,552 |
|
10 |
±1,219 |
±0,866 |
±0,535 |
±0,650 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
св. 20 до 30 ГГц включ. |
св. 30 до 40 ГГц включ. |
св. 40 до 50 ГГц включ. |
св. 50 до 53 ГГц включ. |
|
-100 |
±5,339 |
±6,528 |
±36,472 |
±180,000 |
|
-90 |
±2,537 |
±2,875 |
±11,043 |
±36,477 |
|
-80 |
±1,806 |
±1,952 |
±3,929 |
±11,056 |
|
-70 |
±1,459 |
±1,578 |
±1,995 |
±3,959 |
|
-60 |
±1,164 |
±1,279 |
±1,433 |
±2,046 |
|
-50 |
±0,876 |
±0,991 |
±1,111 |
±1,494 |
|
-40 |
±0,821 |
±0,935 |
±1,050 |
±1,403 |
|
-30 |
±0,799 |
±0,914 |
±1,029 |
±1,378 |
|
-20 |
±0,779 |
±0,894 |
±1,009 |
±1,359 |
|
-10 |
±0,763 |
±0,880 |
±1,000 |
±1,364 |
|
0 |
±0,797 |
±0,930 |
±1,100 |
±1,598 |
|
10 |
±0,894 |
±1,028 |
±1,197 |
±1,695 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,016 |
|
0,1 |
±0,010 |
±0,018 |
±0,019 |
|
0,2 |
±0,012 |
±0,021 |
±0,021 |
|
0,4 |
±0,017 |
±0,028 |
±0,028 |
|
0,6 |
±0,024 |
±0,038 |
±0,038 |
|
0,8 |
±0,031 |
±0,050 |
±0,050 |
|
1 |
±0,040 |
±0,064 |
±0,065 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. |
|
0,01 |
±55,384 |
±180,000 |
±180,000 |
|
0,02 |
±24,881 |
±54,666 |
±55,796 |
|
0,05 |
±10,345 |
±19,754 |
±20,045 |
|
0,1 |
±5,718 |
±10,362 |
±10,514 |
|
0,2 |
±3,475 |
±5,916 |
±6,006 |
|
0,4 |
±2,472 |
±3,974 |
±4,036 |
|
0,6 |
±2,242 |
±3,568 |
±3,621 |
|
0,8 |
±2,208 |
±3,545 |
±3,596 |
|
1 |
±2,251 |
±3,676 |
±3,725 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7550A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. | |
|
-100 |
±6,257 |
±0,483 |
±0,485 |
|
-90 |
±2,520 |
±0,363 |
±0,366 |
|
-80 |
±0,932 |
±0,311 |
±0,314 |
|
-70 |
±0,420 |
±0,268 |
±0,270 |
|
-60 |
±0,285 |
±0,225 |
±0,227 |
|
-50 |
±0,230 |
±0,182 |
±0,185 |
|
-40 |
±0,220 |
±0,174 |
±0,177 |
|
-30 |
±0,217 |
±0,171 |
±0,174 |
|
-20 |
±0,214 |
±0,168 |
±0,171 |
|
-10 |
±0,211 |
±0,165 |
±0,168 |
|
0 |
±0,207 |
±0,168 |
±0,171 |
|
10 |
±0,228 |
±0,189 |
±0,191 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 4 ГГц включ. |
|
-100 |
±180,000 |
±3,274 |
±3,288 |
|
-90 |
±19,669 |
±2,440 |
±2,457 |
|
-80 |
±6,506 |
±2,081 |
±2,099 |
|
-70 |
±2,835 |
±1,784 |
±1,801 |
|
-60 |
±1,904 |
±1,494 |
±1,512 |
|
-50 |
±1,530 |
±1,208 |
±1,225 |
|
-40 |
±1,464 |
±1,152 |
±1,169 |
|
-30 |
±1,441 |
±1,131 |
±1,148 |
|
-20 |
±1,420 |
±1,110 |
±1,128 |
|
-10 |
±1,400 |
±1,094 |
±1,112 |
|
0 |
±1,388 |
±1,123 |
±1,141 |
|
10 |
±1,485 |
±1,220 |
±1,238 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6,5 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,017 |
|
0,1 |
±0,010 |
±0,018 |
±0,019 |
|
0,2 |
±0,012 |
±0,021 |
±0,022 |
|
0,4 |
±0,017 |
±0,028 |
±0,031 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
|
0,8 |
±0,031 |
±0,050 |
±0,055 |
|
1 |
±0,040 |
±0,064 |
±0,071 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6,5 ГГц включ. |
|
0,01 |
±55,384 |
±180,000 |
±180,000 |
|
0,02 |
±24,881 |
±54,666 |
±56,400 |
|
0,05 |
±10,345 |
±19,754 |
±20,402 |
|
0,1 |
±5,718 |
±10,362 |
±10,856 |
|
0,2 |
±3,475 |
±5,916 |
±6,343 |
|
0,4 |
±2,472 |
±3,974 |
±4,372 |
|
0,6 |
±2,242 |
±3,568 |
±5,958 |
|
0,8 |
±2,208 |
±3,545 |
±3,932 |
|
1 |
±2,251 |
±3,676 |
±4,062 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7551A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6,5 ГГц включ. | |
|
-100 |
±6,257 |
±0,483 |
±0,537 |
|
-90 |
±2,520 |
±0,363 |
±0,427 |
|
-80 |
±0,932 |
±0,311 |
±0,377 |
|
-70 |
±0,420 |
±0,268 |
±0,334 |
|
-60 |
±0,285 |
±0,225 |
±0,292 |
|
-50 |
±0,230 |
±0,182 |
±0,249 |
|
-40 |
±0,220 |
±0,174 |
±0,241 |
|
-30 |
±0,217 |
±0,171 |
±0,238 |
|
-20 |
±0,214 |
±0,168 |
±0,235 |
|
-10 |
±0,211 |
±0,165 |
±0,233 |
|
0 |
±0,207 |
±0,168 |
±0,235 |
|
10 |
±0,228 |
±0,189 |
±0,255 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 6,5 ГГц включ. |
|
-100 |
±180,000 |
±3,274 |
±3,652 |
|
-90 |
±19,669 |
±2,440 |
±2,882 |
|
-80 |
±6,506 |
±2,081 |
±2,533 |
|
-70 |
±2,835 |
±1,784 |
±2,237 |
|
-60 |
±1,904 |
±1,494 |
±1,948 |
|
-50 |
±1,530 |
±1,208 |
±1,661 |
|
-40 |
±1,464 |
±1,152 |
±1,605 |
|
-30 |
±1,441 |
±1,131 |
±1,584 |
|
-20 |
±1,420 |
±1,110 |
±1,563 |
|
-10 |
±1,400 |
±1,094 |
±1,547 |
|
0 |
±1,388 |
±1,123 |
±1,576 |
|
10 |
±1,485 |
±1,220 |
±1,674 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,017 |
|
0,1 |
±0,010 |
±0,018 |
±0,019 |
|
0,2 |
±0,012 |
±0,021 |
±0,022 |
|
0,4 |
±0,017 |
±0,028 |
±0,031 |
|
0,6 |
±0,024 |
±0,038 |
±0,042 |
|
0,8 |
±0,031 |
±0,050 |
±0,056 |
|
1 |
±0,040 |
±0,064 |
±0,072 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. |
|
0,01 |
±55,384 |
±180,000 |
±180,000 |
|
0,02 |
±24,881 |
±54,666 |
±57,747 |
|
0,05 |
±10,345 |
±19,754 |
±20,734 |
|
0,1 |
±5,718 |
±10,362 |
±11,029 |
|
0,2 |
±3,475 |
±5,916 |
±6,445 |
|
0,4 |
±2,472 |
±3,974 |
±4,441 |
|
0,6 |
±2,242 |
±3,568 |
±4,018 |
|
0,8 |
±2,208 |
±3,545 |
±3,989 |
|
1 |
±2,251 |
±3,676 |
±4,118 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7552A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. | |
|
-100 |
±6,257 |
±0,483 |
±0,580 |
|
-90 |
±2,520 |
±0,363 |
±0,435 |
|
-80 |
±0,932 |
±0,311 |
±0,380 |
|
-70 |
±0,420 |
±0,268 |
±0,337 |
|
-60 |
±0,285 |
±0,225 |
±0,295 |
|
-50 |
±0,230 |
±0,182 |
±0,252 |
|
-40 |
±0,220 |
±0,174 |
±0,244 |
|
-30 |
±0,217 |
±0,171 |
±0,241 |
|
-20 |
±0,214 |
±0,168 |
±0,238 |
|
-10 |
±0,211 |
±0,165 |
±0,235 |
|
0 |
±0,207 |
±0,168 |
±0,238 |
|
10 |
±0,228 |
±0,189 |
±0,258 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 9 ГГц включ. |
|
-100 |
±180,000 |
±3,274 |
±3,950 |
|
-90 |
±19,669 |
±2,440 |
±2,938 |
|
-80 |
±6,506 |
±2,081 |
±2,557 |
|
-70 |
±2,835 |
±1,784 |
±2,257 |
|
-60 |
±1,904 |
±1,494 |
±1,968 |
|
-50 |
±1,530 |
±1,208 |
±1,681 |
|
-40 |
±1,464 |
±1,152 |
±1,625 |
|
-30 |
±1,441 |
±1,131 |
±1,604 |
|
-20 |
±1,420 |
±1,110 |
±1,583 |
|
-10 |
±1,400 |
±1,094 |
±1,567 |
|
0 |
±1,388 |
±1,123 |
±1,596 |
|
10 |
±1,485 |
±1,220 |
±1,694 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,017 |
|
0,1 |
±0,010 |
±0,018 |
±0,021 |
|
0,2 |
±0,012 |
±0,021 |
±0,025 |
|
0,4 |
±0,017 |
±0,028 |
±0,036 |
|
0,6 |
±0,024 |
±0,038 |
±0,050 |
|
0,8 |
±0,031 |
±0,050 |
±0,068 |
|
1 |
±0,040 |
±0,064 |
±0,089 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. |
|
0,01 |
±55,384 |
±180,000 |
±180,000 |
|
0,02 |
±24,881 |
±54,666 |
±58,664 |
|
0,05 |
±10,345 |
±19,754 |
±21,267 |
|
0,1 |
±5,718 |
±10,362 |
±11,560 |
|
0,2 |
±3,475 |
±5,916 |
±7,016 |
|
0,4 |
±2,472 |
±3,974 |
±5,105 |
|
0,6 |
±2,242 |
±3,568 |
±4,775 |
|
0,8 |
±2,208 |
±3,545 |
±4,840 |
|
1 |
±2,251 |
±3,676 |
±5,064 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7553A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. | |
|
-100 |
±6,257 |
±0,483 |
±0,668 |
|
-90 |
±2,520 |
±0,363 |
±0,518 |
|
-80 |
±0,932 |
±0,311 |
±0,462 |
|
-70 |
±0,420 |
±0,268 |
±0,419 |
|
-60 |
±0,285 |
±0,225 |
±0,377 |
|
-50 |
±0,230 |
±0,182 |
±0,336 |
|
-40 |
±0,220 |
±0,174 |
±0,327 |
|
-30 |
±0,217 |
±0,171 |
±0,324 |
|
-20 |
±0,214 |
±0,168 |
±0,321 |
|
-10 |
±0,211 |
±0,165 |
±0,319 |
|
0 |
±0,207 |
±0,168 |
±0,326 |
|
10 |
±0,228 |
±0,189 |
±0,346 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 14 ГГц включ. |
|
-100 |
±180,000 |
±3,274 |
±4,582 |
|
-90 |
±19,669 |
±2,440 |
±3,512 |
|
-80 |
±6,506 |
±2,081 |
±3,126 |
|
-70 |
±2,835 |
±1,784 |
±2,825 |
|
-60 |
±1,904 |
±1,494 |
±2,536 |
|
-50 |
±1,530 |
±1,208 |
±2,248 |
|
-40 |
±1,464 |
±1,152 |
±2,193 |
|
-30 |
±1,441 |
±1,131 |
±2,172 |
|
-20 |
±1,420 |
±1,110 |
±2,151 |
|
-10 |
±1,400 |
±1,094 |
±2,138 |
|
0 |
±1,388 |
±1,123 |
±2,198 |
|
10 |
±1,485 |
±1,220 |
±2,295 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,017 |
|
0,1 |
±0,010 |
±0,018 |
±0,020 |
|
0,2 |
±0,012 |
±0,021 |
±0,025 |
|
0,4 |
±0,017 |
±0,028 |
±0,036 |
|
0,6 |
±0,024 |
±0,038 |
±0,050 |
|
0,8 |
±0,031 |
±0,050 |
±0,068 |
|
1 |
±0,040 |
±0,064 |
±0,089 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
0,01 |
±55,384 |
±180,000 |
±180,000 |
|
0,02 |
±24,881 |
±54,666 |
±58,664 |
|
0,05 |
±10,345 |
±19,754 |
±21,267 |
|
0,1 |
±5,718 |
±10,362 |
±11,56 |
|
0,2 |
±3,475 |
±5,916 |
±7,016 |
|
0,4 |
±2,472 |
±3,974 |
±5,105 |
|
0,6 |
±2,242 |
±3,568 |
±4,780 |
|
0,8 |
±2,208 |
±3,545 |
±4,840 |
|
1 |
±2,251 |
±3,676 |
±5,064 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7554A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
-100 |
±6,257 |
±0,483 |
±0,730 |
|
-90 |
±2,520 |
±0,363 |
±0,526 |
|
-80 |
±0,932 |
±0,311 |
±0,463 |
|
-70 |
±0,420 |
±0,268 |
±0,419 |
|
-60 |
±0,285 |
±0,225 |
±0,377 |
|
-50 |
±0,230 |
±0,182 |
±0,336 |
|
-40 |
±0,220 |
±0,174 |
±0,327 |
|
-30 |
±0,217 |
±0,171 |
±0,324 |
|
-20 |
±0,214 |
±0,168 |
±0,321 |
|
-10 |
±0,211 |
±0,165 |
±0,319 |
|
0 |
±0,207 |
±0,168 |
±0,326 |
|
10 |
±0,228 |
±0,189 |
±0,346 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
-100 |
±180,000 |
±3,274 |
±5,027 |
|
-90 |
±19,669 |
±2,440 |
±3,572 |
|
-80 |
±6,506 |
±2,081 |
±3,133 |
|
-70 |
±2,835 |
±1,784 |
±2,826 |
|
-60 |
±1,904 |
±1,494 |
±2,536 |
|
-50 |
±1,530 |
±1,208 |
±2,248 |
|
-40 |
±1,464 |
±1,152 |
±2,193 |
|
-30 |
±1,441 |
±1,131 |
±2,172 |
|
-20 |
±1,420 |
±1,110 |
±2,151 |
|
-10 |
±1,400 |
±1,094 |
±2,138 |
|
0 |
±1,388 |
±1,123 |
±2,198 |
|
10 |
±1,485 |
±1,220 |
±2,295 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
0 |
±0,008 |
±0,016 |
±0,017 |
|
0,1 |
±0,010 |
±0,018 |
±0,022 |
|
0,2 |
±0,012 |
±0,021 |
±0,027 |
|
0,4 |
±0,017 |
±0,028 |
±0,040 |
|
0,6 |
±0,024 |
±0,038 |
±0,057 |
|
0,8 |
±0,031 |
±0,050 |
±0,077 |
|
1 |
±0,040 |
±0,064 |
±0,101 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
0,01 |
±55,384 |
±180,000 |
±180,000 |
|
0,02 |
±24,881 |
±54,666 |
±62,000 |
|
0,05 |
±10,345 |
±19,754 |
±22,244 |
|
0,1 |
±5,718 |
±10,362 |
±12,247 |
|
0,2 |
±3,475 |
±5,916 |
±7,598 |
|
0,4 |
±2,472 |
±3,974 |
±5,682 |
|
0,6 |
±2,242 |
±3,568 |
±5,392 |
|
0,8 |
±2,208 |
±3,545 |
±5,507 |
|
1 |
±2,251 |
±3,676 |
±5,786 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N7555A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
-100 |
±6,257 |
±0,483 |
±0,909 |
|
-90 |
±2,520 |
±0,363 |
±0,603 |
|
-80 |
±0,932 |
±0,311 |
±0,525 |
|
-70 |
±0,420 |
±0,268 |
±0,479 |
|
-60 |
±0,285 |
±0,225 |
±0,437 |
|
-50 |
±0,230 |
±0,182 |
±0,396 |
|
-40 |
±0,220 |
±0,174 |
±0,388 |
|
-30 |
±0,217 |
±0,171 |
±0,385 |
|
-20 |
±0,214 |
±0,168 |
±0,382 |
|
-10 |
±0,211 |
±0,165 |
±0,380 |
|
0 |
±0,207 |
±0,168 |
±0,390 |
|
10 |
±0,228 |
±0,189 |
±0,410 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
-100 |
±180 |
±3,274 |
±6,332 |
|
-90 |
±19,669 |
±2,440 |
±4,113 |
|
-80 |
±6,506 |
±2,081 |
±3,563 |
|
-70 |
±2,835 |
±1,784 |
±3,243 |
|
-60 |
±1,904 |
±1,494 |
±2,952 |
|
-50 |
±1,530 |
±1,208 |
±2,664 |
|
-40 |
±1,464 |
±1,152 |
±2,608 |
|
-30 |
±1,441 |
±1,131 |
±2,587 |
|
-20 |
±1,420 |
±1,110 |
±2,567 |
|
-10 |
±1,400 |
±1,094 |
±2,556 |
|
0 |
±1,388 |
±1,123 |
±2,637 |
|
10 |
±1,485 |
±1,220 |
±2,734 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4691D или N4691B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
0 |
±0,005 |
±0,005 |
±0,010 |
|
0,1 |
±0,006 |
±0,006 |
±0,011 |
|
0,2 |
±0,007 |
±0,007 |
±0,013 |
|
0,4 |
±0,010 |
±0,010 |
±0,016 |
|
0,6 |
±0,013 |
±0,013 |
±0,020 |
|
0,8 |
±0,017 |
±0,017 |
±0,024 |
|
1 |
±0,022 |
±0,022 |
±0,030 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
0,01 |
±31,365 |
±31,365 |
±180,000 |
|
0,02 |
±15,352 |
±15,319 |
±30,400 |
|
0,05 |
±6,395 |
±6,362 |
±12,047 |
|
0,1 |
±3,468 |
±3,435 |
±6,310 |
|
0,2 |
±2,040 |
±2,008 |
±3,510 |
|
0,4 |
±1,399 |
±1,366 |
±2,202 |
|
0,6 |
±1,250 |
±1,217 |
±1,847 |
|
0,8 |
±1,226 |
±1,193 |
±1,731 |
|
1 |
±1,251 |
±1,218 |
±1,710 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4691D или N4691B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
-100 |
±6,255 |
±0,414 |
±0,599 |
|
-90 |
±2,510 |
±0,276 |
±0,336 |
|
-80 |
±0,903 |
±0,220 |
±0,258 |
|
-70 |
±0,353 |
±0,176 |
±0,211 |
|
-60 |
±0,192 |
±0,133 |
±0,168 |
|
-50 |
±0,130 |
±0,090 |
±0,125 |
|
-40 |
±0,119 |
±0,081 |
±0,117 |
|
-30 |
±0,116 |
±0,078 |
±0,114 |
|
-20 |
±0,112 |
±0,075 |
±0,110 |
|
-10 |
±0,109 |
±0,072 |
±0,107 |
|
0 |
±0,107 |
±0,068 |
±0,106 |
|
10 |
±0,127 |
±0,089 |
±0,126 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
-100 |
±180,000 |
±2,793 |
±4,089 |
|
-90 |
±19,581 |
±1,845 |
±2,252 |
|
-80 |
±6,287 |
±1,464 |
±1,721 |
|
-70 |
±2,375 |
±1,163 |
±1,401 |
|
-60 |
±1,274 |
±0,873 |
±1,110 |
|
-50 |
±0,857 |
±0,587 |
±0,822 |
|
-40 |
±0,782 |
±0,531 |
±0,767 |
|
-30 |
±0,758 |
±0,510 |
±0,745 |
|
-20 |
±0,737 |
±0,489 |
±0,724 |
|
-10 |
±0,718 |
±0,468 |
±0,705 |
|
0 |
±0,710 |
±0,456 |
±0,704 |
|
10 |
±0,808 |
±0,553 |
±0,801 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4692D или N4692A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 40 ГГц включ. | |
|
0 |
±0,012 |
±0,01 |
±0,02 |
±0,027 |
|
0,1 |
±0,014 |
±0,012 |
±0,022 |
±0,03 |
|
0,2 |
±0,017 |
±0,014 |
±0,025 |
±0,033 |
|
0,4 |
±0,022 |
±0,019 |
±0,032 |
±0,04 |
|
0,6 |
±0,028 |
±0,025 |
±0,042 |
±0,052 |
|
0,8 |
±0,036 |
±0,033 |
±0,055 |
±0,067 |
|
1 |
±0,044 |
±0,042 |
±0,07 |
±0,083 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 40 ГГц включ. |
|
0,01 |
±180,000 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±38,217 |
±30,860 |
±180,000 |
±180,000 |
|
0,05 |
±15,006 |
±12,418 |
±24,516 |
±34,347 |
|
0,1 |
±8,017 |
±6,680 |
±12,629 |
±17,140 |
|
0,2 |
±4,631 |
±3,910 |
±7,060 |
±9,362 |
|
0,4 |
±3,063 |
±2,677 |
±4,585 |
±5,863 |
|
0,6 |
±2,650 |
±2,399 |
±4,016 |
±4,986 |
|
0,8 |
±2,524 |
±2,360 |
±3,924 |
±4,762 |
|
1 |
±2,515 |
±2,418 |
±4,020 |
±4,800 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4692D или N4692A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 40 ГГц включ. | |
|
-100 |
±6,258 |
±0,455 |
±0,651 |
±0,994 |
|
-90 |
±2,521 |
±0,329 |
±0,417 |
±0,540 |
|
-80 |
±0,935 |
±0,275 |
±0,347 |
±0,431 |
|
-70 |
±0,426 |
±0,232 |
±0,302 |
±0,381 |
|
-60 |
±0,293 |
±0,189 |
±0,259 |
±0,338 |
|
-50 |
±0,239 |
±0,146 |
±0,217 |
±0,296 |
|
-40 |
±0,229 |
±0,138 |
±0,208 |
±0,287 |
|
-30 |
±0,226 |
±0,135 |
±0,205 |
±0,284 |
|
-20 |
±0,223 |
±0,132 |
±0,202 |
±0,282 |
|
-10 |
±0,220 |
±0,129 |
±0,202 |
±0,282 |
|
0 |
±0,218 |
±0,128 |
±0,231 |
±0,311 |
|
10 |
±0,238 |
±0,149 |
±0,251 |
±0,331 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 40 ГГц включ. |
|
-100 |
±180,000 |
±3,079 |
±4,462 |
±6,960 |
|
-90 |
±19,677 |
±2,204 |
±2,809 |
±3,670 |
|
-80 |
±6,528 |
±1,838 |
±2,328 |
±2,905 |
|
-70 |
±2,878 |
±1,540 |
±2,016 |
±2,558 |
|
-60 |
±1,959 |
±1,250 |
±1,725 |
±2,263 |
|
-50 |
±1,588 |
±0,963 |
±1,438 |
±1,976 |
|
-40 |
±1,522 |
±0,908 |
±1,382 |
±1,920 |
|
-30 |
±1,499 |
±0,886 |
±1,361 |
±1,899 |
|
-20 |
±1,478 |
±0,866 |
±1,342 |
±1,880 |
|
-10 |
±1,459 |
±0,847 |
±1,344 |
±1,882 |
|
0 |
±1,458 |
±0,854 |
±1,545 |
±2,091 |
|
10 |
±1,555 |
±0,951 |
±1,642 |
±2,188 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора N4693D или N4693A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. | |
|
0 |
±0,010 |
±0,006 |
±0,013 |
±0,021 |
|
0,1 |
±0,012 |
±0,006 |
±0,015 |
±0,023 |
|
0,2 |
±0,013 |
±0,007 |
±0,016 |
±0,025 |
|
0,4 |
±0,016 |
±0,009 |
±0,020 |
±0,031 |
|
0,6 |
±0,020 |
±0,011 |
±0,026 |
±0,038 |
|
0,8 |
±0,025 |
±0,013 |
±0,033 |
±0,048 |
|
1 |
±0,031 |
±0,016 |
±0,040 |
±0,060 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. |
|
0,01 |
±180,000 |
±31,702 |
±180,000 |
±180,000 |
|
0,02 |
±31,218 |
±15,417 |
±42,222 |
±180,000 |
|
0,05 |
±12,301 |
±6,316 |
±16,001 |
±180,000 |
|
0,1 |
±6,412 |
±3,334 |
±8,290 |
±13,026 |
|
0,2 |
±3,546 |
±1,863 |
±4,570 |
±7,062 |
|
0,4 |
±2,220 |
±1,165 |
±2,870 |
±4,333 |
|
0,6 |
±1,872 |
±0,970 |
±2,442 |
±3,622 |
|
0,8 |
±1,770 |
±0,900 |
±2,332 |
±3,416 |
|
1 |
±1,765 |
±0,880 |
±2,349 |
±3,410 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора N4693D или N4693A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. | |
|
-100 |
±6,256 |
±0,401 |
±0,608 |
±4,053 |
|
-90 |
±2,513 |
±0,259 |
±0,351 |
±1,527 |
|
-80 |
±0,913 |
±0,202 |
±0,276 |
±0,588 |
|
-70 |
±0,377 |
±0,157 |
±0,229 |
±0,319 |
|
-60 |
±0,227 |
±0,114 |
±0,186 |
±0,240 |
|
-50 |
±0,168 |
±0,071 |
±0,143 |
±0,193 |
|
-40 |
±0,158 |
±0,062 |
±0,135 |
±0,184 |
|
-30 |
±0,154 |
±0,059 |
±0,132 |
±0,181 |
|
-20 |
±0,151 |
±0,056 |
±0,128 |
±0,178 |
|
-10 |
±0,148 |
±0,053 |
±0,126 |
±0,177 |
|
0 |
±0,147 |
±0,048 |
±0,130 |
±0,195 |
|
10 |
±0,167 |
±0,069 |
±0,151 |
±0,215 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. |
|
-100 |
±180,000 |
±2,702 |
±4,158 |
±36,488 |
|
-90 |
±19,611 |
±1,726 |
±2,358 |
±11,080 |
|
-80 |
±6,363 |
±1,339 |
±1,839 |
±4,016 |
|
-70 |
±2,539 |
±1,037 |
±1,521 |
±2,138 |
|
-60 |
±1,509 |
±0,747 |
±1,230 |
±1,597 |
|
-50 |
±1,113 |
±0,460 |
±0,943 |
±1,278 |
|
-40 |
±1,042 |
±0,405 |
±0,887 |
±1,218 |
|
-30 |
±1,019 |
±0,383 |
±0,866 |
±1,197 |
|
-20 |
±0,998 |
±0,362 |
±0,845 |
±1,177 |
|
-10 |
±0,979 |
±0,341 |
±0,830 |
±1,171 |
|
0 |
±0,978 |
±0,322 |
±0,870 |
±1,303 |
|
10 |
±1,075 |
±0,419 |
±0,967 |
±1,400 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85052B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
0 |
±0,004 |
±0,004 |
±0,007 |
|
0,1 |
±0,005 |
±0,005 |
±0,008 |
|
0,2 |
±0,005 |
±0,005 |
±0,010 |
|
0,4 |
±0,007 |
±0,007 |
±0,014 |
|
0,6 |
±0,010 |
±0,009 |
±0,020 |
|
0,8 |
±0,013 |
±0,012 |
±0,030 |
|
1 |
±0,017 |
±0,016 |
±0,040 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
0,01 |
±24,330 |
±24,294 |
±47,442 |
|
0,02 |
±11,994 |
±11,960 |
±21,788 |
|
0,05 |
±4,898 |
±4,865 |
±8,771 |
|
0,1 |
±2,571 |
±2,538 |
±4,624 |
|
0,2 |
±1,447 |
±1,414 |
±2,680 |
|
0,4 |
±0,965 |
±0,932 |
±1,955 |
|
0,6 |
±0,878 |
±0,845 |
±1,997 |
|
0,8 |
±0,890 |
±0,858 |
±2,087 |
|
1 |
±0,943 |
±0,910 |
±2,312 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85052B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
-100 |
±6,256 |
±0,388 |
±0,786 |
|
-90 |
±2,512 |
±0,241 |
±0,401 |
|
-80 |
±0,908 |
±0,183 |
±0,300 |
|
-70 |
±0,366 |
±0,137 |
±0,250 |
|
-60 |
±0,211 |
±0,094 |
±0,206 |
|
-50 |
±0,151 |
±0,051 |
±0,164 |
|
-40 |
±0,140 |
±0,043 |
±0,155 |
|
-30 |
±0,137 |
±0,039 |
±0,152 |
|
-20 |
±0,134 |
±0,036 |
±0,149 |
|
-10 |
±0,130 |
±0,033 |
±0,146 |
|
0 |
±0,126 |
±0,028 |
±0,142 |
|
10 |
±0,146 |
±0,049 |
±0,163 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
-100 |
±180,000 |
±2,610 |
±5,432 |
|
-90 |
±19,597 |
±1,603 |
±2,704 |
|
-80 |
±6,327 |
±1,208 |
±2,005 |
|
-70 |
±2,462 |
±0,905 |
±1,663 |
|
-60 |
±1,402 |
±0,615 |
±1,369 |
|
-50 |
±0,996 |
±0,328 |
±1,081 |
|
-40 |
±0,924 |
±0,273 |
±1,026 |
|
-30 |
±0,901 |
±0,252 |
±1,004 |
|
-20 |
±0,880 |
±0,230 |
±0,983 |
|
-10 |
±0,859 |
±0,209 |
±0,963 |
|
0 |
±0,839 |
±0,189 |
±0,950 |
|
10 |
±0,936 |
±0,286 |
±1,047 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
0 |
±0,008 |
±0,008 |
±0,032 |
|
0,1 |
±0,009 |
±0,009 |
±0,034 |
|
0,2 |
±0,009 |
±0,009 |
±0,036 |
|
0,4 |
±0,011 |
±0,011 |
±0,043 |
|
0,6 |
±0,015 |
±0,015 |
±0,055 |
|
0,8 |
±0,019 |
±0,019 |
±0,072 |
|
1 |
±0,025 |
±0,024 |
±0,092 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
0,01 |
±53,925 |
±53,867 |
±180,000 |
|
0,02 |
±23,954 |
±23,918 |
±180,000 |
|
0,05 |
±9,488 |
±9,455 |
±41,345 |
|
0,1 |
±4,870 |
±4,837 |
±19,687 |
|
0,2 |
±2,630 |
±2,597 |
±10,313 |
|
0,4 |
±1,627 |
±1,594 |
±6,211 |
|
0,6 |
±1,400 |
±1,366 |
±5,269 |
|
0,8 |
±1,365 |
±1,331 |
±5,111 |
|
1 |
±1,410 |
±1,374 |
±5,268 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85052D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. | |
|
-100 |
±6,257 |
±0,394 |
±0,873 |
|
-90 |
±2,518 |
±0,250 |
±0,548 |
|
-80 |
±0,926 |
±0,192 |
±0,466 |
|
-70 |
±0,407 |
±0,147 |
±0,419 |
|
-60 |
±0,267 |
±0,104 |
±0,377 |
|
-50 |
±0,212 |
±0,061 |
±0,335 |
|
-40 |
±0,202 |
±0,052 |
±0,327 |
|
-30 |
±0,198 |
±0,049 |
±0,324 |
|
-20 |
±0,195 |
±0,046 |
±0,321 |
|
-10 |
±0,192 |
±0,043 |
±0,319 |
|
0 |
±0,188 |
±0,039 |
±0,327 |
|
10 |
±0,208 |
±0,059 |
±0,347 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
|
-100 |
±180,000 |
±2,656 |
±6,068 |
|
-90 |
±19,650 |
±1,664 |
±3,729 |
|
-80 |
±6,461 |
±1,273 |
±3,150 |
|
-70 |
±2,743 |
±0,971 |
±2,827 |
|
-60 |
±1,784 |
±0,681 |
±2,535 |
|
-50 |
±1,405 |
±0,394 |
±2,248 |
|
-40 |
±1,338 |
±0,338 |
±2,192 |
|
-30 |
±1,315 |
±0,317 |
±2,171 |
|
-20 |
±1,294 |
±0,296 |
±2,151 |
|
-10 |
±1,273 |
±0,275 |
±2,138 |
|
0 |
±1,257 |
±0,259 |
±2,204 |
|
10 |
±1,354 |
±0,356 |
±2,301 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
0 |
±0,005 |
±0,005 |
±0,009 |
|
0,1 |
±0,005 |
±0,005 |
±0,01 |
|
0,2 |
±0,006 |
±0,006 |
±0,011 |
|
0,4 |
±0,007 |
±0,007 |
±0,015 |
|
0,6 |
±0,009 |
±0,009 |
±0,021 |
|
0,8 |
±0,011 |
±0,011 |
±0,029 |
|
1 |
±0,014 |
±0,014 |
±0,039 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
0,01 |
±27,315 |
±27,278 |
±64,277 |
|
0,02 |
±13,388 |
±13,354 |
±26,986 |
|
0,05 |
±5,460 |
±5,427 |
±10,714 |
|
0,1 |
±2,855 |
±2,822 |
±5,595 |
|
0,2 |
±1,576 |
±1,543 |
±3,154 |
|
0,4 |
±0,986 |
±0,953 |
±2,143 |
|
0,6 |
±0,834 |
±0,801 |
±1,990 |
|
0,8 |
±0,790 |
±0,758 |
±2,055 |
|
1 |
±0,797 |
±0,763 |
±2,206 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85054B при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
-100 |
±6,255 |
±0,388 |
±0,609 |
|
-90 |
±2,510 |
±0,241 |
±0,351 |
|
-80 |
±0,901 |
±0,183 |
±0,276 |
|
-70 |
±0,349 |
±0,138 |
±0,229 |
|
-60 |
±0,186 |
±0,095 |
±0,186 |
|
-50 |
±0,124 |
±0,051 |
±0,143 |
|
-40 |
±0,113 |
±0,043 |
±0,135 |
|
-30 |
±0,109 |
±0,040 |
±0,132 |
|
-20 |
±0,106 |
±0,037 |
±0,129 |
|
-10 |
±0,102 |
±0,033 |
±0,125 |
|
0 |
±0,098 |
±0,029 |
±0,122 |
|
10 |
±0,118 |
±0,049 |
±0,142 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений | ||
|
коэффициента |
фазы коэффициента передачи, |
градус | |
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
-100 |
±180,000 |
±2,613 |
±4,158 |
|
-90 |
±19,576 |
±1,606 |
±2,359 |
|
-80 |
±6,275 |
±1,212 |
±1,840 |
|
-70 |
±2,349 |
±0,909 |
±1,523 |
|
-60 |
±1,236 |
±0,619 |
±1,231 |
|
-50 |
±0,814 |
±0,332 |
±0,944 |
|
-40 |
±0,738 |
±0,276 |
±0,888 |
|
-30 |
±0,715 |
±0,255 |
±0,867 |
|
-20 |
±0,694 |
±0,234 |
±0,846 |
|
-10 |
±0,673 |
±0,213 |
±0,826 |
|
0 |
±0,651 |
±0,192 |
±0,813 |
|
10 |
±0,749 |
±0,289 |
±0,910 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85054D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
0 |
±0,011 |
±0,011 |
±0,021 |
|
0,1 |
±0,012 |
±0,011 |
±0,022 |
|
0,2 |
±0,012 |
±0,012 |
±0,024 |
|
0,4 |
±0,014 |
±0,014 |
±0,030 |
|
0,6 |
±0,018 |
±0,017 |
±0,039 |
|
0,8 |
±0,022 |
±0,021 |
±0,051 |
|
1 |
±0,026 |
±0,026 |
±0,065 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента отражения, градус | ||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
0,01 |
±180,000 |
±180,000 |
±180,000 |
|
0,02 |
±32,196 |
±32,157 |
±180,000 |
|
0,05 |
±12,476 |
±12,442 |
±25,352 |
|
0,1 |
±6,361 |
±5,328 |
±12,728 |
|
0,2 |
±3,383 |
±3,350 |
±6,840 |
|
0,4 |
±1,998 |
±1,965 |
±4,247 |
|
0,6 |
±1,629 |
±1,596 |
±3,670 |
|
0,8 |
±1,514 |
±1,480 |
±3,596 |
|
1 |
±1,500 |
±1,467 |
±3,723 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85054D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | ||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. | |
|
-100 |
±6,257 |
±0,398 |
±0,654 |
|
-90 |
±2,518 |
±0,255 |
±0,420 |
|
-80 |
±0,928 |
±0,197 |
±0,351 |
|
-70 |
±0,409 |
±0,153 |
±0,305 |
|
-60 |
±0,271 |
±0,109 |
±0,263 |
|
-50 |
±0,215 |
±0,066 |
±0,220 |
|
-40 |
±0,206 |
±0,058 |
±0,212 |
|
-30 |
±0,202 |
±0,055 |
±0,209 |
|
-20 |
±0,199 |
±0,051 |
±0,206 |
|
-10 |
±0,196 |
±0,048 |
±0,203 |
|
0 |
±0,192 |
±0,044 |
±0,204 |
|
10 |
±0,212 |
±0,065 |
±0,224 |
|
Значение модуля |
Пределы допускаемой абсолютной погрешности измерений фазы | ||
|
коэффициента |
коэффициента передачи, градус | ||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 18 ГГц включ. |
|
-100 |
±180,000 |
±2,681 |
±4,479 |
|
-90 |
±19,654 |
±1,697 |
±2,832 |
|
-80 |
±6,470 |
±1,309 |
±2,353 |
|
-70 |
±2,761 |
±1,007 |
±2,041 |
|
-60 |
±1,808 |
±0,717 |
±1,750 |
|
-50 |
±1,430 |
±0,430 |
±1,463 |
|
-40 |
±1,363 |
±0,374 |
±1,407 |
|
-30 |
±1,341 |
±0,353 |
±1,386 |
|
-20 |
±1,320 |
±0,332 |
±1,365 |
|
-10 |
±1,299 |
±0,311 |
±1,348 |
|
0 |
±1,283 |
±0,295 |
±1,363 |
|
10 |
±1,380 |
±0,392 |
±1,461 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85056A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. | |
|
0 |
±0,008 |
±0,008 |
±0,013 |
±0,017 |
|
0,1 |
±0,008 |
±0,008 |
±0,014 |
±0,018 |
|
0,2 |
±0,009 |
±0,009 |
±0,015 |
±0,019 |
|
0,4 |
±0,010 |
±0,010 |
±0,019 |
±0,024 |
|
0,6 |
±0,012 |
±0,012 |
±0,024 |
±0,031 |
|
0,8 |
±0,015 |
±0,015 |
±0,031 |
±0,040 |
|
1 |
±0,019 |
±0,018 |
±0,040 |
±0,052 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. |
|
0,01 |
±55,602 |
±55,544 |
±180 |
±180 |
|
0,02 |
±24,478 |
±24,442 |
±42,435 |
±59,291 |
|
0,05 |
±9,667 |
±9,633 |
±15,912 |
±20,449 |
|
0,1 |
±4,933 |
±4,900 |
±8,130 |
±10,385 |
|
0,2 |
±2,612 |
±2,579 |
±4,396 |
±5,610 |
|
0,4 |
±1,522 |
±1,489 |
±2,726 |
±3,482 |
|
0,6 |
±1,222 |
±1,189 |
±2,341 |
±2,991 |
|
0,8 |
±1,120 |
±1,087 |
±2,277 |
±2,909 |
|
1 |
±1,097 |
±1,064 |
±2,341 |
±2,991 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85056A при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. | |
|
-100 |
±6,256 |
±0,390 |
±0,786 |
±4,053 |
|
-90 |
±2,514 |
±0,244 |
±0,401 |
±1,528 |
|
-80 |
±0,913 |
±0,186 |
±0,299 |
±0,592 |
|
-70 |
±0,378 |
±0,141 |
±0,249 |
±0,325 |
|
-60 |
±0,228 |
±0,098 |
±0,205 |
±0,246 |
|
-50 |
±0,170 |
±0,055 |
±0,163 |
±0,199 |
|
-40 |
±0,159 |
±0,047 |
±0,154 |
±0,191 |
|
-30 |
±0,156 |
±0,043 |
±0,151 |
±0,187 |
|
-20 |
±0,153 |
±0,040 |
±0,148 |
±0,184 |
|
-10 |
±0,150 |
±0,037 |
±0,145 |
±0,181 |
|
0 |
±0,145 |
±0,033 |
±0,142 |
±0,180 |
|
10 |
±0,166 |
±0,053 |
±0,163 |
±0,200 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. |
|
-100 |
±180,000 |
±2,629 |
±5,429 |
±36,493 |
|
-90 |
±19,613 |
±1,628 |
±2,699 |
±11,090 |
|
-80 |
±6,366 |
±1,235 |
±1,998 |
±4,040 |
|
-70 |
±2,546 |
±0,932 |
±1,657 |
±2,177 |
|
-60 |
±1,519 |
±0,642 |
±1,362 |
±1,640 |
|
-50 |
±1,123 |
±0,355 |
±1,075 |
±1,322 |
|
-40 |
±1,053 |
±0,300 |
±1,019 |
±1,263 |
|
-30 |
±1,030 |
±0,279 |
±0,998 |
±1,241 |
|
-20 |
±1,009 |
±0,257 |
±0,977 |
±1,220 |
|
-10 |
±0,988 |
±0,237 |
±0,957 |
±1,201 |
|
0 |
±0,969 |
±0,218 |
±0,949 |
±1,202 |
|
10 |
±1,067 |
±0,315 |
±1,046 |
±1,299 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочного набора 85056D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента отражения |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. | |
|
0 |
±0,008 |
±0,008 |
±0,051 |
±0,051 |
|
0,1 |
±0,008 |
±0,008 |
±0,053 |
±0,053 |
|
0,2 |
±0,009 |
±0,009 |
±0,056 |
±0,057 |
|
0,4 |
±0,011 |
±0,010 |
±0,066 |
±0,068 |
|
0,6 |
±0,013 |
±0,013 |
±0,082 |
±0,084 |
|
0,8 |
±0,017 |
±0,016 |
±0,103 |
±0,107 |
|
1 |
±0,021 |
±0,020 |
±0,130 |
±0,135 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
|
отражения |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. |
|
0,01 |
±55,616 |
±55,558 |
±180,000 |
±180,000 |
|
0,02 |
±24,488 |
±24,451 |
±180,000 |
±180,000 |
|
0,05 |
±9,679 |
±9,646 |
±180,000 |
±180,000 |
|
0,1 |
±4,951 |
±4,918 |
±32,168 |
±32,459 |
|
0,2 |
±2,641 |
±2,608 |
±16,396 |
±16,569 |
|
0,4 |
±1,574 |
±1,540 |
±9,627 |
±9,791 |
|
0,6 |
±1,296 |
±1,263 |
±7,921 |
±8,117 |
|
0,8 |
±1,216 |
±1,183 |
±7,459 |
±7,696 |
|
1 |
±1,216 |
±1,183 |
±7,492 |
±7,774 |
Продолжение таблицы 9
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочного набора 85056D при уровне выходной мощности минус 10 дБм
|
Значение модуля коэффициента передачи, дБ |
Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
|
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. | |
|
-100 |
±6,256 |
±0,392 |
±0,942 |
±4,072 |
|
-90 |
±2,515 |
±0,247 |
±0,650 |
±1,597 |
|
-80 |
±0,918 |
±0,189 |
±0,576 |
±0,762 |
|
-70 |
±0,388 |
±0,144 |
±0,531 |
±0,568 |
|
-60 |
±0,243 |
±0,101 |
±0,489 |
±0,508 |
|
-50 |
±0,185 |
±0,057 |
±0,448 |
±0,465 |
|
-40 |
±0,175 |
±0,049 |
±0,440 |
±0,456 |
|
-30 |
±0,172 |
±0,046 |
±0,437 |
±0,453 |
|
-20 |
±0,169 |
±0,043 |
±0,434 |
±0,451 |
|
-10 |
±0,165 |
±0,039 |
±0,433 |
±0,450 |
|
0 |
±0,161 |
±0,035 |
±0,454 |
±0,472 |
|
10 |
±0,181 |
±0,056 |
±0,473 |
±0,492 |
|
Значение модуля коэффициента |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
|
передачи, дБ |
от 0,1 до 500 МГц включ. |
св. 0,5 до 2 ГГц включ. |
св. 2 до 26,5 ГГц включ. |
св. 26,5 до 50 ГГц включ. |
|
-100 |
±180,000 |
±2,640 |
±6,573 |
±36,737 |
|
-90 |
±19,626 |
±1,643 |
±4,450 |
±11,646 |
|
-80 |
±6,400 |
±1,251 |
±3,920 |
±5,256 |
|
-70 |
±2,617 |
±0,948 |
±3,603 |
±3,868 |
|
-60 |
±1,616 |
±0,658 |
±3,312 |
±3,443 |
|
-50 |
±1,227 |
±0,371 |
±3,024 |
±3,141 |
|
-40 |
±1,158 |
±0,316 |
±2,968 |
±3,084 |
|
-30 |
±1,136 |
±0,294 |
±2,947 |
±3,063 |
|
-20 |
±1,114 |
±0,273 |
±2,928 |
±3,043 |
|
-10 |
±1,094 |
±0,253 |
±2,924 |
±3,041 |
|
0 |
±1,075 |
±0,235 |
±3,077 |
±3,203 |
|
10 |
±1,173 |
±0,332 |
±3,174 |
±3,301 |
1) дБм - дБ относительно 1 мВт.
Таблица 10 - Метрологические характеристики анализаторов моделей P5005A, P5025A, P5006A, P5026A, P5007A, P5027A, P5008A, P5028A при работе в режиме анализатора спектра (при установленном аппаратном обеспечении анализатора спектра 090 совместно с программным обеспечением S97090A)
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот моделей анализатора, МГц P5005A, P5025A P5006A, P5026A P5007A, P5027A P5008A, P5028A |
от 0,1 до 26,5-103 от 0,1до 32403 от 0,1 до 44403 от 0,1 до 53 •103 |
|
Диапазон установки полосы обзора моделей анализатора, МГц P5005A, P5025A P5006A, P5026A P5007A, P5027A P5008A, P5028A |
от 0,1 до 26,5403 от 0,1до 32403 от 0,1 до 44403 от 0,1 до 53403 |
|
Дискретность установки частоты, Гц |
1 |
|
Диапазон установки количества точек измерительной трассы |
от 11 до 100001 |
|
Диапазон установки ширины полосы пропускания узкополосного фильтра промежуточной частоты (RBW), по уровню минус 3 дБ, Гц |
от 10 до 3406 с шагом 10 % |
|
Диапазон установки ширины полосы пропускания видеофильтра (VBW), Гц |
от 10 до 3406 с шагом 10 % |
|
Тип запуска |
непрерывный, однократный, групповой, вручную, внешний |
|
Диапазон установки времени задержки запуска, с |
от 0 до 3 |
|
Дискретность установки задержки запуска, с |
3 40-6 |
|
Диапазон измерения уровней мощности, дБм1) |
от среднего уровня собственных шумов до максимально допустимого уровня переменной (ВЧ) составляющей сигнала на входе анализатора |
|
Диапазон установки логарифмической шкалы уровня мощности, дБ/деление |
от 0,001 до 500 |
|
Минимальный шаг установки логарифмической шкалы уровня мощности, дБ |
0,001 |
|
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе анализатора, дБм |
27 |
|
Пределы допускаемой абсолютной погрешности измерения уровня мощности в диапазоне частот, дБ, не более от 9 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20 до 53 ГГц |
±0,15 ±0,10 ±0,15 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
Коэффициент стоячей волны по | |
|
напряжению (КСВН) измерительного | |
|
порта в диапазоне частот | |
|
от 1 до 3 МГц включ. |
1,499 |
|
св. 3 МГц до 4 ГГц включ. |
1,329 |
|
св. 4 до 10 ГГц включ. |
1,671 |
|
св. 10 до 20 ГГц включ. |
2,100 |
|
св. 20 до 27 ГГц включ. |
2,323 |
|
св. 27 до 40 ГГц включ. |
3,570 |
|
св. 40 до 50 ГГц включ. |
2,323 |
|
св. 50 до 53 ГГц включ. |
3,570 |
|
Средний уровень собственных шумов | |
|
приемного тракта анализатора по вхо- | |
|
ду измерительного порта в диапазоне | |
|
частот, дБм/Гц2), не более | |
|
св. 100 до 300 кГц включ. |
-113 |
|
св. 0,3 до 1 МГц включ. |
-123 |
|
св. 1 до 10 МГц включ. |
-128 |
|
св. 10 до 100 МГц включ. |
-136 |
|
св. 100 до 200 МГц включ. |
-144 |
|
св. 200 МГц до 3 ГГц включ. |
-144 |
|
св. 3 до 6,5 ГГц включ. |
-144 |
|
св. 6,5 до 9 ГГц включ. |
-142 |
|
св. 9 до 17 ГГц включ. |
-141 |
|
св. 17 до 20 ГГц включ. |
-139 |
|
св. 20 до 25 ГГц включ. |
-139 |
|
св. 25 до 30 ГГц включ. |
-136 |
|
св. 30 до 45 ГГц включ. |
-134 |
|
св. 45 до 50 ГГц включ. |
-119 |
|
св. 50 до 53 ГГц включ. |
-109 |
|
1) дБм - дБ относительно 1 мВт; | |
|
2) дБм/Гц - мощность на несущей частоте. | |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры анализаторов моделей (без креплений), мм, | |
|
не более | |
|
P9370A, P9371A, P9372A, P9373A, P9374A, P9375A | |
|
ширина |
176 |
|
высота |
48 |
|
длина |
333 |
|
P5000A, P5001A, P5002A, P5003A, P5004A, P5005A, P5006A, | |
|
P5007A, P5008A |
176 |
|
ширина |
48 |
|
высота |
333 |
|
длина | |
|
P5020A, P5021A, P5022A, P5023A, P5024A опции 400/402/600 | |
|
ширина |
176 |
|
высота |
68 |
|
длина |
333 |
|
P5025A, P5026A, P5027A, P5028A опция 400/402 | |
|
ширина |
176 |
|
высота |
68 |
|
длина |
333 |
|
Масса анализаторов моделей, кг, не более | |
|
P9370A, P9371A, P9372A, P9373A, P9374A, P9375A |
1,9 |
|
P5000A, P5001A, P5002A, P5003A, P5004A, P5005A, P5006A, |
2,1 |
|
P5007A, P5008A | |
|
P5020A, P5021A, P5022A, P5023A, P5024A опции 400/402 |
2,9 |
|
P5020A, P5021A, P5022A, P5023A, P5024A опция 600 |
3,0 |
|
P5025A, P5026A, P5027A, P5028A опция 400/402 |
3,2 |
|
Рабочие условия применения: | |
|
температура окружающего воздуха, °С |
от 15 до 35 |
|
относительная влажность, % |
от 20 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питания постоянного тока от блока питания, В |
15 |
|
Потребляемая мощность, Вт, не более |
124 |
|
Формат модуля |
USB |
